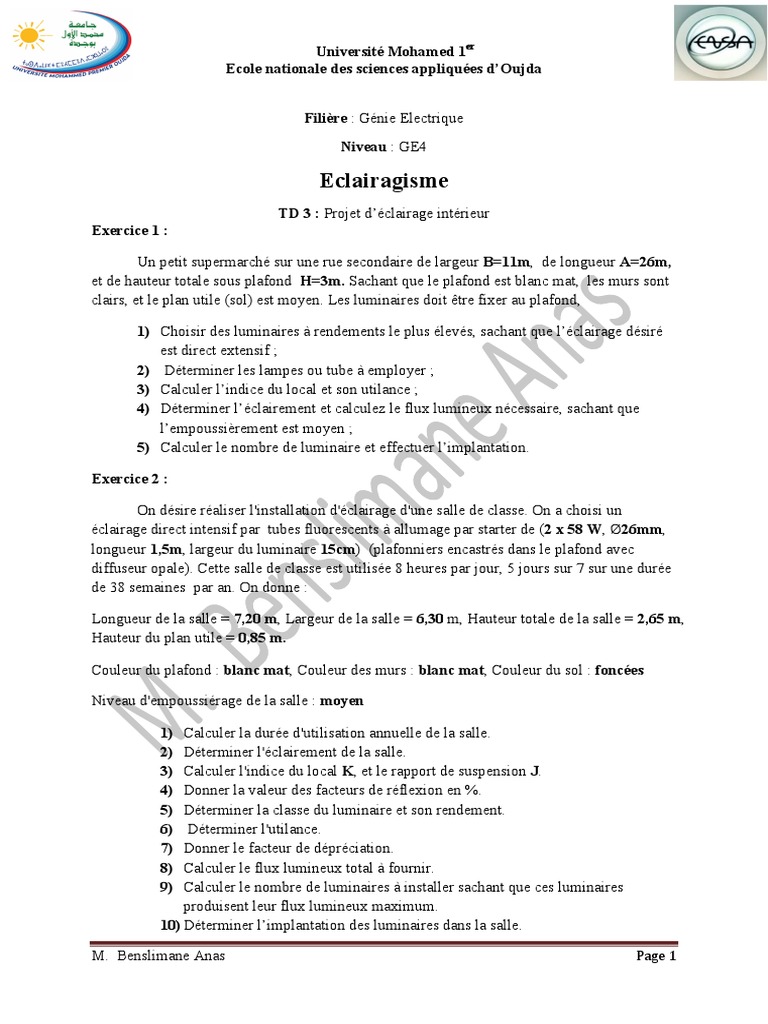

Université Mohamed 1er

Ecole nationale des sciences appliquées d’Oujda

Filière : Génie Electrique

Niveau : GE4

Eclairagisme
TD 3 : Projet d’éclairage intérieur
Exercice 1 :

Un petit supermarché sur une rue secondaire de largeur B=11m, de longueur A=26m,
et de hauteur totale sous plafond H=3m. Sachant que le plafond est blanc mat, les murs sont
clairs, et le plan utile (sol) est moyen. Les luminaires doit être fixer au plafond,

1) Choisir des luminaires à rendements le plus élevés, sachant que l’éclairage désiré
est direct extensif ;
2) Déterminer les lampes ou tube à employer ;
3) Calculer l’indice du local et son utilance ;
4) Déterminer l’éclairement et calculez le flux lumineux nécessaire, sachant que
l’empoussièrement est moyen ;
5) Calculer le nombre de luminaire et effectuer l’implantation.

Exercice 2 :

On désire réaliser l'installation d'éclairage d'une salle de classe. On a choisi un

éclairage direct intensif par tubes fluorescents à allumage par starter de (2 x 58 W, Ø26mm,
longueur 1,5m, largeur du luminaire 15cm) (plafonniers encastrés dans le plafond avec
diffuseur opale). Cette salle de classe est utilisée 8 heures par jour, 5 jours sur 7 sur une durée
de 38 semaines par an. On donne :

Longueur de la salle = 7,20 m, Largeur de la salle = 6,30 m, Hauteur totale de la salle = 2,65 m,
Hauteur du plan utile = 0,85 m.

Couleur du plafond : blanc mat, Couleur des murs : blanc mat, Couleur du sol : foncées

Niveau d'empoussiérage de la salle : moyen

1) Calculer la durée d'utilisation annuelle de la salle.

2) Déterminer l'éclairement de la salle.
3) Calculer l'indice du local K, et le rapport de suspension J.
4) Donner la valeur des facteurs de réflexion en %.
5) Déterminer la classe du luminaire et son rendement.
6) Déterminer l'utilance.
7) Donner le facteur de dépréciation.
8) Calculer le flux lumineux total à fournir.
9) Calculer le nombre de luminaires à installer sachant que ces luminaires
produisent leur flux lumineux maximum.
10) Déterminer l’implantation des luminaires dans la salle.

M. Benslimane Anas Page 1

 Université Mohamed 1er
Ecole nationale des sciences appliquées d’Oujda

11) Calculer le nombre de lampes ordinaires (lampes à incandescence standard

claire) de puissance (40W) pour cette installation. Conclusion.

Exercice 3 :

Une salle de réunion dans une administration possède les caractéristiques suivantes :

- Longueur de la salle de réunion en mètres : 𝐀 = 𝟓. 𝟕𝟓 𝐦

- Largeur de la salle de réunion en mètres : 𝐁 = 𝟒. 𝟓𝟓 𝐦
- Hauteur de la salle de réunion en mètres : 𝐇 = 𝟓 𝐦
- Hauteur du plan utile :𝐇𝟏 = 𝟎. 𝟖 𝐦
- Hauteur de suspension du luminaire : 𝐇𝟐 = 𝟎 𝐦
- Hauteur entre le plan utile et la source lumineuse : 𝐇𝟑 = 𝟒. 𝟐𝐦
- Le niveau d’éclairement demandé : 𝐄 = 𝟑𝟓𝟎 𝐥𝐮𝐱
- Plafond : Moyen, Murs : moyen, Plan utile : Sombre
- Empoussièrement : faible,

Les luminaires à installer dans la salle de réunion seront de type« RELCO GROUP
25931 LED ZANTE Q 40W 6000K (classe D), D2= 1.3 » et dont le flux lumineux est :
𝛟 = 𝟑𝟐𝟎𝟎 𝐥𝐦

1) Calculer l'indice du local K, et le rapport de suspension J ;

2) Déterminer les facteurs de réflexion fr et de dépréciation D;
3) Déterminer l’utilance Ui du local ;
4) Sachant que le rendement η du luminaire est 90%, calculer le flux lumineux
totale à produire ϕT ;
5) Calculer le nombre N de luminaire à installer sachant qu’on a une lampe par
luminaire ;
6) Calculer la puissance totale PT consommée par l’éclairage de cette salle ;
7) Sachant que cette salle de réunion est opérationnelle 2h/jour et 20jours/mois,
calculer l’énergie consommée par cette salle annuellement ainsi que le cout de
consommation en DH (tarif 0,8DH/KWh).
