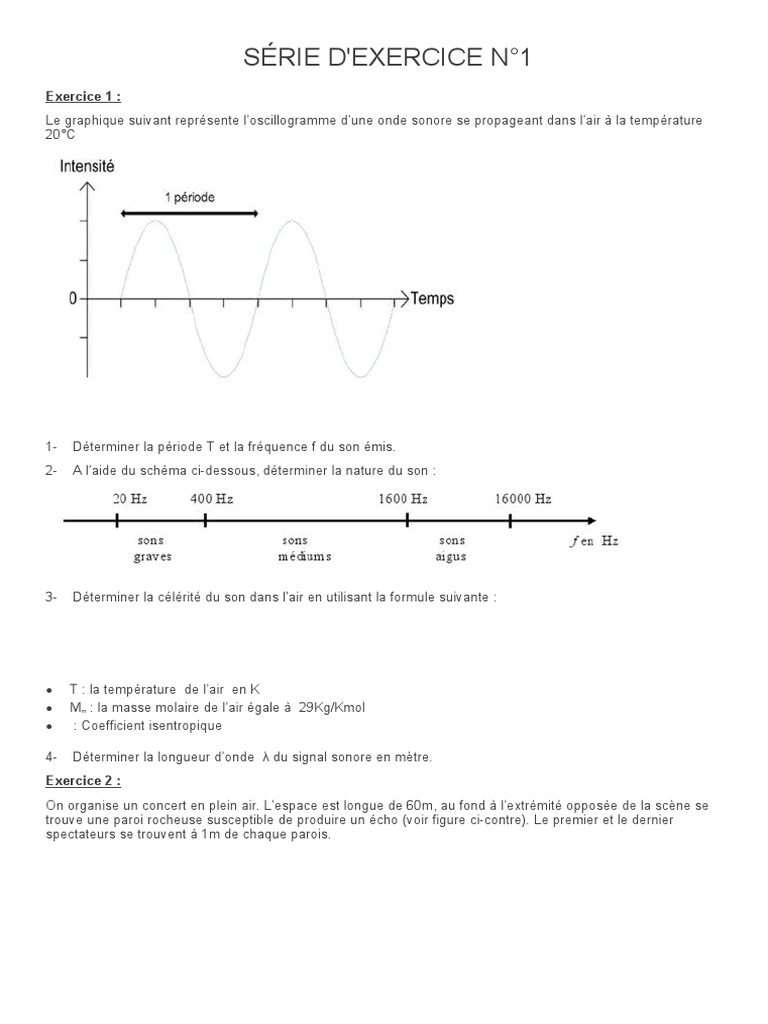

Exercice 1 :
Le graphique suivant représente l’oscillogramme d’une onde sonore se propageant dans l’air à la température
20°C
1- Déterminer la période T et la fréquence f du son émis.
2- A l’aide du schéma ci-dessous, déterminer la nature du son :
3- Déterminer la célérité du son dans l’air en utilisant la formule suivante :
Son 1 : « la » d’un diapason Son 2 : « la » d’une flute Son 3 : « la » d’un saxophone
b- Les oscillogrammes ont des formes différentes. Cette différence caractérise-t-elle :
Le bruit est perçu en A puis en B, avec un décalage dans le temps = 600 ms.
Sachant que la vitesse du son dans l’air c = 340 m/s, calculer la distance d.
Exercice 6:
On considère une fuite d’eau au point O sur une canalisation :
On place deux microphones aux points A et B distants de d = 500 m
Le bruit acoustique produit par la fuite est reçu en premier lieu par le microphone B puis par le microphone A avec
un décalage dans le temps = 133 ms.
■Déterminer la position de la fuite au point O sachant que la vitesse du son dans la canalisation C = 1500 m/s.
Exercice 7:
Un homme est situé dans un long couloir rectiligne comme indique la figure suivante :
A l’instant t = 0, l’homme émet un bref coup de sifflet, il entend alors les deux premiers échos aux instants t = 147
ms et 441 ms.
1- Expliquez la présence d’échos.
2- En déduire la position de l’homme et la longueur du couloir.
3- À quel instant l’homme entend le troisième écho ?
On donne : vitesse du son dans l’air c = 340 m/s
Exercice 8:
Le sonar d’un bateau est constitué d’un émetteur ultrasonore couplé à un récepteur. Il mesure le temps t mis par
les ultrasons pour effectuer l’aller retour entre le sonar et l’obstacle (fond marin, banc de poisson, sous-marin…)
puis l’appareil affiche la profondeur, la distance, la vitesse et la nature des obstacles.
1- Calculer l’impédance acoustique de l’eau Zeau et de l’acier Zacier et déduire le pourcentage d’énergie sonore R
réfléchie par la coque d’un sous marin.
2- Calculer l’impédance acoustique de la glace Zglace et déduire le pourcentage d’énergie sonore R réfléchie par
un iceberg.
3- Est-il facile de détecté avec le sonar un iceberg qu’un sous marin ?
On donne :
1- Calculer l’impédance acoustique de l’air Zair et de la vitre Zvitre.
2- Montrer que le coefficient de transmission énergétique pour le passage du son de l’air dans la vitre T 1→2 peut
s’écrire :
3- Calculer la valeur du coefficient T1→2 en (%) et déduire l’atténuation correspondante en (dB).
4- Calculer le pourcentage d’énergie transmise lors du passage à travers la vitre T 1→3 et déduire l’atténuation
globale.
5- Montrer que l’utilisation d’un double vitrage permet de renforcer l’isolation phonique
On donne :
CORRECTION SÉRIE N°1
SÉRIE D'EXERCICE N°2
Exercice 1 :
Soit un bruit dont le spectre un tiers d’octave est le suivant :
f (Hz) 100 125 157 200 250 315 400 500 630
L (dB)
p 70 65 67 75 60 70 72 72 72
f (Hz) 800 1000 1250 1600 2000 2500 3150 4000 5000
L (dB)
p 77 75 70 65 62 57 55 55 50
1- Donner le spectre du bruit par bande d’octave
2- Calculer le niveau de pression total du bruit
3- Calculer le niveau de pression total pondéré en dB(A)
Exercice 2 :
Un local est soumis à quatre bruits dont les niveaux sonores sont 65dB ; 69dB ; 76,5dB ; et 86,5dB.
Compléter le diagramme suivant pour déterminer le niveau sonore total résultant des niveaux sonores (calcul
théorique en utilisant le tableau ci-dessous).
Addition des niveaux sonores :
Différence DL entre les
0 1 2 3 4 5 6 7 8 9 10
deux niveaux sonores
Valeur n en dB à ajouter au
3 2.6 2.1 1.8 1.5 1.2 1 0.8 0.6 0.5 0.4
niveau le plus fort
Exercice 3 :
Un signal sonore relevé à 10 m d’une machine possède une période T = 4.10 s -3
3- Calculer la puissance acoustique de la source puis déduire le niveau sonore à 20 m de celle-ci.
Exercice 4:
Une explosion émet un son de puissance acoustique estimée à 12,5 watts.
On suppose les ondes sonores de forme sphérique.
1- Calculer l’intensité acoustique (en W/m²) à une distance de 100 mètres.
Vérifier que le niveau acoustique correspondant est de 80 décibels.
2- A quelle distance le niveau acoustique est-il de 60 dB ?
3- En réalité, le niveau acoustique est plus faible à cause du phénomène d’absorption du son par l’air (environ
1 dB/km).
a- Calculer le niveau acoustique réel à un kilomètre de l’explosion.
b- L’explosion est considérée comme audible tant que son niveau est supérieur à 30 dB. Jusqu’à quelle
distance peut-on entendre l’explosion ?
Exercice 5:
La signature acoustique d’un train à la forme suivante :
1- Quel est le niveau équivalent L de ce signal pour une durée d’observation de 40 secondes (temps de
eq
3- Calculer L eq
Exercice 7 :
Une machine à bois produit un niveau d’intensité acoustique L = 85 dB à une distance d = 1m
I
1- Dans les deux cas suivants, les normes sont –elles respectée ?
a- L = 90 dB pendant 3 heures
i
b- L = 105 dB pendant 1minute
i
2- On se propose de calculer l’énergie acoustique reçue par l’oreille lorsque celle-ci est soumise à un bruit
d’intensité acoustique Li = 85 dB pendant 8 heures.
a- Calculer l’intensité acoustique I correspondante
b- En prenant I = 3.10 W/m², calculer la puissance acoustique P perçue par l’oreille équivalente à une
-4
1- Calculer l’atténuation globale de l’écran lorsque l’écran masque complètement la ligne source.
2- Que devient l’efficacité de l’écran dans le cas ou les sources élémentaires (1) et (5) restent visibles du
point R
CORRECTION SÉRIE N°2
SÉRIE D'EXERCICES N°3
Exercice 1 :
1- Pour chaque salle, calculer le temps de réverbération Tr en utilisant la formule de sabine :
Salle : 5m x 5m x 2,7m
2 α = 0,04
2
2- On attribue un temps de réverbération important à un local de grandes dimensions. Est-ce judicieux ?
Exercice 2 :
On considère un auditorium de dimensions 40m x 20mx 5m.
Les revêtements du sol et des murs ont le même coefficient d’absorption acoustique α = 0,25.
Le plafond a un coefficient d’absorption acoustique α’. Le temps de réverbération mesuré dans le local est Tr =
0,8s.
1- Calculer le coefficient d’absorption acoustique α’ du plafond.
2- L’air d’absorption équivalente du local est A = 800m². Le local contient une source émettant uniformément dans
toutes les directions une puissance sonore P = 0,1W.
a- A quelle distance r1 de la source a-t-on l’intensité du champ direct Id est égale à l’intensité du champ réverbéré
Ir ?
b- Calculer à cette distance r1 l’intensité sonore globale I1 et le niveau d’intensité sonore correspondant L1.
c- Calculer en un point situé à la distance 12,6m de la source sonore le niveau d’intensité sonore global L 2.
d- Quel niveau d’intensité sonore L’2 obtiendrait-on en ce point si on ne tenait pas compte du champ direct ? Est-
il acceptable, pour le calcul du niveau d’intensité sonore, de négliger le champ direct pour r ≥ 12,6m ?
Exercice 3:
Soit un haut-parleur installé dans un local clos. Le niveau de puissance mesuré est L W = 70dB.
A 1000 Hz, la directivité de la source est Q = 3. La surface totale des parois du local est de 700 m² et le coefficient
αmoy = 0,125.
1- Déterminer le niveau de pression à la distance r = 3,5 m de la source.
2- En utilisant l’abaque de calcul, retrouvez la valeur du niveau de pression à la distance r = 3,5 m de la source.
3- Quelle est la distance critique rc de ce local ?
Exercice 4 :
On désire corriger le niveau acoustique dans un local de dimensions 10m x 6m x 3m. Le local contient quatre
portes en bois de surface 3,00m² chacune et six fenêtres de surface 4,50m² chacune. Le son est étudié à la
fréquence de 1000 Hz.
La vitesse de propagation du son dans l’air à 20°C est égale à 340m/s.
Les coefficients d’absorption α à la fréquence de 1000Hz des matériaux revêtant les surfaces de ce local sont
donnés dans le tableau suivant :
L’aire d’absorption équivalente Am du mobilier est égale à 5 m².
A- Etude de la réverbération
La salle du restaurant étudié est située à l’angle d’un immeuble. Elle a la forme d’un parallélépipède rectangle de
longueur L = 15m, de largeur l = 10m et de hauteur h = 3m. La grande face (de longueur L = 15m) donnant sur
l’extérieur, est équipé de deux baies vitrées rectangulaires de dimensions 5 m x 1,8 m chacune et d’une porte en
verre épais de dimensions 0,9 m x 2m. La petite face, (de longueur l = 10m), donnant aussi sur l’extérieur, est
équipé d’une baie vitrée rectangulaire qui a pour dimensions 5m x 1,8m. Les deux autres faces sont à l’intérieur
de l’immeuble.
1- Calculer l’aire d’absorption équivalente A0 de cette salle de restaurant meublée en complétant le tableau
suivant :
Coefficient
Paroi S (m²) A (m²)
d’absorption α à 1KHz
Porte
Baies vitrées
Murs
Sol
Plafond
Mobilier
Total A = …………………..
0
2- En appliquant la formule de Sabine, déterminer le temps de réverbération T r0 à 1 KHz de cette salle de
restaurant meublée.
3- Le temps de réverbération Tr0 étant jugé trop important, on désire le corriger pour obtenir une valeur proche de
Tr = 0,7s en appliquant sur le plafond des dalles acoustiques décoratives. Calculer la valeur minimale α’ 3 du
coefficient d’absorption acoustique que doivent présenter ces dalles.
B- Sonorisation
La diffusion d’une musique d’ambiance est assurée par quatre haut-parleurs disposés aux quatre angles de la
salle à 2,5m de hauteur, ces haut- parleurs étant dirigés vers le centre du local.
On se propose de calculer le niveau d’intensité sonore L I du son reçu par un client assis à une table au centre de
la salle, ses oreilles se trouvent à 1,2 m du sol.
1- Faites un schéma de situation et calculer la distance d séparant un haut-parleur et l’oreille du client.
2- La puissance acoustique de chaque haut-parleur étant P = 5.10 -7 W et en admettant d’autre part que
l’émission est uniforme dans le demi-espace avant (le son se répartit sur des demi-sphères centrées sur le haut-
parleur), calculer l’intensité sonore directe I1 due à un seul haut-parleur.
3- En réalité, une mesure faite avec un seul haut-parleur en fonctionnement indique I’ 1 = 9,8.10-10 W/m². Calculer
l’intensité sonore I puis le niveau d’intensité sonore L I du son reçu par le client lorsque les quatre haut-parleurs
fonctionnent.
4- Le son reçu des haut-parleurs va-t-il gêner la conversation entre les deux personnes assises à la table au
centre de la salle ? Justifier votre réponse.
Le niveau sonore d’une conversation entre deux personnes est d’environ 50dB.
Exercice 8:
Dans une salle de classe, un enseignant donne cours à 40 élèves. Après une heure de cours, certains élèves se
déconcentrent et commencent à bavarder. Au départ ce ne sont que des murmures qui passent progressivement
à des conversations.
1- Sachant que l'intensité sonore produite par un murmure est à peu près 2.10 -10 W/m², quel est le niveau
d'intensité sonore (dB) correspondant ?
2- Quel est le niveau sonore (dB) produit dans la salle par 5 élèves qui murmurent ? On suppose ici que les
élèves émettent la même intensité sonore lorsqu'ils murmurent.
3- L'intensité est multipliée par 100 lorsque le bavardage d'un élève passe du murmure à la conversation. Quel
bruit (dB) produisent les 5 élèves durant leur conversation ?
4- Le niveau de bruit atteint devient insupportable pour l'enseignant qui ne parvient plus à se faire entendre. Il
réclame alors le silence et les bavardages s'arrêtent aussi net.
a- Le temps de réverbération du local étant de 8,4 s, combien de temps s'écoule avant que le bruit ne cesse
complètement ?
b- Sachant que le local fait 8 m de long, 5 m de large et 3 m de haut et sachant que toutes les cloisons sont
composées du même matériau, quel est leur coefficient d'absorption.
La réglementation sur la durée de réverbération impose pour les locaux d'enseignement une valeur comprise
entre 0,8 s et 1,2 s. La réglementation n'étant pas respectée, il faut corriger ce défaut.
Parmi les solutions qui s'offrent à nous, celle qui consiste à revêtir d'un matériau absorbant les 3 murs faisant face
à l'enseignant parait la plus rapide et la moins coûteuse. Il reste alors à calculer la valeur du coefficient
d'absorption adaptée à la correction acoustique adéquate.
On a besoin, pour cela, de connaître les dimensions du local et la valeur du coefficient d'absorption de chacune
des parois le délimitant.
c- Le coefficient trouvé, en b, correspond à des murs en béton peint. On se propose donc de recouvrir les 3
murs verticaux faisant face à l'enseignant par des parements perforés associés à une laine de verre. Quelle doit
être la valeur du coefficient d'absorption des parements pour que la réglementation soit respectée ? On calculera
les deux valeurs du coefficient associées à chacune des bornes de la réglementation 0,8 s et 1,2 s.
2-Déduire, en utilisant la formule de SABINE, le temps de réverbération de la salle de conférence à 1000Hz
3- Un conférencier génère un niveau de puissance acoustique Lw = 87dB (à 1000 Hz), quel serait le niveau de
puissance Lp à 1000 Hz ressenti par l’auditoire situé dans le champ réverbéré ?
Exercice 5:
La paroi de séparation d’une pièce avec l’extérieur est composée de 20% de vitrage, et pour le reste, d’un mur en
briques. Le facteur de transmission acoustique des briques est τ b = 4,3.10-3.
Le vitrage existant est composé de vitrages simples de 4 mm d’épaisseur, et il conduit à un affaiblissement
acoustique Rv = 26dB(A).
1- Quel est le facteur de transmission acoustique du vitrage τ v ?
2- Déterminer l’expression littérale du facteur de transmission acoustique total τ de la paroi composée, en fonction
des facteurs de transmission τb et τv, de la surface sb du mur de briques, et de celle du vitrage sv.
3- Calculer la valeur du facteur de transmission acoustique total τ de la paroi composée.
4- Calculer l’affaiblissement acoustique total de la paroi.
5- La réglementation indique pour l’isolation minimum aux bruits routiers extérieurs, la valeur de 30dB(A).
a- La pièce étudiée répond-elle à cette exigence ?
b- Le changement du vitrage par un double vitrage feuillet, de qualité maximum d’affaiblissement acoustique
38dB(A) serait-il suffisant ? Justifier votre réponse par le calcul.
6- Le mur de briques est recouvert d’un matériau dont les propriétés acoustiques permettront, dans le cas d’un
double vitrage, d’atteindre l’isolation minimum réglementaire 30 dB(A). Quel doit être le facteur de transmission τ b’’
de la partie non vitrée ?
Exercice 6:
On se propose d’étudier du point de vue acoustique, une paroi composée (mur + fenêtre) d’une chambre
d’appartement donnant sur une rue. La paroi est représentée ci-dessous :
L’analyse par bande d’octave du bruit de la rue donne les résultats suivants :
On rappelle que le niveau d’intensité acoustique LI d’une source s’exprime par :
