Page 1 sur 21

Polo Emplacements de montage N° 802 / 1

Edition 03.2011

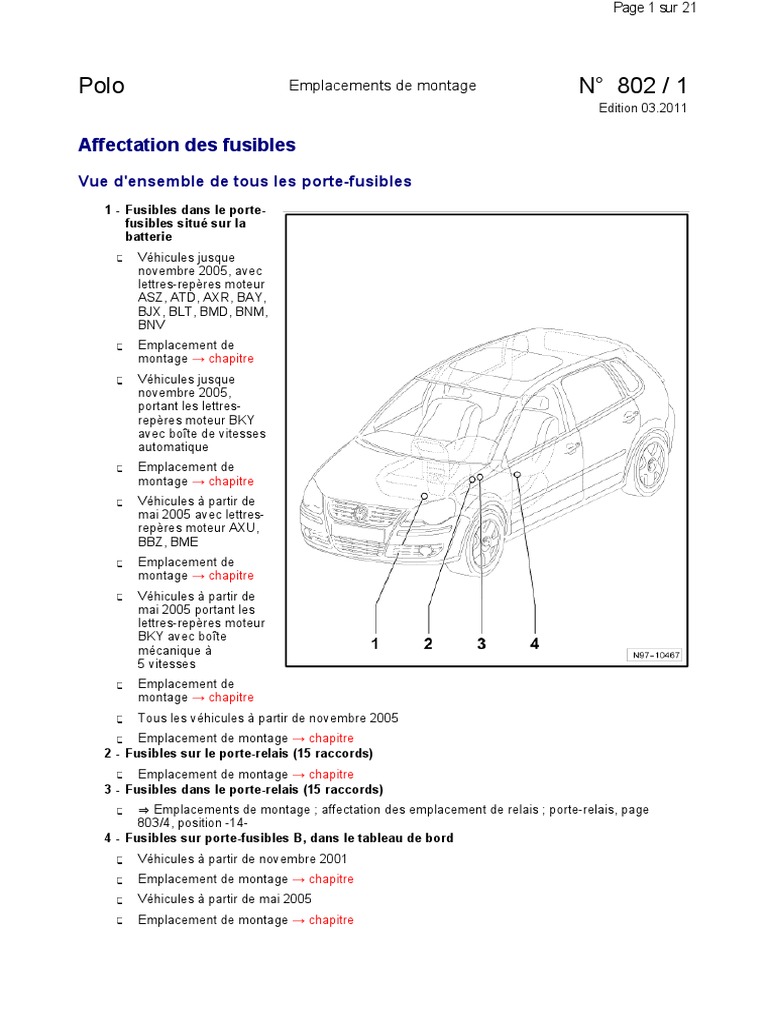

Affectation des fusibles

Vue d'ensemble de tous les porte-fusibles
1 - Fusibles dans le porte-
fusibles situé sur la
batterie
Véhicules jusque
novembre 2005, avec
lettres-repères moteur
ASZ, ATD, AXR, BAY,
BJX, BLT, BMD, BNM,
BNV
Emplacement de
montage → chapitre
Véhicules jusque
novembre 2005,
portant les lettres-
repères moteur BKY
avec boîte de vitesses
automatique
Emplacement de
montage → chapitre
Véhicules à partir de
mai 2005 avec lettres-
repères moteur AXU,
BBZ, BME
Emplacement de
montage → chapitre
Véhicules à partir de
mai 2005 portant les
lettres-repères moteur
BKY avec boîte
mécanique à
5 vitesses
Emplacement de
montage → chapitre
Tous les véhicules à partir de novembre 2005
Emplacement de montage → chapitre
2 - Fusibles sur le porte-relais (15 raccords)
Emplacement de montage → chapitre
3 - Fusibles dans le porte-relais (15 raccords)
⇒ Emplacements de montage ; affectation des emplacement de relais ; porte-relais, page
803/4, position -14-
4 - Fusibles sur porte-fusibles B, dans le tableau de bord
Véhicules à partir de novembre 2001
Emplacement de montage → chapitre
Véhicules à partir de mai 2005
Emplacement de montage → chapitre
 Page 2 sur 21

Polo Emplacements de montage N° 802 / 2

Affectation des fusibles dans le porte-
fusibles situé sur la batterie, jusque
novembre 2005

Véhicules portant les lettres-repères moteur AXU,

BBZ, BME, BKY avec boîte mécanique à
5 vitesses, jusque mai 2005

Couleurs des fusibles

30 A - vert
25 A - blanc
20 A - jaune
15 A - bleu
10 A - rouge
7,5 A - marron
5A- beige
3A- violet
 Page 3 sur 21

Polo Emplacements de montage N° 802 / 3

N° Désignation dans le Valeur Fonction/Composant Remarques

Schéma de parcours du nominale
courant
1 - S162 - Fusible 1 (30) 175 A
dans le porte-fusibles
situé sur la batterie
2 - S163 - Fusible 2 (30) 110 A
dans le porte-fusibles
situé sur la batterie
3 - S164 - Fusible 3 (30) 50 A
dans le porte-fusibles
situé sur la batterie
4 - S176 - Fusible 4 (30) 50 A
dans le porte-fusibles
situé sur la batterie
5 - S177 - Fusible 5 (30) 40 A
dans le porte-fusibles
situé sur la batterie
6 - S178 - Fusible 6 (30) 40 A
dans le porte-fusibles
situé sur la batterie
7 - S179 - Fusible 7 (30) 25 A
dans le porte-fusibles
situé sur la batterie
8 - S180 - Fusible 8 (30) 30 A
dans le porte-fusibles
situé sur la batterie
9 - S267 - Fusible 9 (30) - -
dans le porte-fusibles
situé sur la batterie
10 - S268 - Fusible 10 (30) 5A
dans le porte-fusibles
situé sur la batterie
- J - Alternateur
- SB... - Fusible ... sur le porte- ⇒ Schéma de
fusibles B parcours du courant
pour concept de
sécurité
- J500 - Calculateur d'assistance de
direction
- J370 - Calculateur d'excitation des
bougies de préchauffage
Q6 - Bougies de préchauffage pour
moteur
V101 - Moteur de pompe à air
secondaire
- V7 - Ventilateur de radiateur Uniquement sur les
véhicules avec
climatiseur/Climatronic
via le J293 -
calculateur de
ventilateur de
radiateur
- J104 - Calculateur d'ABS
- J104 - Calculateur d'ABS
- V7 - Ventilateur de radiateur
- J519 - Calculateur de réseau de
bord
 Page 4 sur 21

Polo Emplacements de montage N° 802 / 4

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
11 - S269 - Fusible 11 (30) dans 5A - J293 - Calculateur de ventilateur de
le porte-fusibles situé sur la radiateur
batterie
12 - S270 - Fusible 12 (30) dans - -
le porte-fusibles situé sur la
batterie
13 - S271 - Fusible 13 (30) dans 5A - J217 - Calculateur de boîte automatique
le porte-fusibles situé sur la
batterie
14 - S272 - Fusible 14 (30) dans - -
le porte-fusibles situé sur la
batterie
15 - S273 - Fusible 15 (30) dans - -
le porte-fusibles situé sur la
batterie
16 - S274 - Fusible 16 (30) dans - -
le porte-fusibles situé sur la
batterie
 Page 5 sur 21

Polo Emplacements de montage N° 802 / 5

Véhicules portant les lettres-repères moteur AXU,
BBZ, BME, BKY avec boîte mécanique à
5 vitesses, à partir de mai 2005

Tous les véhicules à partir de novembre 2005

Couleurs des fusibles

30 A - vert
25 A - blanc
20 A - jaune
15 A - bleu
10 A - rouge
7,5 A - marron
5A- beige
3A- violet

Polo Emplacements de montage
N° Désignation dans le Valeur
Schéma de parcours du nominale
courant
1 - S162 - Fusible 1 (30) 175 A
dans le porte-fusibles
situé sur la batterie
2 - S163 - Fusible 2 (30) 110 A
dans le porte-fusibles
situé sur la batterie
3 - S164 - Fusible 3 (30) 40 A
dans le porte-fusibles
situé sur la batterie
4 - S176 - Fusible 4 (30) 40 A
dans le porte-fusibles
situé sur la batterie
5 - S177 - Fusible 5 (30) 50 A
dans le porte-fusibles
situé sur la batterie
6 - S178 - Fusible 6 (30) 50 A
dans le porte-fusibles
situé sur la batterie
7 - S179 - Fusible 7 (30) 25 A
dans le porte-fusibles
situé sur la batterie
8 - S180 - Fusible 8 (30) 30 A
dans le porte-fusibles
situé sur la batterie
9 - S267 - Fusible 9 (30) 5A
dans le porte-fusibles
situé sur la batterie
10 - S268 - Fusible 10 (30) 10 A
dans le porte-fusibles
situé sur la batterie
Page 6 sur 21
N° 802 / 6
Fonction/Composant Remarques
- J - Alternateur
- SB... - Fusible ... sur le porte- ⇒ Schéma de
fusibles B parcours du courant
pour concept de
sécurité
- V7 - Ventilateur de radiateur Uniquement sur les
véhicules avec
climatiseur/Climatronic
via le J293 -
calculateur de
ventilateur de
radiateur
- J104 - Calculateur d'ABS
- J500 - Calculateur d'assistance de
direction
- J370 - Calculateur d'excitation des
bougies de préchauffage
Q6 - Bougies de préchauffage pour
moteur
V101 - Moteur de pompe à air
secondaire
- J104 - Calculateur d'ABS
- V7 - Ventilateur de radiateur
- J293 - Calculateur de ventilateur de
radiateur
- J104 - Calculateur d'ABS
 Page 7 sur 21

Polo Emplacements de montage N° 802 / 7

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
11 - S269 - Fusible 11 (30) dans 5A - J519 - Calculateur de réseau de bord
le porte-fusibles situé sur la
batterie
12 - S270 - Fusible 12 (30) dans 5A - J248 - Calculateur de système Uniquement
le porte-fusibles situé sur la d'injection directe diesel sur les
batterie véhicules
avec lettres
-repères
moteur
BMT
 Page 8 sur 21

Polo Emplacements de montage N° 802 / 8

Affectation des fusibles dans le porte-fusibles B, à partir de novembre 2001

Couleurs des fusibles

30 A - vert
25 A - blanc
20 A - jaune
15 A - bleu
10 A - rouge
7,5 A - marron
5A- beige
3A- violet
 Page 9 sur 21

Polo Emplacements de montage N° 802 / 9

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
1 - SB1 - Fusible -1- sur porte- 10 A - Essuie-glaces arrière
fusibles
2 - SB2 - Fusible -2- sur porte- 5A - Feu de plaque de police, potentiomètre
fusibles de rhéostat d'éclairage
3 - SB3 - Fusible -3- sur porte- 5A - Feu arrière de brouillard
fusibles
4 - SB4 - Fusible -4- sur porte- 5A - Contacteur de feux stop, régulateur de Potentiel 15
fusibles vitesse, calculateur de pompe à moteur à
carburant essence
Potentiel 87F
moteur
diesel
5 - SB5 - Fusible -5- sur porte- 5A - Calculateur du moteur Uniquement
fusibles Recyclage des gaz d'échappement AUA, BBY
Uniquement
BDT, AZQ
6 - SB6 - Fusible -6- sur porte- 5A - Potentiomètre de réglage du site des
fusibles projecteurs
7 - SB7 - Fusible -7- sur porte- 5A - Recyclage des gaz d'échappement,
fusibles capteur de masse d'air, capteur de
niveau d'huile, direction
électrohydraulique, résistance
chauffante d'aération du carter-moteur
8 - SB8 - Fusible -8- sur porte- 5A - Dégivrage des rétroviseurs
fusibles
9 - SB9 - Fusible -9- sur porte- 10 A - Sonde lambda, Uniquement
fusibles Chauffage du carter-moteur, clapet FSI
modulateur de pression
10 - SB10 - Fusible -10- sur porte 5A - Contact S
-fusibles
11 - SB11 - Fusible -11- sur porte 5A - Rétroviseur escamotable à commande
-fusibles électrique
12 - SB12 - Fusible -12- sur porte 5A - Lampes de feux de position droit
-fusibles
13 - SB13 - Fusible -13- sur porte 5A - Lampes de feux de position gauche
-fusibles
14 - SB14 - Fusible -14- sur porte 10 A - Chauffage du carter-moteur, relais Uniquement
-fusibles Schéma de parcours du courant, moteurs à
recyclage des gaz d'échappement, volet essence,
de tubulure d'admission, transmetteur uniquement
de Hall moteurs
diesel
15 - SB15 - Fusible -15- sur porte 10 A - Boîte automatique
-fusibles
16 - SB16 - Fusible -16- sur porte 10 A - Pompe de lave-glaces avant et arrière
-fusibles
17 - SB17 - Fusible -17- sur porte 5A - Calculateur du moteur Uniquement
-fusibles moteurs
Page 10 sur 21

diesel BDT,
AZQ, FSI
 Page 11 sur 21

Polo Emplacements de montage N° 802 / 10

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
18 - SB18 - Fusible -18- sur porte- 5A - Climatic, Climatronic, calculateur de
fusibles ventilateur de radiateur, système de
navigation, pompe de circulation,
éclairages de fonctionnement, capteur
de protection volumétrique, rétroviseur
électrochromatique
19 - SB19 - Fusible -19- sur porte- 10 A - Feu de recul, éclairage de levier
fusibles sélecteur, gicleur
20 - SB20 - Fusible -20- sur porte- 5A - Combiné d'instruments
fusibles
21 - SB21 - Fusible -21- sur porte- 10 A - Feu de route droit
fusibles
22 - SB22 - Fusible -22- sur porte- 10 A - Feu de route gauche
fusibles
23 - SB23 - Fusible -23- sur porte- 10 A - Dispositif antiblocage/programme
fusibles électronique de stabilisation
24 - SB24 - Fusible -24- sur porte- 10 A - Calculateur de réseau de bord
fusibles
25 - SB25 - Fusible -25- sur porte- 10 A - Injecteurs Uniquement
fusibles Variateur de calage d'arbre à cames, MPI
Chauffage thermostatique,
électrovanne 1 de réservoir à charbon Uniquement
actif FSI
26 - SB26 - Fusible -26- sur porte- 10 A - Feux stop
fusibles
27 - SB27 - Fusible -27- sur porte- 5A - Combiné d'instruments, programme
fusibles électronique de stabilisation
28 - SB28 - Fusible -28- sur porte- 10 A - Éclairages : plafonnier, coffre à bagages,
fusibles rétroviseur, porte, boîte à gants
29 - SB29 - Fusible -29- sur porte- 5A - Climatic, Climatronic, diagnostic,
fusibles téléphone
30 - SB30 - Fusible -30- sur porte- 5A - Calculateur de réseau de bord, Shift-
fusibles Lock, détecteur de pluie
31 - SB31 - Fusible -31- sur porte- 25 A - Lève-glace avant gauche
fusibles
32 - SB32 - Fusible -32- sur porte- 15 A - Chauffage de siège
fusibles
33 - SB33 - Fusible -33- sur porte- 15 A - Alarme sonore antivol
fusibles
34 - SB34 - Fusible -34- sur porte- 15 A - Prise de courant dans le coffre à uniquement
fusibles bagages break
35 - SB35 - Fusible -35- sur porte- 20 A - Toit coulissant
fusibles
 Page 12 sur 21

Polo Emplacements de montage N° 802 / 11

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
36 - SB36 - Fusible -36- sur porte- 25 A - Soufflante d'air frais
fusibles
37 - SB37 - Fusible -37- sur porte- 15 A - Transformateur d'allumage
fusibles 20 A Uniquement
FSI
38 - SB38 - Fusible -38- sur porte- 25 A - Lève-glace arrière gauche
fusibles
39 - SB39 - Fusible -39- sur porte- 25 A - Lève-glace avant droit
fusibles
40 - SB40 - Fusible -40- sur porte- 30 A - Calculateur du moteur Diesel
fusibles 10 A Uniquement
FSI
41 - SB41 - Fusible -41- sur porte- 15 A - Pompe à carburant
fusibles
42 - SB42 - Fusible -42- sur porte- 20 A - Calculateur de transmetteur de NOx, Uniquement
fusibles sonde lambda, refroidissement des gaz FSI
d'échappement
43 - SB43 - Fusible -43- sur porte- 15 A - Feu de croisement droit, moteur de
fusibles réglage du site des projecteurs
44 - SB44 - Fusible -44- sur porte- 15 A - Projecteurs antibrouillard
fusibles
45 - SB45 - Fusible -45- sur porte- 15 A - Calculateur du moteur Uniquement
fusibles AUB
46 - SB46 - Fusible -46- sur porte- 20 A - Essuie-glace avant
fusibles
47 - SB47 - Fusible -47- sur porte- 20 A - Dégivrage de glace arrière Jusque
fusibles mars 2004
- SB47 - Fusible -47- sur porte- 30 A - Dégivrage de glace arrière à partir de
fusibles mars 2004
48 - SB48 - Fusible -48- sur porte- 15 A - Clignotants
fusibles
49 - SB49 - Fusible -49- sur porte- 15 A - Allume-cigare
fusibles
50 - SB50 - Fusible -50- sur porte- 15 A - Verrouillage centralisé
fusibles
51 - SB51 - Fusible -51- sur porte- 15 A - Autoradio/système de navigation
fusibles
52 - SB52 - Fusible -52- sur porte- 20 A - Lave-glace, avertisseur sonore
fusibles
53 - SB53 - Fusible -53- sur porte- 25 A - Lève-glace arrière droit
fusibles
54 - SB54 - Fusible -54- sur porte- 15 A - Feu de croisement gauche, moteur de
fusibles réglage du site des projecteurs
 Page 13 sur 21

Polo Emplacements de montage N° 802 / 12

Affectation des fusibles dans le porte-fusibles B, à partir de mai 2005

Couleurs des fusibles

30 A - vert
25 A - blanc
20 A - jaune
15 A - bleu
10 A - rouge
7,5 A - marron
5A- beige
3A- violet
 Page 14 sur 21

Polo Emplacements de montage N° 802 / 13

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
1 - SB1 - Fusible 1 sur le porte- 10 A - V12 - Moteur d'essuie-glace arrière 75
fusibles B
2 - SB2 - Fusible 2 sur le porte- 5A - X - Feu de plaque de police 58
fusibles B
3 - SB3 - Fusible 3 sur le porte- 5A - L46 - Ampoule de feu arrière de 83b
fusibles B brouillard gauche
U10 - Prise de courant de dispositif
d'attelage/feu arrière de brouillard
4 - SB4 - Fusible 4 sur le porte- 5A - E45 - Commande de régulateur de 15 / moteur
fusibles B vitesse GRA essence
F36 - Contacteur de pédale d'embrayage 87f / diesel
F47 - Contacteur de pédale de frein
J26 - Relais de ventilateur de
radiateur/uniquement AXU
J538 - Calculateur de pompe à
carburant/uniquement ASZ et BLT
5 - SB5 - Fusible 5 sur le porte- 5A - ⇒ Schéma de parcours du courant ⇒ Schéma
fusibles B Moteur de
parcours
du courant
Moteur
6 - SB6 - Fusible 6 sur porte- 5A - E102 - Molette de réglage du site des 56b
fusibles B projecteurs
7 - SB7 - Fusible 7 sur porte- 7,5 A - G266 - Transmetteur de niveau et de 15
fusibles B 5A température d'huile À partir de
J500 - Calculateur d'assistance de mai 2006 :
direction 5A
N79 - Résistance chauffante d'aération
du carter-moteur ⇒ Schéma de parcours
du courant Moteur
8 - SB8 - Fusible 8 sur porte- 5A - J519 - Calculateur de réseau de 30
fusibles B bord/dégivrage des rétroviseurs
9 - 10 A -
 Page 15 sur 21

Polo Emplacements de montage N° 802 / 14

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
10 - SB10 - Fusible 10 sur porte- 5A - Jusque mai 2006 86s
fusibles B J519 - Calculateur de réseau de bord
J503 - Calculateur avec unité d'affichage
pour autoradio et système de navigation
R - Autoradio
- SB10 - Fusible 10 sur porte- 5A - À partir de mai 2006 86s
fusibles B J412 - Calculateur d'électronique de
commande du téléphone mobile
J503 - Calculateur avec unité d'affichage
pour autoradio et système de navigation
J519 - Calculateur de réseau de bord
R - Autoradio
11 - SB11 - Fusible 11 sur porte- 5A - E43 - Commande de réglage de 75
fusibles B rétroviseur
J351 - Calculateur de rétroviseur
rabattable
12 - SB12 - Fusible 12 sur porte- 5A - M2 - Ampoule de feu rouge arrière droit 58r
fusibles B M3 - Ampoule de feu de position droit
13 - SB13 - Fusible 13 sur porte- 5A - M1 - Ampoule de feu de position gauche 58l
fusibles B M4 - Ampoule de feu rouge arrière
gauche
14 - SB14 - Fusible 14 sur porte- 10 A - ⇒ Schéma de parcours du courant 87f
fusibles B Moteur
15 - SB15 - Fusible 15 sur porte- 10 A - F125 - Contacteur multifonction 15
fusibles B J217 - Calculateur de boîte automatique
16 - SB16 - Fusible 16 sur porte- 10 A - E22 - Commande d'essuie-glace à 15
fusibles B fonctionnement intermittent
J519 - Calculateur de réseau de bord
V12 - Moteur d'essuie-glace arrière
V59 - Pompe de lave-glace avant et
arrière
 Page 16 sur 21

Polo Emplacements de montage N° 802 / 15

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant
17 - SB17 - Fusible 17 sur porte-
fusibles B
18 - SB18 - Fusible 18 sur porte-
fusibles B
19 - SB19 - Fusible 19 sur porte-
fusibles B
20 - SB20 - Fusible 20 sur porte-
fusibles B
21 - SB21 - Fusible 21 sur porte-
fusibles B
22 - SB22 - Fusible 22 sur porte-
fusibles B
23 - SB23 - Fusible 23 sur porte-
fusibles B
24 - SB24 - Fusible 24 sur porte-
fusibles B
- SB24 - Fusible 24 sur porte-
fusibles B
nominale
5A - J... - Calculateur du moteur 15
5A - ⇒ Concept de sécurité 15
10 A - F4 - Contacteur de feux de recul 15
J446 - Calculateur de système d'aide au
stationnement
Z20 - Résistance chauffante pour gicleur
de lave-glace gauche
Z21 - Résistance chauffante pour gicleur
de lave-glace droit
5A - J285 - Calculateur dans le combiné 15
d'instruments
10 A - M32 - Ampoule de feu de route droit 56a
10 A - M30 - Ampoule de feu de route gauche 56a
10 A - E132 - Commande d'antipatinage 15
E256 - Commande d'ASR/ESP
E492 - Touche d'indicateur de contrôle
de la pression des pneus
G85 - Capteur d'angle de braquage,
uniquement sur les véhicules avec ESP
J104 - Calculateur d'ABS
10 A - Jusque mai 2006 30
J519 - Calculateur de réseau de
bord/moteur de verrouillage de la trappe
à carburant
J519 - Calculateur de réseau de
bord/moteur de verrouillage centralisé
dans le capot de coffre/le hayon
15 A - À partir de mai 2006 30
E94 - Molette de réglage du chauffage
du siège du conducteur
E95 - Molette de réglage du chauffage
du siège du passager avant
J774 - Calculateur de chauffage des
sièges avant
 Page 17 sur 21

Polo Emplacements de montage N° 802 / 16

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
25 - SB25 - Fusible 25 sur porte- 10 A - ⇒ Schéma de parcours du courant 87F
fusibles B Moteur
26 - SB26 - Fusible 26 sur porte- 10 A - J235 - Relais de pompe de liquide de 30
fusibles B refroidissement / uniquement BJX
27 - SB27 - Fusible 27 sur porte- 5A - G85 - Capteur d'angle de braquage 30
fusibles B J285 - Calculateur dans le combiné
d'instruments
28 - SB28 - Fusible 28 sur porte- 10 A - J519 - Calculateur de réseau de 30
fusibles B bord/relais d'éclairage intérieur
J560 - Relais d'éclaireurs de
signalisation de porte ouverte
29 - SB29 - Fusible 29 sur porte- 5A - J255 - Calculateur de Climatronic 30
fusibles B J301 - Calculateur de climatiseur
J412 - Calculateur d'électronique de
commande du téléphone mobile
T16b - Connecteur, 16 raccords, prise de
diagnostic
30 - SB30 - Fusible 30 sur porte- 5A - J519 - Calculateur de réseau de bord 30
fusibles B
31 - SB31 - Fusible 31 sur porte- 25 A - J386 - Calculateur de porte, côté 30
fusibles B conducteur/moteur de lève-glace, côté
conducteur
32 - SB32 - Fusible 32 sur porte- 15 A - F - Contacteur de feux stop 15
fusibles B J508 - Relais de neutralisation des feux
stop
33 - SB33 - Fusible 33 sur porte- 15 A - H12 - Avertisseur d'alarme 30
fusibles B
34 - SB34 - Fusible 34 sur porte- 15 A - Jusque mai 2006 30
fusibles B U5 - Prise de courant 12 V
- SB34 - Fusible 34 sur porte- 20 A - À partir de mai 2006 75
fusibles B U1 - Allume-cigare
U5 - Prise de courant 12 V
J29 - Diode de barrage
 Page 18 sur 21

Polo Emplacements de montage N° 802 / 17

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
35 - SB35 - Fusible 35 sur porte- 20 A - J245 - Calculateur d'ouverture/fermeture 30
fusibles B de toit coulissant
36 - SB36 - Fusible 36 sur porte- 25 A - E9 - Commande de soufflante d'air frais 75
fusibles B J126 - Calculateur de soufflante d'air
frais
37 - SB37 - Fusible 37 sur porte- 15 A - ⇒ Schéma de parcours du courant
fusibles B 20 A Moteur
38 - SB38 - Fusible 38 sur porte- 25 A - J388 - Calculateur de porte arrière 30
fusibles B gauche
39 - SB39 - Fusible 39 sur porte- 25 A - J387 - Calculateur de porte, côté 30
fusibles B passager avant
40 - SB40 - Fusible 40 sur porte- 20 A - ⇒ Schéma de parcours du courant
fusibles B 30 A Moteur
41 - SB41 - Fusible 41 sur porte- 15 A - ⇒ Schéma de parcours du courant
fusibles B Moteur
42 - SB42 - Fusible 42 sur porte- 15 A - ⇒ Schéma de parcours du courant
fusibles B 20 A Moteur
43 - SB43 - Fusible 43 sur porte- 15 A - M31 - Ampoule de feu de croisement 56b
fusibles B droit
V49 - Servomoteur droit de réglage du
site des projecteurs
44 - SB44 - Fusible 44 sur porte- 15 A - L22 - Ampoule de projecteur 83b
fusibles B antibrouillard gauche
L23 - Ampoule de projecteur
antibrouillard droit
45 - SB45 - Fusible 45 sur porte- 15 A - ⇒ Schéma de parcours du courant 15
fusibles B Moteur
46 - SB46 - Fusible 46 sur porte- 20 A - J519 - Calculateur de réseau de bord / 30
fusibles B J31 - Relais de lavage/balayage à
fonctionnement intermittent
 Page 19 sur 21

Polo Emplacements de montage N° 802 / 18

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant
47 - SB47 - Fusible 47 sur porte-
fusibles B
48 - SB48 - Fusible 48 sur porte-
fusibles B
49 - SB49 - Fusible 49 sur porte-
fusibles B
- SB49 - Fusible 49 sur porte-
fusibles B
50 - SB50 - Fusible 50 sur porte-
fusibles B
51 - SB51 - Fusible 51 sur porte-
fusibles B
52 - SB52 - Fusible 52 sur porte-
fusibles B
53 - SB53 - Fusible 53 sur porte-
fusibles B
54 - SB54 - Fusible 54 sur porte-
fusibles B
nominale
30 A - J519 - Calculateur de réseau de bord / 30
Z1 - Dégivrage de glace arrière
15 A - J519 - Calculateur de réseau de bord 30
15 A - Jusque mai 2006 30
U1 - Allume-cigare
10 A - À partir de mai 2006 30
J519 - Calculateur de réseau de
bord/moteur de verrouillage de la trappe
à carburant
J519 - Calculateur de réseau de
bord/moteur de verrouillage centralisé
dans le capot de coffre/le hayon
15 A - G209 - Capteur à ultrasons d'alarme 30
antivol
J393 - Calculateur central de système
confort
15 A - J503 - Calculateur avec unité d'affichage 30
pour autoradio et système de navigation
J665 - Calculateur de feux de
croisement, activation/désactivation
(fonction de retour chez soi)
R - Autoradio
20 A - J39 - Relais de lave-projecteurs 30
J519 - Calculateur de réseau de bord /
H2 - Avertisseur son aigu / H7 -
Avertisseur son grave
25 A - J389 - Calculateur de porte arrière droite 30
15 A - M29 - Ampoule de feu de croisement 56b
gauche
V48 - Servomoteur gauche de réglage
du site des projecteurs
 Page 20 sur 21

Polo Emplacements de montage N° 802 / 19

Affectation des fusibles sur le porte-relais

Couleurs des fusibles

30 A - vert
25 A - blanc
20 A - jaune
15 A - bleu
10 A - rouge
7,5 A - marron
5A- beige
3A- violet
 Page 21 sur 21

Polo Emplacements de montage N° 802 / 20

N° Désignation dans le Schéma Valeur Fonction/Composant Remarques

de parcours du courant nominale
1 - S133 - Thermofusible 3 10 A - U10 - Prise de courant de dispositif 30
d'attelage
2 - S38 - Fusible individuel de 15 A - Jusque novembre 2005 75
chauffage des sièges E94 - Molette de réglage du chauffage
du siège du conducteur
E95 - Molette de réglage du chauffage
du siège du passager avant
J131 - Calculateur de chauffage du siège
du conducteur
J132 - Calculateur de chauffage du siège
du passager avant
2 - S38 - Fusible individuel de 15 A - À partir de novembre 2005 jusque 75
chauffage des sièges mai 2006
E94 - Molette de réglage du chauffage
du siège du conducteur
E95 - Molette de réglage du chauffage
du siège du passager avant
J774 - Calculateur de chauffage des
sièges avant
3 - S131 - Thermofusible 1 10 A - Mode auto-école 15
E295 - Commande d'éclairage au
plancher
E296 - Commande de vibreur d'alerte
3 - S134 - Thermofusible 4 5A - Uniquement pour l'Afrique du Sud à 15
partir de XXX 2008
J285 - Calculateur dans le combiné
d'instruments
4 - S132 - Thermofusible 2 10 A - Mode auto-école 30
U5 - Prise de courant 12 V
