1. Présentation rapide des caractéristiques d’une ligne de transmission. 2. Mesure de la vitesse de propagation et de l’impédance caractéristique (ligne adaptée). 3. ‘Etude des défauts de la ligne non adaptée.

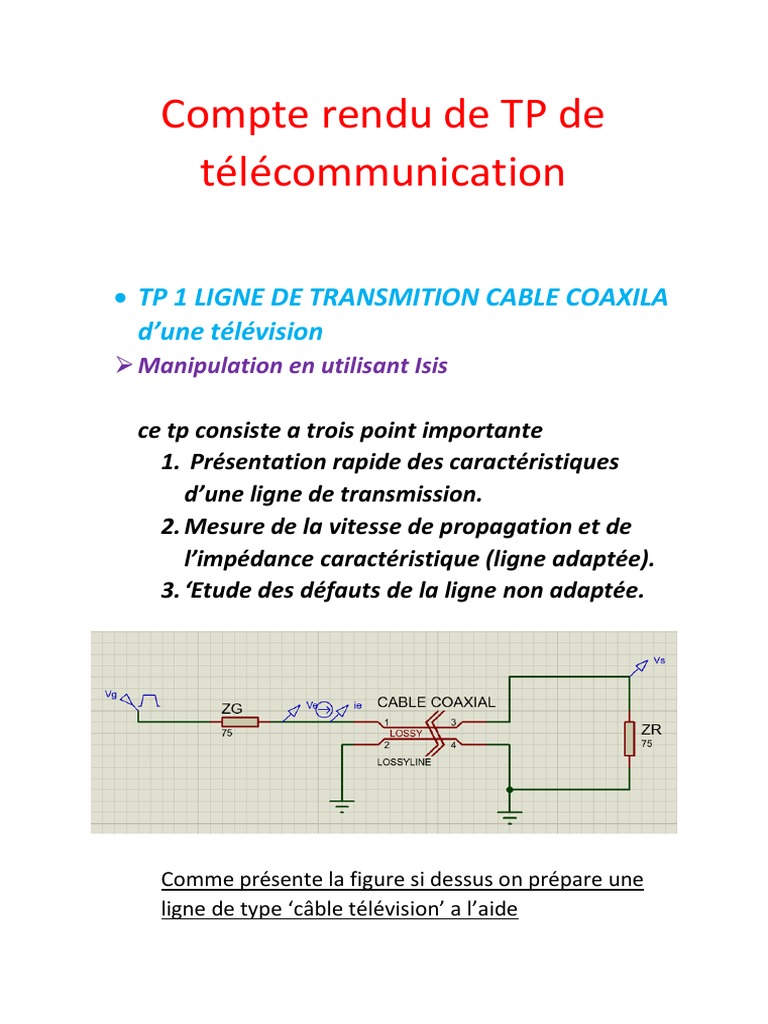

Comme présente la figure si dessus on prépare une
ligne de type ‘câble télévision’ a l’aide Une ligne de transmission lossyline Générateur pulse impédance
avant le début de simulation il est nécessaire de
paramétrer la lossyligne et le graph comme représente les 2 figure suivante Maintenant on visualise let tension de sortie et d’entrer On calcule la periode T=T(Vs)-T(Ve) = 4.40 – 1.01 = 3.39 us. Calcul de la valeur théorique du temps de propagation : 1 𝐿𝑜𝑛𝑔𝑢𝑒𝑢𝑟 On a: V= = √𝐿𝐶 𝑇
T = Longueur× √𝐿𝐶 = 1× √(260 × 10−6 × 46 × 10−9 )
T= 3.45 us. La valeur théorique de T (3.45) est presque égale à la valeur expérimentale (3.39). 1. Mesure de l’impédance caractéristique Faire une simulation ANALOGUE de 0 à 20us pour visualiser Ve et ie :
Mesure de l’impédance caractéristique Zc :
On pointe sur la valeur maximale de chacune des courbes et on lit la valeur donnée en bas à droite de l’image, on aura : 𝑉𝑒 501 Zc = = = 75.22 Ω 𝑖𝑒 6.66
Calcul de la valeur théorique de Zc :
𝑅+𝑗𝐿𝑤 On a: Zc = √ 𝐺+𝑗𝐶𝑤
Avec: R=0 et G=0
𝐿 260×10−9 Donc: Zc = √ = √ = 75.18 Ω 𝐶 46×10−12
La valeur théorique de Zc (75.18) est presque égale à la valeur expérimentale
(75.22). 2. Ligne ouverte : Zr=∞ Débrancher la résistance Zr en bout de ligne et faire la simulation pour visualiser Ve et Vs :
Mesure de la hauteur de Vs par rapport à celle de Ve :
Ligne en court-circuit : Zr=0
On débranche la résistance zr en bout de la ligne puis on la remplace par
un file et en visualise le résultat Justification de la disparition de l’impulsion Vs : Ligne adaptée : Zr= ? Rebrancher la résistance Zr en bout de ligne, régler sa valeur à 50Ω puis visualiser Ve :
Régler la valeur de Zr jusqu’à la disparition de l’impulsion réfléchie en
bout de ligne.
On règle Zr à la valeur 75Ω, on obtient l’allure suivante :
On compare la valeur de Zr et Zc On a : Zr=75Ω=Zc Γ =𝒁𝑹−𝒁𝑪𝒁𝑹+𝒁𝑪 =𝟕𝟓−𝟕𝟓𝟕𝟓+𝟕𝟓 = 𝟎 Donc il y’a pas de réflexion. Cette expression est souvent utilisée pour adapter le câble coaxial car on sait que son impédance caractéristique est de Zc = 75ohms. Le problème des lignes non adaptées La ligne non adaptée provoque plusieurs réflexions pendant la transmission de l’information, ce qui cause des perturbations des niveaux du signal et donc le risque de perdre l’information.
