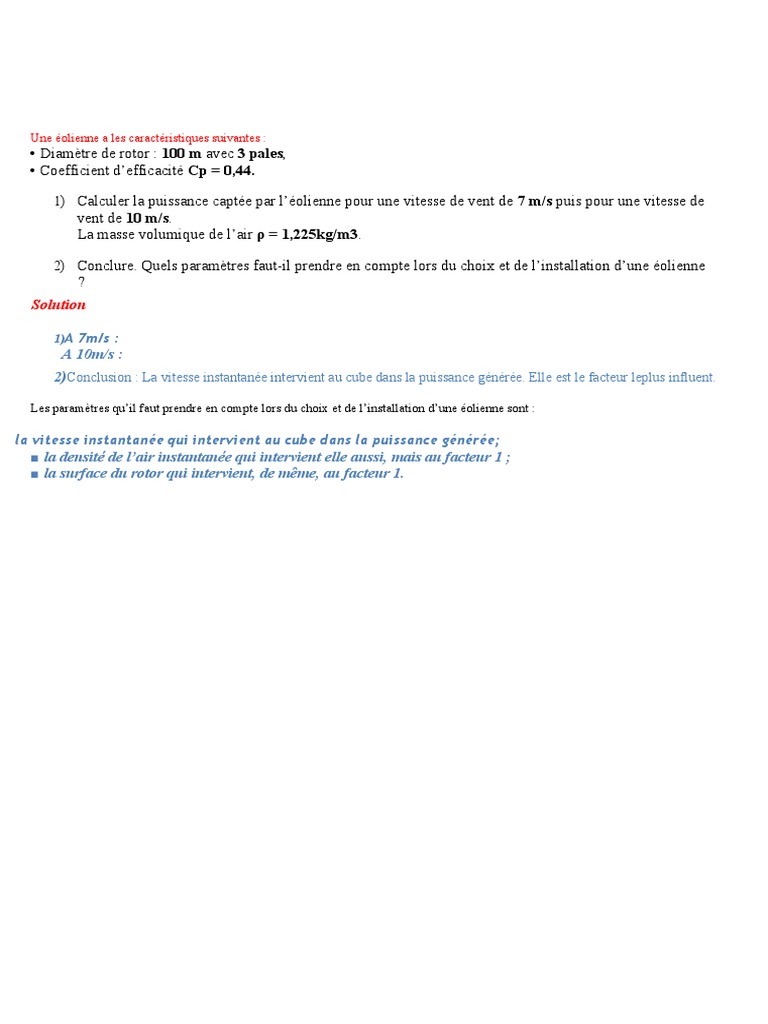

Une éolienne a les caractéristiques suivantes :

• Diamètre de rotor : 100 m avec 3 pales,

• Coefficient d’efficacité Cp = 0,44.

1) Calculer la puissance captée par l’éolienne pour une vitesse de vent de 7 m/s puis pour une vitesse de
vent de 10 m/s.
La masse volumique de l’air ρ = 1,225kg/m3.

2) Conclure. Quels paramètres faut-il prendre en compte lors du choix et de l’installation d’une éolienne
?
Solution

1)A 7m/s :
A 10m/s :
2)Conclusion : La vitesse instantanée intervient au cube dans la puissance générée. Elle est le facteur leplus influent.

Les paramètres qu’il faut prendre en compte lors du choix et de l’installation d’une éolienne sont :

la vitesse instantanée qui intervient au cube dans la puissance générée;

■ la densité de l’air instantanée qui intervient elle aussi, mais au facteur 1 ;
■ la surface du rotor qui intervient, de même, au facteur 1.
 12.0 EXERCICE ÉNERGIE
ÉOLIENNE
E xercice n°12.0.a : Puissance d’une éolienne

Voici un exemple de courbe de vitesse du vent pour une rugosité donnée. Le moyeu de l’éolienne sera à une hauteur de 50m,
les pâles font 15m de long. Sur ce site, le vent ne souffle principalement que dans une seule direction. On considérera une
densité de l’air de 1,2 kg/m^3.
QUESTIONS

Question 1 : Déterminer la vitesse moyenne du vent.

Question 2 : Quel axe choisir pour cette éolienne vertical ou horizontal ? Justifier.

Question 3 : Par la suite nous considérerons une éolienne à axe horizontal. Calculer la puissance cinétique du vent par unité
de section du rotor pour la vitesse donnée à la question 1.

Question 4 : Estimer la puissance maximale théorique de l’éolienne

Question 5 : En considérant un rendement de 30%, déterminer la quantité d’énergie produite par an, en faisant l’hypothèse que
cela correspond à la puissance moyenne multipliée par le nombre d’heures dans une année.

Question 6 : On souhaite maintenant surélever la même éolienne de 10m afin d’atteindre une vitesse de vent moyenne plus
rapide. On considérera un coût de revente de 0.063$/kWh.
Avec un coût de 16 k$, au bout de combien de temps cet aménagement sera-t-il rentabilisé ?

Indice : Si l’on augmente la hauteur de l’éolienne de 50m à 60m, la vitesse augmente de 2,88%, d’après la courbe Q1
REPONSES

Question 1 : Déterminer la vitesse moyenne du vent.

Vitesse = 9 m/s à 50m, il suffit de déterminer sur le graphique fourni l’endroit où la courbe bleue coupe 50 m sur l’axe
vertical et de projeter verticalement vers l’axe horizontal.

Question 2 : Quel axe choisir pour cette éolienne vertical ou horizontal ? Justifier.

Il faut choisir l’axe horizontal. L’énoncé précise que le vent ne souffle que dans une seule direction, donc l’avantage d’un
axe vertical ne serait pas utile. De plus la fabrication plus simple pour les axes horizontaux.

Question 3 : Par la suite nous considérerons une éolienne à axe horizontal. Calculer la puissance cinétique du vent par unité
de section du rotor pour la vitesse donnée à la question 1.

La densité de l’air 𝜌ref vaut 1,2 kg/m^3, la vitesse du vent à 50m vaut 9m/s (cf. question précédente). La puissance cinétique est
donnée par :

PE = 0,5*𝜌ref ∗ 𝑈3= 0,5*1,2*9^3 = 437,4 W/m²

Question 4 : Estimer la puissance maximale théorique de l’éolienne.

16 n
On utilise les formules : 𝑃rotor,Nas = 27 𝑃𝐸 ∗ 𝐴rotor et 𝐴rotor = 4 ∗ 𝑑². Le diamètre de l’éolienne est égal à deux
fois son rayon (15m), il vaut donc 30m. La puissance cinétique par unité de section du rotor est calculée à la question précédente.
Donc :

𝐴rotor = ∗ 30² = 707 m²

M
4
16
𝑃rotor,Nas = ∗ 0.5 ∗ 1,2 ∗ 93 ∗ 707 = 183 𝑘𝑊
27

Question 5 : En considérant un rendement de 30%, déterminer la quantité d’énergie produite par an, en faisant l’hypothèse que
cela correspond à la puissance moyenne multipliée par le nombre d’heures dans une année.

On multiplie la puissance maximale par le rendement de l’éolienne.

𝑃Noyenne = 𝜂 ∗ 𝑃rotor,Nas = 0.3 ∗ 𝑃rotor,Nas = 54.9 𝑘𝑊

En sachant que 1W pendant 1h produit 1 Wh, on multiplie la puissance par le nombre d’heures par jour et le nombre de jours
par an.

𝑘𝑊ℎ ℎ
𝑃Noyenne = 54.9
𝑃Noyenne/an = 54.9 ∗ 24ℎ ∗ 365𝑗 = 481 𝑀𝑊ℎ/𝑎𝑛

Question 6 : On souhaite maintenant surélever la même éolienne de 10m afin d’atteindre une vitesse de vent moyenne plus
rapide. On considérera un coût de revente de 0.063$/kWh.
Avec un coût de 16 k$, au bout de combien de temps cet aménagement sera-t-il rentabilisé ?

Indice : Si l’on augmente la hauteur de l’éolienne de 50m à 60m, la vitesse augmente de 2,88%, d’après la courbe Q1.
 Si on surélève l’éolienne, on gagne 2,88% en vitesse du vent. Or la vitesse du vent
apparaît au cube dans l’équation de la question 2. Donc une augmentation de 2,88%
équivaut à multiplier la vitesse par 1,0288. Et 1,0288^3 donne 1,087 soit un gain de
8,7% en puissance.
Gain/an =Gain (%) *𝑃Noyenne/an*Prix_elec =
0.087*481000*0.063 = 2 636$/an PRI = 16
000$/2636$ = 6.1 ans environ

Exo4
Pour une tranche de 900 MW d'une centrale nucléaire :
1.1. L'énergie électrique journalière fournie en GWh :
La puissance de la tranche de la centrale est de 900 MW, ce qui équivaut à 900,000 kW.
Pour calculer l'énergie électrique journalière fournie, on multiplie la puissance par le temps
en heures.
1 GWh équivaut à 1,000,000 kWh.

Énergie électrique journalière = Puissance × Temps

Énergie électrique journalière = 900,000 kW × 24 h
Énergie électrique journalière = 21,600,000 kWh (ou 21,600 GWh)

1.2. L'énergie électrique en Wh correspondante à un noyau d'uranium U235 :

On sait que seulement 30% de l'énergie de fission du noyau d'uranium U235 est
transformée en énergie électrique.
Donc, on doit prendre en compte ce rendement de 30% lors du calcul.

Énergie électrique par noyau d'uranium U235 = Énergie de fission × Rendement

Énergie électrique par noyau d'uranium U235 = 200 MeV × 30%
Énergie électrique par noyau d'uranium U235 = 0.3 × 200 MeV
Énergie électrique par noyau d'uranium U235 = 60 MeV

Pour convertir cette énergie en joules, on utilise la relation 1 eV = 1.6 × 10^(-19) J.

Énergie électrique par noyau d'uranium U235 = 60 MeV × 1.6 × 10^(-19) J/eV
Énergie électrique par noyau d'uranium U235 ≈ 9.6 × 10^(-18) J

1.3. La consommation journalière en kg d'uranium U235 :

Pour calculer la consommation en kg d'uranium U235, on doit diviser l'énergie électrique
journalière fournie par l'énergie électrique correspondante à un noyau d'uranium U235.

Consommation journalière en kg d'uranium U235 = Énergie électrique journalière / Énergie

électrique par noyau d'uranium U235
Consommation journalière en kg d'uranium U235 = 21,600,000 kWh / (9.6 × 10^(-18) J ×
1,000,000)
Consommation journalière en kg d'uranium U235 ≈ 2,250 kg

Pour évaluer le temps moyen en jours de fonctionnement de la centrale pour alimenter la

ville de Bordeaux :
La consommation annuelle d'énergie électrique de la ville de Bordeaux est de 3.3 milliards
de kWh.

Consommation annuelle de la ville de Bordeaux = Puissance de la centrale × Temps moyen

de fonctionnement × Nombre de tranches
3.3 × 10^9 kWh = 900,000 kW × Temps moyen de fonctionnement × 4

Temps moyen de fonctionnement = (3.3 × 10^9 kWh) / (900,000 kW × 4)

Temps moyen de fonctionnement ≈ 916 jours

Donc, la centrale du Blayais devrait fonctionner en moyenne pendant environ 916 jours
pour alimenter la ville de Bordeaux.

Pour calculer le nombre d'éoliennes nécessaires pour remplacer une tranche de centrale
nucléaire :
Une tranche de centrale nucléaire de puissance P = 900 MW fournit une énergie de 900
MW × 200 jours par an = 180 GWh.

Pour remplacer cette énergie par une éolienne fournissant 1 GWh par an :

Nombre d'éoliennes nécessaires = Énergie fournie par la tranche de centrale nucléaire /

Énergie fournie par une éolienne
Nombre d'éoliennes nécessaires = 180 GWh / 1 GWh
Nombre d'éoliennes nécessaires = 180

Donc, il faudrait 180 éoliennes de ce type pour remplacer une tranche de centrale nucléaire.

Exo
Les caractéristiques d’un module photovoltaïque sont données dans le tableau ci-dessous
lorsque le module reçoit une puissance rayonnante de 1000 W sur 1 m² de surface de module.
1) Donner l’allure de la caractéristique tension-intensité (tension en
abscisse et intensité en ordonnée) de ce module photovoltaïque, à
50°C, pour une puissance rayonnante reçue de On placera :
a) le point de fonctionnement A correspondant à l’intensité de court-
circuit ;
b) le point de fonctionnement B correspondant à un circuit ouvert ;
c) le point de fonctionnement C correspondant à la puissance
électrique maximale disponible.

2) Ce module reçoit, à 50°C, une puissance rayonnante surfacique de.........................

tension à ses bornes, lorsqu’il fonctionne est égale à 10V.
a) D’après les données, quelle est, alors, la valeur de l’intensité I du
courant ?
b) Quelle est la puissance électrique fournie ?
c) La surface du module est égale à 0,185 m². Calculer le
rendement énergétique du module.

3) Que peut-on conclure de l’influence d’une augmentation de la

température sur les performances d’un panneau solaire
photovoltaïque ? En est-il de même pour un panneau solaire
thermique ?

4) Ce panneau est installé en site isolé dans un système autonome.

Faites le schéma synoptique de l’installation.

5) Comment maintenir le panneau en fonctionnement optimal

(maximum de puissance) ? Citer deux méthodes.
1)

Allure de la caractéristique tension-intensité du

module photovoltaïque

2) a) I=2,28 A.
b) P=U.I=22,8 W.
c) rendement : 22,8/185 = 12,3%.

3) A 25°C les performances sont meilleures. Une augmentation de la

température diminue donc les performances d’un panneau solaire
photovoltaïque. C’est le contraire pour un panneau solaire
thermique.
4)
Que peut-on en déduire sur la relation entre V, , ?

Réponse 3

De : P = soit :

Par simplification:

Alors :

Question 4

Déterminer la vitesse pour laquelle, la puissance est maximale.

Réponse 4
La vitesse pour laquelle, la puissance est maximale, correspondà telle que :

soit :

On résout alors cette équation du second degré, d inconnue :

Calculer alors la puissance maximale

Réponse 5

Des résultats des questions 3) et 4) :

On reporte (1) et (3) dans l expression P = S ( - ):

En déduire le coefficient de puissance maximal pour une éolienne.

Réponse 6

D après le cours, la puissance récupérable du vent s exprime par:

On identifie avec le résultat de la question 5) :

Conclusion :

De l'énergie du vent qui est la source primaire du système éolien, on ne peut en

récupérer que maximum 59 %. C'est la limite de Betz.
On donne quelques paramètres d'une éolienne de 300 kW:

Diamètre des pales : 28 m

Surface balayée par le rotor : 615 m²
Vitesse nominale du vent : 14 m/s
Vitesse nominale de rotation du rotor : 43 tr/min
Rapport du multiplicateur : 35
Vitesse nominale de la MAS : 1515 tr/min

Par ailleurs, la densité de l'air est de 1,225

Quel pourcentage de l'énergie du vent récupère t-on au point de fonctionnement

nominal ?

Réponse 1

On calcule le coefficient de puissance de l éolienne :

On ne récupère donc que 29 % de l énergie due au vent.

De quel type d'éolienne s'agit-il : éolienne lente ou éolienne rapide ?

Réponse 2

On calcule la vitesse spécifique de l éolienne :

donc d après les indications du cours, il s agit d une éolienne rapide.

Montrer que le couple mécanique produit par la turbine peut s'exprimer par
Où est le coefficient de couple, R le rayon de la pale, v la vitesse du vent.

Démonstration :

La puissance mécanique produite par l éolienne s exprime à l aide du coefficient de

puissance Cp :

Le coefficient de couple s exprime par :

alors :

Par simplification :

On obtient :

Quelle est la vitesse nominale N du rotor de la génératrice ?

On utilise le rapport du multiplicateur : 35 et la vitesse nominale de rotation du rotor : 43

tr/min. La vitesse nominale de la génératrice recherchée est donc : N = 3
