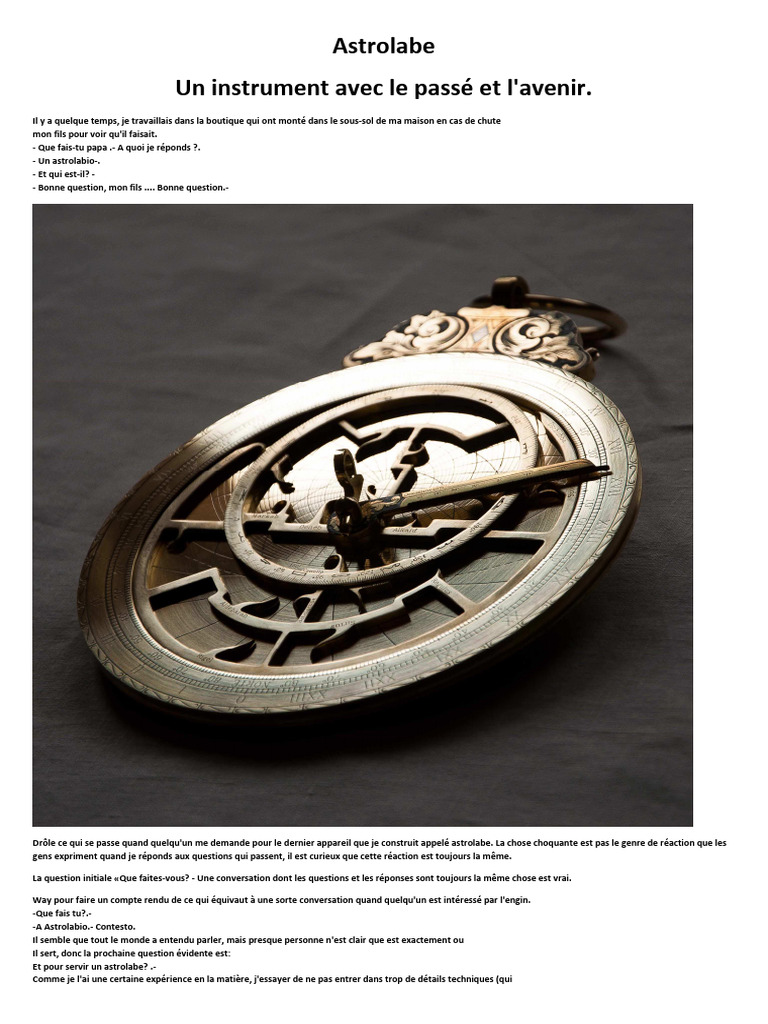

Astrolabe

Un instrument avec le passé et l'avenir.

Il y a quelque temps, je travaillais dans la boutique qui ont monté dans le sous-sol de ma maison en cas de chute
mon fils pour voir qu'il faisait.
- Que fais-tu papa .- A quoi je réponds ?.
- Un astrolabio-.
- Et qui est-il? -
- Bonne question, mon fils .... Bonne question.-

Drôle ce qui se passe quand quelqu'un me demande pour le dernier appareil que je construit appelé astrolabe. La chose choquante est pas le genre de réaction que les
gens expriment quand je réponds aux questions qui passent, il est curieux que cette réaction est toujours la même.

La question initiale «Que faites-vous? - Une conversation dont les questions et les réponses sont toujours la même chose est vrai.

Way pour faire un compte rendu de ce qui équivaut à une sorte conversation quand quelqu'un est intéressé par l'engin.
-Que fais tu?.-
-A Astrolabio.- Contesto.
Il semble que tout le monde a entendu parler, mais presque personne n'est clair que est exactement ou
Il sert, donc la prochaine question évidente est:
Et pour servir un astrolabe? .-
Comme je l'ai une certaine expérience en la matière, j'essayer de ne pas entrer dans trop de détails techniques (qui
Ailleurs, je ne l'ai pas maîtrisé) et de faire une explication générale de son fonctionnement. fait remarquer que
fondamentalement, il est un instrument que l'information ou le temps la position par le biais d'un système
double saisie.
-Je m'explique. Si vous connaissez la date et l'heure, il donne la position de certaines étoiles ou le soleil dans le ciel et
A l'inverse, si vous connaissez une certaine position d'une étoile, il donne la date et time.-
L'intéressé (ou intéressés) pense quelques secondes et dans 100% des cas, répète la même
question.
-Pendant ... Mais que pour servir?.
Après avoir essayé de répondre à cette question de différentes façons j'ai choisi de rester avec la métaphore de la canne
et pêcheur. La première chose que je tiens à souligner est que l'astrolabe est un instrument approprié un astronome ou
quelqu'un de familier avec l'astronomie.
Imaginez que vous enseignez une canne à pêche moderne et vous expliquer ses différentes parties et leur
le fonctionnement. Bien sûr, il sera plus facile pour vous de comprendre l'explication, si vous êtes un pêcheur ou au moins
Vous avez des notions de pêche. Sinon que votre cas est susceptible de manquer les détails techniques ou même
vous donner la question que vous voulez attraper des poissons si elles sont vendues sur les marchés de poissons.
A ce stade, et comme je crois que jusqu'à présent, je ne l'ai pas rencontré aucun astronome ou amateur, le
la réaction de la personne concernée (ou intéressés) se répète encore. Après quelques secondes, après avoir assimiler
information, donner régler la question et avec étonnement mêlé, et l'idée de la reconnaissance
qui à la fin ne sait toujours pas pour servir un astrolabe, disent-ils:
Très intéressant ... gusta.- me

La réaction est la mémoire plus friands de ma femme, qui, après les questions et réponses
la rigueur se retourna et comme il a quitté la pièce, il dit:
Le miel, ne pas oublier d'accrocher lavadora.-

Sur la photo vous pouvez distinguer les différentes parties d'un astrolabe.

Je ne suis pas un astronome amateur et ma connaissance de celui-ci sont exactement assez rares.
La raison pour laquelle je décidai de faire un astrolabe était de ne jamais utiliser une fois terminé. Je l'ai fait parce que je voulais en apprendre davantage sur son
histoire et de l'exploitation et, comme je l'ai lu dans un traité sur le sujet que la meilleure façon de comprendre le concept fait un, je mis au travail.

Comme un instrument, je trouve le concept très intéressant en lui-même, capable de donner des informations précises ainsi que d'être
esthétique, comme les montres qui ont été ma passion depuis de nombreuses années. Un astrolabe était un défi qui m'a permis de mettre en œuvre diverses
compétences telles que la manipulation des machines ou des techniques d'usinage artistique main en métal sur l'enregistrement.

Une fois qu'il est décidé d'entreprendre un projet, que ce soit de toute sorte, la première tâche est la collecte
informations sur la conception technique, la construction, les types, les variétés ... Aujourd'hui, la principale source de
recherche sur quoi que ce soit, bien sûr, est l'Internet, de sorte que cette histoire commence à taper dans Google
l'arrêt "Astrolabe".
Dans des conditions normales sur rien disponibles sur le réseau, il est énorme et la plupart du temps le travail de collecte et de sélection de celui-ci est une tâche longue
et fastidieuse. Dans le cas de l'astrolabe, je dois admettre que je suis surpris quand j'ai commencé des enquêtes en ligne.

Bon nombre des articles que j'ai trouvé tellement rapide expliqué l'opération ainsi que les pièces qui composent et renvoyé à un bref examen historique. Dans aucun il
est entré dans les détails de la façon de concevoir ou de dessiner beaucoup moins de la méthode d'un métal de construction.

Bien sûr, il y a des pages où un programme tire les parties de façon à ce que peuvent ensuite être imprimés sur du papier cartonné et donc obtenir un astrolabe
pleinement fonctionnel et pas cher.
Mais cela n'a pas été le cas.

pleine face de l'astrolabe, je l'ai fait. Elle est faite de laiton et gravé entièrement à la main

La solution est venue par l'intermédiaire d'une connaissance d'un autre connu que, catégoriquement, je fait remarquer que
chercher le livre "L'Astrolabe" James E.Morrison, «Tout ce qu'il faut savoir à propos de astrolabes est
il-est.
Donc je l'ai fait. Commandez le livre en ligne (je veux commenter que les livres techniques ne sont pas pas cher) et
après avoir lu ou plutôt l'étudier, je me suis aperçu qu'il est effectivement là. Il s'agit d'un
traité complet sur astrolabes qui recueille le travail d'une personne pendant trois décennies. la traite des
l'étendue et la rigueur tous les aspects liés à cet instrument; Histoire, le calcul et la conception de leur
différentes parties à travers diverses méthodes. Gestion et applications pratiques avec des exemples. types et
variantes. Il y a même une section consacrée aux exemples de astrolabe XXI siècle de programmes
"C" langage pour programmer un astrolabe fonctionnel sur un ordinateur.

Tout ce que je devais faire mon astrolabe et d'écrire cette section, j'ai pris de ce livre, et
Je conseille à tous ceux intéressés par le sujet à prendre cela en considération comme référence nécessaire.
Bien sûr, le livre ne mentionne pas les techniques métallurgiques. Il est soumis à la même
Tour de gestion comprennent des notions ou fraiseuse, par exemple, pour les différentes parties du
astrolabe.

Mais ... .Quel est un astrolabe? -

Fondamentalement, il est un instrument astronomique utilisé pour résoudre les problèmes liés au temps et
A ce jour, ainsi que la position du soleil et de certaines étoiles.
Le nom vient de la "aster" grec signifiant étoile et "lambanein" signifiant capture, saisir
de, saisir et ses dérivés comprennent ou ne comprennent pas. Les deux noms signifient outil de compréhension
les étoiles. L'astrolabe est à la fois une carte du ciel comme une calculatrice portable pour résoudre
ces problèmes astronomiques.

Il existe plusieurs types, mais le plus commun est l'astrolabe planisphérique, qui, comme d'autres instruments astronomiques pré-telecópicos utilise une méthode pour
représenter la sphère céleste sur un plan. Cette méthode est appelée "projection stéréographique" et, comme les autres méthodes de projection, est une technique
pour représenter un espace tridimensionnel dans un plan.

arrière.

Un peu d'histoire vient toujours bien.-

Les origines de l'astrolabe ne sont pas tout à fait clair, mais on sait avec certitude qu'il existe depuis la fin de
IV siècle après JC, bien que sa conception et la construction ne sont pas documentés. Certaines sources liées
avec astrolabes du monde antique vous avez survécu, mais ne sont pas claires ou incomplètes.
Malheureusement, à propos de l'origine véritable de l'astrolabe, nous ne pouvons que spéculer.

l'histoire de l'Astrolabe peut raisonnablement être divisé en cinq périodes:

Apparence. Il pourrait être établi autour de 200 av.

Développement. Cette période est définie et la construction, l'utilisation et les échelles est documentée. ce développement
Il a eu lieu entièrement dans le Moyen-Orient. Le concept de l'instrument qui est maintenant connu sous le nom
astrolabe planisphérique a été achevé vers l'an 900.

Diffusion. La responsabilité première de sa diffusion était le monde islamique et l'instrument est passé de la Perse à l'Inde
et en Europe de l'Espagne musulmane. L'astrolabe a été largement établie et acepatado
comme instrument de base de l'astronomie en Europe à la fin du XIIIe siècle.

Raffinement. Jusqu'à la fin du XVIIe siècle ont été introduites plusieurs modifications à l'instrument par les différentes cultures, afin d'améliorer leur utilisation à des
fins spécifiques. Cette période coïncide avec son extension maximale.

Refuser. Dans l'Ouest, le déclin de l'astrolabe était beaucoup plus tôt que dans le monde musulman et son
la production a chuté de façon spectaculaire au XVIIIe siècle en faveur des dits instruments plus précis et moins chers quadrants. Les musulmans ont continué à utiliser
l'astrolabe jusqu'au milieu du XIXe siècle.

Pièces formant un astrolabe planisphérique.

corps ou mater principal.

La structure principale de l'instrument est généralement appelé mater, mère latine nom de sens (umm dans le cas des astrolabes arabes). Dans cette ancienne
instruments mesurant environ 15 cm de diamètre. Normalement, il était en laiton et se composait de deux parties: un disque solide, qui est défini comme l' arrière de
l'appareil, et un anneau du même limbes de solidarité de diamètre rappelé et enregistré avec des échelles de temps et des degrés.

corps ou mater principal. l'écart laissé Limbo pour accueillir le tympan et l'araignée est observée ..
La mère peut être faite de deux façons. On utilise un morceau de laiton et en tournant, encastrement de la zone qui forme les limbes. Une autre est de faire les deux
parties séparément et se joindre à eux par soudage ou rivetage. J'ai opté pour la seconde. Les deux pièces sont soudées à l'étain d'argent et plus tard rectifié sur le tour.
Cette technique est sûrement ce que a été utilisé dans les temps anciens car, outre le prix élevé d'airain, pour les machines-outils en ces jours étaient inexistants.

Mécanisation de rectifier le corps principal ou mater après le soudage.

Trône et poignée.

Sont les pièces pour lesquelles l'astrolabe est tenu pour observations. L'anneau de suspension ou de la poignée doit être aussi libre que possible le mouvement de sorte
que l'instrument au niveau de l'auto-et donc de créer un horizon artificiel, ainsi que d'un plan vertical lorsqu'il est suspendu.
En utilisation normale, le trône pointe sud quand l'astrolabe est soumise à l'horizontale.

L'ensemble trône poignée peut être construit séparément et l'attacher au corps principal puis par un système d'assurance (construction européenne typique), ou une
partie du laiton qui est coupé et le corps principal est usinée (bâtiment islamique typique ).

Comme son ornementation variait du simple ancrage pour l'anneau d'élaborer des impressions trônes et figures à trois dimensions.
Détail du trône et la couronne. On peut observer le système de fixation au corps principal par des vis.

Plaque ou membrane du tympan.

Le tympan est le cœur de l'astrolabe et la précision de l'instrument est définie par la précision du tympan. Il dépend de la latitude à laquelle veulent utiliser l'astrolabe,
vous mettez une autre façon, un tympan différent pour chaque latitude est nécessaire. Beaucoup astrolabes résolu ce problème portant dans le creux où est logé, divers
tympans imprime sur les deux côtés pour couvrir un large éventail de latitudes.

La fonction de base du tympan est de localiser la position des objets célestes dans le ciel comme vu par un spectateur d'une position spécifique (latitude). A cet effet,
elle contient des arcs et des cercles représentant la projection stéréographique de la voûte céleste qui est calculée. Vous pouvez trouver quelque chose dans le ciel si
l'angle au-dessus de l'horizon (altitude) et la direction où chercher (azimut) est connu.
Étape de commenter en passant, que sont les différentes lignes qui sont enregistrées sur un type tympan d'un astrolabe planisphérique. Il est pas soumis à cette section
analysent en détail le contenu du tympan ou le reste des parties exposent ici. J'insiste pour que tous ceux qui sont intéressés à en savoir plus, aller au livre de James
E.Morrison l'astrolabe.

À première vue, l'image qui vient à l'esprit quand on regarde le tympan seul, il est comme les araignées estubieramos de chasse avec une précision de tir. Nous avons
localisé le tissu et nous espérons que, à tout moment le bug poilue apparaît. (Permettez-moi de laisser une blague pour détendre un peu).
Tympan conçu pour une latitude de 41 ° 40 'correspondant à la ville de Saragosse (Espagne) ..

ligne verticale diamétrale représente le méridien local (la ligne nord-sud à travers la position où l'observateur est). L'astrolabe est orienté avec le haut pointage plan sud
et sujet à la main, comme une boussole. La ligne diamétrale horizontale relie l'est sur le côté gauche à l'ouest sur la droite. Il est appelé la ligne est-ouest ou horizon vrai
(l'horizon en Equateur). Lorsque les deux lignes (le centre de la plaque) correspond à la projection de l'intersection pôle nord céleste.
La circonférence extérieure de la plaque est la projection du tropique du Capricorne et des cercles concentriques sont à l'intérieur, le tropique du Cancer et situé dans le
centre, l'Equateur terrestre.

Quant à la «toile d'araignée», l'arc extérieur qui délimite l' horizon est oblique. Il est l'horizon qui voit l'observateur (le ciel de la frontière et de la terre). Tout objet
céleste qui est au-dessus de cette ligne est visible (si cela est permis par les arbres, les montagnes, les bâtiments, etc.), tout objet ci-dessous, il est pas. Le reste des arcs
et des cercles concentriques correspondent à des lignes d'égale hauteur et sont appelés almucántaras (dans ce cas sont conçus chaque 2ème arc).

Le centre de ces arcs et des cercles est le zénith et est la partie juste au-dessus de la tête de l'observateur.
Les arcs rayonnant à partir du zénith représentent des lignes d'égale azimut (dans ce cas tous les 10 ° d'arc). Les astronomes mesurent les angles d'azimut à partir du
nord et en prenant des valeurs positives à l'est (un azimut de 270 ° correspond à l'ouest). Ces arcs peuvent également être utilisés pour déterminer l'étendue du soleil ,
ou une étoile.

L'araignée ou un défi.

Ceci est une coupe à disque représentant la rotation du ciel. Il est placé dans la branche creuse au-dessus des allèges. Le mot vient du latin et signifie réseau. En outre , il
permet d'être appelé araignée.
Le rete se compose de deux éléments essentiels: les pointeurs, qui indiquent la position des étoiles spécifiques et l'écliptique, un non - cercle concentrique représentant
la trajectoire du soleil sur la sphère céleste au cours de l'année.
Lorsque l'on regarde les étoiles, ils semblent se déplacer dans le ciel, mais tout le monde sait que, en réalité, les étoiles sont fixes et il est la terre qui bouge. Si la terre
était encore et juste tourner, nous verrions les mêmes étoiles dans la même position dans le ciel, à la même heure chaque jour. Mais comme la terre tourne autour du
soleil bien et se déplace légèrement dans son orbite tous les jours, le champ d'étoiles semblent également déplacer un peu chaque jour.

La rotation de la terre est utilisé comme étalon de temps car il est constant. Le temps moyen entre deux passages consécutifs du soleil à travers le méridien local est
défini comme un jour solaire moyen. Aussi cette fois 24 heures (ce qui est en cours depuis les dernières années 4000) est défini. Mais le temps qu'il faut pour passer un
jour solaire moyen est pas le même que cela prend la terre pour faire une rotation complète. Cela doit tourner un peu plus pour faire face à nouveau le soleil au
méridien, comme chaque jour se déplace légèrement sur son orbite autour du soleil (ce qui est parce que la terre tourne dans la même direction qui orbite). La durée de
la Terre de rotation est appelé jour sidéral est environ 23 heures 56 minutes 4.1 secondes, environ 3 minutes 56 plus courtes que les secondes solaires moyennes par
jour. Il est pour cette raison que nous voyons différentes étoiles dans le ciel à différents moments tout au long de l'année.

Dans un astrolabe le système de coordonnées utilisé pour mesurer (tympan et échelles) est fixé comme étant la position de l'observateur est également fixé, mais les
étoiles elles-mêmes qui se déplacent. Pour cette raison , le rete est mobile et permet à la position des étoiles pour un moment particulier de l' année. Le rete effectue
une rotation complète en un jour sidéral.

Araignée conçu pour signaler 19 étoile fixe.

L'une des fonctions du rete astrolabe est effectuée en liaison avec la membrane du tympan. Pour le positionner dans la date et l'heure locale, il montre l'aspect du ciel à
ce moment-là. Les coordonnées d'altitude et d'azimut des étoiles qui ont été inclus dans le rete, à la lecture de la position de l'extrémité de l'aiguille correspondante sur
la membrane du tympan sont obtenues.

L'autre fonction est réalisée avec l'écliptique, comme nous l'avons mentionné précédemment, il est la route qui suit le soleil à travers les étoiles fixes dans l'année. Il est
divisé en degrés de longitude avec 12 sections correspondant aux 12 signes zodiacaux (Il faut noter que le zodiaque dans ce cas n'a rien à voir avec l'astrologie, est
seulement un système convenu au moment de diviser l'écliptique) .
La position de l'écliptique sur la sphère céleste est toujours le même, mais en raison de la rotation de la terre, la partie de celui-ci qui est des changements visibles en
fonction de la date et l'heure. Pendant la journée, la position de l'écliptique est facile à déterminer; Il est où le soleil est, mais la nuit est une autre histoire. Sans voir le
soleil, de savoir où il se trouve,: ou avoir l'un des cinq planètes majeures (aucun de plus de 6 de l'écliptique) ou offre sur un astrolabe. Depuis le sol, comme cela se
produit avec les étoiles, le soleil semble se déplacer le long de l'écliptique.
De toutes les parties d'un astrolabe, le rete est ce que le constructeur fournit plus d'options pour exprimer leur talent artistique. Son design est soumis à la nécessité,
d'une part, d'inclure la projection de l'écliptique et pointeurs suffisant pour veiller à ce qu'au moins une partie brillante étoile visible afin d'être en mesure d'utiliser
dans la plupart des circonstances. D'autre part, il doit être aussi coupé ou «évidé» possible afin d'être en mesure de lire et de mesurer la part située au-dessous, le
tympan.
Enfin, il ne faut pas oublier qu'il doit être suffisamment robuste pour ne pas se déformer en usage normal.

De ces prémisses, il n'y a pas de conception "normal" pour rete, s'il est vrai qu'il y a un qui peut être considéré est très répandue et je l'ai choisi de construire la mine. En
ce qui concerne ce qui, et combien d'étoiles comprennent, ni est-il une norme requise et dépend des besoins et des goûts de l'astronome qui utiliseront l'instrument.
Dans mon cas particulier, le critère d'inclure certains et pas d'autres, répond à des raisons de bonne visibilité (étoiles les plus brillantes) et des pointeurs restent
dispersés sur toute la surface du tympan.

Tout au long de l'histoire des conceptions de astrolabe ils ont été variées. De simple avec quelques étoiles à d'authentiques œuvres d'art avec des motifs compliqués et
complexes pour les pointeurs. Encore une fois, à cet égard, les différences astrolabes entre monde occidental et musulman se distinguent.

Règle.

La plupart des astrolabios européens ont été dotés d'une règle comme une main d'horloge, au-dessus du mouvement rete et rotation libre. Il a été divisé en degrés, afin
de déterminer la déclinaison d'un objet céleste présente à l'avant de l'astrolabe comme les étoiles du rete et du soleil. Elle pourrait également être utilisé pour
connaître le temps fixé dans les limbes. Tourne un tour complet sur le limbe solaire toutes les 24 heures, alors que l'écliptique et le rete font tous les 24 heures
sidérales.
La règle ne couvrirait que la moitié de l'avant de l'instrument ou étendu sur le côté opposé (comme Allied) de cette manière pourrait localiser les positions des deux
côtés de l'écliptique fois.
astrolabes islamiques avaient rarement la règle.
arrière de l'instrument.

Le dos de l'appareil fournit une scène dans laquelle son créateur pouvait prouver sa capacité technique et artistique. La surface entière était susceptible d'être utilisé
dans une grande variété de formes en fonction du patrimoine culturel de l'instrument et la sophistication technique requise par le concepteur. Voici où les principales
différences entre astrolabes islamiques et européens.

Les deux types de conception ont divisé la surface utile comme manerea. Ils ont utilisé l'espace extérieur pour enregistrer des échelles centrales circulaires
concentriques et divisé en quatre quadrants, qui comprenaient des échelles communes avec différents services publics. La seule échelle obligatoire pour les deux, à
proprement parler, est de mesurer les altitudes avec l'allié.

On peut citer comme une caractéristique de différenciation entre les deux types d'astrolabes, islamique, par exemple, inclus des échelles ou des quadrants pour
déterminer les cinq heures de prière ou de la position de la Mecque quotidienne afin de couvrir les besoins liés au culte religieux.
fonctionnalité arrière d'un astrolabe européen moderne.

Je vais vous expliquer brièvement les échelles que je l'ai inclus dans mon astrolabe. Je vais commencer par les astrolabe trois échelles concentriques.

L'échelle d'altitude.

L'échelle concentrique à l'extérieur est utilisé pour mesurer des altitudes et comme je l'ai mentionné est le plus important. Ceci est enregistré dans quatre quadrants de
90 ° chacune des marques de qualité et de zéro à l'horizon (est-ouest). Il est utilisé conjointement avec les Alliés pour déterminer l'altitude d'un objet comme suit:
l'objet ou regarder les étoiles à travers les deux trous ou judas qui a allié avec la poignée de astrolabe suspendu est aligné et nivelé. Il est fixé avec le doigt allié et le
pointeur qui a à son extrémité, le résultat est lu. Pas besoin de se rappeler que le soleil, la procédure est différente, et vous ne devriez pas regarder directement. Dans
ce cas, les Alliés se déplace de telle sorte que les rayons du soleil passent à travers les deux visières et illuminent une pièce, par exemple, sous réserve de carton à cette
fin.

Échelle longitude solaire.

L'une des principales utilisations de l'arrière de l'astrolabe est de déterminer la longitude géocentrique du soleil à une date donnée, pour positionner l'araignée et de la
règle sur le front. Dans astrolabes anciens, la longitude solaire, a toujours exprimé sous la forme de signes du zodiaque. L'échelle Zodiac est tout simplement une
division de la circonférence de l'astrolabe en 360 parties égales et nommer ces divisions dans 12 domaines de 30º avec les noms du zodiaque. Je répète ici encore que
les astrolabes chinois n'a rien à voir avec l'astrologie.

Calendrier.

L'ampleur du calendrier utilisé en conjonction avec le Zodiac échelle longitude solaire pour trouver un jour donné. Allied la date est passée et la longueur
correspondante est lue sur l'échelle des longueurs.

Lors de la conception de cette échelle peut opter pour excentrique ou concentrique au centre du tirage au sort de astrolabe.
Ensuite, je vais discuter des échelles situées dans les quadrants centraux.

peloton d'ombre.

Cette échelle est très commun et est présent dans la plupart des astrolabes de toutes les cultures. Dans ce cas, comme dans la plupart, l'échelle occupe les deux
quadrants inférieurs.

squad Shadow est utilisé pour résoudre les problèmes de trigonométrie simples posés par l'ombre projetée par un bâton coincé dans le sol à la verticale ou à
l'horizontale placée à une certaine hauteur. L'échelle est tout simplement une méthode graphique pour trouver tangentes et cotangente d'un angle et de résoudre les
problèmes liés à des triangles.

Une autre utilisation est liée à la topographie, par exemple, trouver la hauteur d'une tour. Grâce à l'Allied et l'ampleur de l'angle d'élévation de l'altitude qui constitue
le sommet de la tour avec l'observateur a noté. Comme la distance de l'observateur à la base de la tour peut être mesurée au moyen de l'angle d'ombre tangente de
l'angle est et multiplier par elle. Le résultat est la hauteur désirée.

Le diagramme des heures inégales.

heures inégales, ou les heures changent selon les saisons appels, divisent le temps entre le lever et le coucher du soleil chaque jambe en 12 parties égales. Les 12 heures
de lumière commencent à l'aube et la nuit 12 heures commencent au coucher du soleil. La durée de ces heures a varié tout au long de l'année, selon la saison, comme
son nom (en été dernières longues heures de lumière du jour en hiver et vice versa).

Il est utiliser les heures de saison était presque universelle en Occident dans les temps anciens, jusqu'à ce que l'utilisation de montres étendu à la mi Renaissance.

Pour cette astrolabio, l'échelle des heures inégales, occupe le sommet comme une échelle symétrique deux quadrants. Il est courant dans d'autres conceptions en
utilisant uniquement le quadrant supérieur droit avec une échelle simple.

l'équation du temps.

Cet outil est utilisé pour déterminer la différence entre le temps solaire et le temps civil à un certain moment de l'année, et correspond à la forme de rein ligne ou juive
qui est centrée sur l'astrolabe. Les valeurs sont lues sur une échelle enregistrée dans l'allié à cette fin.

Tout le monde sait (ou devrait savoir) que la terre tourne autour du soleil dans une orbite légèrement elliptique, avec le soleil situé sur un côté du centre de l'ellipse. À
cause de cela, la terre tourne autour plus rapide quand il est dans la partie la plus proche du soleil que quand il est le plus éloigné ellipse. Par conséquent, le temps
écoulé entre deux «midis» consécutifs (jour solaire moyen) est plus courte quand la terre est plus proche du soleil et vice versa.
De plus, le temps civil établit, pour plus de commodité, que le jour est divisé en 24 temps égal tout au long de l'année, comme cela est la principale condition que l'on
attend d'une charge d'horloge mesurant cette fois.

On pourrait dire que l'équation du temps est le gestionnaire du système pour indiquer la différence entre un cadran solaire et une horloge mécanique. Cette différence
(heure solaire en ce qui concerne le temps civil), d'environ -16 minutes le 3 Novembre à 14 minutes le 12 Février. Il y a seulement quatre jours dans l'année que deux
heures coïncident: 16 avril, 14 juin, 1er septembre et le 25 décembre.

Le terme "équation" est pas ce que l'on appelle communément une équation ou formule qui peut être calculé (bien que, en réalité, si vous pouvez calculer l'équation du
temps). Dans ce contexte, le mot «équation» est un terme ancien sens à ajouter de la valeur pour obtenir la bonne réponse.

Tout au long de la période était en vigueur l'astrolabe, à la fois européenne et islamique, inclus dans leurs designs différents types d'échelles, ainsi que de nombreuses
variantes de celle-ci. Comme exemples pourraient être cités, en plus de ceux qui sont énoncés ci-dessus: Echelle sinus / cosinus dans des versions différentes, qui
pourraient inclure des cercles et des radians; échelles cotangents Concentric tirés sur l'astrolabe; arcs quadrants du zodiaque; altitude solaire Quadrant à midi et
astrolabes islamiques, quadrants informations sur le temps et la position liée au culte

Détail de l'échelle des heures inégales sur le dessus du support et de l'ombre sur le fond.
Enfin, je voudrais, bien sûr, consacrer cette section sur un instrument qui provoque toujours l'admiration au courant et profane. Mon dévouement est dirigé, non pas les
astronomes calculés, conçus et astrolabes utilisés, mais les artisans constructeurs. Pour tous ces gens qui ont su réaliser un outil précis tout en esthétique avec un
manque de moyens incroyables. Seul celui qui a fait de cette entreprise aujourd'hui, avec toutes les aides techniques disponibles (machine à machine, ordinateurs pour
le calcul et la conception, Internet pour la consultation, etc.) est en mesure d'apprécier en perspective, l'effort nécessaire pour constructeurs font un astrolabe à une
époque où la technologie a été réduit à «l'âne et l'espadrille".

-¡Va Pour eux! -

Web design Oshito Audiovisuel
Un ingénieux dispositif de mesure et de calcul de l'astronomie freisichtigen
Prof. Hermann Mucke, Bureau astronomique, Vienne

1. Le ciel dans la main

Même dans les temps anciens, il y avait un désir de reproduire le ciel étoilé sous forme de plan. Cela a conduit à la création d'un instrument à main, la lecture de
dimensions précises activé et donc à la fois les mesures et calculs sur le chemin géométrique permis - l'astrolabe.

Le nom vient du grec: star αστηρ et prendre αμβαυειυ.

Son génie et sa polyvalence ont conduit à Groser appréciation et cela a donné lieu également des pièces fabriquées artistiquement sophistiqués. Beaucoup sont fiers
possession de musées, institutions et collectionneurs; Certains font dans leur droit répliques propriétaires joie.

Publications sur sont rares. Par conséquent, il est apparu opportun de fournir des détails par nos documents professionnels en soirée et pour faire place à des randonnées,
l'historique des cieux extra-historiques et mathématiques et faire des points de vue modérés.

Les ours avers au-dessus de l'indicateur de l'aide, à la lisière des noms de vent et 2x12 heures et division de qualité; à l'intérieur de la toile d'araignée avec les points de
l'écliptique et en étoile et le haut rondelle de chargement avec une grille horizontale. Sur le dos brais 4x90 ° et 12x30 ° les signes du zodiaque et la division de la date. A
l'intérieur du carré d'ombre et les lignes d'arc pour les heures temporelles. Dans le contrôle de diamètre avec le réticule de deux trous pour la mesure de l'angle.

2. Articles classiques

3. En raison de la productibilité simple, indéformable

La sphère céleste est affichée dans la projection stéréographique de l'antithèse céleste au plan de l'équateur céleste. Cela garantit isogonality (conformité) et le comté de
fidélité, à savoir des angles et des cercles sur la sphère céleste restera dans le plan d'imagerie. Ainsi, les réseaux d'astronomie sphérique peuvent coordonner les systèmes
ne règle et le compas

- De la même manière vénérable -

dessin, mais pour des arcs de cercle avec de grandes aides de rayon sont nécessaires. Garanties est la première application de cette projection avec les Grecs par Hipparque
de Nicée (190-125 av. J.-C.), qui est considéré comme son inventeur. Dans les journaux du soir spécialisés [1] est décrite en détail en raison de l'importance cruciale pour
l'astrolabe.

Une explication de la sphériquement-astronomique systèmes de coordonnées, avec leurs bases et la description de base de la détermination de coordonnées peut être
trouvée dans les messagers des étoiles, numéro 12/1994, "mesure et le numéro dans le ciel nocturne" [2].

Dans le plan, nous utilisons un système de coordonnées rectangulaires avec l'origine 0/0 = pôle nord céleste dans le centre de l'instrument. Nous payons x positifs au sud et
y positif vers l'ouest, qui est la vue du ciel de l'intérieur. Dans ce document, nous pouvons utiliser les centres M des cercles avec leurs rayons r précisent à laquelle les lignes
du réticule dans la projection sont.

M, x, y, r, on a fourni des indices qui inscribedable les noms de coordonnées, de manière MA, X a, Y, R A pour le cercle d'azimut.

Les formules trigonométriques pertinents sont simples et ils sont cités ici pour ceux qui aiment ces tailles veut calculer même à des fins privées.

Le rayon de l'équateur céleste, nous appelons R, il détermine la taille de Astolabiums. Pour R = 60mm, le format A4 est suffisant et pour ce centre coordonne et les rayons
et les détails sont dans les documents techniques du soir [1] à "données d'ingénierie pour astrolabes" donnés aux points auxiliaires pour faciliter le dessin - pour tous les
degrés complets de latitude et de pôle au pôle.
4. grille équatoriale (ascension droite, déclinaison)

La moitié nord de la sphère céleste est dans le plan de projection à l'intérieur et à l'extérieur Südhalfte l'équateur céleste:

Rektaszensionskreise:
Mise au point Mα: 0/0, crayon de lignes tout en maintenant α.

déclinaison:
Mise au point Mδ: 0/0, cercles concentriques, Equateur 1: 1
Radii: rδ = R.tan [90 - δ / 2]
L'image est donc assez grande pour les grandes distances polaires!

5. réseau horizontal: Azimut A, hauteur H, largeur Geogr.

5.1. cercles d'altitude (Almucantarate)

Tous les centres sont situés sur l'axe des abscisses:

MH points médians: / (sin π de + Sinh) cos xH = R

yH = 0
Radii: rH = R cos H / (sinπ + sin H)

5.2. Azimut cercles (demi-cercle entre les pôles ont le même azimut, le nombre A = 0 ° N et dans le sens NESW).
Tous les cercles d'azimut doivent passer par le zénith et le nadir Z N:

Zenit x = / (sin π + 1) tc cos R, y = 0

Nadir x = R / (péché π- 1) cos, Y0 = 0

Tous les centres sont situés sur une ligne parallèle à l'axe y:

MA points médians: xA = R tan π (pour tous les A est égal à)

Radii rA = R / (sin A cos π)

Par exemple, voir le réseau horizontal de "Peuerbach-astrolabe" pour la latitude + 48! (N) des cercles d'azimut de 5 ° à 5 ° et les cercles d'altitude de 3 ° à 3 ° par rapport à
l'horizon.

Les tels réseaux de soutien cales montrent aussi le nord et le bord du tropique du Capricorne, l'équateur et passant par les points douzième du poumon ce jour particulier
autour du soleil les cercles les heures temporelles 1-12 et le cercle du matin astronomique et au crépuscule (Sonnenhöhe -18 °).

En outre, la course par le point Nord, le (périphérique) Südpunkt et les points de quadrant quatre maisons circuits de position équatoriales de TRISECTION sont ajoutés qui
se posent avec Horizon et Meridian en coupe avec l'écliptique, les toits des maisons Regiomontanischen 1-12.

6. Ekliptikales réseau (longueur & # 955 écliptique; largeur, & # 946;)

Il est juste un réseau horizontal de umbeziffertes pour la latitude 90-ε, ie avec courant écliptique 23,4 ° seraient les 66,6- °.

Des cercles azimutaux les longitudes écliptiques, de la hauteur des cercles de la latitude écliptique et de l'horizon, l'écliptique sont. Le Sud / Nord Meridian est le méridien
de 90 ° / 270 ° et le zénith au pôle Nord de l'écliptique.

Dans les journaux du soir spécialisés [1], les données de conception pour les réseaux écliptique de dissymétrie sont donnés pour le millénaire début de -2000,0 à +2500.0.

7. astrolabe étoile

7.1. astrolabe passées étoile

Le choix fait dans la toile d'araignée d'une sélection de astrolabe a été basé sur le ciel au-dessus des pays d'où sont venus l'astrolabe ou où il a été nécessaire. Il y avait des
étoiles du nord et d'une partie de la moitié sud du ciel - sans nombre particulièrement fixe ou d'un système de sélection. Dans un premier temps, il y avait habituellement
de 15 à 20 étoiles, en particulier pour l'astrolabe sont appropriés en raison de leur luminosité ou leur emplacement (habituellement pour la détermination du temps).

Dans les journaux du soir spécialisés [1], les 31 étoiles du "Peuerbach-astrolabe" de 1457 avec leurs coordonnées pour +1,400.0 et +1,500.0 décrit. Voir Fig.3. Même leurs
noms arabes sont appelés. Le site contient également la liste des notes de Johann de Gmunden, Georg von Peuerbach édité en considérant la précession.

7.2. Moderne Astrolabe étoile

Pour établir des astrolabes pour les nominations de plusieurs millénaires, l'offre Fachabend- papiers [1], les loci central de 78 étoiles du ciel nord et sud avec V = + 3,0mag
et plus lumineux pour le début des siècles de -2000,0 à +3,500.0. Il est que le choix, car il offre l'annuaire nautique [4] pour déterminer le temps et le lieu en mer à partir
d'observations astronomiques - et cela correspond bien aux applications de l'astrolabe.

Classé en augmentant ascension droite pour +2,000.0, le nom officiel, le 0,1mag V-luminosité, la classe spectrale et la luminosité, l'indice de couleur et les coordonnées
équatoriales et écliptique sont donnés à 0,01 °.

8. Le dos de l'astrolabe

Autour d'eux, la double main tourne avec le réticule de trou, le alidade.

Le bord extérieur porte un 4x90 ° divisions pour l'angle et la mesure de la hauteur d'une étoile avec le alidade, y compris l'astrolabe est maintenu dans l'anneau de
suspension. En raison de son poids, il est suspendu verticalement, assurant ainsi la division du zéro bon. En outre, une date et une cloison en 12x30 ° est disponible par
douzièmes Zodiac. Si le double pointeur réglé à la date souhaitée, il est sur la division du zodiaque de la longitude écliptique du soleil, avec le sur Ekliptikteilung le devant de
la place du soleil peut être affiché. Les erreurs de calendrier croissantes en particulier le calendrier julien décalent la division du zodiaque et la date à l'autre au fil du temps;
le cas échéant, une correction correspondante est nécessaire.

Habituellement, le revers porte la place que l'on appelle l'ombre pour une utilisation dans les tâches de la mesure sur le terrain et la construction et les circuits pour
déterminer les heures temporelles. Il aussi parfois d'autres fonctionnalités peuvent être trouvés.

Dans les journaux du soir spécialisés [1] et une estimation de la précision des mesures de hauteur est offert avec l'astrolabe.

9. ascension droite de la moyenne et vrai solaire

La date divisant l'astrolabe a été généralement effectuée pour les moments où l'astrolabe construit ou utilisé. Pour permettre, mais une date exacte pour les dates
d'obtention du diplôme dans un intervalle de temps de plusieurs millénaires, l'ascension droite du soleil au milieu des siècles a été - 1999 à -1900 ... 3301 à 3400 dans les
journaux Fachabend- [1] dans l'intervalle 4 indiqués 4 jours. Le siècle 1501-1600 est donnée dans le Julian et le calendrier grégorien. Avec un valable dans tous les siècles de
la table de correction de panneau pour chaque année au cours du siècle, il offre la Sonnenrektaszension pour le temps 0h du monde à quelques minutes de temps. indiqué
à la fois l'ascension droite du soleil moyen (pour le réglage et la lecture par le temps moyen local), ainsi que différents par l'équation de temps vraie ascension droite du
soleil (pour le réglage et la lecture de la véritable heure locale, donne aussi l'ensemble dans ce RA indicateur aide à couper l'écliptique la place du vrai soleil, par exemple,
pour son soulèvement et réglage).

10. Brève histoire de l'astrolabe (voir aussi [1])

Habituellement, l'invention de ciel plat voir Hipparque de Nicée en Bithynie (environ 190/180 à environ 125 av. Attribué. Ptolémée (80/100-158/178 av. J.-C.) appelé dans
ses syntaxis la Astrolabion armillaire et a également écrit un traité sur le Planisphaerium, une représentation de la sphère céleste à titre d'illustration des cercles dans le
plan. Théon d'Alexandrie (4ème siècle après JC.) a écrit à propos de l'astrolabe, qu'il a appelé la première fois à notre connaissance comme un outil plat comme celui-ci.
John Philoponus (6e au 7ème siècle après JC.) a rendu entre autres ce texte et a mentionné environ 625 une toile d'araignée avec 17 ou plusieurs pointeurs d'étoiles, qui est
autorisé à tourner sept cales pour les climats de la géographie classique. est devenu connu jusqu'à présent aucun instrument de cette première période.

Un des plus anciens survivants astrolabes islamiques était jusqu'à Avril 2003 la propriété du Musée archéologique de Bagdad. Il a une Rete avec 17 étoiles, pour cales tout
climat et un dos blanc - dans les journaux professionnels du soir, il est prêt. Les premiers astrolabes de ostislamische exigeants viennent 900-1000 et beaucoup plus tard
sont de style sophistiqué. La première astrolabe européenne applique actuellement le «astrolabe carolingienne», (probablement 10ème siècle, l'Institut du Monde Arabe,
Paris) sont premières polices astrolabe latine " sententiae astrolabii "de Lupitus Barcelone (10ème siècle)," le de astrolabii de Gerbert de Aurilac (tournant 10 au 11ème
siècle) et "de mensura astrolabii" de Hermannus Contractus de Reichenau (environ 1050). Un point culminant final est le travail "Elucidatio fabricae ususque astrolabii" de
Johannes Stoeffler de Justingen 1513 Oppenheim.

11. Documents de commerce soir pour Astrolabe

2003 Association autrichienne astronomique organisé des soirées du commerce international pour "astrolabe que l'observation et l'informatique périphérique de
l'astronomie freisichtigen" au point de vue théorique et pratique. Ce fut aussi la documentation (216 pages A4, ce que pour un usage privé) sur:

• 1 page de titre, table des matières. Avec la liste de séminaire 1973-2000

• 3 L'astrolabe et ses parties *)

• 7 systèmes de coordonnées astronomiques *)

• 11 Astronomical systèmes du astrolabe (Luc Heihs, Vienne) coordonner

• 15 projection stéréographique (Em.Univ.- Prof.Dipl.Ing. Dr. Kurt Bretterbauer, Institut de géodésie et de géophysique de Vienne University of Technology)

• 25 Past Astrolabiensterne (Hatice Skarits, Vienne)

• 31 Astrolabium- et navigation étoiles - 2000.0 à +3,400.0 (Ing Michael Pietschnig, Vienne;. Référencé)

• 45 ascension droite de la moyenne et vrai solaire: siècle mi -1999 à 1900 .... 3301-3400 (Dipl.Ing.Norbert Pachner, Vienne)

• 59 dos de l'astrolabe (Dipl.Ing.Robert Vucsina, Vienne)

• 71 histoire des débuts de l'astrolabe (Ingeborg Lechner, Wien)

• 79 histoire de l'astrolabe dans le monde islamique (Univ.- Prof.Dr.David A.King, directeur de l'Institut d'histoire des sciences à l'Université JW Goethe de Francfort-
sur-le-Main, Allemagne)

• 89 histoire de l'astrolabe dans l'Ouest (Martin Brunold, Abtwil, Suisse)

• 101 astrolabes arbre / répliques offrandes (Martin brunold, Abtwil, Aargau, Suisse)

• 107 Un astrolabe de l'imprimante (Dipl.Ing.Georg Zotti, Institut de l'infographie et algorithmes, Université de Technologie de Vienne)

• 135 données de construction de réseaux de astrolabe *). En coopération avec Lukas Heihs, Vienne.

• 165 L'astrolabe pliant, le défunt et l'heure Big Sky Map *) Avec la participation de Lukas Heihs, bert Dipl.Ing.Nor- Pachner et Wolfgang Vollmann, Vienne

• 189 aides astrolabe-tirage spéciaux (Luc Heihs, Vienne)

• 190 L'angle serviteur *)

• 195 Le astrolabes horloge sur la vieille ville de Prague (Dipl Ing.Antonín Rükl, Prague la conférence)

• 201 Le astrolabes-horloge sur la façade en Peuerbach (Prof.Dipl. Ing.Dr.Friedrich Samhaber, Peuerbach Haute-Autriche)

• 213 Horloges astronomiques modernes (Prof.Dr.Ing.Manfred Steinbach, Jena BRD; référencé) *)

Prof.Hermann Mucke, directeur de la soirée, Astronom.Büro, Vienne

Ordre du bureau astronomique, 1230 Vienne, Hasenwartg.32 Zusendeauftrag = entrée 32.50 • sur BIC: OPSKATWW, IBAN: AT966 0000 0000 7,270,125, Association
autrichienne astronomique, avec les payeurs adresse.

littérature

• [1] Cette Astrolabe, l'observation et dispositif informatique freisichtiger astronomie. Documents de la soirée du commerce international 2003 écrit par un groupe
d'auteurs. Astronomical Association autrichienne de bureau astronomique, Vienne 2003

• [2] Mucke, H:. Mesure et le numéro dans le ciel nocturne. Dans: Le messager des étoiles, 461, 37.Jg., 12/1994. 234-243. Astronome. Bureau, Vienne

• [3] Brunold, M:. Http: // www.astrolabe@gmx.ch

• [4] nautique Annuaire / éphémérides et des panneaux. Hamburg 1973Weitere la littérature et de référence en détail dans l'Institut hydrographique allemand, [1]
Adresse de l'auteur: Prof.Hermann Mucke, Bureau astronomique, Hasenwartg.32, 1230 Vienne, Autriche. Tél., Fax-11.
Email: astbuero@astronomischesbuero-wien.or.at

↑ haut
