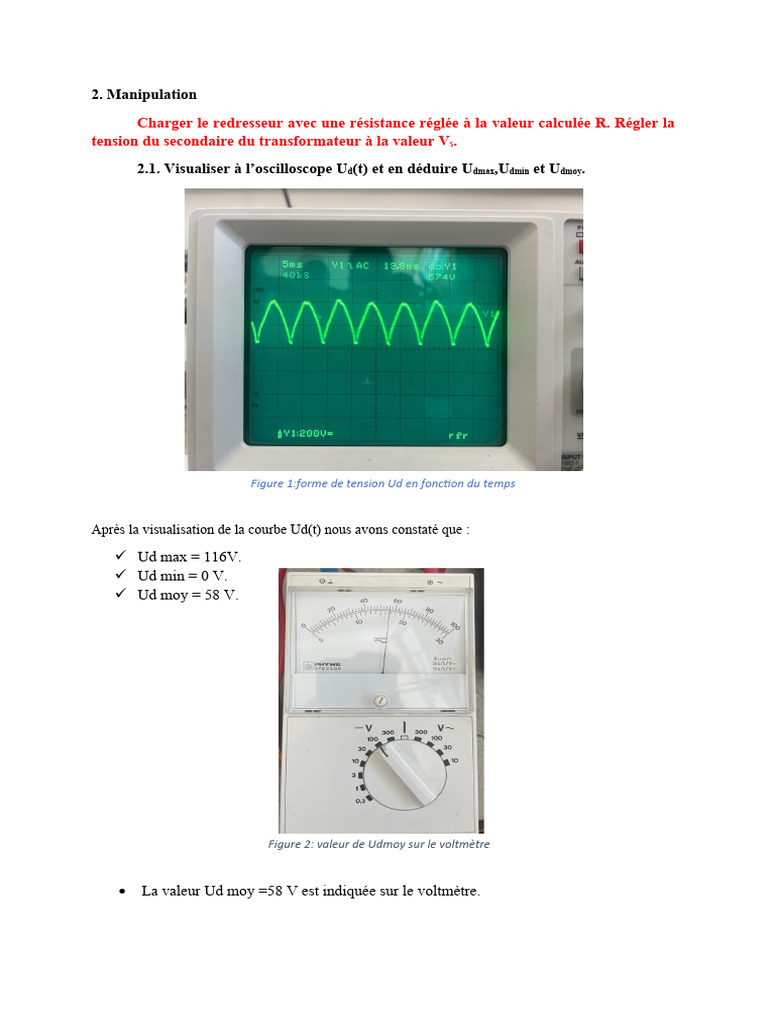

2.

Manipulation
Charger le redresseur avec une résistance réglée à la valeur calculée R. Régler la
tension du secondaire du transformateur à la valeur Vs.
2.1. Visualiser à l’oscilloscope Ud(t) et en déduire Udmax,Udmin et Udmoy.

Figure 1:forme de tension Ud en fonction du temps

Après la visualisation de la courbe Ud(t) nous avons constaté que :

 Ud max = 116V.
 Ud min = 0 V.
 Ud moy = 58 V.

Figure 2: valeur de Udmoy sur le voltmètre

 La valeur Ud moy =58 V est indiquée sur le voltmètre.

 2.2. En déduire Is et comparer cette valeur à la valeur indiquée par
l’ampèremètre
D’abord il faut calculer la valeur de la charge :
Vs
R=
Ir
Donc :
50
R= =62.5 Ω
0.8
On sait que :
Vmoy
Is=
R
58
Is= =0.928 A
62.5
La valeur qu’on a trouvé par le calcul est la même qui est mesuré
par l’ampèremètre. Figure 3: Valeur de Is sur l'ampèremètre

2.3. Mesurer la valeur de ISeff

Donc :
Iseff=0.86 A
2.4. Visualiser vD1(t) et en déduire la tension maximale aux bornes de la diode D1

Figure 4: Visualisation de la tension aux bornes de la diode D1

  La tension est Vdmax=128 V

Maintenant on va Insérer une inductance de valeur L = 0.5 H en série avec la résistance R.

Figure 5: Montage avec l'inductance

2.5. Visualiser la tension de sortie udL(t) et le courant de sortie isL(t).

La tension de sortie Udl :

Figure 6: Visualisation de la tension de sortie Udl(t)

 Le courant de sortie idl(t) :

Figure 7: visualisation de courant de sortie idl(t)

2.6. En déduire la valeur moyenne de la tension de sortie UdLmoy et la valeur du

courant moyen de sortie IsLmoy ; comparer cette valeur à la valeur indiquée par
l’ampèremètre.

 La valeur moyenne de la tension de sortie Udl(t) :

On a : Umax=28 V et Umin= -12 V donc :

Umax +Umin
Udmoy=
2
28−12
Udmoy= =8V
2
 La valeur moyenne de courant de sortie idl(t) :

Idmoy=0.754 A
C’est la même valeur indiquée par l’ampèremètre.
2.7. Mesurer IsLeff.
 La valeur trouvée par l’ampèremètre est :

Isleff =0.67 A

2.8. Varier la valeur de l’inductance et constater son influence sur la forme du courant.
Dans cette partie on va varier la valeur de l’inductance et on va visualiser le courant
pour voir es ce qu’Il y a une influence ou pas.
 Figure 8: Influence de variation de l'inductance sur le courant

On remarque que lorsque la valeur de l’inductance augmente, la forme du courant

devient plus lisse. Don on peut dire que l’inductance à une influence sur la forme du courant.
Par la suite on visualise le signal d’entrée avec le signal de sortie de la tension, et on a
obtenu la figure suivante :

Figure 9: tension d'entrée et de sortie

On ajoute par la suite un condensateur et on va voir la différence.

 Figure
Les signaux obtenus après l’ajout du10: Montage avec: condensateur
condensateur

Figure 11: tension d'entrée et de sortie après l'ajout du condensateur

On remarque que le condensateur permet le lissage de la tension, pour qu’il devient

continu.
