Cours d’électronique analogique ING3 GMA/GII IUGET 221-2022

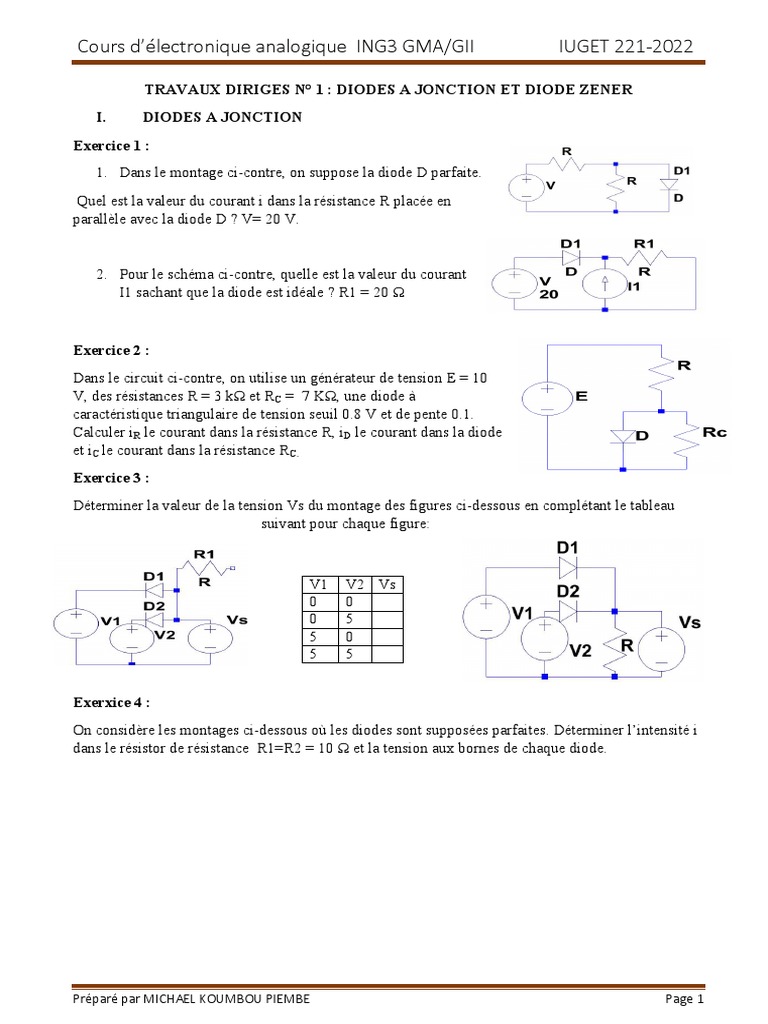

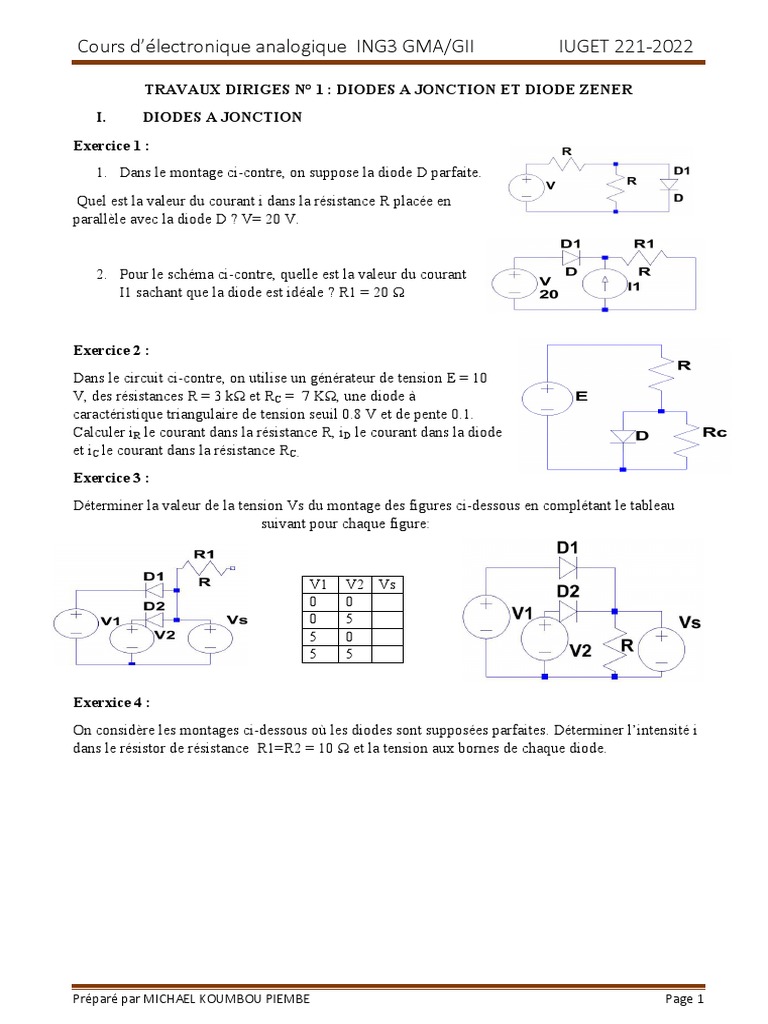

TRAVAUX DIRIGES N° 1 : DIODES A JONCTION ET DIODE ZENER

I. DIODES A JONCTION
Exercice 1 :
1. Dans le montage ci-contre, on suppose la diode D parfaite.
Quel est la valeur du courant i dans la résistance R placée en
parallèle avec la diode D ? V= 20 V.

2. Pour le schéma ci-contre, quelle est la valeur du courant

I1 sachant que la diode est idéale ? R1 = 20 Ω

Exercice 2 :
Dans le circuit ci-contre, on utilise un générateur de tension E = 10
V, des résistances R = 3 kΩ et RC = 7 KΩ, une diode à
caractéristique triangulaire de tension seuil 0.8 V et de pente 0.1.
Calculer iR le courant dans la résistance R, iD le courant dans la diode
et iC le courant dans la résistance RC.
Exercice 3 :
Déterminer la valeur de la tension Vs du montage des figures ci-dessous en complétant le tableau
suivant pour chaque figure:

V1 V2 Vs
0 0
0 5
5 0
5 5

Exerxice 4 :
On considère les montages ci-dessous où les diodes sont supposées parfaites. Déterminer l’intensité i
dans le résistor de résistance R1=R2 = 10 Ω et la tension aux bornes de chaque diode.

Préparé par MICHAEL KOUMBOU PIEMBE Page 1

 Cours d’électronique analogique ING3 GMA/GII IUGET 221-2022

Exercice 5
Soit la tension e (t) appliquée au montage ci-après, la forme d’onde de e (t) est représentée.
1. Donner l’oscillogramme de la tension u (t) aux bornes de la résistance R, de Vd1 et Vd2.

2. Calculer les valeurs moyennes et efficaces de e et de u.

II. DIODES ZENER

Exercice 1 :

Soit une batterie d’accumulateur ; on mesure sa tension de sortie à

vide Vo = 15 V et sa résistance interne Ri = 25 Ω. On dispose
d’une diode Zener 9V : 3W ayant IZmin = 10mA.
Vo
Calculer le courant ILmin et le courant ILmax qui peuvent être
stabilisateur de la figure ci-dessous sous ces conditions. On
suppose que la diode est idéale.
Exercice 2 :
Soit le stabilisateur de la figure de l’exercice 1 où La diode Zener à maintenant les caractéristiques
suivantes :Vz = 3V, IZmin = 5mA et IZmax= 433mA.La résistance Ri est égale à la résistance interne de
la source de tension d’entrée qui varie entre 4.5V et 5.5V simultanément avec le courant de charge:
Ri = 5Ω.
Déterminer les valeurs minimales et maximales de IL pour lesquelles il y a stabilisation.
Exercice 3 :

Préparé par MICHAEL KOUMBOU PIEMBE Page 2

Cours d’électronique analogique ING3 GMA/GII IUGET 221-2022

On désire relever les caractéristiques inverses d’une diode Zener(Ez

Zener = 6v ; Pmax =1.2W) avec une
source de tension variable de 0V à 12V.
1. Donner le schéma de montage
2. Calculer l’intensité du courant inverse maximal
3. Calculer la valeur de la résistance de protection Rp
Exercice 4 :
La différence de potentielle VL aux bornes
borne de la résistance
RL de la charge représentée sur la figure ci-dessous
ci est
régulée par une diode Zener
ner qui présente les caractéristiques V
suivantes :
Résistance dynamique rZ = 0 ; la tension générateur est
égale à 340V ; on mesure alors IZ = 30mA dans la diode
Zener et un courant IL = 50mA dans la charge. La tension de fonctionnement en charge vaut 220V.
1. Calculer la valeur de la résistance R
2. Sachant qu’un fonctionnement convenable de la diode Zener impose que le courant qui le
traverse reste supérieur à 3mA et inférieur à 50mA, calculer les intensités limites (max et
min) du courant IL dans la charge.
3. Calculer la valeur de la résistance R pour avoir ILmin = 0A.
4. La tension d’alimentation E diminue jusqu’à ne valoir que 300V. calculer la nouvel
nouvelle valeur
de l’intensité du courant dans la diode Zener sachant que R garde la valeur déterminée à la
question 1.
Exercie5 :
Les deux diodes du montage de la figure ci-dessous
ci dessous sont idéales et leur tenson Zener vaut Uz= 12V.
la tension u1 a la valeur de 36V.
1) Donner la courbe de la tension aux bornes de
chaque diode et de celle aux borne du résistor
R2= 100Ω. u1
2) sachant que R1 = 150Ω calculer les intensités
instantanées des courants i, i1 et i2 quand la
tension u passe par les varleurs suivantes (en
volts) : 10-12-24-36-48.
Exercice 6 :
Une diode Zener est utilisée dans le montage de la figure ci-dessous.
dessous. La tension Zener est utilisée
dans le montage de la figure ci-dessous.
dessous. La tension Zener Uz=45V.
1. calculer Rp pour que le courant i2 ait une intensité
de 200mA quand E=40V et sachant que RL=180Ω
2. quelle est alors la valeur de U aux bornes de RC ?
la valeur est conservée dans la suite du problème.
3. Calculer les intensités des trois courants quand la
tension d’entrée est E 60V.
4. Pour quelle valeur minimale de E la tension U
atteint-elle 45V ?
5. Tracer la courbe U=f(E)

Préparé par MICHAEL KOUMBOU PIEMBE Page 3

 Cours d’électronique analogique ING3 GMA/GII IUGET 221-2022

6. Donner l’expression du courant total pour U<45V et pour U= 45V.

7. A partir de quelle valeur de E y a-t-il stabilisation ?

III. APPLICATION DES DIODES A JONCTION

Exercice 1
La tension u est sinusoïdale alternative.
D est une diode supposée parfaite (tension de
seuilnulle).
La charge est une résistance R.
1- Quel est l'état de la diode quand u > 0 ?
En déduire la relation entre v et u.
2- Quel est l'état de la diode quand u < 0 ?
En déduire la tension v.
3-La valeur efficace de la tension u est de 10 V. R = 220 Ω.
a) Calculer < v > et < i >.
b) Calculer la valeur efficace de la tension v.
Exercice 2
1) Un transformateur à point milieu possède au secondaire deux enroulements ayant le même
nombre de conducteur.
1.1) Quel est le rôle du circuit magnétique d’un transformateur ?
1.2) Justifier que u2(t) = - u1(t).
1.3) Calculer le nombre de spires des enroulements du secondaire pour que la valeur efficace des
tensions u1(t) et u2(t) soit 10 V (le transformateur est supposé parfait. N1 = 460
2) On branche au secondaire du transformateur un pont redresseur constitué de deux diodes.

La charge du redresseur est une résistance R :

On suppose que la tension de seuil des diodes est nulle.
2.1) quel est l’état des diodes quand u1> 0 ?
2.2) quel est l’état des diodes quand u1< 0 ?
2.3) compléter en les justifiant les chronogrammes de v, uD1, uD2, i, iD1 et iD2 (cf. document réponse), v
étant la tension aux bornes de la charge.
On donne R = 10 Ω.
2.4) calculer les valeurs moyennes suivantes : <v>, <i>, < iD1>, et < iD2>
2.5) Montrer que Veff = U1eff = 10 V

Préparé par MICHAEL KOUMBOU PIEMBE Page 4

 Cours d’électronique analogique ING3 GMA/GII IUGET 221-2022

En déduire les valeurs efficaces des courants I, < ID1>, et < ID2>. Calculer la puissance consommée
par la résistance.
Exercice 3:
On alimente un récepteur résistif de résistance R = 50 Ohm avec un pont monophasé soumis à la
tension v=220√2 cosθ avec θ = 100πt.
Calculer :
3.1 Faire le montage
3.2 La valeur moyenne du courant dans R
3.3 Le taux d’ondulation de ce courant
3.4 La puissance dissipée dans R

Préparé par MICHAEL KOUMBOU PIEMBE Page 5
