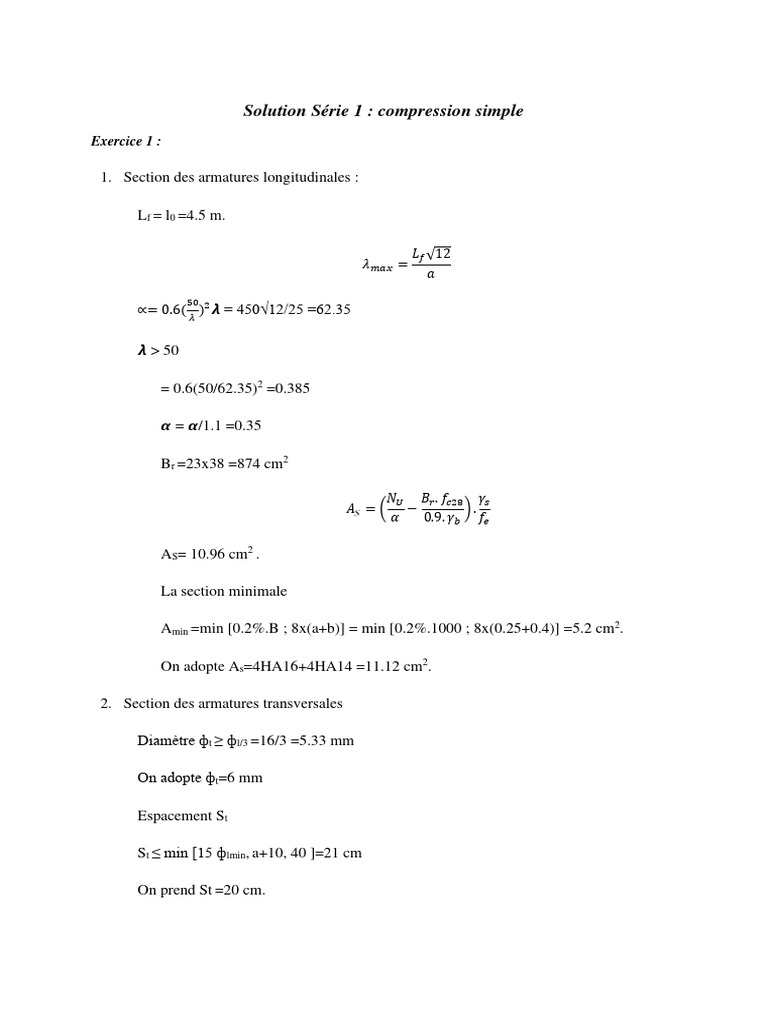

Solution Série 1 : compression simple

Exercice 1 :

1. Section des armatures longitudinales :

Lf = l0 =4.5 m.

𝐿𝑓 √12
𝜆𝑚𝑎𝑥 =
𝑎

50
∝= 0.6( 𝜆 )2𝞴 = 450√12/25 =62.35

𝞴 > 50

= 0.6(50/62.35)2 =0.385

𝞪 = 𝞪/1.1 =0.35

Br =23x38 =874 cm2

𝑁𝑈 𝐵𝑟 . 𝑓𝑐28 𝛾𝑠
𝐴𝑆 = ( − ).
𝛼 0.9. 𝛾𝑏 𝑓𝑒

AS= 10.96 cm2 .

La section minimale

Amin =min [0.2%.B ; 8x(a+b)] = min [0.2%.1000 ; 8x(0.25+0.4)] =5.2 cm2.

On adopte As=4HA16+4HA14 =11.12 cm2.

2. Section des armatures transversales

Diamètre фt ≥ фl/3 =16/3 =5.33 mm

On adopte фt=6 mm

Espacement St

St ≤ min [15 фlmin, a+10, 40 ]=21 cm

On prend St =20 cm.

Exercice 2:

1. Section des armatures longitudinales :

Lf = 0.7xl0 =2.1 m.

𝐿𝑓 √12
𝜆𝑚𝑎𝑥 =
𝑎

𝞴 = 210√12/20 =36.37 𝞴 ≤ 50

𝟎.𝟖𝟓
𝞪= 𝞴
𝟏+𝟎.𝟐( )𝟐
𝟑𝟓 Donc : 𝞪 = 0.699

Br =18x38 =684 cm2

𝑁𝑈 𝐵𝑟 . 𝑓𝑐28 𝛾𝑠
𝐴𝑆 = ( − ).
𝛼 0.9. 𝛾𝑏 𝑓𝑒

AS =8.42.10-4 m2 =8.42 cm2.

La section minimale

Amin =min [0.2%.B ; 8x(a+b)] = min [0.2%.800 ; 8x(0.20+0.4)] =4.8 cm2.

AS =max (Ath ,Amin ) =8.42 cm2.

On adopte As=6HA14 =9.24 cm2.

2. Section des armatures transversales

Diamètre фt ≥ фl/3 =14/3 =4.66 mm

On adopte фt=6 mm

Espacement St

St ≤ min [15 фlmin, a+10, 40 ]=21 cm

On prend St =20 cm
Exercise 3:

lf =3.2 m.

L’élancement λ :

𝐿𝑓 √12
𝜆𝑚𝑎𝑥 =
𝑎

Donc : 𝞴 = 36.95

Coefficient 𝞪 :

𝟎. 𝟖𝟓
𝞪=
𝞴
𝟏 + 𝟎. 𝟐( )𝟐
𝟑𝟓

𝞪=0.695

Les charges appliquées avant 90 jours :

Donc : 𝞪 =𝞪/1.1 =0.63

On adopte une section d’armature égale :

AS=8 HA16 =16.08 cm2.

La capacité portante :

𝐴𝑆. 𝑓𝑒 𝐵𝑟 . 𝑓𝑐28
𝑁𝑈 ≤ 𝛼 [ + ]
𝛾𝑠 0.9. 𝛾𝑏

NU ≤ 1.267 MN=1267 kN.

Exercice 4:

NU =1.35 G+1.5 Q=562.5 kN.

On prend 𝞴 =35

𝞪 =0.708

𝞪 =𝞪/1.1 =0.64

𝑁𝑈
𝐵𝑟 ≥ 𝑓 𝑓
𝛼(1% 𝑒 + 𝑐28 )Calcul de la section réduite du béton :
𝛾𝑠 0.9𝛾𝑏

Br ≥ 0.04586 m2=459 cm2.

𝑙𝑓 . √12
𝑎=
𝜆

a = 24.74 cm on prend a=25 cm.

Calcul du coté b

𝐵𝑟
𝑏= + 0.02
(𝑎 − 0.02)

b =0.21 m , on remarque b ˂ a

Donc on prend une section carrée de côté a=b= 25 cm.
