TP Béton Armé RAZZOUK YASSINE

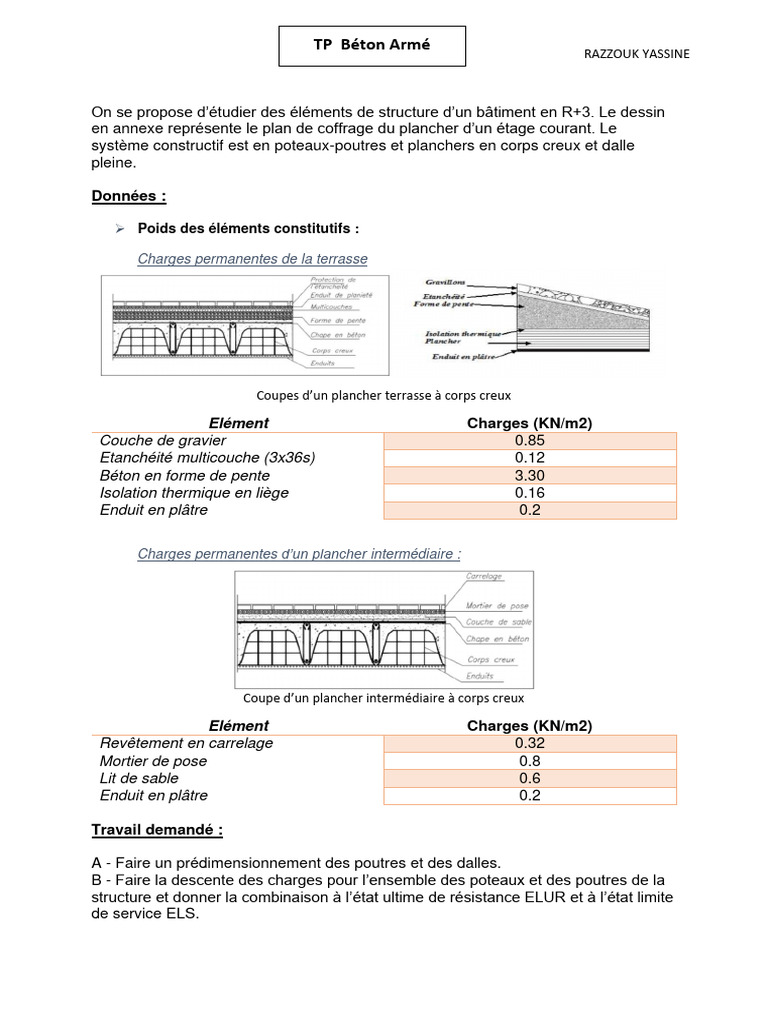

On se propose d’étudier des éléments de structure d’un bâtiment en R+3. Le dessin

en annexe représente le plan de coffrage du plancher d’un étage courant. Le
système constructif est en poteaux-poutres et planchers en corps creux et dalle
pleine.

Données :

➢ Poids des éléments constitutifs :

Charges permanentes de la terrasse

Coupes d’un plancher terrasse à corps creux

Elément Charges (KN/m2)

Couche de gravier 0.85
Etanchéité multicouche (3x36s) 0.12
Béton en forme de pente 3.30
Isolation thermique en liège 0.16
Enduit en plâtre 0.2

Charges permanentes d’un plancher intermédiaire :

Coupe d’un plancher intermédiaire à corps creux

Elément Charges (KN/m2)

Revêtement en carrelage 0.32
Mortier de pose 0.8
Lit de sable 0.6
Enduit en plâtre 0.2

Travail demandé :

A - Faire un prédimensionnement des poutres et des dalles.

B - Faire la descente des charges pour l’ensemble des poteaux et des poutres de la
structure et donner la combinaison à l’état ultime de résistance ELUR et à l’état limite
de service ELS.
 1 2 4 5
4 4 3
P1 P2 P3 P4
D E1(25x ) E2(25x ) E3(25x )

E15(25x )

E18(25x )

E21(25x )

E24(25x )
3

P5 E4(25x ) P6 P7 P8
C

E5(25x ) E6(25x )
E14(25x )

E17(25x )

E20(25x )

E23(25x )
3

P9 E7(25x ) P10 E825x ) P11 E9(25x ) P12

B

E16(25x )

E19(25x )

E22(25x )
E13(25x )
1,5

P14 P15 P16

P13
A

E10(25x ) E11(25x ) E12(25x )

1,5

Plancher Haut Etage Courant
