MINISTRE DE L’ÉDUCATION Niveau : 3ème Sciences technique

LYCÉE SECONDAIRE Épreuve : TECHNOLOGIE

BACHIR KRAYEF
DEVOIR DE SYNTHESE N°1 DECEMBRE 2022
Durée : 4h

CONSTITUTION DU SUJET : TRAVAIL DEMANDE :

 Un dossier technique pages :  A. Partie mécanique pages :
1/4, 2/4, 3/4 et 4/4. 1/8, 2/8, 3/8 et 4/8. (10 points).
 Un dossier réponses pages :  B. Partie électricité pages :
1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 et 8/8. 5/8, 6/8, 7/8 et 8/8. (10 points).

Observation : aucune documentation n'est autorisée. L'utilisation de la calculatrice est permise

Encaisseuse de coffrets d’extincteurs

1. Présentation du système :

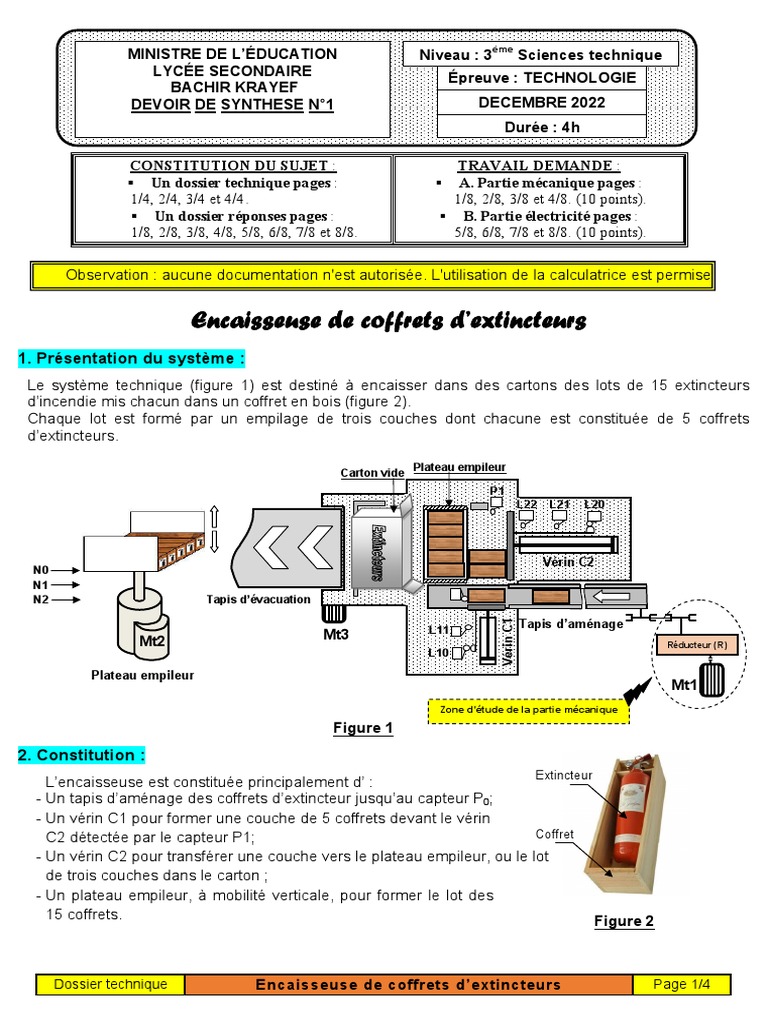

Le système technique (figure 1) est destiné à encaisser dans des cartons des lots de 15 extincteurs
d’incendie mis chacun dans un coffret en bois (figure 2).
Chaque lot est formé par un empilage de trois couches dont chacune est constituée de 5 coffrets
d’extincteurs.

Plateau empileur
Carton vide
P1
L22 L21 L20
Couche

Rangée 2

Vérin C2
N0
N1
N2 Tapis d’évacuation
Vérin C1

Tapis d’aménage
Mt3 L11
Mt2 Réducteur (R)
L10

Plateau empileur
Mt1
Zone d’étude de la partie mécanique

Figure 1
2. Constitution :
Extincteur
L’encaisseuse est constituée principalement d’ :
- Un tapis d’aménage des coffrets d’extincteur jusqu’au capteur P0;
- Un vérin C1 pour former une couche de 5 coffrets devant le vérin
C2 détectée par le capteur P1; Coffret
- Un vérin C2 pour transférer une couche vers le plateau empileur, ou le lot
de trois couches dans le carton ;
- Un plateau empileur, à mobilité verticale, pour former le lot des
15 coffrets. Figure 2

Dossier technique Encaisseuse de coffrets d’extincteurs Page 1/4

3. Fonctionnement :
3.1. Empilage :
Les coffrets sont regroupés en couches de 5. Celles-ci seront placées l’une sur l’autre pour former un lot
de trois couches à l’aide du plateau empileur (figure 3) selon six étapes décrites ci-dessous :
Lot prêt à
1 2 3 4 5 6 être encaissé
Descendre Transférer Descendre Transférer Monter les
couche 1 couche 2 couche 1 et 2 couche 3 3 couches

Figure 3

La montée et la descente, à une même vitesse, du plateau empileur sont assurées par un système
vis-écrous accouplé au moteur Mt2.
4. Mécanisme d’entrainement du tapis d’aménage :
Le tapis d’aménage est entrainé par un moteur Mt1 et un réducteur (R) donné par le dessin d’ensemble
à la page 4/4.
Le mécanisme d’entrainement du tapis d’aménage fonctionne comme suit :
La rotation de l’arbre moteur (Mt1) est transmise à la poulie (26) par un accouplement (non représenté)
et un engrenage (03,12).

Réducteur à engrenage en 3D éclaté

Dossier technique Encaisseuse de coffrets d’extincteurs Page 2/4

5. Nomenclature :
14 1 Joint plat 28 1 Ecrou H
13 2 Pied de centrage C60 27 1 Rondelle plate
12 1 Roue dentée C35 26 1 Poulie
11 2 Roulement 25 1 Clavette disque
10 1 Anneau élastique 24 1 Bouchon de remplissage S235
09 1 Arbre de sortie C35 23 4 Vis CHc
08 1 Clavette parallèle 22 1 Bouchon de vidange S235
07 1 Demi-carter gauche EN GJL200 21 1 Joint circulaire
06 8 Vis CHc 20 1 Rondelle frein
05 2 Roulement 19 1 Ecrou à encoches
04 1 Joint à lèvres 18 1 Bague entretoise S235
03 1 Pignon arbré C35 17 1 Joint à lèvres
02 2 Anneau élastique 16 1 Couvercle EN GJL 200
01 1 Couvercle EN GJL200 15 1 Demi-carter droit EN GJL 200
Rep Nb Désignation Matière Rep Nb Désignation Matière
Echelle 1 : 2 Mécanisme d’entrainement du tapis d’aménage

6. Composants normalisés :

Rondelles plates
Ecrous hexagonaux
d Pas a h d (diamètre nominal)
d
M6 1 10 5.2

M8 1.25 13 6.8
(1,15 a)

t
M 10 1.5 16 8.4
D
M 12 1.75 18 10.8
h a
M 14 2 21 12.8

M 16 2 24 14.8 S N L

M 20 2.5 30 18
d D t D t D t
M 24 3 36 21.5
12 20 2 24 2.5 37 3
M 30 3.5 46 25.6

16 30 3 32 3 40 3

20 36 3 40 3 50 3

24 45 4 50 4 60 4

Dossier technique Encaisseuse de coffrets d’extincteurs Page 3/4

 Echelle 1 :2
Mécanisme d’entrainement du tpis d’aménage

Dossier technique Encaisseuse de coffrets d’extincteurs Page 4/4
