RJ45 1

RJ45

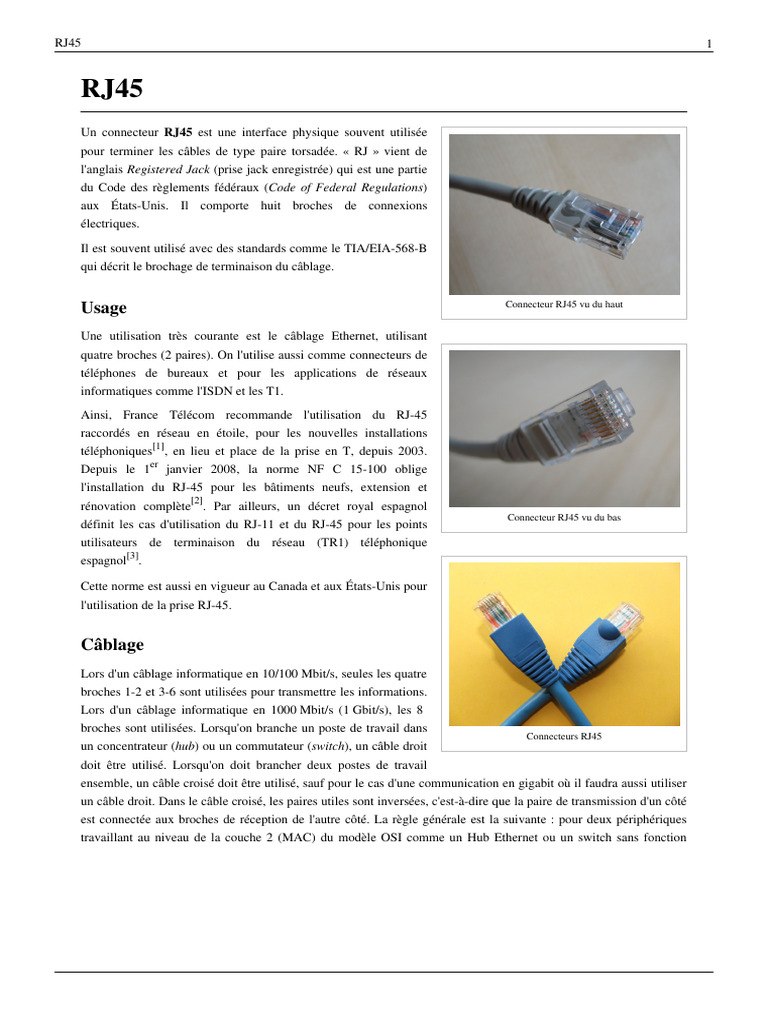

Un connecteur RJ45 est une interface physique souvent utilisée
pour terminer les câbles de type paire torsadée. « RJ » vient de
l'anglais Registered Jack (prise jack enregistrée) qui est une partie
du Code des règlements fédéraux (Code of Federal Regulations)
aux États-Unis. Il comporte huit broches de connexions
électriques.

Il est souvent utilisé avec des standards comme le TIA/EIA-568-B

qui décrit le brochage de terminaison du câblage.

Usage Connecteur RJ45 vu du haut

Une utilisation très courante est le câblage Ethernet, utilisant

quatre broches (2 paires). On l'utilise aussi comme connecteurs de
téléphones de bureaux et pour les applications de réseaux
informatiques comme l'ISDN et les T1.
Ainsi, France Télécom recommande l'utilisation du RJ-45
raccordés en réseau en étoile, pour les nouvelles installations
téléphoniques[1], en lieu et place de la prise en T, depuis 2003.
Depuis le 1er janvier 2008, la norme NF C 15-100 oblige
l'installation du RJ-45 pour les bâtiments neufs, extension et
rénovation complète[2]. Par ailleurs, un décret royal espagnol
Connecteur RJ45 vu du bas
définit les cas d'utilisation du RJ-11 et du RJ-45 pour les points
utilisateurs de terminaison du réseau (TR1) téléphonique
espagnol[3].

Cette norme est aussi en vigueur au Canada et aux États-Unis pour

l'utilisation de la prise RJ-45.

Câblage
Lors d'un câblage informatique en 10/100 Mbit/s, seules les quatre
broches 1-2 et 3-6 sont utilisées pour transmettre les informations.
Lors d'un câblage informatique en 1000 Mbit/s (1 Gbit/s), les 8
broches sont utilisées. Lorsqu'on branche un poste de travail dans
Connecteurs RJ45
un concentrateur (hub) ou un commutateur (switch), un câble droit
doit être utilisé. Lorsqu'on doit brancher deux postes de travail
ensemble, un câble croisé doit être utilisé, sauf pour le cas d'une communication en gigabit où il faudra aussi utiliser
un câble droit. Dans le câble croisé, les paires utiles sont inversées, c'est-à-dire que la paire de transmission d'un côté
est connectée aux broches de réception de l'autre côté. La règle générale est la suivante : pour deux périphériques
travaillant au niveau de la couche 2 (MAC) du modèle OSI comme un Hub Ethernet ou un switch sans fonction
RJ45 2

de routage, ou deux périphériques de la couche 3 (IP) comme un

PC ou un routeur, on utilise un câble croisé. Dès que l'on change
de couche entre deux équipements, on peut alors utiliser un câble
droit (PC à Switch, Routeur à Switch, Hub à PC, etc.).
Certains équipements modernes de réseau sont cependant capables
de faire du MDI/MDI-X, c'est-à-dire du (dé)croisement
automatique en fonction du type de câble utilisé, des adaptateurs
réseaux et de la situation présente. Ce (dé)croisement se fait de
manière logicielle au niveau d'un des deux adaptateurs (ou au sein
du système d'exploitation) après que ceux-ci se sont mis d'accord
sur l'adaptateur à inverser. Port RJ45 sur une carte réseau

Câblage droit
Le câble droit est utilisé pour connecter l'appareil à un
hub ou un switch.

Brochage de la prise RJ45

embout 1 ⇐===============⇒ embout 2

Deux normes de câblages sont principalement répandues : la norme de câblage T568A et la normes T568B. Ces
normes sont très similaires puisque seuls les paires 2 et 3 (orange et vert) sont interchangées.
Même si ces deux normes sont déployées, la norme T568A est principalement utilisée dans le domaine du résidentiel
alors que la norme T568B est plutôt employée dans le domaine professionnel[4],[5].
RJ45 3

T568A T568A

Couleur Couleur
no broche no paire no paire no broche

1 1 Blanc-vert Blanc-vert 1 1

2 1 Vert Vert 1 2

3 2 Blanc-orange Blanc-orange 2 3

4 3 Bleu Bleu 3 4

5 3 Blanc-bleu Blanc-bleu 3 5

6 2 Orange Orange 2 6

7 4 Blanc-Marron Blanc-Marron 4 7

8 4 Marron Marron 4 8

T568B T568B

Couleur Couleur
no broche no paire no paire no broche

1 1 Blanc-orange Blanc-orange 1 1

2 1 Orange Orange 1 2

3 2 Blanc-vert Blanc-vert 2 3

4 3 Bleu Bleu 3 4

5 3 Blanc-bleu Blanc-bleu 3 5

6 2 Vert Vert 2 6

7 4 Blanc-brun Blanc-brun 4 7

8 4 Brun Brun 4 8

Câblage croisé
Le câble croisé est utilisé pour connecter deux appareils identiques ensemble et ainsi s'affranchir d'un hub ou d'un
switch ; le croisement ci-dessous est valable pour les connexions 1000 Mbit/s (gigabit). La connexion d'un appareil à
un switch ou à un hub peut se faire par câble croisé à condition d'avoir un switch, un hub ou un adaptateur réseau qui
détecte le câblage (système de croisement Auto MDI/MDI-X). Depuis quelques années, la connexion entre deux PC
peut se faire par câble non croisé, la carte réseau étant capable d'analyser si le câble est croisé ou non (natif pour les
cartes gigabit).

embout 1 ⇐=======x=======⇒ embout 2

RJ45 4

code couleur T568A code couleur T568A croisé

Couleur Couleur
no broche no paire no paire no broche

1 3 Blanc-vert Blanc-orange 2 1

2 3 Vert Orange 2 2

3 2 Blanc-orange Blanc-vert 3 3

4 1 Bleu Blanc-brun 4 4

5 1 Blanc-bleu Brun 4 5

6 2 Orange Vert 3 6

7 4 Blanc-brun Bleu 1 7

8 4 Brun Blanc-bleu 1 8

Certains équipements un peu anciens ou certains types d'installations peuvent nécessiter d'avoir un câble croisé
uniquement avec les paires 2 et 3, les 2 autres paires (brins bleu/blanc-bleu et brun/blanc-brun) ne devant pas être
croisées. On a alors un câble croisé qui ne peut pas fonctionner en Gigabit/s (mais fonctionne donc en 10/100 Mbit/s)
et qui ressemble à ce qui suit :

code couleur T568A code couleur T568B

Couleur Couleur
no broche no paire no paire no broche

1 3 Blanc-vert Blanc-orange 2 1

2 3 Vert Orange 2 2

3 2 Blanc-orange Blanc-vert 3 3

4 1 Bleu Bleu 1 4

5 1 Blanc-bleu Blanc-bleu 1 5

6 2 Orange Vert 3 6

7 4 Blanc-brun Blanc-brun 4 7

8 4 Brun Brun 4 8

Il est donc conseillé d'avoir les 2 types de câbles croisés…

Aussi, plutôt que d'avoir un cordon croisé RJ45 mâle/RJ45 mâle, on peut préférer créer un « adaptateur croiseur » en
utilisant un connecteur RJ45 mâle et un connecteur RJ45 femelle en suivant les mêmes montages que ci-dessus.
Ainsi, en utilisant en plus un cordon réseau droit de la longueur qui nous intéresse, on obtient facilement un cordon
croisé sur mesure en passant par ce petit « adaptateur » (qui se trouve également dans le commerce). Le seul
inconvénient ici est qu'on ajoute des connectiques et donc autant de sources potentielles d'atténuation — voire de
perte — de signal…
