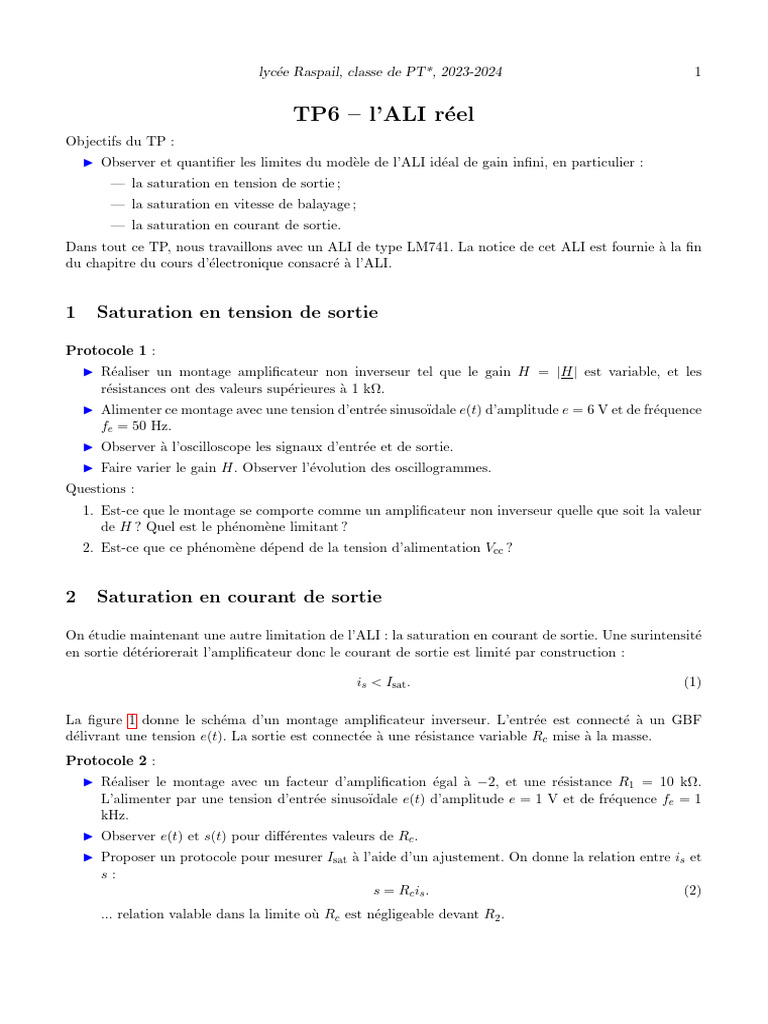

TP6 – l’ALI réel

Objectifs du TP :
I Observer et quantifier les limites du modèle de l’ALI idéal de gain infini, en particulier :
— la saturation en tension de sortie ;
— la saturation en vitesse de balayage ;
— la saturation en courant de sortie.
Dans tout ce TP, nous travaillons avec un ALI de type LM741. La notice de cet ALI est fournie à la fin
du chapitre du cours d’électronique consacré à l’ALI.

1 Saturation en tension de sortie

Protocole 1 :
I Réaliser un montage amplificateur non inverseur tel que le gain H = |H| est variable, et les
résistances ont des valeurs supérieures à 1 kΩ.
I Alimenter ce montage avec une tension d’entrée sinusoı̈dale e(t) d’amplitude e = 6 V et de fréquence
fe = 50 Hz.
I Observer à l’oscilloscope les signaux d’entrée et de sortie.
I Faire varier le gain H. Observer l’évolution des oscillogrammes.
Questions :
1. Est-ce que le montage se comporte comme un amplificateur non inverseur quelle que soit la valeur
de H ? Quel est le phénomène limitant ?
2. Est-ce que ce phénomène dépend de la tension d’alimentation Vcc ?

2 Saturation en courant de sortie

On étudie maintenant une autre limitation de l’ALI : la saturation en courant de sortie. Une surintensité
en sortie détériorerait l’amplificateur donc le courant de sortie est limité par construction :

is < Isat . (1)

La figure 1 donne le schéma d’un montage amplificateur inverseur. L’entrée est connecté à un GBF
délivrant une tension e(t). La sortie est connectée à une résistance variable Rc mise à la masse.
Protocole 2 :
I Réaliser le montage avec un facteur d’amplification égal à −2, et une résistance R1 = 10 kΩ.
L’alimenter par une tension d’entrée sinusoı̈dale e(t) d’amplitude e = 1 V et de fréquence fe = 1
kHz.
I Observer e(t) et s(t) pour différentes valeurs de Rc .
I Proposer un protocole pour mesurer Isat à l’aide d’un ajustement. On donne la relation entre is et
s:
s = Rc is . (2)
... relation valable dans la limite où Rc est négligeable devant R2 .
 lycée Raspail, classe de PT*, 2023-2024 2

R2
b b

R1
b b
-
b

e b +
s
b b b

Figure 1 – Montage amplificateur inverseur

I Réaliser le protocole.
I Évaluer l’incertitude ∆Isat sur une mesure.
Questions :
3. Le fonctionnement de l’ALI est-il toujours linéaire quelle que soit la valeur de Rc ? Comment
expliquer ce phénomène ?
4. Valider la mesure de Isat en la comparant avec la valeur Isource du constructeur (cf output short
circuit current dans la notice constructeur).

3 Saturation en vitesse de balayage

3.1 Rappels

La vitesse maximale de balayage σ, encore appelée slew rate, représente la variation maximale de tension
que peut reproduire un ALI en un temps donné. La grandeur σ est donc une tension par unité de temps
et s’exprime généralement en V·µs−1 . La  vitesse de variation du signal s(t)  est limitée par une valeur
finie :
ds
| | ≤ σ. (3)
dt
Ce défaut provoque la distorsion des signaux, c’est-à-dire la modification des formes à amplitude constante.

3.2 Mise en évidence

Protocole 3 :
I Réaliser un montage suiveur.
I Alimenter ce montage avec un signal rectangulaire e(t) d’amplitude 10 V et de fréquence 10 kHz.
I Observer les signaux d’entrée e(t) et de sortie s(t) pour plusieurs amplitudes de e(t).
Questions :
5. Pourquoi le montage suiveur ne peut-il pas restituer un signal de sortie identique au signal d’entrée ?
6. Comment mesurer la vitesse limite de balayage σ ? Déterminer une valeur σ ± ∆σ.
7. Est-ce que les valeurs obtenues pour σ dépendent de l’amplitude de e(t) ?
 lycée Raspail, classe de PT*, 2023-2024 3

8. Valider la mesure de σ en la comparant avec la valeur SR du constructeur (cf Slew Rate dans la
notice constructeur).

3.3 Analyse spectrale

Protocole 4 :
I Réaliser un montage amplificateur inverseur avec un gain de 2 pour une tension d’entrée sinusoı̈dale
e(t) d’amplitude e = 6 V et de fréquence fe = 10 kHz.
I Observer e(t) et s(t) à l’oscilloscope.
I Augmenter progressivement la valeur de la fréquence jusqu’à 20 kHz. Observer les oscillogrammes
de e(t) et s(t) pour différentes fréquences.
I Observer puis comparer l’évolution des spectres d’entrée et de sortie lorsque la fréquence augmente.
Question :
9. Comment évolue le spectre de s(t) lorsque f augmente ? Commenter.
