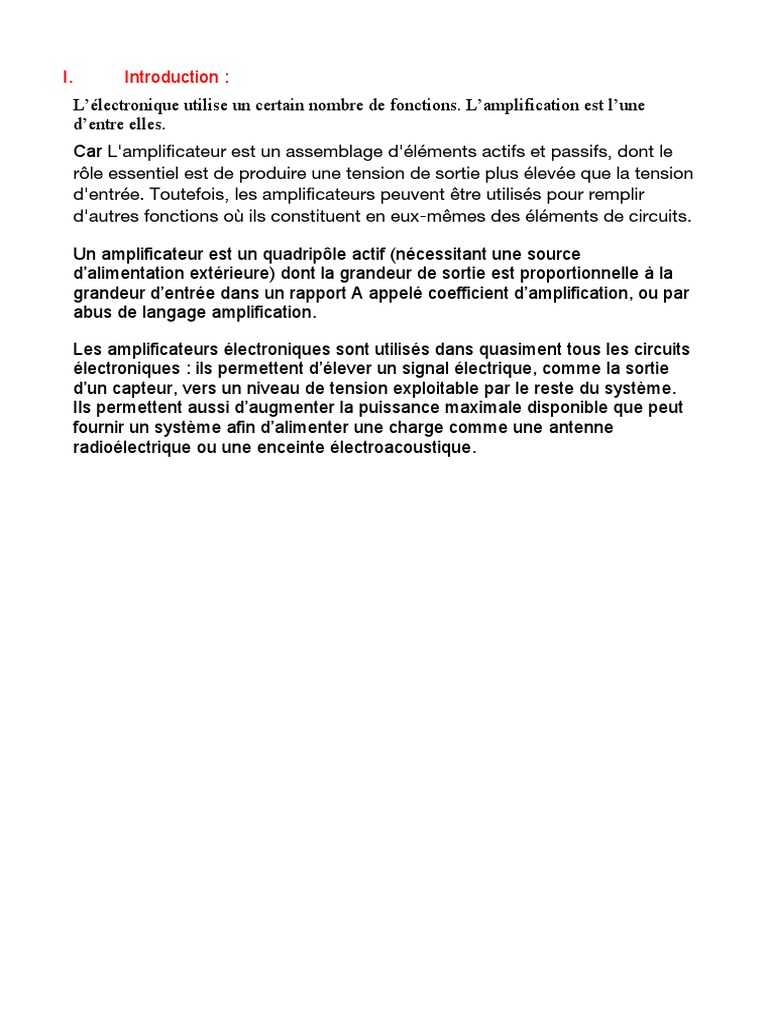

I.

Introduction :
L’électronique utilise un certain nombre de fonctions. L’amplification est l’une
d’entre elles.
Car L'amplificateur est un assemblage d'éléments actifs et passifs, dont le
rôle essentiel est de produire une tension de sortie plus élevée que la tension
d'entrée. Toutefois, les amplificateurs peuvent être utilisés pour remplir
d'autres fonctions où ils constituent en eux-mêmes des éléments de circuits.

Un amplificateur est un quadripôle actif (nécessitant une source

d’alimentation extérieure) dont la grandeur de sortie est proportionnelle à la
grandeur d’entrée dans un rapport A appelé coefficient d’amplification, ou par
abus de langage amplification.

Les amplificateurs électroniques sont utilisés dans quasiment tous les circuits
électroniques : ils permettent d’élever un signal électrique, comme la sortie
d’un capteur, vers un niveau de tension exploitable par le reste du système.
Ils permettent aussi d’augmenter la puissance maximale disponible que peut
fournir un système afin d’alimenter une charge comme une antenne
radioélectrique ou une enceinte électroacoustique.
A) Dans ce TP on a utilisé les composant suivant :
Les composant avec leur définition :
1-La Résistance :
- Résistance (électrique)

-
- Symbole européen d'une résistance dans un circuit.

Données clés
Unités SI ohm

Dimension
M·L 2·T -3·I

-2

Nature Grandeur scalaire extensive

Symbole R
usuel

Lien à U = R.I

d'autres
grandeurs

La résistance est utilisée pour diminue l’intensité du courant

2- le condensateur :
Un condensateur est composé de deux plaques de conducteurs, appelées
les armatures, séparées par un isolant électrique. Formellement, il sert de
réservoir à électrons : on peut le remplir d’électrons ou le vider en mettant
une tension sur ses entrées. Les charges sont stockées dans les armatures,
l'isolant empêchant tout courant entre les armatures, toute fuite. Les charges
positives s'accumulent sur une armature, alors que les charges négatives
s'accumulent sur l'autre. De plus, la charge sur une armature est l'exact égal
de l'autre, en valeur absolue.
3- Le Transistor :
Le transistor est le composant électronique actif essentiel en électronique
utilisé essentiellement comme interrupteur commandé et pour
l'augmentation, mais également pour stabiliser une tension, moduler un
signal mais aussi de nombreuses autres utilisations.

4- Le générateur de basses fréquences :

Un générateur de basses fréquences (GBF), encore appelé générateur de

fonction ou plus couramment « synthé », est un appareil utilisé dans le
domaine de l'électronique à des fins de test ou de dépannage de cartes
électroniques. Un GBF permet de délivrer un signal avec la fréquence
désirée sous forme de sinusoïdes, de créneaux, ou de triangles. Ce signal
peut être observé grâce à un oscilloscope en effectuant un simple montage
électrique.
De nombreux paramètres de réglage permettent de modifier la forme du
signal général. En effet, il est possible de modifier la fréquence et le rapport
cyclique mais aussi de modifier l'amplitude du signal, voire de le moduler
avec un autre signal. L'ajout d'une composante continue est également
souvent possible.
Les générateurs numériques constitués sur la base de DSP peuvent être
programmables et générer des formes de signal quasi quelconques. Pour
cela, il suffit de créer une table de fonction polynomiale et de la rentrer
comme une table d'échantillon à fournir au CNA.
Un GBF peut également être utilisé dans des montages complexes.
5- Oscilloscope :

Un oscilloscope, ou oscillographe, est un instrument de mesure destiné à

visualiser un signal électrique, le plus souvent variable au cours du temps. Il
est utilisé par de nombreux scientifiques afin de visualiser soit des tensions
électriques, soit diverses autres grandeurs physiques préalablement
transformées en tension au moyen d'un convertisseur adapté ou de capteurs.
La courbe de rendu d'un oscilloscope est appelée oscillogramme.
On distingue généralement les oscilloscopes analogiques qui utilisent
directement un multiple de la tension d'entrée pour produire la déviation du
spot et les oscilloscopes numériques qui transforment, préalablement à tout
traitement, la tension d'entrée en nombre. L'affichage est reconstruit après
coup. Il devient alors une fonction annexe de l'appareil qui peut même en être
dépourvu, la visualisation du signal étant effectuée par un ordinateur
extérieur relié à l'oscilloscope.
6- Générateur :

un générateur électrique est un dispositif qui permet de produire de

l'énergie électrique à partir d'une autre forme d'énergie,
B) Le code de couleur :
Code des couleurs des résistances La correspondance entre les chiffres et
les couleurs des anneaux constitue ce qu'on appelle le code des couleurs
et permet de déterminer la valeur en Ohms d'une résistance.

Exemple :
a. Pour des résistances :
*bleu-rouge-argent : R=620ῼ±10%
*Gris-rouge-vert-argent : R=8.2Mῼ±10%
*Jaune-violet-orange-or : R=47Kῼ±5%
b. Pour les condensateurs
*rouge-rouge-orange :c=22nF
*Jaune-Violet-Orange :c=47Nf
II. Réalisation d’un amplificateur BF a deux étages
-But de Tp :
Dans se Tp on se propose de faire l’étude et la réalisation d’un amplificateur basse
fréquence a un seul étages.
1) L’étude théorique : l’étude d’un amplificateur a transistor est divisée en deux
parties : une étude statique et une autre dynamique.
a) L’étude théorique : cette étude est nécessaire pour déterminer les résistances de
polarisation du circuit.
Le courant d’émetteur I E est égal au courant du collecteur I C . ¿
Le point de fonctionnement Q du transistor est choisi au milieu de la droite de
charge ( V CE =0.5 V CC ) pour une amplification sans distorsions.
RC
Sachant que le gain GV est égale a- R on déduit RC et R E tel que RC ¿ GV R E
E

V CC V1
RE ; I P ¿ 10 I B ; R1=R 2
2. I C (1+G¿¿ V )¿ V2

b) l’étude dynamique : cette étude est nécessaire pour déterminer l’impédance

d’entrée Z e, l’impédance de sortie Z s, le gain en tension Gv et le gain en courantGi. Le
schéma équivalent doit être donné.
2) L’étude pratique :
Montrer le circuit de la figure (1) en tenant compte de la liste des composants
suivante Ra =100Kῼ (ajustable),
R1=18 kῼ , R2 ¿2.2 kῼ , R 3=2.7 kῼ , R4 =220 ῼ , R5 ¿ 100 kῼ , R6 =16 kῼ , R 7=10 kῼ , R 8=1 kῼ , R L =47 kῼ , C1=390

Figure (2) circuit (premier étage)

Ensuite, on amplifie notre signal sinusoïdal à une fréquence 1kHZ a partir de GBF et
on règle le générateur pour qu’il puisse nous délivrer une tension crête à crête de 9v
V CM =4.8 V

V BE=0.7 V

V EM =0.33 V

a) Calcule de V CE etV CB
V CE =V CB +V BE et I E=I C + I B

V CE =0.5 ×V CC

alors V CE =0.5 ×V CC=0.5 × 9=4.5 V

D’où on obtient :V CB=V CE −V BE=4.5−0.7=3.8 V

b) calcule I C
(V CC −V BE )
On sait aussi que : I C = RB

R1 × R 2 18 ×103 ×2.2 ×103

R B= = =1089.10 ῼ RB =1089.10 ῼ
R1 + R 2 18× 103 +2.2× 103

9−0.7 −3
I C= =7.62×10 A
1089.10

2.2 mesure du signal de sortie aux borne de la charge, et déduire le gain en tension
V e =0.35 V

V S =3 V

sV 3
G= V = 0.35 =8.57 V
e

Calcule déphasage :
ΔT
φ= ×360
T

ΔT=0.5
T=2*0.5=1
0.5
φ= ×360=180 °
1
 3) Etude dynamique :

Etude vis à vis des sources de tension et courant variables

Vcc R1 RC
C2
iB
Rg C1
h11 h21.iB RL

eg
R2 RE CE

Schéma équivalent en petits signaux

Rg iB h21.iB

ve h11 RC vs
eg R1 R2
 Gain en tension à vide
Rg iB h21.iB

eg ve h11 RC vs
R1 R2

vs=-h21iB.RC Gv =- h21RC
vBE ve h21ve.RC h1
vs= -
iB= = h1
1

h1 h1
1 1 Gv=-Rc/Re
1

Résistance d ’entrée

Rg ie iB h21.iB

eg ve h11 RC vs
R1 R2

Ze=Ve/Ie=Vce/Ie
 Résistance de sortie

i B h21.iB
Rg

ve h11 vs
eg RC
R1 R2

ZS=RC
