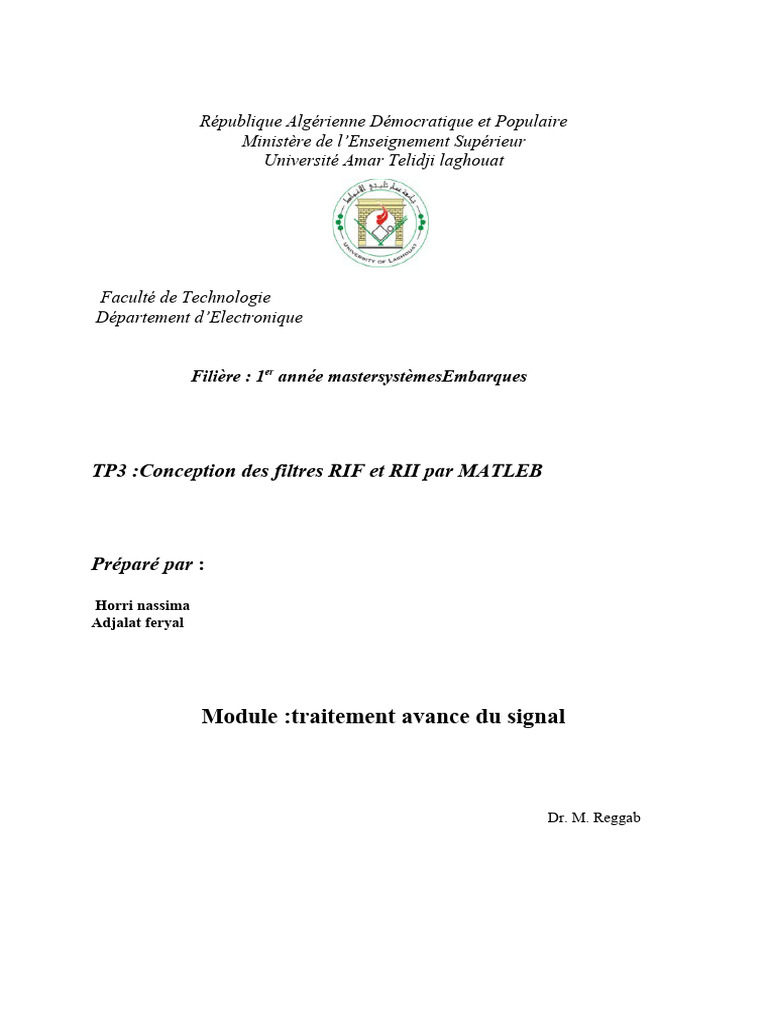

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur

Université Amar Telidji laghouat

Faculté de Technologie
Département d’Electronique

Filière : 1er année mastersystèmesEmbarques

TP3 :Conception des filtres RIF et RII par MATLEB

Préparé par :

Horri nassima
Adjalat feryal

Module :traitement avance du signal

Dr. M. Reggab
Objectifs :
Apprendre comment concevoir un filtre RIF (réponse impulsionnelle Final) avec les
caractéristiques de fréquence données par la méthode des fenêtres
Apprendre comment concevoir un filtre RII (réponse impulsionnelle infinie) avec les
caractéristiques de fréquence données par méthode de la transformation bilinéaire.

INTRODUCTION :
En électronique un filtre est un circuit linéaire qui transmet une grandeur électrique ( courant
ou tension) selon sa répartition en fréquence
La conception d'un filtre débute normalement par la spécificationde la réponse en fréquence
souhaitée.
Cette réponse en fréquence peut être (par exemple) spécifiée par un certain nombre de points
reliés par des lignes droites.

Les Types de Filtres :

 Filtre passe-bas :Un filtre passe-bas est un filtre qui laisse passer les basses
fréquences et qui atténue les hautes fréquences, c'est-à-dire les fréquences supérieures
à la fréquence de coupure f c.

 Filtre passe-haut : Un filtre passe-haut est un filtre qui laisse passer les hautes
fréquences et qui atténue les basses fréquences, c'est-à-dire les fréquences inférieures à
la fréquence de coupure f c.

 Filtre passe-bande : Un filtre passe-bande est un filtre ne laissant passer qu’une

bande ou intervalle de fréquences compris entre une fréquence de coupure basse et une
fréquence de coupure haute du filtre.

● Méthode de Transformation bilinéaire :

Utile pour reproduire dans le domaine discret un bon filtre connu dans le domaine continu par sa fonction
de transfert dans le domaine de Laplace.
C’est la méthode la plus populaire. Il faut faire un "Mapping" du plan P au plan Z.

f c=
2
T ( )
tan tan
fdT
2
; T=
1
fs

T : Période d’échantillonnage
f s: Fréquence d’échantillonnage
fc: Fréquence de coupure analogique
f d : Fréquence de coupure numérique
Filtre de Butterworth :
Un filtre de Butterworth est un type de filtre linéaire, conçu pour posséder un gain aussi
constant que possible dans sa bande passante

1
H ( s )= 2 N 🡺 Le gabarit
1+S

A-Conception d’un filtre RIF par la méthode des fenêtres :

1-La conception d’un filtre passe-bas RIF par la fenêtre rectangulaire :

● Nombre de points du filtre =31 points

● Fréquence de coupure 800 HZ

● Fréquence d’échantillonnage 8000 HZ

Le programme :
2-La conception d’un filtre passe-bande RIF en utilisant la fenêtre
Hanning :

● Nombre de points du filtre =31 points

● Fréquence de coupure inferieur 1000 HZ

● Fréquence de coupure supérieur 1400 HZ

● Fréquence d’échantillonnage 8000 HZ

3-la conception d’un filtre passe-haut en utilisant la fenêtre Henning :

● Nombre de points du filtre =31 points

● Fréquence de coupure 1500 HZ

● Fréquence d’échantillonnage 8000 HZ

WnB=2*pi*1500/8000

WnB =
1.1781
B = riffntr(31,2,1.1781,0,4)
Les gains du filtre pour la bond
1000hz=-59.36dB
50
Magnitude (dB)

0
X: 992.2
Y: -59.36
-50

-100
0 500 1000 1500 2000 2500 3000 3500 4000
Frequency (Hz)

1000
Phase (degrees)

-1000

-2000
0 500 1000 1500 2000 2500 3000 3500 4000

1500hz=-3.46 Frequency (Hz)

3000hz=-0.01
B-Conception d’un filtre RIF par la méthode de transformation
bilinéaire :

1-La conception d’un filtre passe-bas RII par la méthode bilinéaire de la

transformé en Z :
● Ordre du filtre =2 de type Butterworth

● Fréquence de coupure = 1800 HZ

● Fréquence d’échantillonnage =8000 HZ

2- la conception d’un filtre passe-bande RII par la méthode
bilinéaire :

● Ordre du filtre =2 de type Butterworth

● Fréquence de coupure = 1000 HZ

● Fréquence d’échantillonnage =1400 HZ

● Fréquence d’échantillonnage =8000 HZ

500hr=-26.12dB
2500hz=-29.70dB

1200HZ=-0.4dB

● Conclusion :

Notre travail a porté essentiellement sur deux méthodes de conception , la

méthode des fenetres pour les filtres RIF et la méthode de la transformation
bilinéaire pour les filtre RII
Filtre RIF :
 toujours stable
 phase linéaire
 faciles a concevoir
 pas d’équivalent en analogique
*Filtre RII :
 Peuvent etre instables
 Phase non linéaire
 Ordre souvent plus faible que RI
⮚ la Méthode Transformation bilinéaire c’est la méthode la plus populaire de conception
d’un filtre RII.
