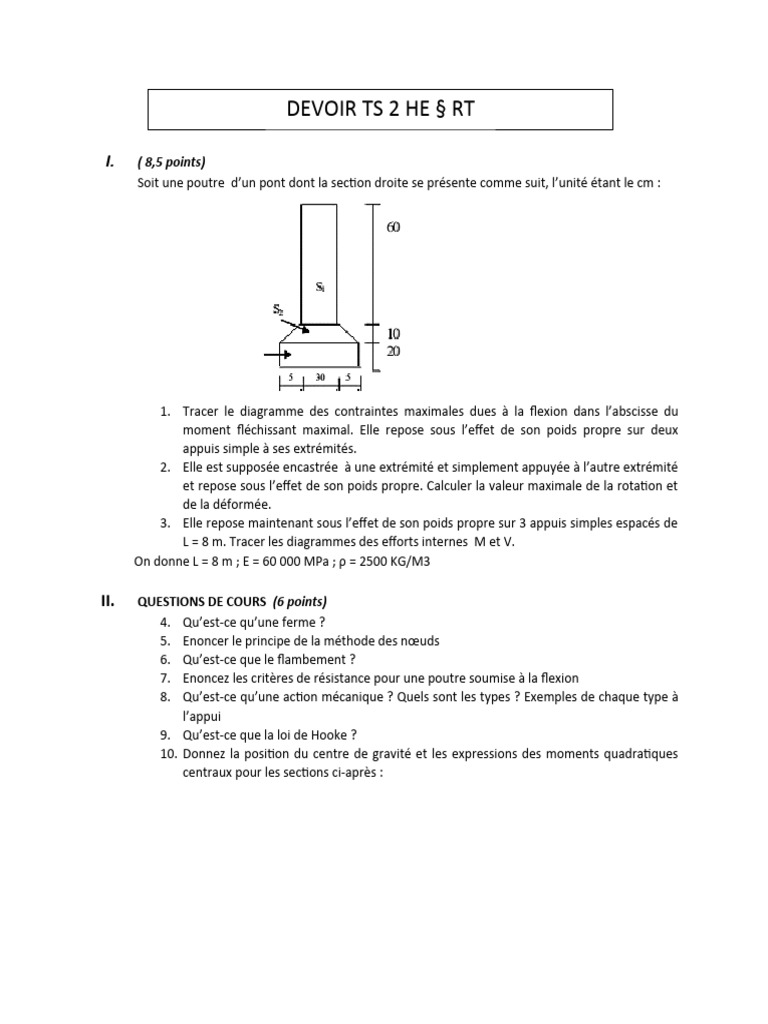

DEVOIR TS 2 HE § RT

I. ( 8,5 points)
Soit une poutre d’un pont dont la section droite se présente comme suit, l’unité étant le cm :

1. Tracer le diagramme des contraintes maximales dues à la flexion dans l’abscisse du

moment fléchissant maximal. Elle repose sous l’effet de son poids propre sur deux
appuis simple à ses extrémités.
2. Elle est supposée encastrée à une extrémité et simplement appuyée à l’autre extrémité
et repose sous l’effet de son poids propre. Calculer la valeur maximale de la rotation et
de la déformée.
3. Elle repose maintenant sous l’effet de son poids propre sur 3 appuis simples espacés de
L = 8 m. Tracer les diagrammes des efforts internes M et V.
On donne L = 8 m ; E = 60 000 MPa ; ρ = 2500 KG/M3

II. QUESTIONS DE COURS (6 points)

4. Qu’est-ce qu’une ferme ?
5. Enoncer le principe de la méthode des nœuds
6. Qu’est-ce que le flambement ?
7. Enoncez les critères de résistance pour une poutre soumise à la flexion
8. Qu’est-ce qu’une action mécanique ? Quels sont les types ? Exemples de chaque type à
l’appui
9. Qu’est-ce que la loi de Hooke ?
10. Donnez la position du centre de gravité et les expressions des moments quadratiques
centraux pour les sections ci-après :
III. (5,5 points)
On considère le système ci-après, toutes les barres sont de longueur L/2 :

Avec le poids de la poutre ci-dessus de longueur 8 m appliquée aux nœuds Al et Ai sous la forme
de charges ponctuelles d’égale intensité.
11. Calculer les efforts action-barres à l’aide de la méthode des nœuds
12. Vérifier les résultats obtenus à l’aide de l’épure de CREMONA.

On donne L = 6 m.
