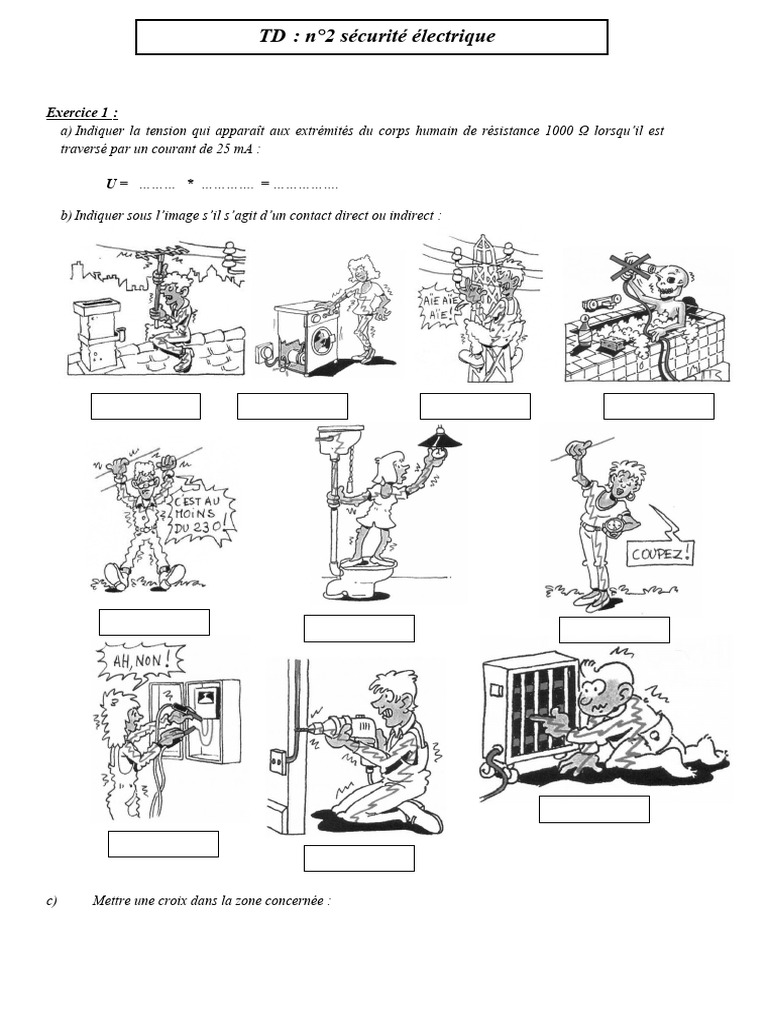

TD : n°2 sécurité électrique

Exercice 1 :
a) Indiquer la tension qui apparaît aux extrémités du corps humain de résistance 1000 Ω lorsqu’il est
traversé par un courant de 25 mA :

U = ……… * …………. = …………….

b) Indiquer sous l’image s’il s’agit d’un contact direct ou indirect :

c) Mettre une croix dans la zone concernée :

 Cas Courant Durée Zone 1 Zone 2 Zone 3 Zone 4
1 0,3 A 50 ms
2 0,2 mA 7s
3 20 mA 1s
4 2A 0,1 s
5 0,05 A 5s

Exercice 2 :

1) Mettre une ou plusieurs croix dans la ou les colonnes concernées par la protection assurée

Matériels ou moyens Contact direct Contact indirect Brûlures, rayons UV

Gants isolants
Tapis isolant
Disjoncteur différentiel + terre
Casque isolant
Interrupteur différentiel + terre
Outils isolants
Fils aériens sur poteaux
Fils isolés
Transformateur de séparation
230/230v
Transformateur de sécurité 230/24v
Matériel classe I
Matériel classe II
Armoire fermée à clef

Exercice 3 :

a) Indiquer la quelle zone pour un courant de 0,05A et 0,05s

Zone …… Y a t-il danger ? ……………..

b) Indiquer la quelle zone pour un courant de 0,0002A et 2s

Zone …… Y a t-il danger ? ……………..

c) Indiquer le type de contact possible lorsque vous toucher la carcasse de la chaudière

…………………..

d) Indiquer le type de contact possible lorsque vous faites un dépannage dans une armoire électrique
…………………..

e) Vous devez effectuer un travail sur un chantier humide, indiquer la tension de fonctionnement de la perceuse
……….

f) Pour nettoyer l’intérieur d’une citerne à fuel, indiquer la tension de fonctionnement de la baladeuse
……….

2
 TD : n°3 sécurité électrique

Exercice 1
Dans les locaux d’habitation la tension limite est de 50v (hors salle de bains) et la sensibilité du
dispositif général différentiel est de 500mA S (Sélectif), indiquer la valeur maximale de la résistance de
la prise de terre des masses d’utilisation

R = –––––––– =………….

a) Indiquer la plage de fonctionnement de ce disjoncteur (en mA) de ……….…… à ……..……

b) Dans un local la tension limite est de 50v et la résistance de la prise de terre ne peut pas être réalisée avec
une valeur inférieure à 400Ω. Calculer le courant maximal de défaut et choisir la sensibilité la plus appropriée
du différentiel

Courant de défaut : ……………………………

Sensibilité du DDR : ………………………….
Exercice 2 :
la valeur de la résistance Ra dépend des conditions locales du milieu (humidité, nature du
sol..)et de la qualité de sa réalisation (organisation de la mise à la terre , sa valeur est donné
Ul
par la relation Ra
In
1. Pour un local mouillé (salle de bain Ul=25V) quelle doit être la valeur maximale de la
résistance de la prise de terre si on utilise un disjoncteur différentiel ayant une sensibilité
In=30mA ?
2. cette valeur de la résistance de la prise de terre constitue-t-elle un défaut électrique pour un local sec (Ul=50V)
équipé d’un disjoncteur de 500mA ?

Exercice 3 :
Sur une installation électrique, on note la présence d'un disjoncteur différentiel de 500 mA.
La tension limite de sécurité UL est de 50 V~.
Quelle doit être la valeur maximale de la résistance de terre RU de cette installation ?

Exercice4 :
Le moteur du lave-linge, se met en défaut d'isolement (contact entre phase et la masse R = 0 Ω). La
résistance du neutre RN = 20 Ω et de la prise de terre RU= 34 ohms.
1. Déterminer le courant de défaut : Id
2. Déterminer la tension de défaut : Ud
3. Est-ce dangereux pour les personnes ? Si oui pourquoi ?

Exercice 4 :
Dans un sol rocheux, on est parvenu à réaliser une prise de terre RU de 80 Ω.
Pour être protégé en schéma TT avec une tension limite de sécurité de 25 V, quelle doit être la sensibilité max du
différentiel du disjoncteur général

Exercice 5 :

Dans une boulangerie, SLT TT la résistance de la prise de terre R U est de 40 Ω, le disjoncteur à l'arrivée du
réseau a un différentiel de 0,5 A.

Quelle sera la tension Ud à laquelle seront portées les masses en cas de défaut ?
 Exercice 6 :

Une piscine nécessite une pompe pour son installation de filtrage d'eau. La résistance de la prise de prise de
terre RU étant de 150 Ω :

Quel doit être la sensibilité du différentiel de protection

Exercice 7 :
1. Y a-t-il sélectivité totale entre A et B ?
2. Y a-t-il sélectivité totale entre A et C ?

Exercice 8 :
Compléter le tableau :
30mA 30mA 300mA 300mA 300mA 300mA
ins 30mA ins
selectif ins selectif 50ms 400ms

30mA 30mA 30mA 30mA 500mA

ins 30mA ins 30mA ins
ins ins ins 50ms

Sélectivité
ampérmétrique
Sélectivité
chronométriqu
e
Sélectivité total
