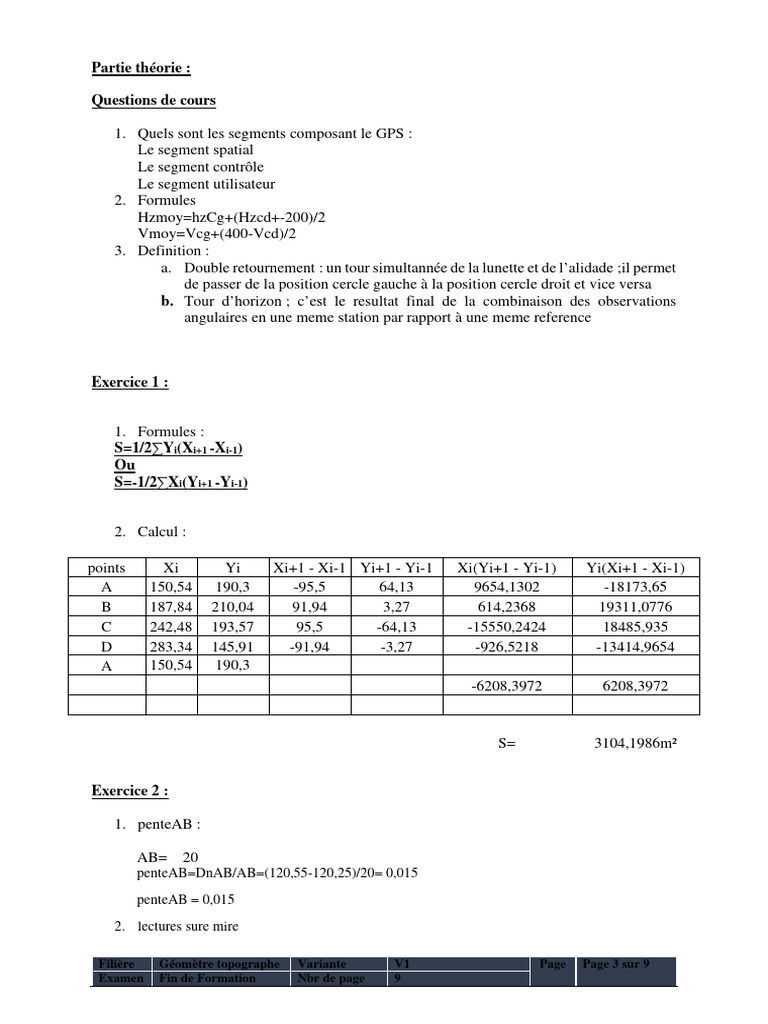

Partie théorie :

Questions de cours

1. Quels sont les segments composant le GPS :

Le segment spatial
Le segment contrôle
Le segment utilisateur
2. Formules
Hzmoy=hzCg+(Hzcd+-200)/2
Vmoy=Vcg+(400-Vcd)/2
3. Definition :
a. Double retournement : un tour simultannée de la lunette et de l’alidade ;il permet
de passer de la position cercle gauche à la position cercle droit et vice versa
b. Tour d’horizon ; c’est le resultat final de la combinaison des observations
angulaires en une meme station par rapport à une meme reference

Exercice 1 :

1. Formules :
S=1/2∑Yi(Xi+1 -Xi-1)
Ou
S=-1/2∑Xi(Yi+1 -Yi-1)

2. Calcul :

points Xi Yi Xi+1 - Xi-1 Yi+1 - Yi-1 Xi(Yi+1 - Yi-1) Yi(Xi+1 - Xi-1)

A 150,54 190,3 -95,5 64,13 9654,1302 -18173,65
B 187,84 210,04 91,94 3,27 614,2368 19311,0776
C 242,48 193,57 95,5 -64,13 -15550,2424 18485,935
D 283,34 145,91 -91,94 -3,27 -926,5218 -13414,9654
A 150,54 190,3
-6208,3972 6208,3972

S= 3104,1986m²

Exercice 2 :

1. penteAB :

AB= 20
penteAB=DnAB/AB=(120,55-120,25)/20= 0,015
penteAB = 0,015
2. lectures sure mire

Filière Géomètre topographe Variante V1 Page Page 3 sur 9

Examen Fin de Formation Nbr de page 9
 pente AP1=penteAB
lA-lP1=AP1*penteAB
lP1=lA-AP1*penteAB
lP1=1,25-4*0,015
lP1= 1,19
lP2= 1,1
lP3= 1,025
lB= 0,95
3. angle vertical

tani=pente
i=tan-1(pente)
i=tan-1(0.015)=0.955gr
V=100-i=99.045gr

les lectures sur mire des differents piquets doivent etre égales à ht=1.500m

Filière Géomètre topographe Variante V1 Page Page 4 sur 9

Examen Fin de Formation Nbr de page 9
Partie pratique :

Sujet1 :

Exercice 1 :

1. V0moy de la station : 0 =∑ 0 /∑ ou 0 = 1/ ∑ 0

Filière Géomètre topographe Variante V1 Page Page 5 sur 9

Examen Fin de Formation Nbr de page 9
2. V0moy de la station CC1

Calcul de la station CC1

Coordonnées des points d'appui
Matricule X Y
Station CC1 118001.910 363696.011
Référence T1 118070.728 364003.912
Référence B1 118679.061 365280.187

Calcul du V0 de la station
Référence Gis. DH AH V0
T1 13.9988 315.498 86.3690 327.6298
B1 25.7157 1722.831 98.0876 327.6281
Valeur du V0 avant calcul 327.6284
Valeur du V0 après calcul pondéré 327.6284

3. V0moy de la station T1

Calcul de la station T1

Coordonnées des points d'appui

Matricule X Y
Station T1 118070.728 364003.912
Référence CC1 118001.910 363696.011
Référence B1 118679.061 365280.187

Calcul du V0 de la station
Référence Gis. DH AH V0
CC1 213.9988 315.498 59.4982 154.5006
B1 28.3163 1413.841 273.8139 154.5024
Valeur du V0 avant calcul 154.5021
Valeur du V0 après calcul pondéré 154.5021

4. Les coordonnées du point 1

Calcul des coordonnées de 1 depuis CC1 et contrôle de T1 ou inversement

X1=118438.320 et Y1=363580.272

5. Les coordonnées du point 1

Calcul des coordonnées de 1 depuis CC1 et contrôle de T1 ou inversement

X1=118438.320 et Y1=363580.272

Filière Géomètre topographe Variante V1 Page Page 6 sur 9

Examen Fin de Formation Nbr de page 9
 Exercice 2 :
1. Calcul des angles verticaux Vmoy
Vmoy = (VCG – VCD + 400) / 2
Station Points visés VCG (gr) VCD (gr) Vmoy
A 85,260 314,744 85.258
S
B 100,830 299,164 100.833

2. Dh
Dh=TB*cos(VB-100) =29.997

3. Hauteur

AB=x+y

X=tan(100-VA)*TB*cos(VB-100)

Y= TP*sin(VB-100)

AB= 7.465m

4. ZA=ZS+ht+Dh/tanVA=208.573m
5. ZB=201.107

Filière Géomètre topographe Variante V1 Page Page 7 sur 9

Examen Fin de Formation Nbr de page 9
 Sujet2 :

Exercice 1 :

Alt Alt
stations point Dh Dénivelé Dénivelé
brute
Comp
compensés
Angles V en gon
h. t. visé en m en moyenne en m (mm) en m
V V V m
CG CD moy
R1
250,345 250,345
A 16,18 80,008 320,006 80,001 5,257
5,26 5
A R1 16,2 119,998 280,002 119,998 -5,263
255,605 255,61
B 19,44 90,004 309,998 90,003 3,078
3,073 6
B A 19,42 109,955 290,005 109,975 -3,068
258,678 258,689
C 17,73 79,056 320,932 79,062 6,051
6,055 5
C B 17,75 120,942 279,056 120,943 -6,059
264,733 264,749
D 9,64 91,989 308,101 91,944 1,226
1,224 3
D C 9,66 108,011 291,989 108,011 -1,222
265,957 265,976
E 10,02 77,365 322,645 77,36 3,722
3,725 3
E D 10,04 122,635 277,365 122,635 -3,728
269,682 269,704
R2 18,24 110,732 289,26 110,736 -3,105
-3,088 6
R2 E 18,22 89,269 310,531 89,369 3,071
266,594 266,622
91,27 16,249

Ef= 266.594-266.622=-0.028

C=-ef

Compensation/au distances

Distances moyennes

R1A=16,19 c1= 4,9668018

AB=19,43 c2 5,96077572
BC=17,74 c3 5,44231401
CD=9,65 c4 2,96044703
DE=10,03 c5 3,07702421
ER2=18,23 c6 5,59263723

Filière Géomètre topographe Variante V1 Page Page 8 sur 9

Examen Fin de Formation Nbr de page 9
Exercice 2 :
1. Gisements et distances
∆XAB= -11,57
∆YAB= 12,08

∆XAC= -29,9
∆YAC= 3,7

∆XBC= -18,33
∆YBC= -8,38

Les gisements :
GAB= 351,373gr GAC= 307,838gr GBC= 272,701gr

Les distances :
DAB= 16,727 DAC= 30,128 DBC= 20,155

2. Surfaces de triangle
S=1/2*a*b*sinC=1/2*b*c*sinA=1/2*a*c*sinB

Exemple
S=1/2*AB*AC*sin(GAB-GAC)=159.193m2

3. Allure

4. Surface graphique:

S=b*h/2 avec respect de l’échelle du dessin
