Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

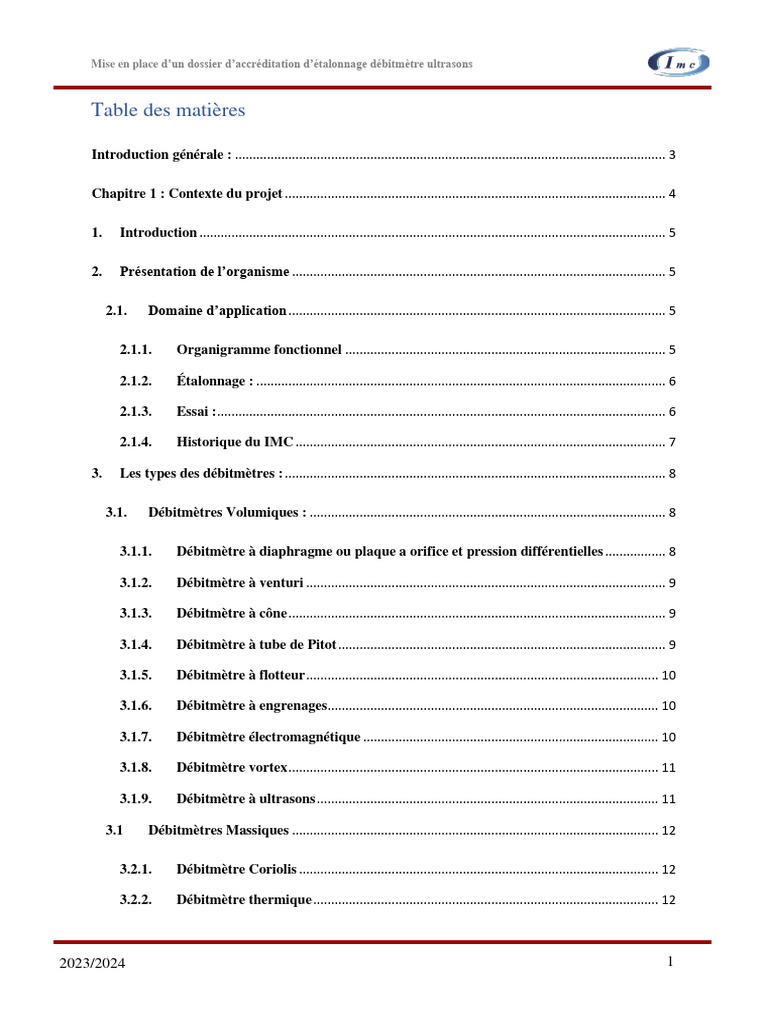

Table des matières

Introduction générale : ......................................................................................................................... 3

Chapitre 1 : Contexte du projet ........................................................................................................... 4

1. Introduction ................................................................................................................................... 5

2. Présentation de l’organisme ......................................................................................................... 5

2.1. Domaine d’application .......................................................................................................... 5

2.1.1. Organigramme fonctionnel .......................................................................................... 5

2.1.2. Étalonnage : ................................................................................................................... 6

2.1.3. Essai : .............................................................................................................................. 6

2.1.4. Historique du IMC ........................................................................................................ 7

3. Les types des débitmètres : ........................................................................................................... 8

3.1. Débitmètres Volumiques : .................................................................................................... 8

3.1.1. Débitmètre à diaphragme ou plaque a orifice et pression différentielles ................. 8

3.1.2. Débitmètre à venturi ..................................................................................................... 9

3.1.3. Débitmètre à cône .......................................................................................................... 9

3.1.4. Débitmètre à tube de Pitot ............................................................................................ 9

3.1.5. Débitmètre à flotteur ................................................................................................... 10

3.1.6. Débitmètre à engrenages............................................................................................. 10

3.1.7. Débitmètre électromagnétique ................................................................................... 10

3.1.8. Débitmètre vortex ........................................................................................................ 11

3.1.9. Débitmètre à ultrasons ................................................................................................ 11

3.1 Débitmètres Massiques ....................................................................................................... 12

3.2.1. Débitmètre Coriolis ..................................................................................................... 12

3.2.2. Débitmètre thermique ................................................................................................. 12

2023/2024 1
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

3.2.3. Débitmètre à ultrasons ................................................................................................ 12

4. Les laboratoires accrédités par ILAC/COFRAC en étalonnage des débitmètres ................. 13

5. Les débitmètres ultrasoniques .................................................................................................... 14

5.1. Méthode d’étalonnage des débitmètres ultrasonique ....................................................... 15

5.1.1. Les norme et les guide utiliser pour étalonnage débitmètres .................................. 15

Liste des figures

Figure 1:organigramme fonctionnel du IMC _______________________________________________________ 5
Figure 2: historique du IMC ____________________________________________________________________ 7
Figure 3: débitmètre à diaphragme ou plaque a orifice et pression différentielle _________________________ 8
Figure 4: débitmètre à venturi __________________________________________________________________ 9
Figure 5: débitmètre à cône ___________________________________________________________________ 9
Figure 6: débitmètre à tube de Pitot ____________________________________________________________ 10
Figure 7: débitmètre électromagnétique ________________________________________________________ 10
Figure 8: débitmètre à ultrasons _______________________________________________________________ 11
Figure 9: débitmètre à ultrasons 2éme version ___________________________________________________ 11
Figure 10: débitmètre à ultrasons en ligne _______________________________________________________ 12

Liste des tableaux

Tableau 1: les essais _________________________________________________________________________ 6
Tableau 2: les laboratoires accrédités par ILAC/COFRAC en étalonnage des débitmètres __________________ 13
Tableau 3: les avantagés et les inconvénients des débitmètres ultrasoniques ___________________________ 14

2023/2024 2
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

Introduction générale :

De nos jours, les entreprises attachent une importance capitale à la précision de leurs
instruments de mesure, non seulement pour répondre aux normes de qualité, de sécurité,
d'efficacité des processus et de préservation de l'environnement, mais également pour garantir
la fiabilité de leurs opérations. Dans ce contexte, la métrologie des liquides en écoulement joue
un rôle essentiel. Les normes de mesure, souvent désignées sous le terme de "méthodes
d'étalonnage", pour les débitmètres liquides doivent non seulement assurer des étalonnages
précis et des vérifications adaptées aux conditions d'utilisation, mais également garantir une
traçabilité métrologique aux étalons nationaux pour répondre aux exigences spécifiées.

Le choix d'une méthode d'étalonnage et de vérification pour un débitmètre liquide dépendra de

la compatibilité du principe de mesure avec la grandeur à évaluer, ainsi que des exigences en
termes d'incertitude d'étalonnage.

L'étalonnage d'un débitmètre vise à vérifier et à ajuster la précision de ses mesures. Plusieurs
approches d'étalonnage sont utilisées, toutes reposant sur la comparaison du débitmètre avec un
modèle de référence de plus grande précision.

Dans le cadre de notre projet chez IMC Métrologie, nous nous engageons à mettre en place un
processus d'étalonnage pour un débitmètre ultrasonique, visant à garantir une mesure précise et
fiable des débits liquides.

2023/2024 3
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

Chapitre 1 :
Contexte du
projet

2023/2024 4
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

1. Introduction

Dans ce chapitre, nous présentons de manière générale le contexte et les objectifs de ce projet.
Nous commençons par présenter l'organisme d'accueil : IMC Métrologie. Ensuite, nous mettons
l'accent sur le sujet traité et exposons la motivation ayant conduit à son élaboration.

2. Présentation de l’organisme

IMC Métrologie est Créé en 2008, IMC métrologie est un ensemble de laboratoire de
métrologie, spécialisée dans le domaine d'étalonnage, la vérification des équipements de
mesure, la qualification des environnements maîtrisés et apparentés et les essais de tarage de
soupapes. Filiale du Groupe NF INSTRUMENTATION & CONTROLS, IMC Métrologie est
l’une des sociétés fondatrices de la chambre syndicale.

Accrédités par l’organisme national d’accréditation TUNAC selon les exigences de la norme
internationale ISO/IEC 17025 :2017.

Certifiés ASPEC ICEB (International Clean Room Education Board) pour la métrologie des
salles propres et environnements maîtrisés apparentés. Il est le seul laboratoire tunisien certifié
ASPEC en métrologie des salles propres et environnements maîtrisés apparentés depuis 2015,
il intervenu auprès des industries équipées de salles propres, de fabricants de dispositifs
médicaux, d’établissements de santé.

2.1. Domaine d’application

2.1.1. Organigramme fonctionnel

Figure 1:organigramme fonctionnel du IMC

2023/2024 5
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

2.1.2. Étalonnage :

• Température et hygrométrie • Électricité

• Pression
• Drive
• Masse & Pesage

IMC Métrologie est accrédité TUNAC dans les domaines suivants :

➢ Métrologie des Températures :

Etalonnage en température de -20°C à +300°C.

- Thermomètres numériques incluant des sondes platine, des couples thermométriques

(thermocouples), des thermomètres à dilatation de liquide (mercure et alcool), et des
thermomètres analogiques tels que ceux à cadran, à sonde, et capteur autonome.

➢ Métrologie des Masses :

• Couvre une gamme de 1g à 20 Kg.
➢ Pesage :
• Englobe une gamme de 1g à 2 T.
➢ Métrologie d'Electricité & Magnétisme :
• Pour la tension continue allant de 10 mv à 700 V.
• Pour la tension alternative allant de 20 mv à 320V.
• Pour le courant continu allant de 0,1 mA à 5 A.

Cette accréditation permet à IMC Métrologie d'offrir des services étendus en métrologie,
couvrant un large éventail de besoins en termes de mesure et d'étalonnage dans ces domaines
spécifiques.

2.1.3. Essai :

Tableau 1: les essais

Tarage des soupapes Qualification

- Contrôle et réglage des soupapes - Blocs opératoires et Milieux hospitaliers
- Remise en état des soupapes - Poste de Sécurité Microbiologique
- Vannes de régulation - Salles blanches

2023/2024 6
Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

2.1.4. Historique du IMC

Figure 2: historique du IMC

2023/2024 7
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

3. Les types des débitmètres :

La métrologie des débitmètres revêt une importance cruciale dans l'assurance de mesures
précises du débit des fluides. Qu'est-ce qu'un débitmètre ?

Un débitmètre constitue un dispositif de mesure employé pour évaluer le volume de fluide

circulant à travers une conduite. Son rôle se révèle indispensable dans diverses applications
industrielles, où il assure la surveillance et la régulation du débit des fluides. Pour déterminer
le type de débitmètre nécessaire, il est essentiel de prendre en compte plusieurs facteurs tels que
le type de fluide à mesurer, la pression maximale du fluide, la température minimale et
maximale, ainsi que les débits minimaux et maximaux à mesurer. Les technologies de
débitmètres courantes incluent les débitmètres à diaphragme, à venturi, à flotteur,
électromagnétiques, à vortex, à ultrasons, Coriolis et thermiques.

Une Explication Détaillée des Différents Types de Débitmètres

3.1. Débitmètres Volumiques :

Les débitmètres volumiques évaluent le débit en quantifiant le volume de fluide s'écoulant à

travers une conduite sur une période définie. Voici les types de débitmètres volumiques
largement employés :
3.1.1. Débitmètre à diaphragme ou plaque a orifice et pression
différentielles

Le débitmètre à pression différentielle avec un dispositif de restriction convient à la mesure du

débit de liquides, de gaz propres et de vapeur. Il exploite la différence de pression engendrée
par le passage du fluide à travers un élément restrictif tel qu'une plaque à orifice ou un
diaphragme. Cette variation de pression est détectée par des capteurs spécifiques et convertie
en valeur de débit.

Figure 3: débitmètre à diaphragme ou plaque a orifice et pression différentielle

2023/2024 8
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

3.1.2. Débitmètre à venturi

Le débitmètre à venturi est employé pour évaluer le débit de liquides et de gaz, qu'ils soient
propres, chargés ou très chargés. Il est constitué d'une section conique de tuyauterie où la vitesse
du fluide s'accroît, facilitant ainsi la mesure du débit en se basant sur la différence de pression
entre deux points spécifiques.

Figure 4: débitmètre à venturi

3.1.3. Débitmètre à cône

Le débitmètre à cône est spécialement conçu pour évaluer le débit de liquides propres, chargés
ou très chargés. Il est constitué d'une tuyauterie qui s'élargit, avec un cône positionné au centre
de celle-ci. La variation de pression entre l'entrée et la sortie du cône est utilisée pour calculer
le débit du fluide qui le traverse.

Figure 5: débitmètre à cône

3.1.4. Débitmètre à tube de Pitot

Le débitmètre à tube de Pitot est utilisé pour évaluer le débit des gaz et des liquides propres ou
légèrement chargés. Il est constitué d'un tube de mesure positionné parallèlement au flux à
l'intérieur de la conduite. La variation de pression entre l'entrée et la sortie du tube est exploitée
pour calculer le débit. L'avantage principal de ce dispositif réside dans le fait qu'il ne perturbe

2023/2024 9
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

pas l'écoulement dans la conduite, préservant ainsi une vitesse plus élevée et une efficacité
accrue.

Figure 6: débitmètre à tube de Pitot

3.1.5. Débitmètre à flotteur

Ce débitmètre a été spécialement conçu pour mesurer avec précision le débit de liquides
propres, chargés et visqueux, ainsi que de gaz propres. Son fonctionnement repose sur un
flotteur dont la position varie en fonction du débit, permettant ainsi une quantification précise
du volume circulant.

3.1.6. Débitmètre à engrenages

Les débitmètres à engrenages sont idéaux pour mesurer le débit de liquides propres, chargés et
visqueux, ainsi que de gaz propres. Ils fonctionnent en utilisant la rotation d'une paire
d'engrenages pour calculer avec précision le volume de fluide circulant

3.1.7. Débitmètre électromagnétique

Ce débitmètre électromagnétique convient parfaitement à la mesure du débit de liquides

propres, chargés, visqueux et conducteurs. Son fonctionnement repose sur la création d'un

Figure 7: débitmètre électromagnétique

2023/2024 10
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

champ magnétique qui induit une force électromotrice proportionnelle à la vitesse d'écoulement
du fluide. Cette méthode permet une quantification précise du débit volumétrique.

3.1.8. Débitmètre vortex

Le débitmètre à vortex est spécialement conçu pour mesurer avec précision le débit de liquides
non contaminés, y compris ceux chargés, ainsi que de gaz propres. Il utilise les tourbillons créés
par l'écoulement du fluide pour effectuer la mesure de débit de manière fiable et efficace.

3.1.9. Débitmètre à ultrasons

Ce débitmètre non intrusif est spécialement conçu pour mesurer le débit de liquides clairs. Il est
conçu pour fonctionner avec des fluides non conducteurs et repose sur l'utilisation d'ondes
ultrasonores pour évaluer le temps de transit du fluide, ce qui permet ensuite de calculer
précisément le débit.

Figure 8: débitmètre à ultrasons

Les débitmètres de pointe actuels offrent la capacité de mesurer la vapeur saturée, et sont
également disponibles en version portable. Ils permettent une surveillance continue et
ininterrompue du débit.

Figure 9: débitmètre à ultrasons 2éme version

2023/2024 11
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

3.1 Débitmètres Massiques

Les débitmètres massiques mesurent le débit en quantifiant la masse du fluide qui traverse une
conduite pendant un laps de temps spécifique. Voici les types couramment utilisés de
débitmètres massiques.

3.2.1. Débitmètre Coriolis

Le débitmètre Coriolis est idéal pour la mesure du débit de divers types de fluides tels que
liquides propres, chargés, très chargés, polyphasiques, ainsi que de gaz propres et chargés. Son
fonctionnement repose sur la détection de la déviation causée par les forces de Coriolis lorsque
le fluide s'écoule à travers un tube vibrant. Ce dispositif offre une précision et une fiabilité
élevées dans la mesure des débits de fluides complexes.

3.2.2. Débitmètre thermique

Les débitmètres thermiques sont adaptés pour la mesure du débit de liquides propres, de gaz
propres ainsi que de gaz chargés. Ils fonctionnent en mesurant le débit à travers la détection du
transfert de chaleur induit par le flux du fluide. Pour une mesure précise et fiable du débit, ces
instruments sont idéaux pour une variété d'applications impliquant des fluides divers.

3.2.3. Débitmètre à ultrasons

Les débitmètres ultrasoniques en ligne sont des dispositifs utilisés pour mesurer les flux de gaz
tels que l'air ou l'azote. Ils intègrent des corrections de pression et de température pour garantir
une mesure précise du débit massique.

Figure 10: débitmètre à ultrasons en ligne

2023/2024 12
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

4. Les laboratoires accrédités par ILAC/COFRAC en étalonnage

des débitmètres

Selon les normes ILAC/COFRAC, plusieurs laboratoires et entreprises sont accrédités pour
l'étalonnage des débitmètres. Parmi ceux-ci, voici cinq exemples significatifs :

Tableau 2: les laboratoires accrédités par ILAC/COFRAC en étalonnage des débitmètres

Le Centre d'Étalonnage
Bronkhorst

Polycontrols

Faure Herman

JFB Calibration

Testo Industriel Services FR

❖ En se basant sur les informations précédentes, une brève définition des différents types de
débitmètres a été établie. Cependant, dans le cadre de notre projet, nous allons approfondir
l'étude du débitmètre ultrasonique. Ce dispositif de mesure offre des avantages uniques et
une précision accrue, ce qui en fait un sujet d'étude pertinent et intéressant pour notre projet.

2023/2024 13
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

5. Les débitmètres ultrasoniques

Les débitmètres ultrasoniques en ligne présentent plusieurs avantages par rapport à d'autres
types de débitmètres :

Tableau 3: les avantagés et les inconvénients des débitmètres ultrasoniques

Avantages Inconvénients
• Précision et Fiabilité : • Coût Initial :
Les débitmètres ultrasoniques offrent une mesure Bien que les débitmètres ultrasoniques offrent des
précise du débit massique, même dans des avantages significatifs, leur coût initial peut être plus
conditions difficiles, ce qui les rend fiables pour élevé que celui d'autres types de débitmètres [1].
divers fluides [1][2].
• Polyvalence : • Installation Invasive :
Ils peuvent mesurer une variété de fluides, y Certains modèles nécessitent une installation plus
compris des fluides non-conducteurs tels que l'eau invasive, contrairement aux débitmètres
pure ou les hydrocarbures, ce qui n'est pas électromagnétiques à insertion qui peuvent être plus
possible avec d'autres types de débitmètres [1]. simples à installer dans certaines situations [4].
• Installation Facile :
Ils s'adaptent à toutes les tuyauteries,
indépendamment du diamètre et du matériau, et
sont rapides à installer [1][2].
• Maintenance Réduite :
Ces débitmètres ne nécessitent que peu
d'entretien, ce qui en fait une solution économique
à long terme [5].
• Durabilité :
Les débitmètres ultrasoniques ont une durée de
vie plus longue par rapport à d'autres technologies
de mesure de débit [5].

❖ En résumé, les débitmètres ultrasoniques en ligne se distinguent par leur précision, leur
polyvalence et leur faible besoin d'entretien, mais peuvent présenter un coût initial plus
élevé et nécessiter une installation plus complexe dans certains cas spécifiques.

2023/2024 14
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

5.1. Méthode d’étalonnage des débitmètres ultrasonique

Pour garantir une flexibilité et une réactivité optimales lorsque le déplacement du débitmètre
sur site est impossible, les opérations de vérification et d'étalonnage peuvent être réalisées sur
place. À l'aide de simulateurs spécialisés, plusieurs débitmètres peuvent être vérifiés, ce qui
permet de détecter et de corriger les erreurs potentielles entre le débitmètre, son émetteur et les
boucles de signalisation.

L'étalonnage des débitmètres vise à évaluer la différence entre les mesures fournies par
l'instrument et une valeur de référence connue avec une certaine marge d'erreur déterminée.
Cette procédure assure la précision des mesures effectuées par l'instrument en les comparant à
une norme ou une spécification établie. En identifiant les écarts, l'étalonnage permet de corriger
les éventuelles erreurs de l'instrument afin d'assurer une mesure juste et fiable. (Selon le VIM3,
JCGM200) « Opération qui, dans des conditions spécifiées, établit en une première étape une
relation entre les valeurs et les incertitudes de mesure associées qui sont fournies par des étalons
et les indications correspondantes avec les incertitudes associées, puis utilise en une seconde
étape cette information pour établir une relation permettant d'obtenir un résultat de mesure à
partir d'une indication.

❖ NOTE 1 : Un étalonnage peut être exprimé sous la forme d'un énoncé, d'une fonction
d'étalonnage, d'un diagramme d'étalonnage, d'une courbe d'étalonnage ou d'une table
d'étalonnage. Dans certains cas, il peut consister en une correction additive ou multiplicative
de l'indication avec une incertitude de mesure associée.
❖ NOTE 2 : Il convient de ne pas confondre l'étalonnage avec l'ajustage d'un système de
mesure, souvent appelé improprement « auto-étalonnage », ni avec la vérification de
l'étalonnage. »

5.1.1. Les norme et les guide utiliser pour étalonnage débitmètres

Les normes ISO 9368 et 4185 fixent les lignes directrices pour l'incertitude dans le mesurage
du temps durant l'étalonnage, avec une durée recommandée d'au moins 30 secondes. Bien que
la plupart des experts en étalonnage de débitmètre s'accordent qu'une durée d'étalonnage d'au
moins de 60 secondes est nécessaire.

2023/2024 15
 Mise en place d’un dossier d’accréditation d’étalonnage débitmètre ultrasons

- Référence normative

Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est
faite, constituent des dispositions valables pour la présente partie de l'ISO 9368. Au moment
de la publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision
et les parties prenantes des accords fondés sur la présente partie de l'ISO 9368 sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-
après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en
vigueur à un moment donné.

• ISO 4006 : Mesure de débit des fluides dans les conduites fermées — Vocabulaire et
symboles.

• ISO 4185 : 1980, Mesure de débit des liquides dans les conduites fermées — Méthode
par pesée.

• ISO 5168 : 1978, Mesure de débit des fluides — Calcul de l'erreur limite sur une mesure
de débit.

• OlML — Recommandations internationale n° 33 : 1973, Valeur conventionnelle du

résultat des pesées dans l'air.

2023/2024 16
