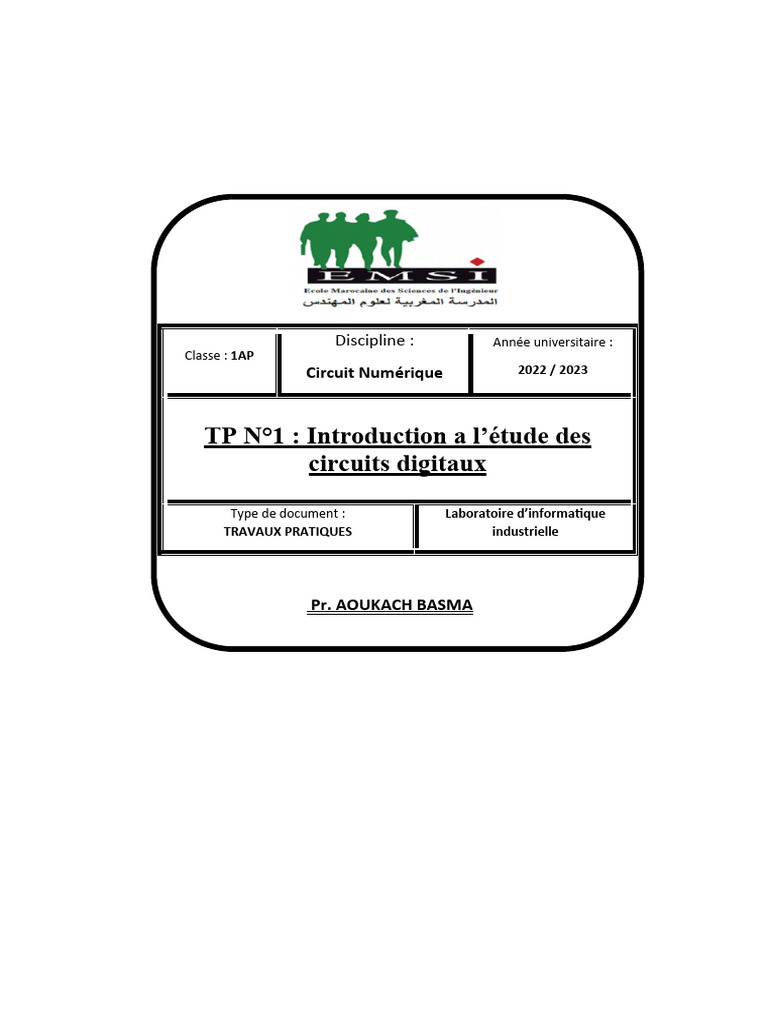

Discipline : Année universitaire :

Classe : 1AP
Circuit Numérique 2022 / 2023

TP N°1 : Introduction a l’étude des

circuits digitaux
Type de document : Laboratoire d’informatique
TRAVAUX PRATIQUES industrielle

Pr. AOUKACH BASMA

 Travaux Pratiques Circuit Numérique Logique Combinatoire

I. Objectif
Lors de cette manipulation, l’étudiant doit :
Comprendre le fonctionnement des portes logiques.
Maitriser le logiciel de simulation Quartus.
Créer et valider des logigrammes d’une complexité quelconque.
Simulation sous le logiciel Quartus pour vérifier le fonctionnement des circuits

II. Réalisation de quelques fonctions logiques

1. Fonction F1

F1
B

a- Exprimer F1 en fonction de A et B
b- Câbler la fonction sous le logiciel Quartus
c- Simuler et Vérifier sa table de vérité

2. Fonction F2

F2
B

a- Exprimer F2 en fonction de A et B
b- Câbler la fonction sous le logiciel Quartus
c- Simuler et Vérifier sa table de vérité

Page 2
 Travaux Pratiques Circuit Numérique Logique Combinatoire

3. Fonction F3
Réaliser la porte ou exclusif à partir des portes logiques NAND
a- Etablir l’équation logique de cette fonction
b- Donner le schéma de câblage sous Quartus (4 portes)
c- Simuler la fonction F3 et vérifier sa table de vérité

4. Fonction F4

A B C F4
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 1

a- Etablir l’équation logique de la fonction F4

b- Simplifier la fonction F4 on se basant sur les lois d’algèbre de Boole
c- Câbler cette fonction en utilisant le minimum de portes logiques (2 portes)
d- Vérifier sa table de vérité

Page 3
