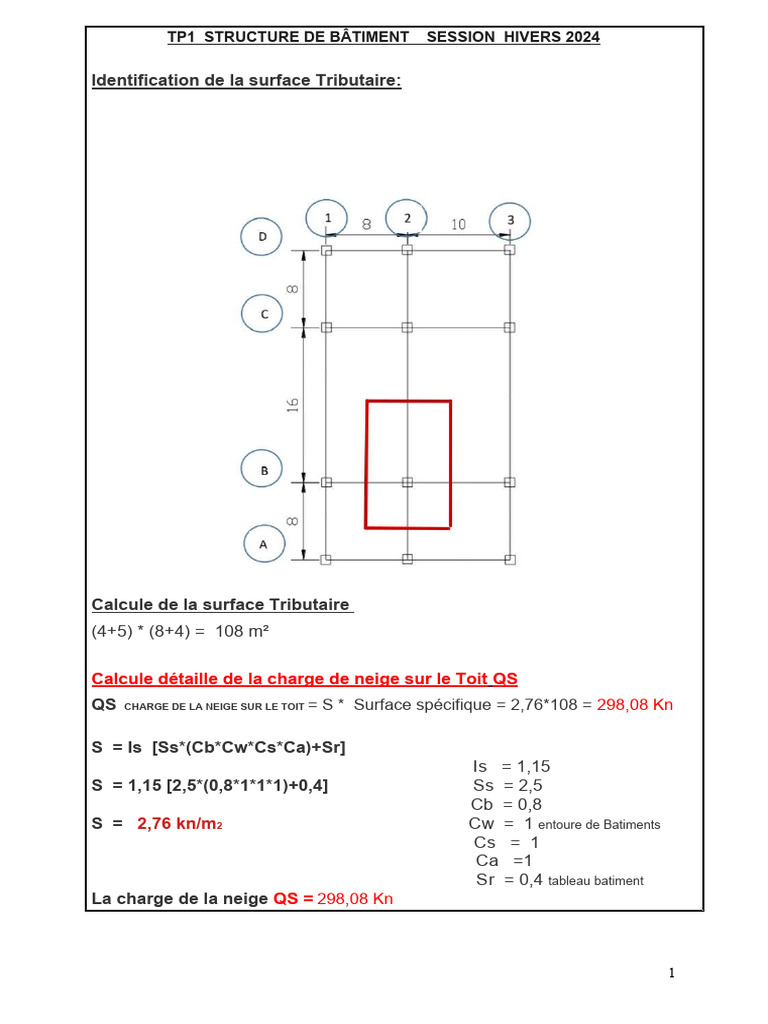

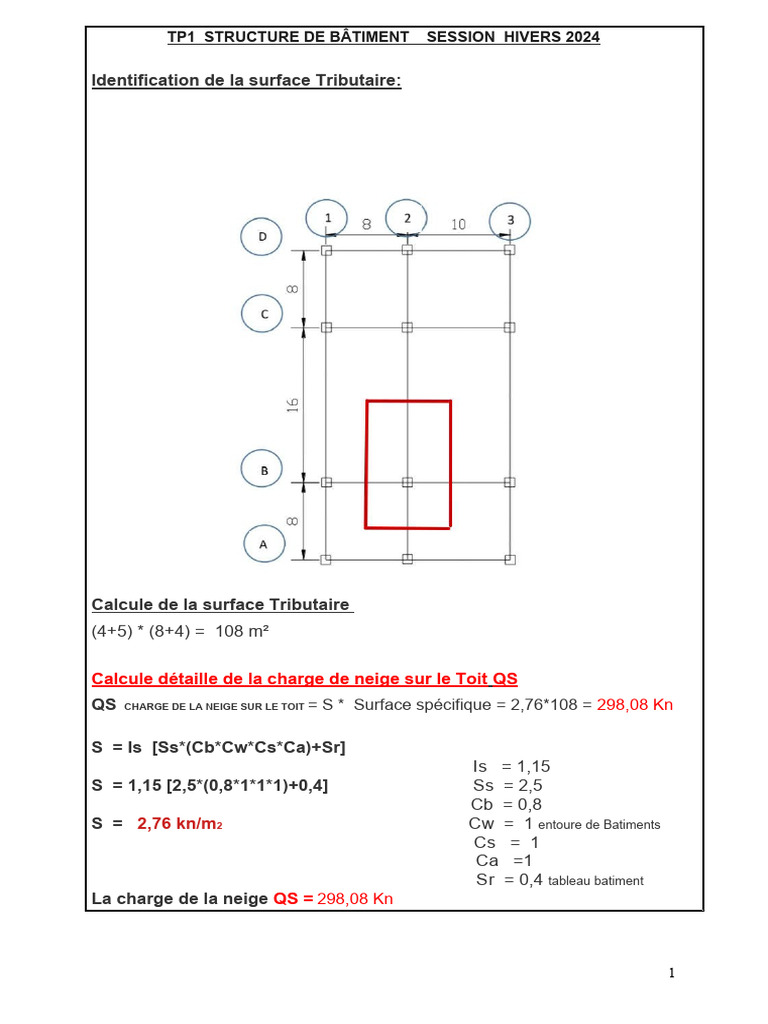

TP1 STRUCTURE DE BÂTIMENT SESSION HIVERS 2024

Identification de la surface Tributaire:

Calcule de la surface Tributaire

(4+5) * (8+4) = 108 m²

Calcule détaille de la charge de neige sur le Toit QS

QS CHARGE DE LA NEIGE SUR LE TOIT = S * Surface spécifique = 2,76*108 = 298,08 Kn

S = Is [Ss*(Cb*Cw*Cs*Ca)+Sr]
Is = 1,15
S = 1,15 [2,5*(0,8*1*1*1)+0,4] Ss = 2,5
Cb = 0,8
S = 2,76 kn/m2 Cw = 1 entoure de Batiments
Cs = 1
Ca =1
Sr = 0,4 tableau batiment
La charge de la neige QS = 298,08 Kn

1
1-Calcul de la charge non pondérée a la base de la colonne B2 :
QD+Qv+Qs

Calcule de la charge permanente Qd

Qd=Q1+Q2+Q3 = VOLUME * LA DENSITÉ
Q1 CHARGE PERMANENTE TERRASSE = 108*0,25*23600 = 637200 N = 637,2Kn
Q2 CHARGE PERMANENTE PLANCHE 2= 108*025*23600 = 637200N =637,2Kn
Q3 CHARGE PERMANENTE PLANCHE 1 = 108*025*23600 = 637200N =637,2KQ
Q4 CHARGE PERMANENTA pour 3 POTEAUX=(0,45*0,45 *3,75*23600 )*3= 17921,25*3 =
53763,75N= 53,76kn

Calcule de la charge permanente : Qd=Q1+Q2+Q3

QD= 637,2+637,2+637,2+53,76 = 1965,36KN

Calcule de la charge vive QV

QV=QV1+QV2
QV1 CHARGE VIVE PLANCHER 1 : Qv1 = Qv Rayonnage+Qv hall = 633,6 kn
Qv Rayonnage = 7,2(12*4) = 345,6 KN
Qv hall = 4,8 (12*5) = 288 KN

QV2 CHARGE VIVE PLANCHER 2 : Qv2 = Qv Rayonnage+Qv Salle de lecture = 345,6+174= 519,6 Kn
Qv Rayonnage = 7,2 (12*4) = 345,6 KN
Qv salle de lecture = 2,9 (12*5) = 174 KN

Calcule de la charges vive QV=QV1+QV2

QV= = 633,6 kn+519,6 Kn= 1153,2 Kn

Calcule de la charge non pondree a la base de la colonne B2 :

QD+Qv+Qs = 1965,36kn+1153,2 Kn+298,08 Kn = 3416,64Kn

2
Calcule des charges pondérées :
