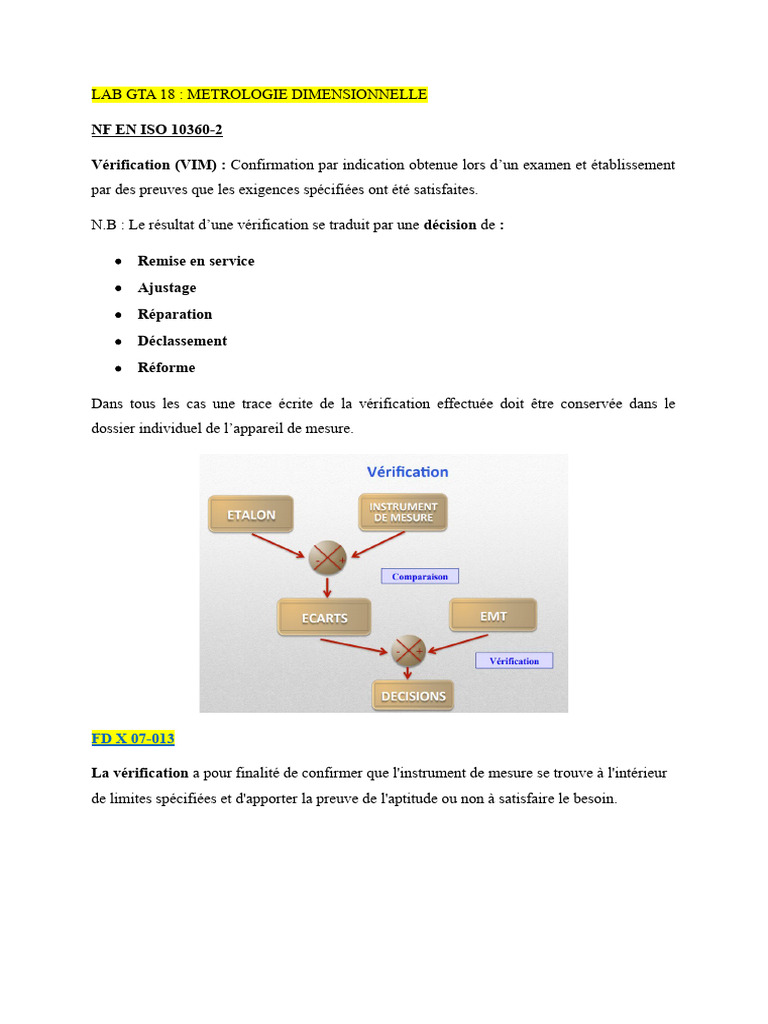

LAB GTA 18 : METROLOGIE DIMENSIONNELLE

NF EN ISO 10360-2

Vérification (VIM) : Confirmation par indication obtenue lors d’un examen et établissement
par des preuves que les exigences spécifiées ont été satisfaites.

N.B : Le résultat d’une vérification se traduit par une décision de :

 Remise en service
 Ajustage
 Réparation
 Déclassement
 Réforme

Dans tous les cas une trace écrite de la vérification effectuée doit être conservée dans le
dossier individuel de l’appareil de mesure.

FD X 07-013

La vérification a pour finalité de confirmer que l'instrument de mesure se trouve à l'intérieur

de limites spécifiées et d'apporter la preuve de l'aptitude ou non à satisfaire le besoin.
Vérification d'un bras articulé :
1. Conditions environnementales :

o Vérifiez les limites de température, pression de l'air, humidité et vibrations sur le lieu
d'installation.
2. Conditions de fonctionnement :

o Assurez-vous que l'opérateur est formé et compétent.

o Suivez les modes opératoires du fabricant pour la MMT à bras articulés.

3. Erreurs de taille et de forme du système de palpage :

o Mesurez la taille et la forme d'une sphère d'essai en palpant 25 points sur sa surface.
o Calculez l'erreur de forme et l'erreur de taille à partir de ces mesures.

4. Réalisation des essais :

o Installez et qualifiez le système de palpage conformément aux instructions du fabricant.

o Choisissez deux positions pour la sphère d'essai dans le volume de mesurage.
o Mesurez et relevez 25 points sur la sphère d'essai sans rotation du stylet.

Modèle de constat de vérification :

Constat de Vérification Date de vérification :

Informations sur la MMT à bras articulés :

 Modèle :
 Numéro de série :

Conditions de vérification :

 Température :
 Pression de l'air :
 Humidité :
 Vibrations :

Erreurs de taille et de forme :

 Erreur de forme :
 Erreur de taille :

Observations :
