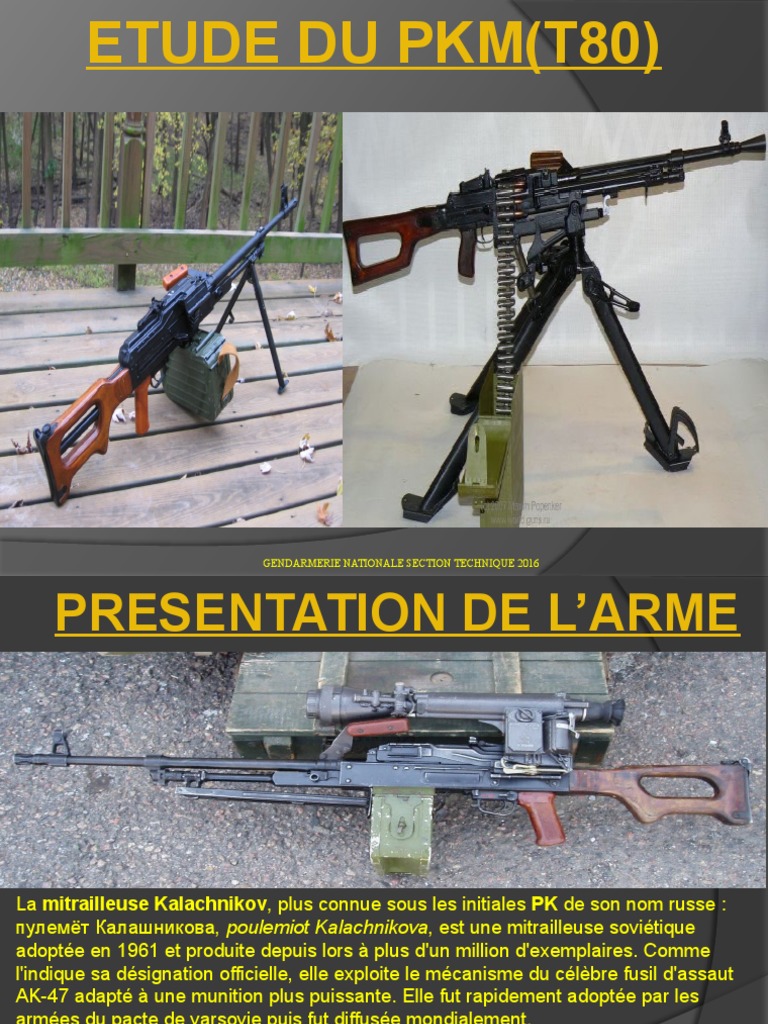

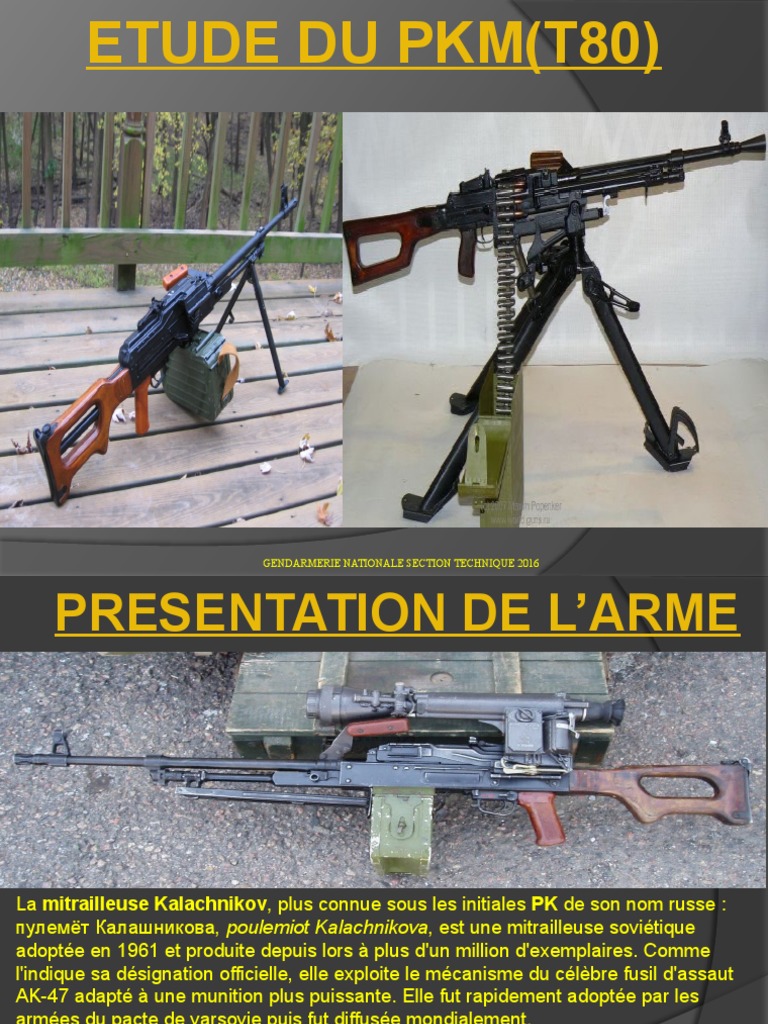

ETUDE DU PKM(T80)

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 PRESENTATION DE L’ARME

La mitrailleuse Kalachnikov, plus connue sous les initiales PK de son nom russe :
пулемёт Калашникова, poulemiot Kalachnikova, est une mitrailleuse soviétique
adoptée en 1961 et produite depuis lors à plus d'un million d'exemplaires. Comme
l'indique sa désignation officielle, elle exploite le mécanisme du célèbre fusil d'assaut
AK-47 adapté à une munition plus puissante. Elle fut rapidement adoptée par les
armées du pacte de varsovie puis fut diffusée mondialement.
La mitrailleuse P.K.M cal 7,62 mm est une arme destinée à la destruction de la force
vive et à la défaite des moyens de feu de l’ennemi. La mitrailleuse utilise des
cartouches de 7,62 mm× 54 .
La vie balistique de la mitrailleuse est de 25.000 coups.
GENDARMERIE NATIONALE SECTION TECHNIQUE 2016
 PLAN D’ETUDE
I. ORGANISATION GENERALE

II. RENSEIGNEMENTS NUMERIQUES

III. DESCRIPTION ET NOMENCLATURE

IV. ETUDE DE FONCTIONNEMENT

V. DEMONTAGE ET REMONTAGE

VI. ENTRETIEN
GENDARMERIE NATIONALE SECTION TECHNIQUE 2016
 ORGANISATION GENERALE
1. Canon: rayé chambre pour étui tronconique à bourrelet.
2. Système de fermeture: culasse calée, à verrou fixe.
3. Système moteur: emprunt des gaz en un point du canon, tuyauterie courte
4. Alimentation: bande de 100 cartouches ou de 200 cartouches introduction indirect.
5. Éjection: éjecteur fixe.
6. Extraction: extracteur à action forcée.
7. Système de percussion: rectiligne, armée culasse ouverte.
8. Sûreté: non automatique par enrayage de la détente.
9. Sécurité: à la percussion (ou a la fermeture) .par déclencheur de la
gâchette

10.Appareils de pointage : Hausse à curseur d’arrêt gradué de 100 à 1500m.sur la

hausse,

On trouve un cran et poussoir pour le déplacement du cran en direction.

Guidon réglable en hauteur et en direction.

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 RENSEIGNEMENTS NUMERIQUES

Calibre :7,62MM

Munition: 7,62X54MM en Bande

Longueur de la mitrailleuse :1155MM

Poids de la mitrailleuse :8,5KG

Vitesse initiale :820M/S

Portée pratique:600M

Capacité de la bande :100 Et 200 cartouches

Potentiel de vie, minimum : 25.000 coups

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

DESCRIPTION ET NOMENCLATURE

BOITE DE CULASSE

ENSEMBLE RÉCUPÉRATEUR BOITIER D’ALIMENTATION

PIECE DE MANOEUVRE

CANON

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

Pour l’étude et la nomenclature, l’arme se devise en 7 parties principales:

1. Canon.

2. Ensemble mobile (Culasse mobile, pièce de manœuvre, ensemble récupérateur)

3. Mécanisme de détente (détente, gâchette et son ressort)

4. Accessoires et rechanges (Baguette, bretelle, trousse pour chargeur, graisseur, étui

qui comprend: tournevis, chasse goupille, écouvillon et lavoir).

5. Boite de culasse.

6. Boitier d’alimentation.

7. Boite de chargeur.

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 ACCESSOIRES

BOITE CHARGEUR

BACHE POUR LA MITRAILLEUSE

MAILLON

LIVRET DE TIR
BRETELLE

ETUI POUR LOT( tir douille-extracteur-percuteur)

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 FONCTIONNEMENT
1. Mouvement arrière :
• Agent moteur: action indirecte de la veine gazeuse sur la culasse

• Un coup vient de partir:

Les gaz provoqués par la combustion de la poudre pousse la balle, une partie des gaz
exerce une poussée sur la culasse en réalisant les opérations suivantes:
 Retrait du percuteur.
 Déverrouillage (par rotation de la culasse).
 Ouverture.
 Extraction.
 Extraction de la cartouche de la bande.
 Abaissement et présentation de la cartouche.
 Éjection.
 1ère partie de l’armée.
 Compression du ressort récupérateur.
 Fin du mouvement arrière.

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

Mouvement avant :

• Agent moteur: décompression du ressort récupérateur.

• Retour de l’ensemble mobile vers l’avant.
• 2eme partie de l’armée.
• Déplacement de la bande.
• Introduction.
• Fermeture.
• Verrouillage.
• Percussion.

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 PAUSE

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

ARME COLLECTIVE LEGERE :PKM

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

DEMONTAGE ET REMONTAGE
1.Détacher le chargeur.
2. Pousser vers l'avant le verrou placé à l'arrière du couvercle d'alimentation et l’ouvrir.
3. Enlever le ressort récupérateur.
4. Tirer l’ensemble mobile vers l'arrière.
5. Enlever l'ensemble : culasse, pièce de manœuvre et piston.
6. Séparer la culasse de la pièce de manœuvre (la faire tourner de ¾ de tours)
7. Écarter le verrou de blocage du canon.
9. Enlever le canon.

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

DEMONTAGE PRATIQUE

1
2

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 3
4

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 6

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 8

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 10

GENDARMERIE NATIONALE SECTION TECHNIQUE 2016

 ENTRETIEN
Pour assurer le bon état De la mitrailleuse, il est indispensable d'éviter les retards,
localiser les défauts et les éliminés, puis effectuer l'entretien.
L’entretien prévoit :

• visite de contrôle.
• Visite journalière.
• Entretien durant le stockage prolongé.

La visite de contrôle de la mitrailleuse d'assaut est faite visuellement afin d'assurer le

bon état de l’arme, une bonne qualité de nettoyage et de graissage. On contrôle ainsi un
fonctionnement irréprochable des pièces et des mécanismes.
La visite de contrôle et l'inspection de l’état technique doivent être effectuées par le
personnel qui utilise la mitrailleuse tous les jours et en outre avant le stockage, avant les
exercices et durant le nettoyage. Au combat on fait des visites périodiquement durant les
24 heures avant l'exécution de la mission de combat.
Lors de la visite de contrôle, il est nécessaire de s'assurer de la présence de toutes les
parties la mitrailleuse et de l'absence de rouille sur les parties métalliques,
encrassement, cannelures, la rupture du métal et fissures sur les pièces en matière
plastique qui peuvent altérer le bon fonctionnement des mécanismes de la mitrailleuse.
Les autres point d’entretien(visite journalière et entretien durant le stockage
prolongé) sont effectués comme pour toutes les armes létales.)
