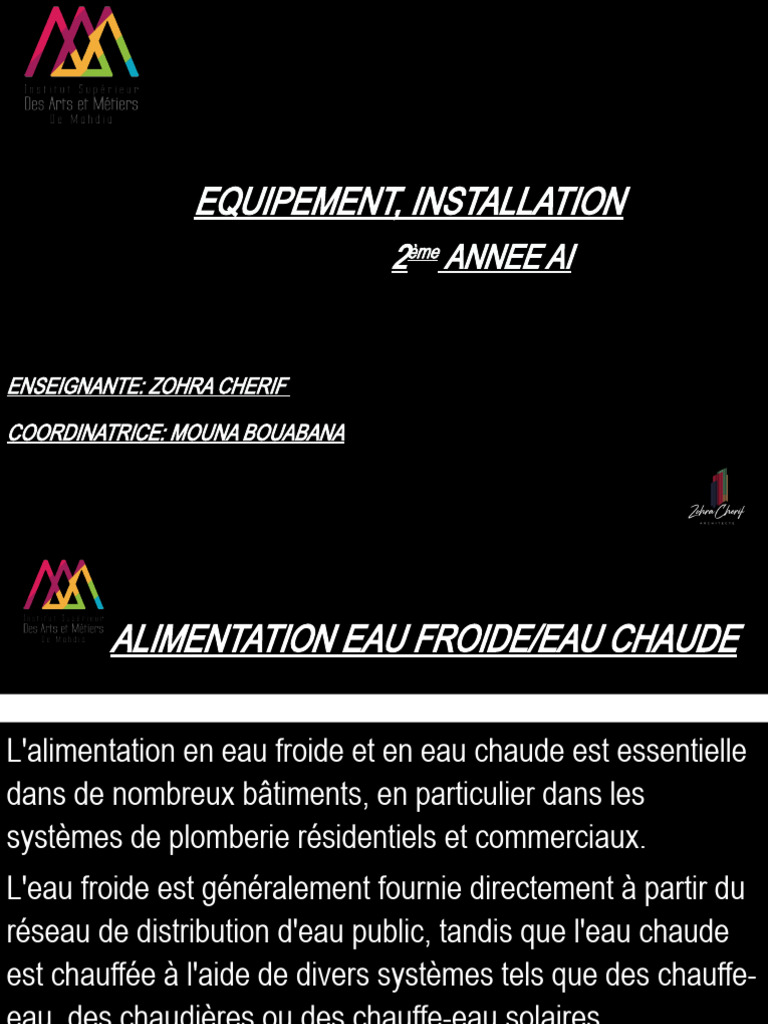

EQUIPEMENT, INSTALLATION

2ème ANNEE AI

ENSEIGNANTE: ZOHRA CHERIF

COORDINATRICE: MOUNA BOUABANA
 ALIMENTATION EAU FROIDE/EAU CHAUDE

L'alimentation en eau froide et en eau chaude est essentielle

dans de nombreux bâtiments, en particulier dans les
systèmes de plomberie résidentiels et commerciaux.
L'eau froide est généralement fournie directement à partir du
réseau de distribution d'eau public, tandis que l'eau chaude
est chauffée à l'aide de divers systèmes tels que des chauffe-
eau, des chaudières ou des chauffe-eau solaires.
Ces deux sources d'eau sont ensuite distribuées à travers
des tuyaux et des conduites vers les robinets, les douches,
les appareils électroménagers et autres points de sortie.
Le contrôle de la température et de la pression de l'eau est
crucial pour répondre aux besoins de chaque utilisateur.
Pour alimenter les appareils en eau froide et eau
chaude, il est nécessaire de disposer d’un réseau de
canalisations. Ce réseau peut être réalisé avec des
canalisations en différents matériaux : acier galvanisé,
cuivre, multicouche, PER et PEHD. L’alimentation en
eau froide d’une maison individuelle peut être fournie
par la distribution en eau de la ville ou par un puisage
(forage) en utilisant le tube PEHD jusqu’au robinet placé
à l’intérieur de la maison pour l’eau froide.
L’alimentation en eau chaude est acheminée depuis l’appareil
de production de l’eau chaude.
La production d’eau chaude peut être fournie
par divers appareils, depuis l’appareil
indépendant jusqu’à la production liée à la
chaudière de chauffage central.
Une maison individuelle a besoin d’eau
consommable, mais peut également être
équipée pour arroser le jardin, les massifs, les
haies et les arbres.
PRINCIPAUX POINTS A CONSIDERER
Alimentation en eau : L'eau est généralement fournie par le
réseau municipal. L'arrivée d'eau est dirigée vers un
compteur d'eau qui mesure la consommation.
Les vannes d'arrêt sont placées pour couper l'eau en cas de
besoin.
Distribution d'eau froide : L'eau froide est généralement
dirigée vers les robinets, les toilettes, les appareils
électroménagers, etc.
Des tuyaux en PVC, en cuivre ou en PEX sont couramment
utilisés.
Chauffe-eau : Le chauffe-eau chauffe l'eau pour la rendre
chaude. Il existe des chauffe-eau à gaz, électriques, solaires,
etc.
Distribution d'eau chaude : L'eau chaude est acheminée
depuis le chauffe-eau vers les robinets et les équipements.
Des tuyaux spécifiques à l'eau chaude sont utilisés pour
éviter les pertes de chaleur.
Robinets et vannes : Les robinets et les vannes permettent
de contrôler le débit d'eau.
Les vannes d'arrêt d'urgence sont essentielles pour couper
rapidement l'eau en cas de fuite
Drainage : Les eaux usées sont évacuées par un réseau de
tuyaux d'égout vers le système de traitement des eaux usées
de la maison.
Pression de l'eau : Une pression d'eau adéquate est
essentielle pour un bon fonctionnement du système.
Entretien : Il est important de maintenir régulièrement le
chauffe-eau, de vérifier les tuyaux pour les fuites, et de
nettoyer les filtres.
Il faut respecter les normes locales en matière de plomberie
et, si nécessaire, consulter un professionnel pour l'installation
et l'entretien du système de distribution d'eau.
MATÉRIAUX ET MATÉRIELS DES TUBES ET RACCORDS
 1-TUBES EN CUIVRE

Le cuivre reste le matériau le plus utilisé pour la distribution

d’eau froide, d’eau chaude.
Ses qualités sont multiples : fiabilité, durabilité, résistance,
esthétisme.
Les tubes en cuivre résistent bien à la corrosion, aux
pressions élevées (faible dilatation) et durent longtemps. Ils
assurent un bon confort acoustique et peuvent être peints et
peuvent s’ajouter sans problème à un réseau existant.
Il existe deux types de cuivre :
*le cuivre recuit : malléable, il peut être coudé et permet de
réaliser une installation avec peu de raccords. Disponible en
couronne, il peut être cintré à froid. Il est plutôt destiné à une
pose encastrée. Les tubes doivent être protégés d’un contact
direct avec la maçonnerie par des fourreaux ;
**le cuivre écroui : disponible en barres rigides pour des
installations apparentes, il peut être cintré mais seulement
après avoir été chauffé. Les tubes sont retenus par des
colliers fixés à intervalles réguliers.
 2-TUBES EN ACIER GALVANISÉ

Les tubes et raccords en acier galvanisé sont utilisés dans

les conduites d’eau chaude ou d’eau froide sanitaire.
Il s’agit de tuyauteries d’acier recouvertes d’une couche de
zinc servant de protection cathodique antirouille.
 3-LES TUBES MULTICOUCHES

Les tubes multicouches sont disponibles en barres rigides

ou souple (couronnes).
De plus en plus utilisés par les professionnels, le
multicouche se compose de deux couches de PERT
(polyéthylène à résistance thermique accrue) enserrant une
couche d’aluminium.
Les avantages de ce type de tubes sont les suivants :
• insensibilité aux rayons UV et au calcaire : ils peuvent
rester apparents, ce qui simplifie leur mise en œuvre ;
• étanchéité à l’oxygène : ils évitent la formation de boues et
durent plus de trente ans ;
• moins onéreux que le cuivre : ils n’intéressent pas les
voleurs sur les chantiers ;
• facilité et rapidité de pose : leur mise en place ne demande
qu’un minimum de raccords. Cintrables à froid, à la main,
ils ne nécessitent pas de soudure, et s’adaptent à tous
types de circuits (complets, apparents, encastrés).
 4- TUBES EN PER

Le PER (polyéthylène réticulé) est le matériau privilégié

pour les réseaux encastrés. Son usage est cependant très
encadré, et l’installation d’une distribution secondaire en
tubes PER implique de nombreux points de vigilances.
Plusieurs réglementations régissent l’utilisation du PER. En
premier lieu,définit le cadre des usages des tubes en
matériaux de synthèse, et notamment la résistance de la
gaine à l’écrasement.
 Enfin, les DTU 60.1 et DTU 60.11 précisent les conditions
de mise en œuvre dans les installations utilisant des
matériaux de synthèse, comme le PER :
• profondeur d’encastrement ;
• température et pression maximales ;
• rayon de courbure ;
• raccords associés…
La dilatation du PER est plus importante que celle d’autres
matériaux ; c’est une caractéristique qu’il faut absolument
prendre en compte lors de sa pose.
 Le PER est le matériau de prédilection pour les réseaux
encastrés ; ses avantages sont intéressants :
• résistance aux conditions physiques imposées par les
divers types de réseaux ;
• durée de vie réglementaire de plus de cinquante ans ;
• légèreté, souplesse ;
• insensibilité à la corrosion.
 5-TUBES EN PEHD

Le tube polyéthylène bande bleue est un tube en plastique

de très haute résistance pour une température pouvant aller
jusqu’à 40 °C.
Il est utilisé pour l’alimentation générale en eau de la
maison et pour l’arrosage. Il est généralement enterré en
extérieur.
Il se caractérise par la présence d’une petite bande de
couleur bleue sur toute la longueur du tube, ce qui le rend
reconnaissable par rapport aux autres types de tubes PE. Le
tube PEHD alimentaire peut résister à de hautes pressions.
