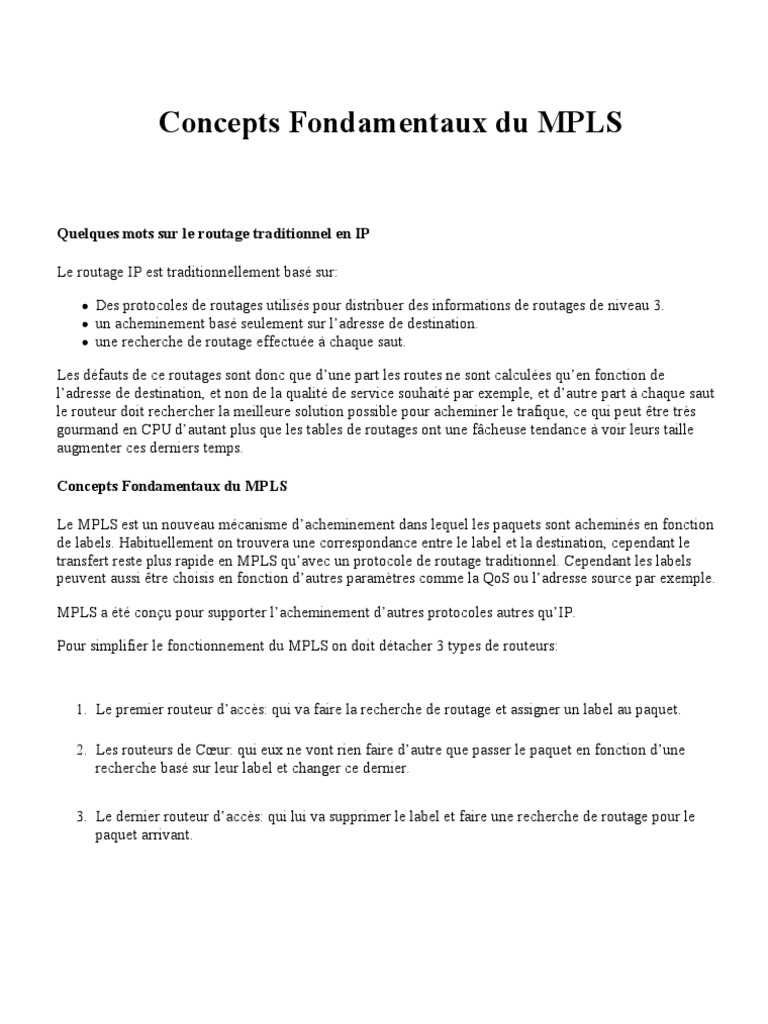

Concepts Fondamentaux du MPLS
Quelques mots sur le routage traditionnel en IP
Le routage IP est traditionnellement basé sur:Des protocoles de routages utilisés pour distribuer des informations de routages de niveau 3.un acheminement basé seulement sur l’adresse de destination.une recherche de routage effectuée à chaque saut.Les défauts de ce routages sont donc que d’une part les routes ne sont calculées qu’en fonction del’adresse de destination, et non de la qualité de service souhaité par exemple, et d’autre part à chaque sautle routeur doit rechercher la meilleure solution possible pour acheminer le trafique, ce qui peut être trèsgourmand en CPU d’autant plus que les tables de routages ont une fâcheuse tendance à voir leurs tailleaugmenter ces derniers temps.
Concepts Fondamentaux du MPLS
Le MPLS est un nouveau mécanisme d’acheminement dans lequel les paquets sont acheminés en fonctionde labels. Habituellement on trouvera une correspondance entre le label et la destination, cependant letransfert reste plus rapide en MPLS qu’avec un protocole de routage traditionnel. Cependant les labels peuvent aussi être choisis en fonction d’autres paramètres comme la QoS ou l’adresse source par exemple.MPLS a été conçu pour supporter l’acheminement d’autres protocoles autres qu’IP.Pour simplifier le fonctionnement du MPLS on doit détacher 3 types de routeurs:Le premier routeur d’accès: qui va faire la recherche de routage et assigner un label au paquet.1.Les routeurs de Cœur: qui eux ne vont rien faire d’autre que passer le paquet en fonction d’unerecherche basé sur leur label et changer ce dernier.2.Le dernier routeur d’accès: qui lui va supprimer le label et faire une recherche de routage pour le paquet arrivant.3.

TE à l’aide du MPLS
Comme nous l’avons déjà vue grâce au MPLS on peut baser l’acheminement des paquets sur d’autres paramètres que l’adresse de destinations comme la QoS ou encore la source. On peut aussi partager lacharge sur des liens inégaux.
Architecture MPLS
Le MPLS a deux composants majeurs:Le plan de contrôle: ce plan est le plus complexe, il échange les informations de routages de niveau3 (grâce à des protocoles tels que OSPF, IS-IS ou encore BGP) et il échange aussi les labels (grâce àdes protocoles comme TDP, LDP, BGP ou RSVP).Le plan de données: ce plan à un simple moteur d’acheminement grâce à une structure trèsimportante la LFIB (Label Forward Information Base).
Les Labels MPLS
Le MPLS est une technologie qui peut être déployée, utilisée n’importe où indépendamment du média deniveau 1 ou du protocole de niveau 2.Le MPLS insère en fait un champ de label de 32 bits entre les entêtes des niveaux 2 et 3. On appel cemode le frame-mode.Le MPLS utilise un champ de 32 bits divisé comme il suit:20 bits: pour le label actuel à proprement parlé.3 bits: pour le champ expérimental qui est utilisé pour définir la classe de service (CoS).1 bits: la fin de pile. En effet comme on va le voir par la suite, le MPLS autorise l’insertion de plusieurs labels, pour le dernier label ce champs est à 1, il est à 0 sinon.8 bits: pour le TTL (Time To Live) qui a la même utilisation qu’en IP.Regardons comment cela se passe lorsqu’un paquet IP arrive au premier routeur (de bordure donc). Toutd’abord quand le routeur reçoit un paquet, il effectue une recherche de routage afin de déterminer l’interface de sortie du paquet. S’il a réussi à déterminer une interface de sortie pour le trafique, il assigneet insère un label entre l’entête de niveau 2 et l’entête du paquet de niveau 3 mais il ne le fait qu’à deuxconditions:

l’interface de sortie possède la fonction MPLS activée.il a réussi à déterminer le label pour la route demandée.Puis il envoie le paquet ainsi formé au prochain routeur. Cela peut sembler compliquer cependant il fautgarder à l’esprit que seuls les routeurs de bordure ont à effectuer tout ce travail. Les routeurs de cœur deréseau n’ont qu’à commuter les paquets en fonction de leur label.
Les routeur de commutation de label (LSR)
L’essentiel du travail d’un LSR (Label Switch Router) est d’acheminer des paquet étiquetés.Dans un domaine MPLS il faut différencier deux types de LSR:les LSR de bordure (ou Edge LSR) qui sont caractérisés par le fait que au moins une de leur interface n’a pas la fonction MPLS activéeet les LSR de cœur qui eux, ont le MPLS actif sur toutes leurs interfaces.La fonction des LSR de bordure est d’insérer (ou de supprimer) un label sur un paquet IP qui va êtreacheminé sur le réseau MPLS (ou qui en vient).Les LSR, indépendamment de leurs type, ont 3 fonctions:l’échange d’informations de routage1.l’échange des labels2.l’acheminement des paquets.3.Les deux premières fonctions font parties du plan de contrôle alors que la dernière fait partie du plan dedonnées.
Les Labels MPLS et piles de labels
Les labels MPLS
Les labels MPLS sont inserés entre l’entête de niveau 2 (de la trame) et l’entête de niveau 3 (du paquet). Dans le label MPLS on retrouve un bit “Bottom-of-stack” qui indique que le label est le dernier d’une
