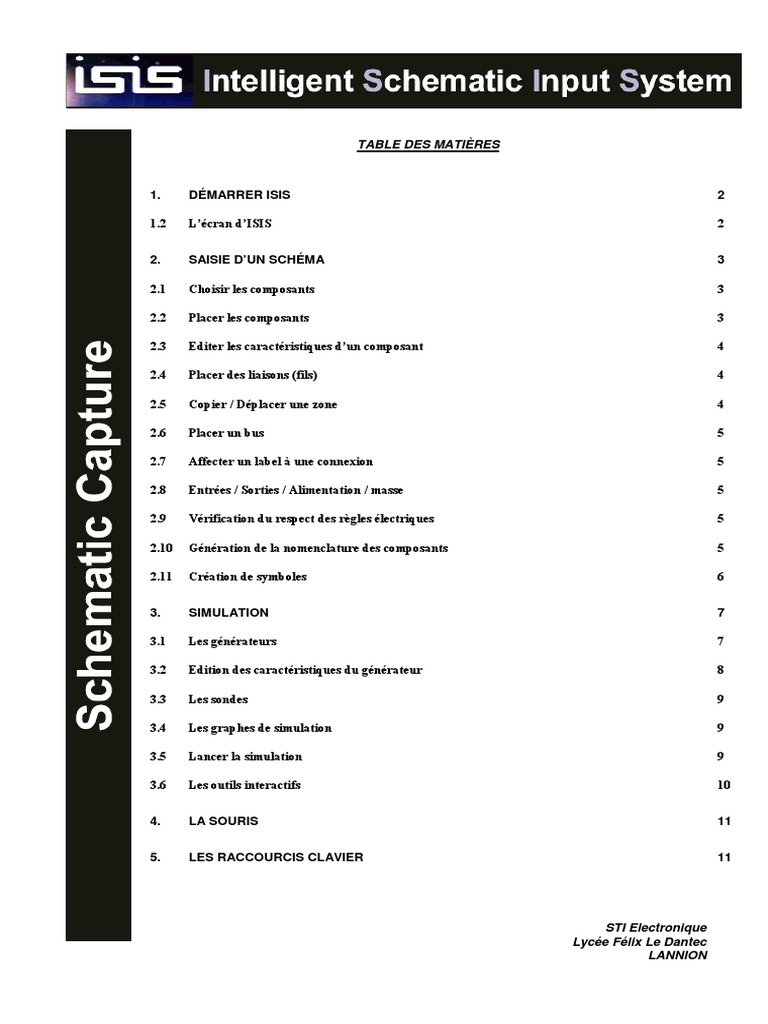

TABLE DES MATIÈRES

1. DÉMARRER ISIS 2

2. SAISIE D’UN SCHÉMA 3

" #$ %

& ' "

( ) ' * + "

, # #) # "

- . /0 "

1 2 "

3 ' &

3. SIMULATION 7

0 (

0 ,

0 -

" -

& 1

4. LA SOURIS 11

5. LES RACCOURCIS CLAVIER 11

STI Electronique
Lycée Félix Le Dantec
LANNION
1. DÉMARRER ISIS

1.2 L’écran d’ISIS

Nom du fichier Zone de travail

Menus

Vue
d’ensemble

Boite à outils

Bibliothèque
d’objets
(composants)

Touches magnétoscope Messages


simulation interactive

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 2/11


2. SAISIE D’UN SCHÉMA

2.1 Choisir les composants

Cliquer sur le bouton Parcourir Bibliothèque ou le raccourci clavier P.

Fermer la fenêtre
lorsque vous avez
sélectionné tous vos
composant
Entrer la référence du
composant cherché

ou faîtes votre
recherche parmi
les bibliothèques

Cliquer 2 fois sur le Symbole du


composant pour l’ajouter à la composant
sélection et recommencer sélectionné
ainsi pour chaque composant

Empreinte du
composant
sélectionné

2.2 Placer les composants

Cliquer sur le bouton


composant

Cliquer sur le
composant choisi

Placer le composant sur


la feuille par un clic
bouton gauche

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 3/11


2.3 Editer les caractéristiques d’un composant

Sélectionner le composant par un clic bouton droit.

Editer le composant par un clic bouton gauche sur le composant.

La fenêtre suivante s’ouvre :


Possibilité de
désactiver l’affichage

Référence du
composant

Valeur du
composant
Permet de
visualiser le nom
Empreinte du des broches
composant d’alimentation
pour le routage

Notation des unités :


12 -3
10 (Téra) T 10 (milli) m
9 -6
10 (Giga) G 10 (micro) u
6 -9
10 (Méga) M ou MEG 10 (nano) n
3 -12
10 (kilo) k 10 (pico) p
-15
10 (femto) f

2.4 Placer des liaisons (fils)


er
Cliquer bouton gauche sur la broche du 1 composant à relier (une croix s’ajoute à la souris lorsqu’elle
est bien positionnée).
ème
Cliquer bouton gauche à chaque changement de direction jusqu’à la broche du 2 composant à
relier.

2.5 Copier / Déplacer une zone


Rotation d’une
Sélectionner la zone (bouton droit) puis : zone sélectionnée

Suppression d’une
zone sélectionnée

Copier une zone Déplacer une


sélectionnée zone sélectionnée

Cliquer Bouton droit pour sortir de ce mode.

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 4/11


2.6 Placer un bus

Cliquer sur le
bouton Bus puis Cliquer bouton gauche sur le point de départ du bus
Cliquer bouton gauche sur les points de passage du bus
Cliquer bouton droit pour terminer le bus

2.7 Affecter un label à une connexion

Un label permet d’affecter un même potentiel électrique à chaque fil du schéma (non connectés entre eux)
portant le même label. C’est très utile pour les alimentations (par exemple un fil peut porter le label +12V)

Cliquer sur le puis Cliquer sur le fil


bouton Label

enfin :

Saisir le label

2.8 Entrées / Sorties / Alimentation / masse

Cliquer sur l’icône

Choisir l’élément à placer

Cliquer bouton gauche sur le schéma pour placer l’élément.

Il est obligatoire de placer une masse dans un schéma


VDD et VCC sont par défaut égales à +5v
VEE est par défaut égale à –5v

Vous pouvez changer ces paramètres dans le menu Configurer les liens
d’alimentation du menu Projet.

2.9 Vérification du respect des règles électriques

Cliquer dans le menu Outils sur Contrôle des règles électriques… ou directement sur l’icône

Consulter le compte rendu. Le message « No ERC errors found » signifie qu’aucune erreur n’a été détectée.

REMARQUE : Cette commande vérifie s’il n’y a pas de broches de composants non reliés, si des sorties de
circuits intégrés ne sont pas court-circuitées… Mais il ne détecte pas les erreurs de principe ou de calculs
de composants.

2.10 Génération de la nomenclature des composants

Cliquer dans le menu Outils sur Liste du matériel puis ASCII Output

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 5/11


2.11 Création de symboles

Avant de créer de nouveaux composants, il est recommandé de créer une nouvelle bibliothèque.

Créer une nouvelle bibliothèque. La placer


sous le répertoire Program file\ Labcenter
electronics\ PROTEUS \ Library .

Vous pouvez copier dans votre librairie les


composants que vous aurez besoin. Cela
permet d’avoir une bibliothèque complète
transportable sur d’autres machines.

Cliquer sur l’icône pour créer le contour du composant.

Cliquer sur l’icône pour créer les pattes du composants.

Choisir le type de patte.

Cliquer bouton gauche sur le schéma pour placer l’élément.


Cliquer bouton droit pour éditer la patte ( numéro, nom )

Pour créer le composant : sélectionner l’ensemble de votre composant , faire Bibliothèque, création de
composant.

Donner le Nom du composant, le préfixe de


référence.

Affecter un boitier à votre composant : soit dans les


boitiers disponibles en bibliothèque ou affecter un
boitier que vous avez crée sous ARES.

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 6/11


3. Simulation

Dans un premier temps, il faut saisir le schéma à partir de ISIS. Ensuite, il faut définir les types de générateurs,
les types de graphes à utiliser et les types de sondes.

3.1 Les générateurs

Cliquer sur l’icône pour faire apparaître la liste des générateurs disponibles :

Générateurs de signaux analogiques

DC : Source de tension continue


Sine : Générateur de signal sinusoïdal, avec contrôle de l'
amplitude, de la fréquence et de la phase.
Pulse : Générateur d'
impulsion analogique, avec contrôle de l'
amplitude, de la période et des temps
de montée / descente.
Exponent : Générateur d'
impulsion exponentielle qui produit une impulsion identique à la
charge/décharge d'
un circuit RC.
SFFM : Générateur de fréquence FM simple qui produit une onde définie par la fréquence de
modulation d'
une onde sinusoïdale par une autre.
Pwlin : Générateur linéaire Piece-Wise pour des signaux ou formes d'
ondes arbitraires.
File : Comme ci-dessus, mais les valeurs sont contenues dans un fichier ASCII.
Audio : Utilise les fichiers WAV de Windows comme forme d'
onde en entrée. Ils sont particulièrement
utiles en relation avec les graphes Audio, ils permettent d’écouter les effets d’un circuit sur les signaux
audio.

Générateurs de signaux logiques

DState : Niveau logique constant.


DEdge : Transition logique simple ou front.
DPulse : Impulsion logique simple.
DClock : Signal d'
horloge.
DPattern : Séquence arbitraire de niveaux logiques.

Choisir le générateur.

Placer le générateur sur le schéma par un clic bouton gauche.

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 7/11


3.2 Edition des caractéristiques du générateur

Sélectionner le générateur par un clic droit.

Editer les caractéristiques du générateur par un clic gauche.

La fenêtre de propriétés s’ouvre :

Nom

Type de
générateur Caractéristiques
analogique (dépend du type
de générateur)

Type de
générateur
logique

Usage en source
de courant

Isole de l’état
électrique avant le
générateur

Nous ne détaillerons pas les caractéristiques de chaque générateur sauf pour le générateur logique
PATTERN qui permet d’écrire un signal logique quelconque (autre qu’un simple front ou impulsion ou
horloge).
état initial du
signal

pas (plus petit état


logique du signal)

définition du
signal par des H et
L ou 0 et 1

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 8/11


3.3 Les sondes

Les sondes permettent de définir les points où vous souhaitez faire des mesures de tensions ou de courants.

Cliquer sur l’icône pour une sonde de tension ou sur l’icône pour une sonde de courants.

Placer la sonde par un clic gauche.

3.4 Les graphes de simulation

Cliquer sur l’icône pour faire apparaître la liste des graphes disponibles :

Analogue : Tensions, courants (ou valeurs calculées) en fonction du temps.


Digital : Signaux numériques en fonction de temps.
Mixed : Tensions, courants, signaux numériques en fonction du temps.
Frequency : Gains et phases en fonction de la fréquence.
Transfer : Tension DC en fonction de la valeur de une ou de deux tensions d'
entrée de balayage.
Noise : Niveau de bruit en fonction de la fréquence.
Distorsion : Harmoniques de distorsion d'
ordre 2 et 3 en fonction de la fréquence. Peut
également être utilisé pou montrer la distorsion d'
intermodulation entre deux fréquences en entrée.
Fourier : Analyse spectrale (contenu des harmoniques).
Audio : Identique au graphe '
analogue'avec la fonctionnalité supplémentaire que la forme d'
onde
résultante peut être écoutée via une carte son.
DC Sweep : Tension ou courant à un point de fonctionnement donné en fonction d'
un paramètre
de contrôle.
AC Sweep : Gains et phases à une fréquence donnée en fonction d'
un paramètre de contrôle.

Choisir le graphe.

Placer le graphe sur le schéma en dessinant une fenêtre par un clic maintenu bouton gauche.

3.5 Lancer la simulation


Pour agrandir cliquer ici
Vous devez tout d’abord affecter une sonde à un
graphe. pour cela :

Sélectionner la sonde représentative du signal à


visualiser. Axe du signal
Faire glisser la sonde dans le graphe. R2(1)
Refaire cette manipulation pour chaque sonde.

REMARQUE : Pour visionner des signaux sur 2 échelles


d’amplitude différentes, il est possible de faire glisser le
nom des grandeurs à visualiser du haut-gauche vers le
bas-droite du graphe.
Axe du signal
R1(2)
Pour lancer la simulation, placer le curseur de la
souris sur le graphe et appuyer sur la barre espace.
Poignée pour changer la dimension

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 9/11


3.6 Les outils interactifs

ISIS dispose d’outils interactifs qui sont des appareils de mesures animés qui se trouvent dans la librairie
« ACTIVE » ou par l’icône .

Choisir l’outil.

Placer l’outil sur le schéma par un clic bouton gauche.

Exemple de l’oscilloscope :

Placer et relier l’oscilloscope :

Lancer l’animation : Touche « Lecture » du magnétoscope

L’oscilloscope s’affiche

Si l’oscilloscope ne s’affiche pas :


Cliquer sur « Mise au point / VSM
Oscilloscope »

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 10/11


4. LA SOURIS

Place un composant, fil, … Efface un composant


(l’élément sélectionné)

Sélectionne un composant Edite les caractéristiques


(cliquer dans le vide pour d’un composant
désélectionner)

(appui maintenu) (bouton gauche maintenu)


Sélectionne une zone Déplace un composant

5. LES RACCOURCIS CLAVIER

L Ouvrir un fichier
S Sauvegarder un fichier
CTRL + Z Annuler
CTRL + Y Rétablir
P Choisir un composant
+ Rotation +90°
- Rotation –90°
R Redessiner
G Afficher / cacher Grille
F6 Zoom avant
F7 Zoom arrière
F8 Zoom totalité
MAJ + bouton droit Zoom sur une fenêtre

PROTEUS DOC ISIS {\Doc_Isis.doc} - page 11/11
