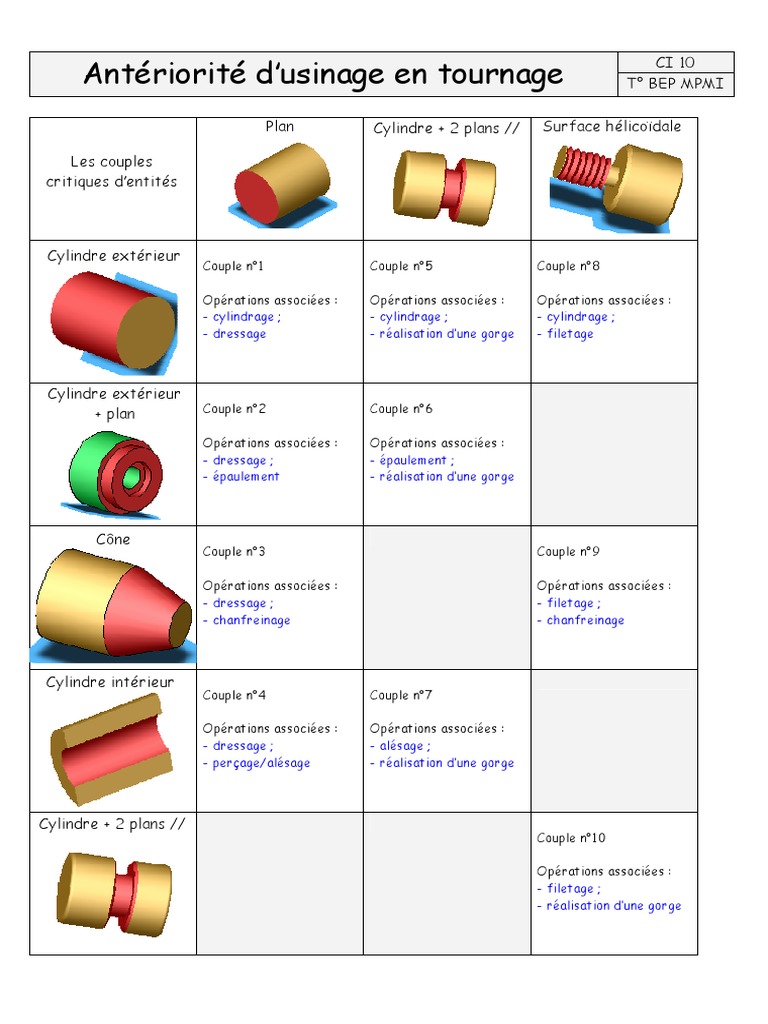

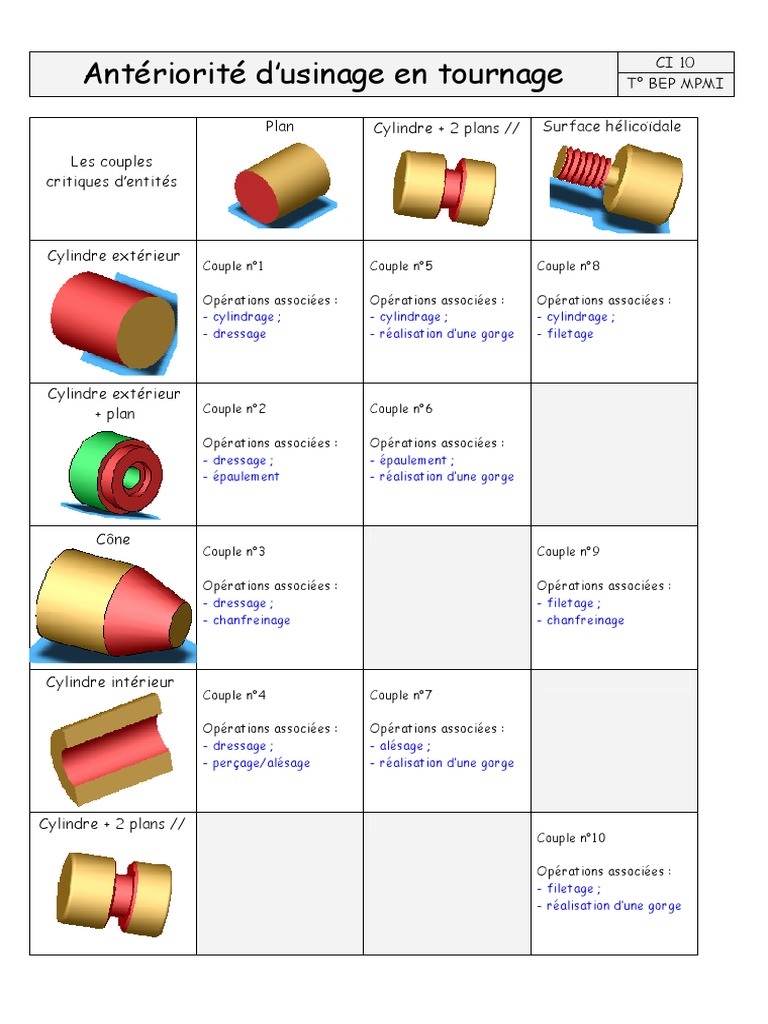

CI 10

Antériorité d’usinage en tournage T° BEP MPMI

Plan Cylindre + 2 plans // Surface hélicoïdale

Les couples
critiques d’entités

Cylindre extérieur
Couple n°1 Couple n°5 Couple n°8

Opérations associées : Opérations associées : Opérations associées :

- cylindrage ; - cylindrage ; - cylindrage ;
- dressage - réalisation d’une gorge - filetage

Cylindre extérieur
+ plan Couple n°2 Couple n°6

Opérations associées : Opérations associées :

- dressage ; - épaulement ;
- épaulement - réalisation d’une gorge

Cône
Couple n°3 Couple n°9

Opérations associées : Opérations associées :

- dressage ; - filetage ;
- chanfreinage - chanfreinage

Cylindre intérieur
Couple n°4 Couple n°7

Opérations associées : Opérations associées :

- dressage ; - alésage ;
- perçage/alésage - réalisation d’une gorge

Cylindre + 2 plans //
Couple n°10

Opérations associées :
- filetage ;
- réalisation d’une gorge
 Justification de la contrainte
Technologique Economique
En relation avec le comportement de l’outil Et celui de la
pièce

coupante de l’outil aux surfaces

Facilitation d’accès de la partie
fragile par une attaque sur une

Protection de l’outil le plus fragile

Minimisation d’une longueur de

Minimisation du contact de la

surface non fonctionnelle ou

par un moindre usinage (volume
minimum de matière à enlever)
Protection de l’outil le plus

Rejet de la bavure sur une

partie coupante de l’outil

accessible (enlèvement)
Couples d’entités et

surface saine
contraintes

à usiner
d’antériorité

coupe
Couple n°1 : Observation :
Plan + cylindre
L’ordre opératoire est variable, il doit permettre de :
Intersection - minimiser les attaques sur des surfaces brutes (localisation des volumes
à enlever, sens de découpage de la matière) ;
- minimiser la longueur de coupe (temps).

Antériorité :
Dressage cylindrage

Couple n°2 : Observation :

Plan + épaulement
Mêmes remarques.
Intersection

Antériorité :
Dressage épaulement

Couple n°3 : Observation :

Plan + cône
La réalisation du chanfreinage après le dressage minimise le volume à
Intersection
enlever.

Antériorité :
Dressage chanfreinage
 Justification de la contrainte
Technologique Economique
En relation avec le comportement de l’outil Et celui de la
pièce

coupante de l’outil aux surfaces

Facilitation d’accès de la partie
fragile par une attaque sur une

Protection de l’outil le plus fragile

Minimisation d’une longueur de

Minimisation du contact de la

surface non fonctionnelle ou

par un moindre usinage (volume
minimum de matière à enlever)
Protection de l’outil le plus

Rejet de la bavure sur une

partie coupante de l’outil

accessible (enlèvement)
Couples d’entités et

surface saine
contraintes

à usiner
d’antériorité

coupe
Couple n°4 : Observation :
Plan + cylindre intérieur
Les outils d’alésage à arête tranchante unique sont en général fragiles : le
dressage doit donc s’effectuer avant.
Intersection
En revanche, un perçage de grand diamètre peut s’effectuer avant le
dressage : minimisation du volume de matière et donc de la longueur de
coupe en dressage.

Antériorité :
Dressage perçage

Couple n°5 : Observation :

Cylindre ext + gorge
Les outils pour gorge ou à rainurer sont des outils fragiles : le cylindrage
Intersection doit donc s’effectuer avant (accès à l’usinage, minimisation du volume de
matière à enlever.

Antériorité :
Cylindrage gorge

Couple n°6 : Observation :

Epaulement + gorge
Mêmes remarques.

Intersection

Antériorité :
Epaulement gorge
 Justification de la contrainte
Technologique Economique
En relation avec le comportement de l’outil Et celui de la
pièce

coupante de l’outil aux surfaces

Facilitation d’accès de la partie
fragile par une attaque sur une

Protection de l’outil le plus fragile

Minimisation d’une longueur de

Minimisation du contact de la

surface non fonctionnelle ou

par un moindre usinage (volume
minimum de matière à enlever)
Protection de l’outil le plus

Rejet de la bavure sur une

partie coupante de l’outil

accessible (enlèvement)
Couples d’entités et

surface saine
contraintes

à usiner
d’antériorité

coupe
Couple n°7 : Observation :
Cylindre int + gorge
Les outils à gorge d’intérieur sont encore plus fragile (dimensions d’accès)
Intersection il faut aléser avant d’usiner la gorge.

Antériorité :
Alésage gorge

Couple n°8 : Observation :

Cylindre + surf hélicoïdale
Seul le volume de matière relatif aux filets doit être enlevé par l’outil à
filet : d’où sont intervention en second.

Antériorité :
Cylindrage filetage

Couple n°9 : Observation :

Surf hélicoïdale + cône
Le chanfrein préalable permet en outre une attaque progressive de l’outil
Intersection
de filetage en pleine matière.

Antériorité :
Chanfreinage filetage
 Justification de la contrainte
Technologique Economique
En relation avec le comportement de l’outil Et celui de la
pièce

coupante de l’outil aux surfaces

Facilitation d’accès de la partie
fragile par une attaque sur une

Protection de l’outil le plus fragile

Minimisation d’une longueur de

Minimisation du contact de la

surface non fonctionnelle ou

par un moindre usinage (volume
minimum de matière à enlever)
Protection de l’outil le plus

Rejet de la bavure sur une

partie coupante de l’outil

accessible (enlèvement)
Couples d’entités et

surface saine
contraintes

à usiner
d’antériorité

coupe
Couple n°10 : Observation :
Surf hélicoïdale + gorge
La gorge permet le dégagement hors matière de l’outil à fileté en fin de
Intersection cycle.

Antériorité :
Gorge filetage

Conclusion : les principaux critères d’antériorité entre entités en fraisage.

Attaque sur surface saine

Protéger la partie active
Moindre usinage
En relation avec
les outils
Accès aux arêtes tranchantes
Garantir la génération Optimisation du contact de
l’arête tranchante/surface
Technologique

En relation avec Gérer les bavures Orientation ou enlèvement

la pièce

Minimiser les temps de Minimiser la longueur de coupe

Economique
coupe
