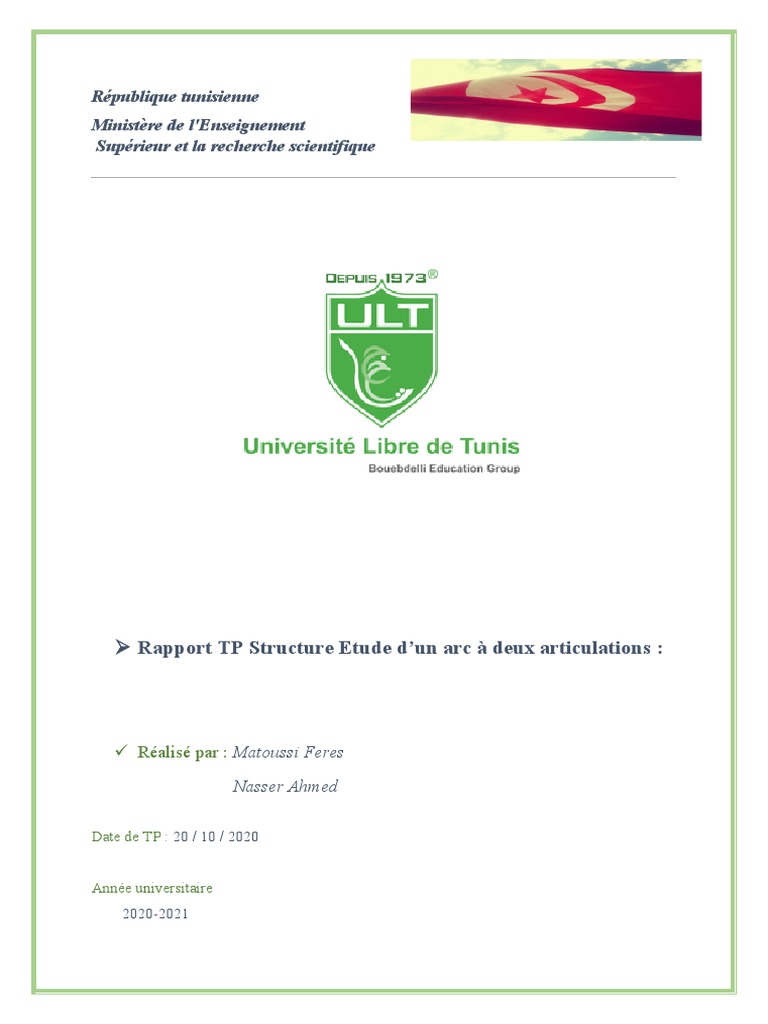

République tunisienne

Ministère de l'Enseignement
Supérieur et la recherche scientifique

 Rapport TP Structure Etude d’un arc à deux articulations :

 Réalisé par : Matoussi Feres

Nasser Ahmed

Date de TP : 20 / 10 / 2020

Année universitaire
2020-2021
 I. Introduction :
Ce manuel est une aide au montage et à la réalisation d’expériences sur le thème des arcs à deux articulations. Il
permet de démontrer clairement les principes théoriques étudiés par un apprentissage pratique.

II. Description :
L’arc à deux articulations est constitué de deux supports (ou retombées) et d’un arc parabolique en alliage
d’aluminium. Le côté gauche de l’arc possède une articulation fixée à son support de manière permanente,
(l’articulation ne permettant uniquement qu’un mouvement de rotation). Le côté droit permet quant à lui un
mouvement de rotation et de translation jusqu’à une cellule de charge électronique. La cellule de charge réagit et
mesure ainsi la réaction horizontale produite par l’arc.
L’arc à deux articulations est une structure hyperstatique (un type de portique). L’analyse des portiques
hyperstatiques nécessite normalement l’utilisation de méthode par éléments finis. Cependant, une formule
simplifiée peut être dérivée qui donne de bonnes solutions pour les arcs paraboliques. On l’appelle la méthode de
la tangente, nous utiliserons la formule issue de la méthode de la tangente dans les expériences suivantes. Un
exposé détaillé sur la méthode de la tangente est fourni dans la plupart des manuels scolaires de mécanique des
structures.

III. Expériences :
1. Charge ponctuelle se déplaçant le long d’un arc à deux articulations
Dans cette expérience, nous appliquerons une charge fixe à différentes positions le long de l’arc et mesurerons la
réaction horizontale résultante.
HB = ((5Wx)/(8rL 3)) X (L3 + x3 – 2Lx²)

Masse (G) Charges (N)

100 0.98
200 1.96
300 2.94
400 3.92
500 4.9
Table de conversion des grammes en Newtons

 Calcule de la réaction horizontale théorique pour chaque position

Distance (mm) 0 50 100 150 200 250 300 350 400 450 500

Réaction 0 1.5 2.84 3.89 4.55 4.78 4.55 3.89 2.84 1.5 0
horizontale
calculé (N)
 résultats pour l'expérience 1 ( charge de 500g)
6

5
4.78
4.55 4.55
4 3.89 3.89

3
2.84 2.84

2
1.5 1.5
1

00 0
0 50 100 150 200 250 300 350 400 450 500

 Calcule de la proportion de la réaction horizontale affichée par rapport à la charge pour chaque position
de charge.
Fonction de portée 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

Valeur calculée 0 0.3 0.59 0.79 0.92 0.97 0.92 0.79 0.59 0.3 0
d’influence de la
réaction horizontale

Valeurs d'influence de la réaction horizontale

1.2

0.8

0.6

0.4

0.2

0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
 2. Charge uniformément répartie sur un arc à deux articulations :
Dans cette expérience, nous appliquerons sur l’arc une charge uniformément répartie (UDL) et mesurerons la
réaction horizontale résultante.
HB = (ᵚL²)/8r
*HB=Réaction horizontale en B (N)
*ᵚ=Charge uniformément répartie (Nm-1)
*L=Portée de l’arc (m)
*r=Hauteur au sommet de l’arc (m)

Masse de l’UDL (g) Longueur de l’UDL (m) Valeur de l’UDL (Nm-1) Réaction horizontale
affichée (N)
630 0.5 12.36 7.725
1260 0.5 24.72 15.45
