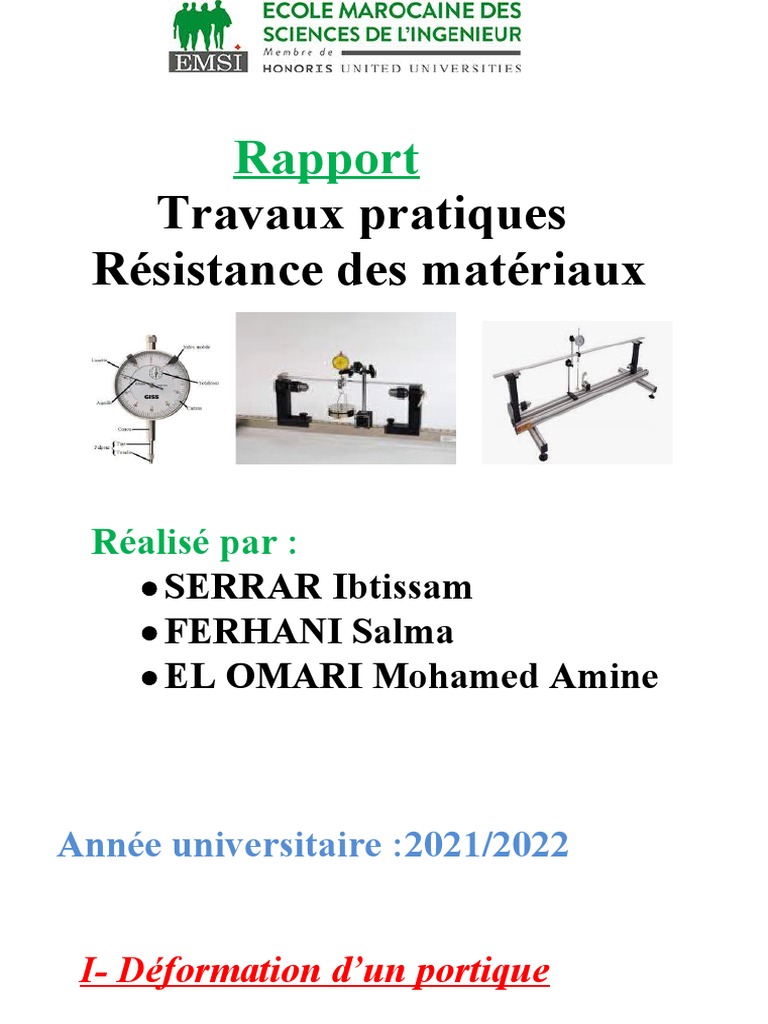

Rapport

Travaux pratiques
Résistance des matériaux

Réalisé par :
 SERRAR Ibtissam
 FERHANI Salma
 EL OMARI Mohamed Amine

Année universitaire :2021/2022

I- Déformation d’un portique

 rectangulaire

Objectif :

- Déterminer le deplacement horizontal et

vertical d’un portique rectangulaire.
- Comparer les résultats théhoriques et
expérimentaux.

Matériel utilisé
-Portique rectangulaire régidement liée à son
support.
-Crochet de masses.
-Ensemble de masses.
-comparateur pour mesurer le déplacement.

Experience 1 : chargement vertical

- monter le crochet et le comparateur à mi
portée du portique (b/2).
-appliquer une charge de 2Kg par incrément de
0.5Kg.
- noter les valeurs des valeurs vérticaux .
- Calculer les deplacement verticaux théoriques
et comparer en traçant le graphe en
représentant les déplacement en fonction des
charges .
Charge (kg) Déplacement Déplacement
expérimental théorique
0.5 25 28
1 55 56
1.5 82 84
2 108 112

Graphe 1 :représente les déplacements

verticaux en fonction de la charge.

120

100

80

Deplacement experimental
60
Deplacementn thhéorique

40

20

0
0.5 1 1.5 2

On remarque une correspondance entre le

déplacement vertical et expérimental .

Experience 2 :chargement horizontal

-le crochet est liée cette fois à une corde
s’enroule sur la poulie pour permettre
l’application d’une charge horizontal .
-le comarateur est monté à l’autre extrémité du
portique.
-notez les valeurs des déplacement pour un
chargement de 2vkg par incrément de 0.5kg.
-calculez les déplacement théoriques et comparer .

Charge(kg) Deplacement Deplacement

experimental thhéorique
0.5 55 41
1 112 83
1.5 175 125
2 232 167
Graphe 2 : représente les déplacements
horizontaux en fonction de la charge.
250

200

150
Deplacement experimental
Deplacement thhéorique
100

50

0
0.5 1 1.5 2

On constate une correspondance entre le

déplacement horizontal et expérimental

II- Essai de flexion

Objectif :
 - Déterminer les module de régidité de
différents matériaux.
-Etudier l’effet de plusieurs paramètres sur la
flexion des poutres.
Experience 1 : Effet de la charge sur
le fléchissement.

- réglez la portée de la poutre à 600m :

-mettez la poutre de section 6mmx25mm sur
des appuis simples.
-appliquez un chargement de 2 kg par
incrément de 0.5 kg.
Relevez dans un tableau les fléchissement pour
chaque chargement.
Calculez le module d’élasticité et commentez.

Module
Charge(kg) Fléchissement(mm) d’élasticité E
0.5 24 208.39
1 47 212.7
1.5 71 212.2
2 95 210.5
 Graphe 3 : représente le module d’elasticité le
fléchissement en fonction de la charge.
250

200

150 Fléchissement(mm)

100 Module d’élasticité E

50

0
0.5 1 1.5 2

On observe une augmentation simultanée entre la

charge et la valeur de fléchissement tandis que le
module d’élasticité demeurent presque constant

Experience 2 : effet de la portée sur

le fléchissement .
-gardez le meme montage .
-appliquer un charge de 1 kg à mi-portée
- faites varier la porter et relever le deplacement
Pour chaque portée en remplissant le tableau ci-
dessous (300mm,400mm,500mm,600mm).
-commenter en comparant avec les
fléchissement théoriques et expérimentaux .

Fléchissement Fléchissement
Portée(mm) expérimental théorique
 300 6 5.9
400 15 14.00
500 28 27.4
600 47 47

Graphe 4 représente la variation des

fléchissements en fonction de la portée.
60

50

40
Flé c h isse m e nt
e x pé r im e n t a l
30
Flé c hisse m e nt
t h é or iq ue
20

10

0
30 0 40 0 5 00 6 00

On conclus une correspondance entre les

valeurs de fléchissement théorique et
expérimental dans chaque expérience

Experience 3 : effet de la section

transversale sur le fléchissement .
- choisissez trois barres de sections différentes
-appliquez à chaque barre un chargement de 5
kg pour une portée de 500mm et notez les
résultats.
-tracez le graphe représentatif de la section en
fonction des deplacement et commentez.
 Section Fléchissement Fléchissement
transversal expérimental théorique
6 x 25 14 13
4 x 24 51 52
5 x 30 20 19.7

Graphe 5 représente la section en fonction des

deplacement .

35

30

25

Fléchissement
20
expérimental
Fléchissement
15
théorique

10

0
6 x 25 4 x 24 5 x 30

On peut dire qu’il y’a une correspondance

entre les valeurs de fléchissement
théoriques et expérimentales et plus que la
section s’agrandît le fléchissement
diminuent
 III- Essai de tortion

Objectif :

- examiner le rapport entre le moment de torsion

et l’angle e rotation d’une poutre à section
circulaire
-determiner le module de cisaillement.
Experience 1 : Effet de la charge sur
le fléchissement.

-fixer la barre de part et d’autre à l’aide des

mandarins (portée de 600mm).
-vérifier que le levier est bien fixé et y
accrocher le support de masses .
-Appliquer des charges de 2 kg par incrément
de 0.5 kg.
- relever les valeurs e l’angle de torsion .
-tracer l angle du torsion en fonction du
moment .
-relevez la pente et en tirer le module de
régidité et commentez.

Mass Moment L’angle Module de

e Force de torsion de cisaillement
(kg) (N) (N.mm) torsion 10 3
(°)
0.5 5 500 0.9 47.49
1 10 1000 2.24 38.16
1.5 15 1500 3.60 37.62
2 20 2000 4.60 38.85

Graphe 6 représente l’angle de torsion en fonction

du moment de torsion..

l'angle de torsion

3 L’angle de torsion (°)

0
500 1000 1500 2000

Plus la masse augmente,le moment de torsion

augmente ainsi que l’angle de torsion alors que le
module de cisaillement reste presque le même
