Normes et Schémas Electriques

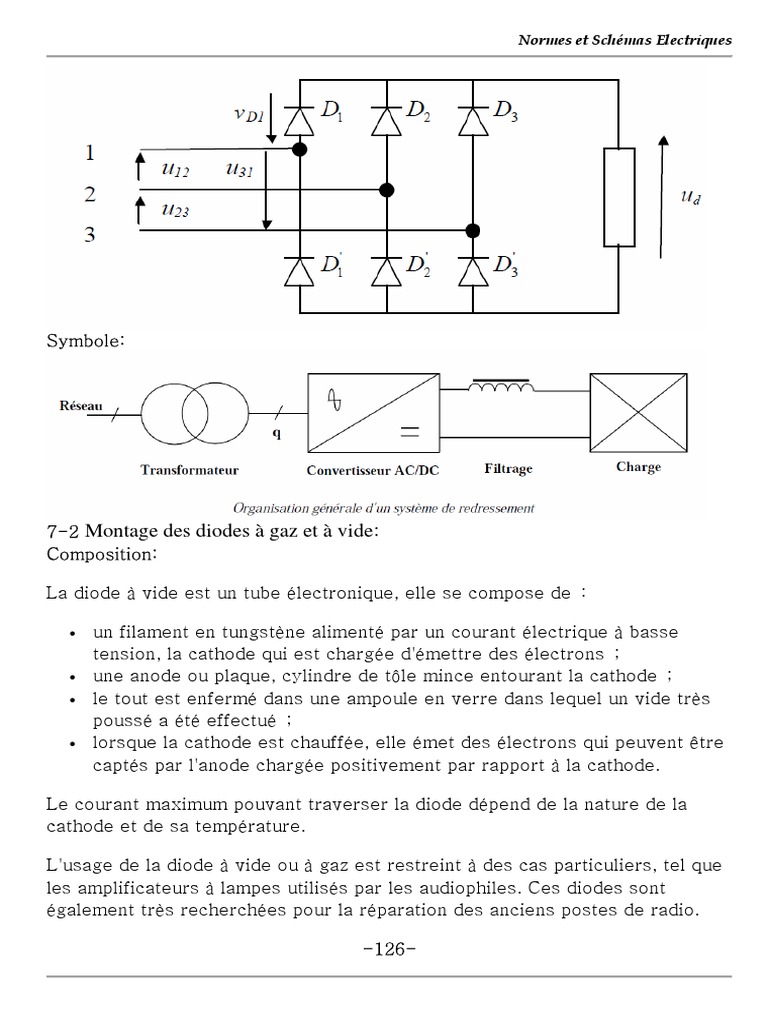

Symbole:

7-2 Montage des diodes à gaz et à vide:

Composition:

La diode à vide est un tube électronique, elle se compose de :

• un filament en tungstène alimenté par un courant électrique à basse

tension, la cathode qui est chargée d'émettre des électrons ;
• une anode ou plaque, cylindre de tôle mince entourant la cathode ;
• le tout est enfermé dans une ampoule en verre dans lequel un vide très
poussé a été effectué ;
• lorsque la cathode est chauffée, elle émet des électrons qui peuvent être
captés par l'anode chargée positivement par rapport à la cathode.

Le courant maximum pouvant traverser la diode dépend de la nature de la

cathode et de sa température.

L'usage de la diode à vide ou à gaz est restreint à des cas particuliers, tel que
les amplificateurs à lampes utilisés par les audiophiles. Ces diodes sont
également très recherchées pour la réparation des anciens postes de radio.

-126-
 Normes et Schémas Electriques

On peut évidemment, avec le même montage, utiliser une diode à vide. Il suffit
simplement de prévoir au secondaire du transformateur, un enroulement
supplémentaire, pour le chauffage du filament (voir figures ci dessous).

On peut voir, figure (diode à chauffage indirect), qu'une extrémité du filament

est reliée à la cathode. Cette liaison, qui ne change rien au fonctionnement du
tube, a pour but d'éviter un éventuel amorçage entre le filament et la cathode.

Avec ce montage, il n'est évidemment pas possible de relier une extrémité du

secondaire "chauffage filament" à la masse et de faire de même avec une
extrémité du filament (solution facilitant le câblage).

7-3 Redresseurs à cathodes de mercure:

Principe de la Diode à vapeur de mercure:

Diode à vapeur de mercure á enveloppe

en verre des années 1940

Le principe de la diode à vapeur de mercure pour redresser le courant repose

sur une décharge électrique par arc dans un environnement clos contenant de
la vapeur de mercure à basse pression. La piscine de mercure au fond de
l'enveloppe permet au mercure de se régénérer. La cathode ne se dégrade
donc pas avec le temps. Le mercure émet des électrons libres, alors que
l'anode, faite de carbone n'en émet que très peu, même chauffée, le courant ne
peut donc traverser l'arc que dans une seule direction : de la cathode vers
l'anode. L'ensemble redresse donc le courant.

-127-
 Normes et Schémas Electriques

Lorsque l'arc se forme, des électrons sont émis depuis la surface de la piscine,
ce qui cause l'ionisation de la vapeur de mercure le long de l'arc vers l'anode.
Les ions sont attirés aux environs de la cathode. Ce bombardement ionique
sur la piscine maintient la température du point d'émission tant que du courant
continue à passer.

Construction

Deux possibilités existent pour construire une diode à vapeur de mercure : à

enveloppe de verre ou à cuve d'acier. Ce dernier type était surtout utilisé pour
les courants les plus élevés : au-delà de 500 A.

Pour les applications, un Pont de Graetz était normalement utilisé.

-128-
