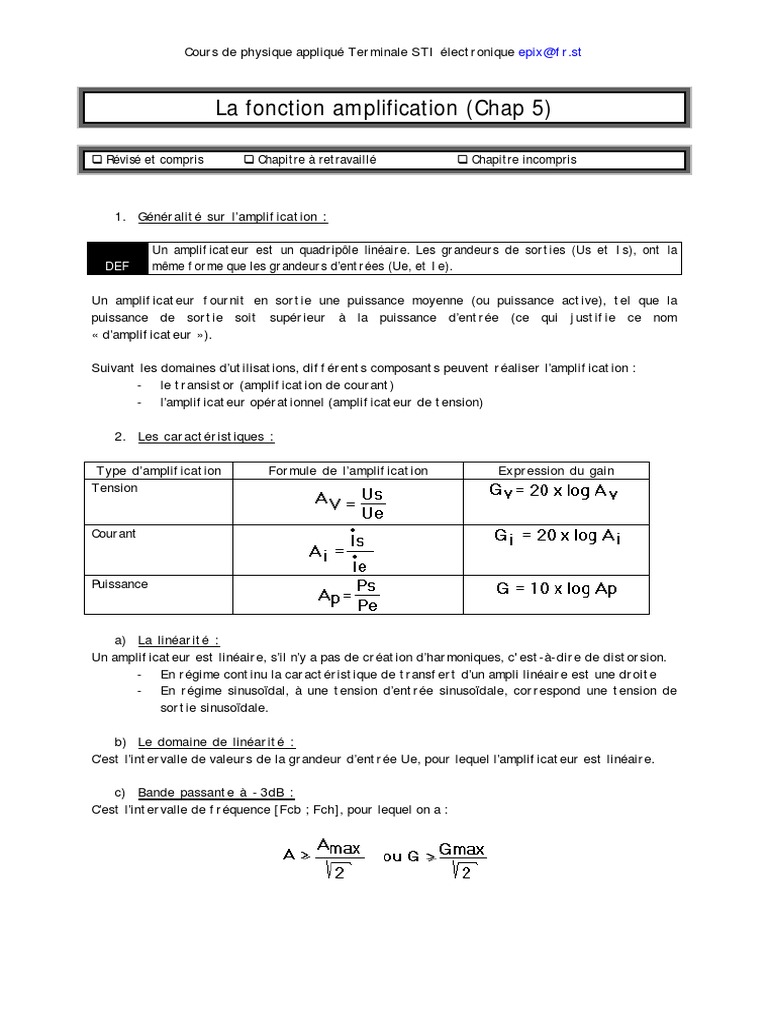

La fonction amplification (Chap 5)

! Révisé et compris ! Chapitre à retravaillé ! Chapitre incompris

1. Généralité sur l’amplification :

Un amplificateur est un quadripôle linéaire. Les grandeurs de sorties (Us et Is), ont la
DEF même forme que les grandeurs d’entrées (Ue, et Ie).

Un amplificateur fournit en sortie une puissance moyenne (ou puissance active), tel que la
puissance de sortie soit supérieur à la puissance d’entrée (ce qui justifie ce nom
« d’amplificateur »).

Suivant les domaines d’utilisations, différents composants peuvent réaliser l’amplification :

- le transistor (amplification de courant)
- l’amplificateur opérationnel (amplificateur de tension)

2. Les caractéristiques :

Type d’amplification Formule de l’amplification Expression du gain

Tension

Courant

Puissance

a) La linéarité :
Un amplificateur est linéaire, s’il n’y a pas de création d’harmoniques, c'est-à-dire de distorsion.
- En régime continu la caractéristique de transfert d’un ampli linéaire est une droite
- En régime sinusoïdal, à une tension d’entrée sinusoïdale, correspond une tension de
sortie sinusoïdale.

b) Le domaine de linéarité :
C’est l’intervalle de valeurs de la grandeur d’entrée Ue, pour lequel l’amplificateur est linéaire.

c) Bande passante à -3dB :

C’est l’intervalle de fréquence [Fcb ; Fch], pour lequel on a :
 Cours de physique appliqué Terminale STI électronique epix@fr.st

3. Modélisation de l’amplificateur
On définit en régime sinusoïdal, les impédances d’entrées et de sortie :
a) La résistance d’entrée :

On cherche à avoir la résistance d’entrée la plus élevée possible. Pour une amplification idéale, on
considère qu’elle est infinie.

b) La résistance de sortie :

On cherche à ce que cette résistance de sortie, soit la plus faible possible. Pour un amplificateur
idéal, on la considère nulle.

c) Modélisation d’un amplificateur de tension :

4. Amplificateur de différence ou différentiel idéal

Un amplificateur de différence idéal, permet d’obtenir en sortie, une tension

DEF proportionnelle à la différence entre deux tensions d’entrées.

Ad : Coefficient d’amplification différentiel

Uab : Tension différentielle d’entrée

5. Amplificateur de différence ou différentiel réel

Nous avons vu que théoriquement, on devrait avoir :
Us = Ad x Uab

Or, théoriquement, si Ub=Ua, la différence est nul, donc Uab=0, et on devrait avoir en sortie 0V
(car on amplifie un signal de 0V, donc on a toujours 0V.
 Cours de physique appliqué Terminale STI électronique epix@fr.st

Dans la réalité, un amplificateur linéaire, ne délivrera pas 0V en sortie. Plus généralement, la

tension de sortie d’un AO, se définit tel que :

Ad : coefficient d’amplification différentiel

Ud : tension différentielle d’entrée
Ac : amplification en mode commun
Uc : coefficient d’amplification en mode commun
Uo : tension de décalage

Le coefficient d’amplification en mode commun, est un défaut, qui doit être minimisé.
Pour connaître la qualité d’un amplificateur, on définit le taux de réjection en mode commun
(TRMC). Si ce taux est très élevé, cela signifie que l’amplificateur est de très bonne qualité.

L’unité du TRMC, est le décibel.

6. Amplificateur de différence à Amplificateur opérationnel

a) Expression de la tension de sortie

AO parfait : i+ = i- = 0A
Fonctionnement linéaire, car présence d’une contre-réaction.

a.1) Expression de Ve+

On utilise le diviseur de tension :
 Cours de physique appliqué Terminale STI électronique epix@fr.st

a.2) Expression de Ue-

On utilise le théorème de superposition :

Au finale :

a.3) simplification des expressions

On sait que Ue+ =Ue-, donc :

b.1) Expression de l’amplification différentielle, noté Ad :

Us = Ad x Ud par définition, si u1 = - u2 :
 Cours de physique appliqué Terminale STI électronique epix@fr.st

b.2) Expression de l’amplification en mode commun :

Us = Ad x Uc, si u2 = u1, dans ce cas Ud = 0, et Uc = u2

On va maintenant cherche à annuler l’amplification en mode commun :

Amplificateur de différence sera quasiment idéal, si les
résistances R1, R2, R3 et R4 respectent la convention ci-
contre.

7. Les applications de l’amplificateur de différence :

- Capteur en pont : Un capteur (pression, température, etc…) délivre une tension Uab
proportionnelle à la grandeur physique mesurée.

- La sonde différentielle : Utile pour mesurer à

l’oscilloscope en plusieurs points de mesures, qui
ne sont pas reliés à la même masse.
 Cours de physique appliqué Terminale STI électronique epix@fr.st

8. Amplificateur à référence commune :

Un amplificateur à référence commune, est un amplificateur qui a les tensions de sorties et

DEF d’entrées, en commun avec la masse.

a) L’amplificateur inverseur :

On constate que les tensions de sortie, et d’entrée, sont de signe opposé, ce qui justifie bien la
fonction du montage.

b) Amplificateur non inverseur :

On va cherche à exprimer A :

On constate, d’après cette expression, que la tension d’entrée, et celle de sortie, ont le même
signe. La résistance d’entrée tend vers l’infinie, car le courant d’entrée dans un amplificateur
opérationnel est nul.
 Cours de physique appliqué Terminale STI électronique epix@fr.st

c) Le montage suiveur :

Le montage « suiveur » est un car particulier du montage inverseur.

Le nom « suiveur » est du au fait que la tension de sortie « suit » la tension d’entrée. Ce
INFO montage permet de faire des adaptations d’impédance. De plus la résistance d’entrée est
très grande (on dit qu’elle tends vers l’infini).
