ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉESTLEMCEN

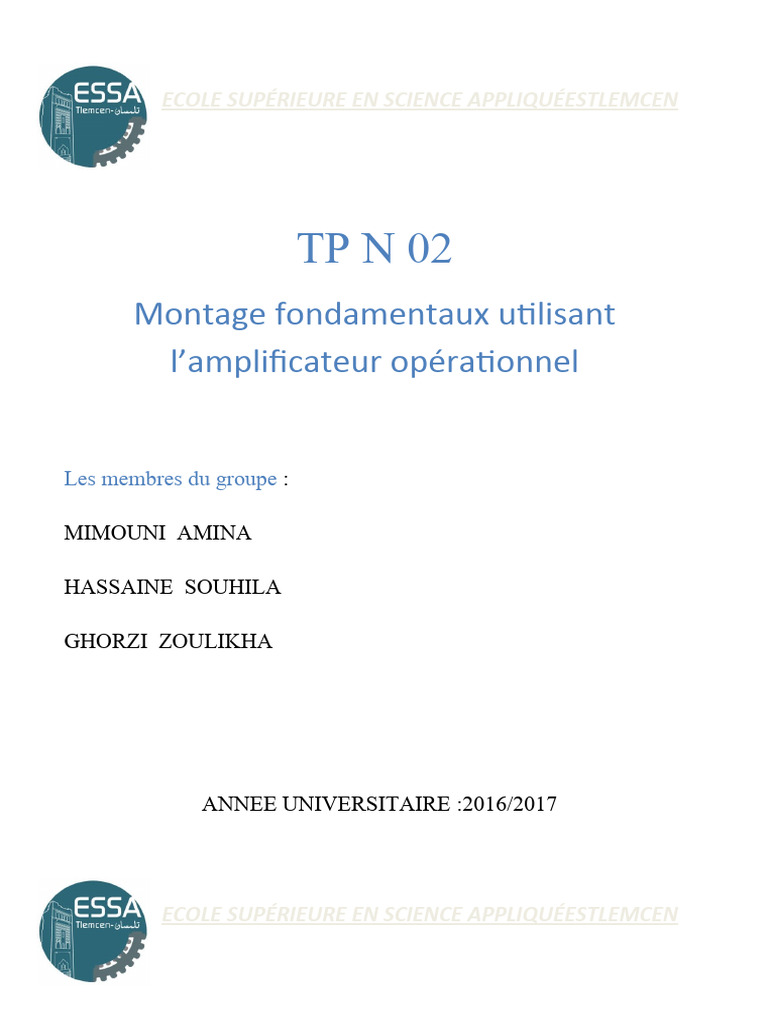

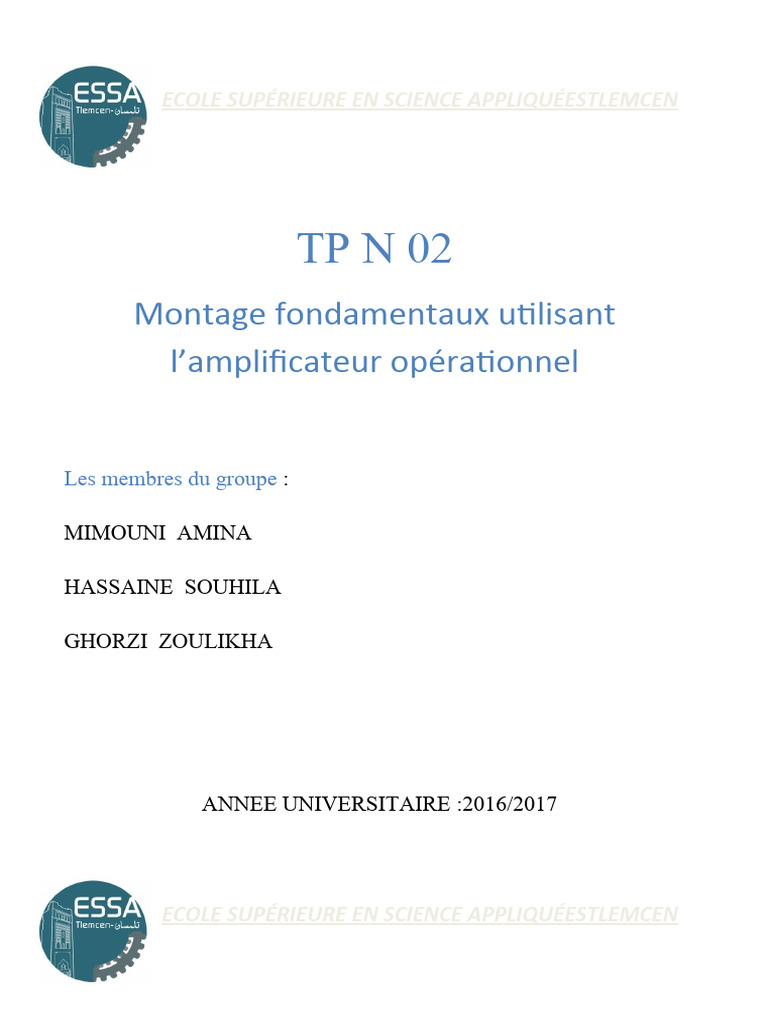

TP N 02
Montage fondamentaux utilisant
l’amplificateur opérationnel

Les membres du groupe :

MIMOUNI AMINA
HASSAINE SOUHILA
GHORZI ZOULIKHA

ANNEE UNIVERSITAIRE :2016/2017

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉESTLEMCEN

 Sommaire
 But
 Introduction
 Schema interne simpifie et scheme d’un AOP
 Symbole electriqueet principales caracteristiques d’un AOP
o Symbole electrique
o Principales caracteristique d’un AOP
o Exemples d’un AOP a circuit integre
 Preparation de la double alimentation continue
symetrique pour le AOP
 Amplificateur inverseur utilisant le µA741
 Amplificateur non inverseur utilisant le µA741
 Amplificateur suiveur de tension utilisant le µA741
 Comparateur a seuil utilisant le µA741

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES –TLEMCEN

 But :
 Le but de ce TP est triple :
 Apprendre à manipuler des montages contenant des circuits intègres.
 Renforcer par la pratique ce qu’a été appris en théorie.
 Se préparer pour comprendre d’autre circuits.

Introduction :
 Un amplificateur opérationnel (aussi dénommé ampli-op ou ampli op, AO, AOP) est
un amplificateur différentiel : c'est un amplificateur électronique qui amplifie
une différence de potentiel électrique présente à ses entrées. Initialement, les AOP
ont été conçus pour effectuer des opérations mathématiques dans les calculateurs
analogiques : ils permettaient d'implémenter facilement les opérations
mathématiques de base comme l'addition, la soustraction, l'intégration,
la dérivation et d'autres. Par la suite, l'amplificateur opérationnel est utilisé dans
bien d'autres applications comme la commande de moteurs, la régulation de
tension, les sources de courants ou encore les oscillateurs

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES –TLEMCEN

Schéma interne simplifie et schéma bloc d’un AOP :

 Cette figure représente le schéma bloc d’un AOP . Il est constitué principalement :
 d’un amplificateur différentiel.
 d’un amplificateur émetteur commun (EC).
 d’un amplificateur en classe B ou push-pull.
  Son schéma bloc est représenté par :
 L’amplificateur différentiel, présentant une résistance très grande, amplifie une différence
de potentiel électrique présente a ses entrées.
 Le signal présent a sa sortie est injecte de nouveau dans un montage amplificateur de type
émetteur commun (EC) de gain en tension important et de résistance de sortie moyenne.
 Pour enrichir en courant ce signal et pour pouvoir le porter sur une résistance de sortie
faible, ce dernier est injecte a l entre d’un amplificateur en classe B (push-pull) à résistance
de sortie faible
 Le signal de sortie finale, porte par une résistance faible, aura une valeur de tension
importante pouvant attaquer n’importe quel type de charge.

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES –TLEMCEN

Symbole électrique et principales caractéristiques d’un AOP :

 Symbole électrique :
  Symbole électrique d’un AOP est le suivant :

 Principales caractéristiques électriques d’un AOP :

 Impédance d’entrée : très élevée ;(c’est l’impédance d’entrée de l’étage différentiel)
 Impédance de sortie : très faible ;(c’est l’impédance de sortie de l’étage push-pull)
 Gain en tension en boucle ouverte : très élevé.
 Un AOP est alimente en générale par une alimentation double symétrique .Il peut être
facilement alimente par une simple alimentation + Vcc.

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

 principales caractéristiques électriques d’un AOP :

Il se présente sous la forme d’un boitier à 8 broches :
 Figure 4 : boitier et brochage du circuit intégré

Son schéma électrique interne est le suivant :

Figure 5 :schéma électrique interne du circuit intégré.

Ses principales caractéristiques électriques, quand il alimenté par +15V à T=25°C,sont :

- Impédance d’entrée : 1M Ω.
- Impédance de sortie : 75 Ω.
- Gain en tension en boucle ouverte(BO) :200 000.

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

 L'étage différentiel
 L'étage d'amplification de cet amplificateur est entouré de bleu sur la figure ci-dessus. Les
transistors Q1 à Q4 forment l'amplificateur différentiel d'entrée. Les entrées de cet étage se font
sur les bases des transistors Q1 et Q2. L'entrée non-inverseurs se fait sur la base du transistor
Q1 tandis que l'entrée inverseurs se fait sur la base du transistor Q2.
Les transistors Q5 et Q6 forment un miroir de courant. L'utilisation d'un miroir de courant permet
de s'assurer que les deux branches de l'amplificateur différentiel sont parcourues par le même
courant de polarisation. Le transistor Q7 permet d'augmenter les performances du miroir de
courant en diminuant le courant prélevé à Q3 pour alimenter les bases des transistors Q5 et Q6.

 L'étage d'amplification en tension

L'étage d'amplification de cet amplificateur est entouré de magenta sur la figure ci-dessus. Il est
constitué des transistors Q15 et Q19montés en configuration « Darlington ».

 L'étage de sortie
L'étage de puissance de sortie est entouré de cyan sur la figure ci-dessus. Il est constitué
d'un push-pull de classe AB (Q14 et Q20). La polarisation du push-pull est assurée par le
multiplicateur de VBE entouré de vert sur la figure.

 Les sources de courant

Les trois sections du schéma cerclées de rouge sont des miroirs de courant. Un miroir de
courant est un montage électronique constitué de deux transistors. Le terme de miroir de courant
provient du fait que chacun de ces deux transistors est parcouru par le même courant quelle que
soit la tension à ses bornes.
Le miroir de courant formé par Q10 et Q11 est un « miroir de courant de Widlar ». La présence de la
résistance de 5 kΩ permet de diminuer le courant traversant Q10 par rapport à celui traversant Q11.
Les miroirs de courant formés par Q10-Q11 et Q12-Q13 permettent aux transistors Q11 et Q12 d'être
parcourus par un courant uniquement lié à celui traversant la résistance de 39 kΩ et cela quelle
que soit la tension à leurs bornes. Le courant traversant la résistance de 39 kΩ dépendant
uniquement de la tension d'alimentation de l'AOP, les transistors Q10 et Q13 se comportent donc
comme des sources de courant vis-à-vis de la partie du montage à laquelle ils sont rattachés.

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

 Préparation de la double alimentation continue symétrique
(+VCC=12V et –VCC=-12V) :
Le schéma électrique de la double alimentation continue symétrique nécessaire pour faire
fonctionner le UA741 est donnée sur la figure 6 :
La réalisation de cette double alimentation continue symétrique doit se faire à gauche de la plaque
d’essai comme indique sur la photo de la figure 7.
La LED rouge indique que la tension +VCC existe et la LED verte indique que la tension -VCC existe
(couleurs obtenues en fonctionnement) : ce sont des voyants (un voyant est un indicateur
lumineux transmettant une information)

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

Etude Expérimentale :
  Amplificateur inverseur utilisant le µA 741
1. On réalise le montage sur la plaque d’essai :

2. On appliquant un signal d’entrée Ve(t)=0.5v et de fréquence :

Le signal d’entrée Ve(t)

3. La forme et l’amplitude des signaux Ve et Vs :

Le signal de sortie Vs(t) Le signal d’entrée Ve(t)

Ve(t)=1*0.5=0.5v

Vs(t)=5.2*1=5.2v

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

 4. L’amplification en tension et l’angle de déphasage entre les deux signaux Ve et Vs :

D’après l’étude théorique de ce circuit on a que :

Un amplificateur parfait donc e+=e- et donc on a : e+=e-=0

Ve=R1*i et Vs=-R3*i

Vs=-R3/R1*Ve et donc Av=-R3/R1

Et donc la valeur de Av=10

L’amplificateur amplifie Ve de R3/R2 et provoque un déphasage entre la tension de sortie et d’entrée de

180°

D’après l’amplitude de deux signaux observe sur oscilloscope on obtient Av=Vs/Ve=10.4v

On conclut que les résultats pratiques se conforment avec les résultats théoriques

Conclusion :

Un amplificateur inverseur amplifie la tension d’entrée avec un gain de R3/R1 et un déphasage de 180°

 Amplificateur non inverseur utilisant le µA741

1. On réalisant le montage sur la plaque d’essai :

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

2. On appliquant un signal d’entrée d’amplitude 0.5v et de fréquence f=1KHz :

3. La forme et l’amplitude des signaux Ve et Vs :

Les deux signaux d’entrée et de sortie

Ve(t)=0.5V

Vs(t)=5.6*1=5.6v

4. L’amplification en tension et l’angle de déphasage entre les deux signaux :

D’après la théorie on a Vs=1+(R2/R1)*Ve et donc Av=1+R2/R1

Et donc la valeur de Av=11

L’amplificateur amplifie Ve de 1+R2/R1 et provoque un déphasage entre la tension de sortie et d’entrée

de 0°

D’après l’amplitude de deux signaux observe sur oscilloscope on obtient Av=Vs/Ve=11.2v

On conclut que les résultats pratiques se conforment avec les résultats théoriques.

Voir vidéo 1

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

Conclusion :

Un amplificateur non inverseur amplifie la tension d’entrée avec un gain de 1+R2/R1 et un déphasage de 0

 Amplificateur suiveur de tension utilisant le µA741

1. On réalisant le montage sur la plaque d’essai :

2. On appliquant un signal d’entrée d’amplitude 0.5v et de fréquence f=1KHz :

Le signal d’entrée

3. La forme et l’amplitude des signaux Ve et Vs :

Les deux signaux d’entrée et de sortie

ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

Ve(t)=0.5V

Vs(t)=0.5*1=0.5v

4. L’amplification en tension et l’angle de déphasage entre les deux signaux :

D’après la théorie on a Vs=1Ve et donc Av=1 gain unitaire

Et donc la valeur de Av=1

L’amplificateur amplifie Ve d’un gain unitaire et provoque un déphasage entre la tension de sortie et
d’entrée de 0°

D’après l’amplitude de deux signaux on obtient Av=Vs/Ve=1v

On conclut que les résultats pratiques se conforment avec les résultats théoriques

Conclusion :

L’amplificateur suiveur n’amplifie pas la tension d’entrée car le gain est unitaire. Mais l’impédance d’entrée
Ze très grande par contre que l’impédance de sortie est très faible.

 Comparateur a seuil utilisant le µA741 (appelé aussi trigger de Schmitt)

1. On réalisant le montage sur la plaque d’essai :

2. On appliquant un signal d’entrée d’amplitude 0.5v et de fréquence f=1KHz :

 ECOLE SUPÉRIEURE EN SCIENCE APPLIQUÉES TLEMCEN

3. La forme et l’amplitude des signaux Ve et Vs :

Les deux signaux d’entrée et de sortie

Ve(t)=0.5V

Vs(t)=2*10=20v

Voir vidéo 2

5. Le rôle de ce circuit :

Un comparateur simple convertit le signal sinusoïdal (d’entrée) vers un signal de sortie qui est un signal
carre

Conclusion :
Effectivement dans ce TP on a manipulé beaucoup avec l’amplificateur opérationnel et bien sur on a sortie
avec des conclusions très importantes :

- Un amplificateur opérationnel sert a amplifier un signal d’entrée en un signal de sortie de

tension importante ou bien un signal de tension désirable
- Un amplificateur présente deux régimes de fonctionnement le premier c ’est le régime
linéaire quand la sortie est reliée a l’entrée inverseuse ,et l’autre un régime non linéaire
quand la sortie est reliée avec l’entre non inverseuse
