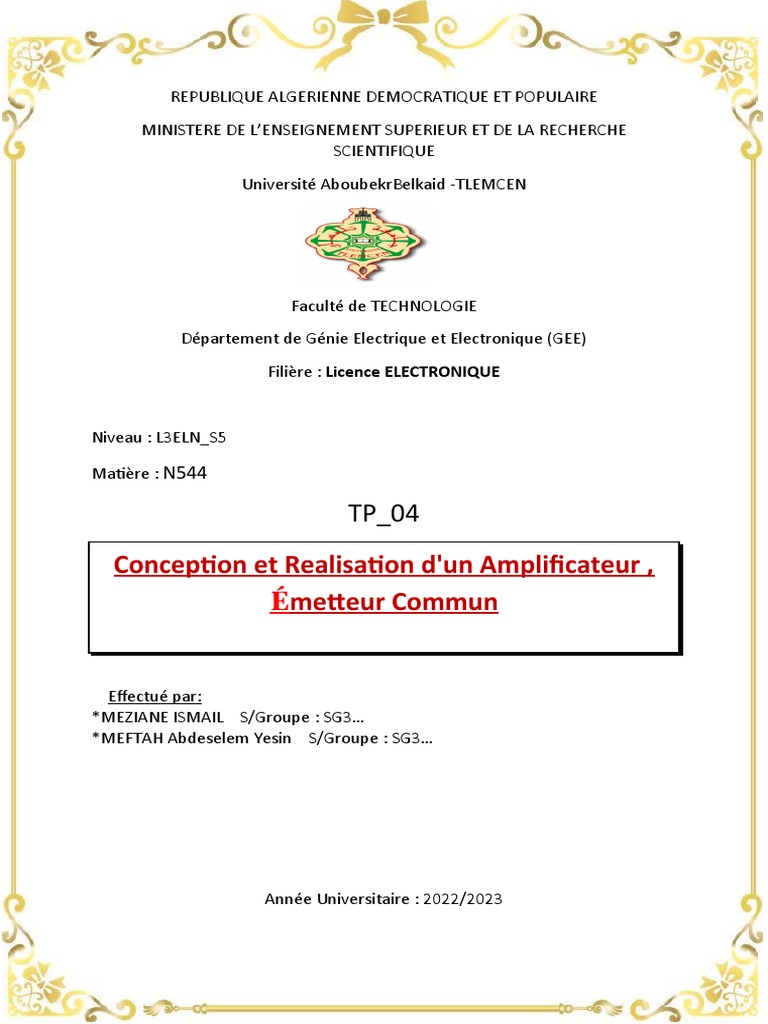

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE

SCIENTIFIQUE
Université AboubekrBelkaid -TLEMCEN

Faculté de TECHNOLOGIE
Département de Génie Electrique et Electronique (GEE)
Filière : Licence ELECTRONIQUE

Niveau : L3ELN_S5

Matière : N544

TP_04
Conception et Realisation d'un Amplificateur ,
Émetteur Commun

Effectué par:
*MEZIANE ISMAIL S/Groupe : SG3…
*MEFTAH Abdeselem Yesin S/Groupe : SG3…

Année Universitaire : 2022/2023

 Émetteur commun
Un montage amplificateur à émetteur commun est en électronique l'une des trois
configurations élémentaires pour l'amplification d'un transistor bipolaire. Les deux autres se
nomment base commune et collecteur commun. Dans ce montage l'émetteur (indiquée par
une flèche) est relié à la masse commune ou à une tension de référence, alors que la base du
transistor est reliée à l'entrée et le collecteur à la charge de sortie. Le circuit analogue
utilisant un transistor à effet de champ se nomme montage amplificateur à source commune

: Explications du circuit
Montage amplificateur à émetteur commun avec contre-réaction et couplage alternatif

Ce circuit peut être qualifié d'émetteur commun car le condensateur de découplage CE est
choisi de façon à présenter une impédance assez faible, lors d'une étude en petits signaux,
pour court-circuiter la résistance RE. La présence de la capacité de découplage CE permet
d'augmenter significativement le gain du montage, mais en contrepartie le circuit a de plus
.faibles impédances d'entrée et de sortie

La résistance d'émetteur RE permet de créer une sorte de contre-réaction appelée

dégénération de l'émetteur qui assure de bonnes caractéristiques de stabilité et de linéarité
du circuit, notamment en réponse aux variations de température. Dans le cas où le
condensateur de découplage à l'émetteur CE est absent, l'impédance de RE réduit

.la transconductance globale Gm=gm de ce circuit par un facteur (gm.RE+1)

1_Objectif du TP :
Ce TP pour Etude et réalisation d'un amplificateur à Émetteur Commun :

1-on a le montage dans la plaque d’essai :

Le montage on simulation :

2-calcule des composant du montage :

V cc = Rc I c +V ce + R E I E {avec : R E I E=V EM =aV CC }

V cc =bR E I c+V ce + R E I E {avec :bR E =R c , V ce =V CC / 2}

a V CC +V CC /2 +a V cc b=V cc

ab+(1/2)+a  ½=a(b+1)  a=1/(2(b+1)) ou b=1/2a  on pose a=0.1 , b=4=1

R E I E+V ce + Rc I c =V cc

 Rc =800ῼ I c/)a+3– )1/2-((V cc (= Rc

b  R E = 200ῼ / Rc = R E

 R2 = 4.473K ῼ {avec : I =I p+ I B=0 . 418 mA } 0= R E I E-V BE- R2 I p

I+ R2 I p  R1 =16Kῼ R1=V cc

: On Pratique on a

22K ῼ C 1= 47 µF = R1

4.473K ῼ C 2= 47 µF = R2

ῼ C 3=220 µF 220= R E

ῼ 800 = RC

V BE - V CE - V E - V B - V c : le mesure -3
V 0.10 =V c

V 1.66=V B

V 0.99=V E

V 0.66+=V CE

V 5.10+=V BE

Après introduction de 3 Signal différentes, on obtient les courbes -4

: suivantes
: Ona pour Ve =5 mV

Vs(volt)=2.04V

Meseur sur la plaque d’essai : Vs(Oscil)=2.4V

Meseur sur Simulation :

: et pour Ve=40mV

Vs(volt)=1.1V

Meseur sur la plaque d’essai : Vs(Oscil)=3.6V

: Meseur sur Simulation

: et pour Ve=2V

Vs(volt)=2.12V
Meseur sur la plaque d’essai : Vs(Oscil)=4V

: Meseur sur Simulation

: Le montage sur ARES_5

: Circuit Imprimer_1
: Circuit 3D_2

: But de ce TP
Ce TP a pour but l’apprentissage et l’analyse de l’aspect statique et dynamique
.du transistor bipolaire monté en amplificateur, émetteur commun
Les circuits à émetteur commun sont utilisés pour amplifier des signaux de
faible amplitude, comme les signaux radio captés par une antenne. Ils sont
aussi utilisés dans les miroirs de courant, où une même entrée est utilisée pour
piloter deux transistors identiques. Les courants traversant ces transistors sont
.identiques même s'ils possèdent des charges différentes
