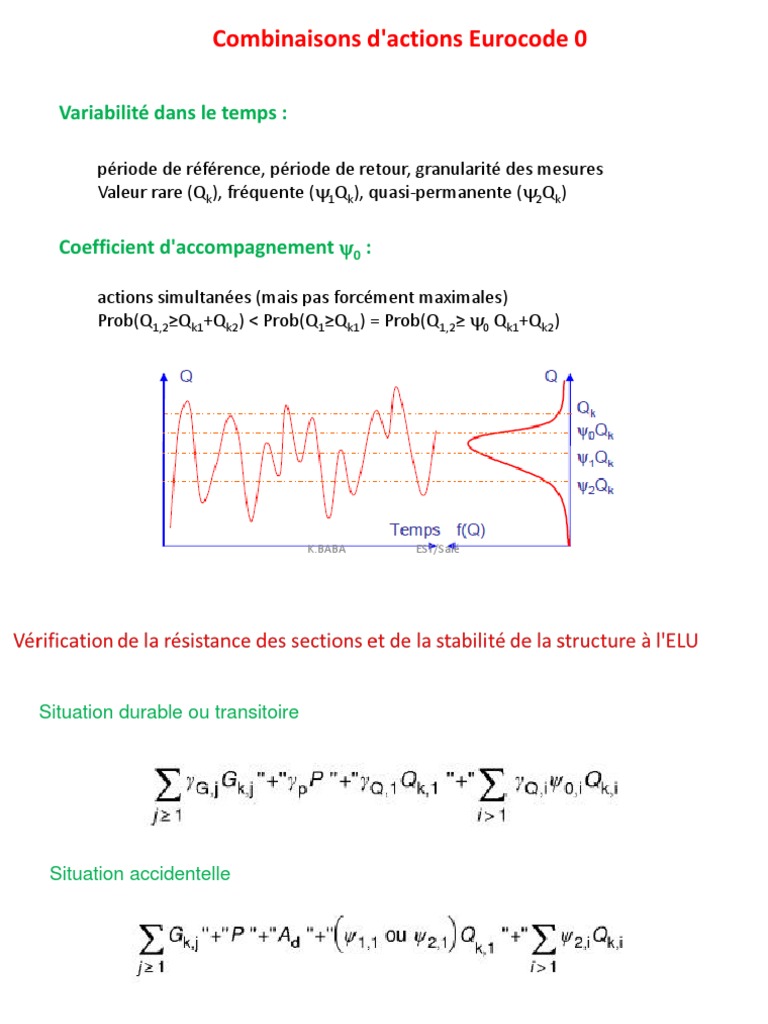

Combinaisons d'actions Eurocode 0

Variabilité dans le temps :

période de référence, période de retour, granularité des mesures

Valeur rare (Qk), fréquente (1Qk), quasi-permanente (2Qk)

Coefficient d'accompagnement 0 :

actions simultanées (mais pas forcément maximales)

Prob(Q1,2≥Qk1+Qk2) < Prob(Q1≥Qk1) = Prob(Q1,2≥ 0 Qk1+Qk2)

K.BABA EST/Salé
Situation durable ou transitoire

Situation accidentelle

K.BABA EST/Salé
Vérification des conditions de service à l'ELS

Combinaison caractéristique

Combinaison fréquente

Combinaison quasi permanente

K.BABA EST/Salé
 Valeurs des coefficients partiel,
d'accompagnement et de combinaison
Les facteurs ψi reflètent la probabilité que les actions se produisent simultanément :

K.BABA EST/Salé
 Valeurs des coefficients partiel,
d'accompagnement et de combinaison

coefficients partiel de combinaison

K.BABA EST/Salé
 Valeurs des coefficients partiel,
d'accompagnement et de combinaison

K.BABA EST/Salé
Etat Limite de service
Flèches verticales

f  1   2   0
K.BABA EST/Salé
Etat Limite de service
Flèches verticales

Valeurs limites recommandées

Pour les poutres en porte à faux: L = 2 fois la longueur du porte à faux

K.BABA EST/Salé
Etat Limite de service

Flèches horizontales

Portique sans pont roulant h/125

Autres bâtiments à niveau unique h/250

Dans un bâtiment à plusieurs niveaux

Entre chaque étage h/250

K.BABA EST/Salé
Pour la structure dans son ensemble ho/420
 Classification des section
Eurocode 3

Soit une poutre soumise à une charge concentrée en son milieu.

Le moment maximal se situe au milieu de la poutre et vaut PL/4.

K.BABA EST/Salé
 Classification des section
Eurocode 3

Si La valeur de moment se rapproche de la valeur du moment plastique Mp, la

déformation aura tendance à se concentrer à l'endroit où se produit ce maximum.

La déformée élasto-plastique de la poutre sera composée de deux tronçons très peu

déformés élastiquement et séparés par une zone étroite fortement déformée
plastiquement.

K.BABA EST/Salé
 Classification des section
Eurocode 3
On a un comportement proche d'une poutre formée de 2 tronçons rigides reliés par
une rotule à frottement qui ne se met à tourner que lorsque la valeur du moment
atteint la valeur critique.

Le phénomène de rotule plastique se produit si

les profilés ont des parois suffisamment épaisses,
dans le cas contraire les profilés périssent par
instabilité (voilement, déversement) avant
d'atteindre la rotation correspondant au moment
plastique.

rotule plastique

LA CAPACITÉ D'UN PROFILÉ À TRAVAILLER AU MAXIMAL DE SA RÉSISTANCE

K.BABA EST/Salé
PLASTIQUE DÉPEND DE SA FORME.
 Classification des section
Eurocode 3

L’eurocode 3 distingue quatre classe de section transversale selon leur

comportement vis-à-vis de la plastification

K.BABA EST/Salé
 Classification des section
Eurocode 3

sections transversales pouvant atteindre leur

classe la plus résistance plastique, sans risque de voilement local,
Classe 1
performante et possédant une capacité de rotation importante
pour former une rotule plastique
valeurs plastiques prises en
compte dans les calculs
sections transversales pouvant atteindre leur
Classe 2 résistance plastique, sans risque de voilement local,
mais avec une capacité de rotation limitée
classes intermédiaires
sections transversales pouvant atteindre leur
résistance élastique en fibre extrême, mais non leur valeurs élastiques prises en
Classe 3
résistance plastique, du fait des risques de voilement compte dans les calculs
local

sections transversales ne pouvant atteindre leur valeurs élastiques efficaces

Classe 4 classe la plus fragile résistance élastique, du fait des risques de voilement prises en compte dans les
local calculs

Les sections ne vérifiant pas les critères de la classe 3 sont en fait de la classe 4
K.BABA EST/Salé
 Classification des section
Eurocode 3

Rapport largeurs/épaisseurs maximaux pour âmes (parois internes

perpendiculaires à l’axe de flexion)
𝜀 = 235𝑓𝑦 fy en N/m2

K.BABA EST/Salé
Classification des section
Eurocode 3

K.BABA EST/Salé
Classification des section
Eurocode 3

K.BABA EST/Salé
Classification des section
Eurocode 3

K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
K.BABA EST/Salé
Coefficient partiel de sécurité sur l’acier M :

Sections de classe 1, 2 ou 3

M0 =1 pour les aciers Normalises

M0 =1,1 dans les autres cas

Sections de classe 4

M1 =1.1

Résistance des éléments aux instabilités

M1 =1.1

Résistance de la section nette au droit des trous de boulons

M2 =1.25

K.BABA EST/Salé
Exemple

Soit une PRS flechies selon le plan principale d inertie, la nuance d

acier est S355,

Determiner sa classe sachant que:

b=360 mm
h= 1000mm
tf= 22mm
tw=10mm

K.BABA EST/Salé
Exemple1 : IPE400 fléchi selon son plan principal d'inertie --> une semelle en
traction, une semelle en compression et flexion dans l'âme (correspondant à une
compression partielle). Acier S235 donc ε = 1.
b = largeur du profilé = 180mm, d = hauteur de la portion droite de l'âme =
331mm, tf = épaisseur aile (ou semelle) = 13.5mm et tw = épaisseur âme 8.6 mm

Exemple2 : PRS type H 1000x360x22x10 en acier S355, fléchi selon son plan
principal d'inertie --> ε = 0.81.

Exemple3 : IPE550 fléchi. Acier S235 donc ε = 1.

b = largeur du profilé = 210mm, d = hauteur de la portion droite de l'âme =
467.6mm, tf = épaisseur aile (ou semelle) = 17.2mm et tw = épaisseur âme
11.1 mm
K.BABA EST/Salé
Exemple1 :
Semelle comprimée, cf tableau 2 : c = 180/2=90mm donc c/tf = 90/13.5 = 6.67 < 9
ε = 9 d'où classe 1.

Ame fléchi, cf tableau 1 : d/tw = 331/8.6 = 38.5 < 72ε = 72 d'où classe 1.

Le profilé est de classe 1.

Exemple2
Semelle comprimée, cf tableau 2 : c = 175mm donc c/tf = 175/22 = 7.9 et 9ε=7.3
< 7.9 <10ε=8.1 d'où classe 2.

Ame fléchi, cf tableau 1 : d/tw = 940/10=94 et 83ε=67 < 94 < 124ε=100 d'où
classe 3.

Le profilé est de classe 3.

Exemple3 :
Semelle comprimée, cf tableau 2 : c = 210/2=105mm donc c/tf = 105/17.2 = 6.1< 9
ε = 9 d'où classe 1.
Nota : en fait on devrait prendre en lieu et place de 105mm une valeur de 75.5mm
correspondant à la partie plane : c = 210/2-24-11.1/2 = 75.5mm.

Ame fléchi, cf tableau 1 : d/tw = 467.6/11.1 = 42.1 < 72ε = 72 d'où classe 1.
K.BABA EST/Salé
Le profilé est de classe 1.
Exemple d application:

K.BABA EST/Salé
 E.L.U.

E.L.S
