GIL TP: Amplificateur différentiel

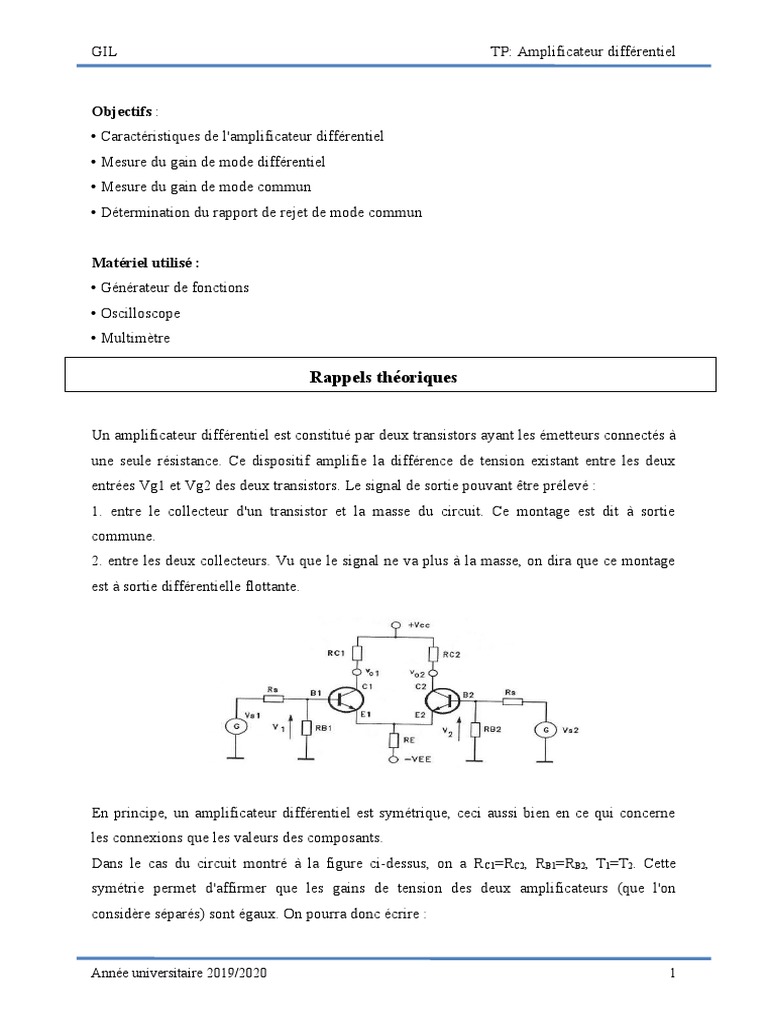

Objectifs :
• Caractéristiques de l'amplificateur différentiel
• Mesure du gain de mode différentiel
• Mesure du gain de mode commun
• Détermination du rapport de rejet de mode commun

Matériel utilisé :
• Générateur de fonctions
• Oscilloscope
• Multimètre

Rappels théoriques

Un amplificateur différentiel est constitué par deux transistors ayant les émetteurs connectés à
une seule résistance. Ce dispositif amplifie la différence de tension existant entre les deux
entrées Vg1 et Vg2 des deux transistors. Le signal de sortie pouvant être prélevé :
1. entre le collecteur d'un transistor et la masse du circuit. Ce montage est dit à sortie
commune.
2. entre les deux collecteurs. Vu que le signal ne va plus à la masse, on dira que ce montage
est à sortie différentielle flottante.

En principe, un amplificateur différentiel est symétrique, ceci aussi bien en ce qui concerne
les connexions que les valeurs des composants.
Dans le cas du circuit montré à la figure ci-dessus, on a R C1=RC2, RB1=RB2, T1=T2. Cette
symétrie permet d'affirmer que les gains de tension des deux amplificateurs (que l'on
considère séparés) sont égaux. On pourra donc écrire :

Année universitaire 2019/2020 1

GIL TP: Amplificateur différentiel

Où Ad est le "gain de mode différentiel".

Cependant, dans la pratique, les signaux v1 et v2 ne sont pas amplifiés de la même manière
(A1 ⧧ A2). Il s'en ensuit que la sortie est différente de zéro, même si les deux signaux
d'entrée sont égaux, donc non seulement c'est la différence entre les deux signaux d'entrée qui
est amplifiée, mais aussi leur demi-somme :

Ad : amplification différentielle.
Vd : tension différentielle.
Ac : amplification de mode commun.
Vc : tension commune.
Taux de Réjection de Mode Commun :
Un amplificateur différentiel est d'autant de meilleure qualité quand Ad est d'autant plus
grande que Ac. La qualité de l'amplificateur s'exprime alors par le Taux de Réjection de Mode
Commun qui est le rapport de Ad par Ac :

Plus le TRMC est grand, plus le signal de sortie est proportionnel à la seule différence de
tension entre les deux signaux d'entrée.
Calculer pour le circuit précédent : Ad, Ac et le TRMC selon les valeurs du circuit de la
carte donné à la dernière page.

Essais pratiques

• Déconnecter tous les cavaliers.

Polarisation :
• Imposer Vcc=12V
• Insérer les cavaliers J4, J15, J18, J23, J26, J38, J34, J45, J43, de façon à réaliser le circuit de
la figure 2.

Année universitaire 2019/2020 2

GIL TP: Amplificateur différentiel

Figure.2

• Régler RV4 dans la position centrale.

• Mesurer la tension entre les collecteurs des deux transistors.
La tension devrait être nulle, mais vu les inévitables asymétries du circuit, il est très probable
que la valeur de cette tension soit différente de zéro.
• Agir sur le potentiomètre RV4 de manière à annuler la tension mesurée par le voltmètre.
Le potentiomètre RV4 permet de rendre égaux les courants circulant dans les deux transistors
et, de ce fait, d'annuler la tension présente entre les collecteurs.

Gain différentiel
• Insérer les cavaliers. J4, J15, J18, J23, J26, J27, J30, J34, J38, J43 et J45, de façon à réaliser
le circuit de la figure 3

Figure .3

Année universitaire 2019/2020 3

GIL TP: Amplificateur différentiel

• Imposer Vcc=12V.
• Régler le potentiomètre Rv5 de façon à obtenir une tension de 0V entre la base et la masse
de T2.
• En intervenant sur le potentiomètre RV4, s'assurer que l'amplificateur différentiel soit
équilibré (tension mesurée entre les deux collecteurs soit égale à zéro).
• En intervenant sur RV5, augmenter la tension d'entrée du transistor T2 jusqu'à
atteindre les 100 mV.
• Dans ces conditions, mesurer la valeur de tension correspondante entre les deux
collecteurs, et calculer le gain en tension
• Refaire la mesure et le calcul précédents en les appliquant à des valeurs de tension
d'entrée croissantes (150,200,400 mV).

Q 1 : Quel est le gain que l'on vient de mesurer ?

1. Il est nul
2. Il est égal à l'unité
3. Il vaut quelques dizaines
4. Il vaut quelques centaines
5. Il vaut quelques milliers

Gain de mode commun

• Dans le circuit précédent, insérer le cavalier J32, de façon à obtenir le schéma représenté à la
figure 4.

Année universitaire 2019/2020 4

GIL TP: Amplificateur différentiel

Figure .4
• En agissant sur RV5, régler à 0V la tension d'entrée des deux transistors T1 etT2.
• En agissant sur le potentiomètre RV4, s'assurer que l'amplificateur différentiel soit équilibré
(tension nulle entre les collecteurs de T1 et de T2).
• En agissant sur le potentiomètre RV5, augmenter progressivement la tension d'entrée des
deux transistors T1 et T2 et mesurer la tension de sortie entre les deux collecteurs.
• Calculer le Gain de Mode Commun Ac.
Q2 : si l'on compare les gains que l'on a déterminés dans les deux exercices précédents, on
peut observer que :
1. les deux gains sont parfaitement égaux.
2. le gain résultant de la deuxième mesure est beaucoup plus élevé que celui qui résulte de la
première.
3. le gain obtenu dans le deuxième cas est nul.
4. le gain résultant de la deuxième mesure est nul et celui de la première est infini
5. Aucune des réponses précédentes ne justifie ce que l'on a observé.

Amplificateur pour petits signaux

• Réaliser le circuit de la figure 5, en insérant les cavaliers J1, J2, J4, J15, J18, J23 ,
J26, J34, J38, J43, J45 et en imposant Vcc à 12V.

Année universitaire 2019/2020 5

GIL TP: Amplificateur différentiel

Figure .5

• Le générateur étant débranché, régler le potentiomètre RV4 dans le but d'annuler la tension
entre les points 3 et 9.
• Appliquer à l'entrée un signal sinusoïdal ayant une amplitude de 400mVpp et une fréquence
de 1kHz.
• Brancher l'oscilloscope de façon à visualiser sur le canal 1 la tension d'entrée fournie par le
générateur, et sur le canal 2 la tension présente entre le collecteur de T1 et la masse.
• Mesurer l'amplitude de la tension de collecteur, ainsi que le déphasage entre cette tension et
le signal d'entrée.
• Refaire la mesure précédente pour le transistor T2, en reliant cette fois-ci le canal 2 au
collecteur de T2.
Q3 : Quel est le rapport existant entre les deux tensions mesurées sur les collecteurs ?
• Ces tensions sont égales en module et en phase.
• Ces tensions sont égales en module, mais elles sont déphasées de 180 degrés.
• Ces tensions sont en phase, mais l'une est le double de l'autre
• Ces tensions sont déphasées de 90 degrés et l'une est la moitié de l'autre
• Ces tensions sont égales en module, mais elles sont déphasées de 270 degrés
Q 4 : Quel rapport y-a-t-il, en revanche, entre le signal prélevé entre les deux collecteurs et le
signal prélevé entre le collecteur et la masse ?
• L'amplitude du signal entre ces deux collecteurs est égare à la moitié de celle qui mesurée
entre chaque collecteur et la masse.
• L'amplitude entre les collecteurs est le double de celle entre un collecteur et la masse.

Année universitaire 2019/2020 6

GIL TP: Amplificateur différentiel

• Les trois amplitudes sont exactement égales.

• Les trois amplitudes sont toutes différentes entre elles
• Les amplitudes sont égales, mais chacune de celles-ci est déphasée de 120 degrés l'une par
rapport à l'autre.
Q5 : Un amplificateur différentiel idéal amplifie :
• La différence entre les deux tensions d'entrée.
• La somme des deux tensions d'entrée.
• Le produit des deux tensions d'entrée.
• La demi-somme des tensions d'entrée.
• Le rapport entre les tensions d'entrée.
Q 6 : A partir des tensions d'entrée v1 et v2 d'un amplificateur différentiel, à l'aide de quelle
formule peut-on définir le «signal de mode commun » ?
• vc = (v1 + v2)/2
• vç = v1 - v2
• vç=v1 + v2
• vç=v1 . v2
• vc = (v1 . v2)/2
Q 7 : Et comment peut-on définir le signal de mode différentiel ?
• vd = (v1 + v2)/2
• vd = v1 - v2
• vd = v1 + v2
• vd = v1 . v2
• vd = v1 . v2/2
Q 8 : Quel est le rapport pouvant définir la tension de sortie d'un amplificateur différentiel, v 1
et v2 étant les tensions présentes aux deux entrées ?
• vo = (Ad . vd) – (Ac . vc)
• vo = (Ad . vd) + (Ac . vc) /2
• vo = (Ad . vd) + (Ac . vc)
• vo = ((Ad . vd)/2) + 2 . (Ac . vc)
• vo = (Ad +Ac).(vd – vc)

Année universitaire 2019/2020 7

GIL TP: Amplificateur différentiel

Liste des composants utilisés dans ce TP :

T1 et T2 : BC337, β=250 , R1=R14=1kΩ , R10=R17=10kΩ , R12=5,6kΩ , RV4=1kΩ ,
R13=10kΩ , RV5=4,7kΩ , C1=10μF.
