I.

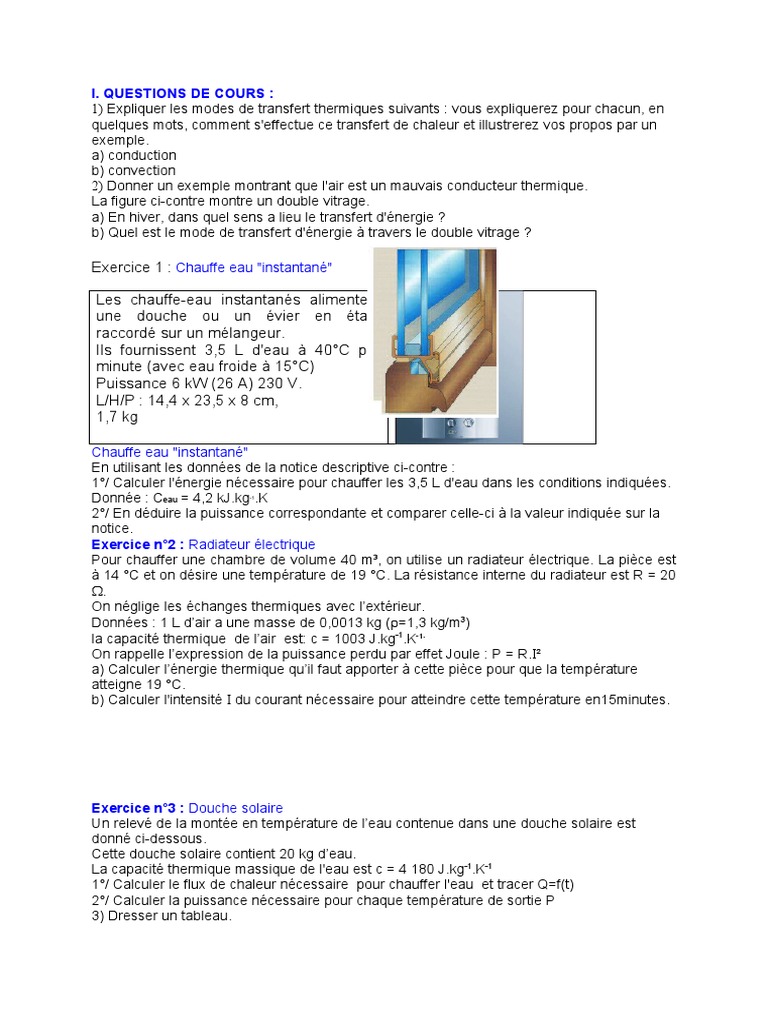

QUESTIONS DE COURS :
1) Expliquer les modes de transfert thermiques suivants : vous expliquerez pour chacun, en
quelques mots, comment s'effectue ce transfert de chaleur et illustrerez vos propos par un
exemple.
a) conduction
b) convection
2) Donner un exemple montrant que l'air est un mauvais conducteur thermique.
La figure ci-contre montre un double vitrage.
a) En hiver, dans quel sens a lieu le transfert d'énergie ?
b) Quel est le mode de transfert d'énergie à travers le double vitrage ?

Exercice 1 : Chauffe eau "instantané"

Les chauffe-eau instantanés alimentent

une douche ou un évier en étant
raccordé sur un mélangeur.
Ils fournissent 3,5 L d'eau à 40°C par
minute (avec eau froide à 15°C)
Puissance 6 kW (26 A) 230 V.
L/H/P : 14,4 x 23,5 x 8 cm,
1,7 kg

Chauffe eau "instantané"

En utilisant les données de la notice descriptive ci-contre :
1°/ Calculer l'énergie nécessaire pour chauffer les 3,5 L d'eau dans les conditions indiquées.
Donnée : Ceau = 4,2 kJ.kg .K
-1

2°/ En déduire la puissance correspondante et comparer celle-ci à la valeur indiquée sur la

notice.
Exercice n°2 : Radiateur électrique
Pour chauffer une chambre de volume 40 m3, on utilise un radiateur électrique. La pièce est
à 14 °C et on désire une température de 19 °C. La résistance interne du radiateur est R = 20
.
On néglige les échanges thermiques avec l’extérieur.
Données : 1 L d’air a une masse de 0,0013 kg (=1,3 kg/m3)
la capacité thermique de l’air est: c = 1003 J.kg-1.K-1.
On rappelle l’expression de la puissance perdu par effet Joule : P = R.I²
a) Calculer l’énergie thermique qu’il faut apporter à cette pièce pour que la température
atteigne 19 °C.
b) Calculer l'intensité I du courant nécessaire pour atteindre cette température en15minutes.

Exercice n°3 : Douche solaire

Un relevé de la montée en température de l’eau contenue dans une douche solaire est
donné ci-dessous.
Cette douche solaire contient 20 kg d’eau.
La capacité thermique massique de l'eau est c = 4 180 J.kg-1.K-1
1°/ Calculer le flux de chaleur nécessaire pour chauffer l'eau et tracer Q=f(t)
2°/ Calculer la puissance nécessaire pour chaque température de sortie P
3) Dresser un tableau.
Exercice n°4 : Etude d'un chauffe-eau solaire

Le principe de fonctionnement d’un chauffe-eau solaire est schématisé ci-contre. Le capteur

de rayonnement est constitué d’une boîte fermée par une plaque de verre, sa surface est de 2
m². Placé sur le toit, ce capteur permet de fournir l’eau chaude d’une maison individuelle,
dans une région bien ensoleillée.
Un essai d’utilisation de cet appareil, pendant une période ensoleillée (puissance solaire
estimée à 800 W.m-2 , a donné les résultats suivants :
Le capteur de rayonnement est constitué par une boîte plate fermée par une plaque de verre.
Placé sur un toit, ce capteur permet de fournir de l'eau chaude sanitaire d'une maison
individuelle, dans une région bien ensoleillée.
1 - Citer les énergies mises en jeu lors du fonctionnement de ce chauffe-eau solaire en
précisant leur transformation.
2 - Un essai d'utilisation de cet appareil, pendant une période ensoleillée, a donné les résultats
suivants :
                      - débit de l'eau circulant dans le capteur : 20 L.h-1
                      - température d'entrée de l'eau : 15 °C
                      - température de sortie de l'eau : 40 °C
2.1 - Calculer l'énergie thermique absorbée par l'eau circulant dans le capteur pendant une
heure. Exprimer le résultat en kJ et en kWh.
2.2 - Calculer la puissance thermique de ce chauffe-eau lors de cet essai.
2.3 - Définir et calculer le rendement du chauffe-eau sachant que la surface du capteur est de
2 m2 et que la puissance solaire disponible pendant la période d'essai est de 800 W.m-2.
2.4 - Calculer l'énergie solaire reçue en une heure par le capteur de 2 m2.
On donne :  - capacité thermique massique de l'eau : c = 4180 J.kg-1.K-1   ou   4180 J.kg-1.°C-1
                    - masse volumique de l'eau :  = 103 kg.m-3.
                    - 1 W.h = 3600 J.

Exercice n°5:

En Maroc, chaque mètre carré reçoit en moyenne une énergie solaire annuelle de 1 800 kWh/an.

1. Calculer l’énergie annuelle reçue par un panneau solaire de 20 m².

Le panneau solaire alimente les trois chauffe-eau d’un complexe sportif, qui absorbent chacun en
moyenne par an 4 000 kWh. Le rendement du panneau solaire est de 30 %.

2. Quelle est l’énergie thermique fournie par le panneau solaire ?

3. Le panneau solaire suffit-il à lui seul pour chauffer l’eau des chauffe eau ?

Exercice n°6 :

Un capteur solaire thermique est constitué d’une vitre et d’un serpentin noir. De l’eau circule dans le
serpentin avec un débit de 20,0 L par heure.

La température de l’eau, à l’entrée du serpentin, est égale à 14,9 °C, alors qu’elle est de 35,2 °C à la
sortie.

1. Quel est le mode de transfert d’énergie reçu par le capteur solaire ?

2. Quels sont les rôles respectifs de la vitre et de la peinture noire ?

3. Comment se nomme ce phénomène ?

4. Calculer la valeur du transfert d’énergie fourni à l’eau chaque seconde.

5. Au cours de cette expérience, la puissance rayonnante reçue est de 800 W. Calculer le rendement
de ce capteur solaire. Donnée : c(eau)= 4,18 kJ.kg –1.°C

Exercice n°7 :

Le schéma de principe d'un chauffe eau solaire est donné.

Le ballon de stockage.
Le ballon est assimilé à un cylindre de hauteur H = 1,0 m et de volume V = 150 L. L'eau froide
arrive à la température f=15°C et l'eau chaude sanitaire doit sortir à la température c= 65°C.
L'appareil est arrêté depuis plusieurs jours et doit être remis en fonctionnement. On considère qu'il
est rempli d'eau froide à la températuref=15°C.
1) Calculer la quantité de chaleur, notée Q, pour élever  la température de l'eau jusquà 65°C.
Capacité thermique massique de l'eau C = 4,18 103 J kg-1 K-1. eau = 1000 kg m-3.
2) Calculer la puissance minimale nécessaire pour que la durée de cette opération soit de 5
heures.
Aucun soutirage d'eau n'a lieu pendant  ce temps.
3) Pourquoi est-il nécessaire d'équiper un tel système d'un vase d'expansion ou d'une soupape
de sécurité ?
Le circuit primaire : capteur solaire et circulateur.
Le capteur solaire est plan. Le fluide caloporteur est assimilé à l'eau.
4) Déterminer la surface du panneau solaire pour avoir une installation de puissance  utile P
= 1800 W.
Le rendement est  = 0,65. Température extérieure sous abri : e = 30°C ; température intérieure du
capteur solaire i = 75°C ; rayonnement solaire moyen  =800 W m-2.

Le fluide caloporteur circule dans le circuit primaire à un débit volumique Q v. Il

entre dans le capteur solaire à la température 4  =60°C et ressort à la
température 2= 75°C.
5) Etablir l'expression de P en fonction de Qv, 4  et 2.
6) Calculer Qv ( L h-1).
7) Calculer la vitesse de circulation du fluide.

Diamètre intérieur des tuyaux d = 12 mm.

8) Déterminer la pression PA au niveau de la pompe.
Pression au niveau du capteur PB = 2,5 bar ; zB = 15 m ; zA= 0 m ; on négligera les
pertes de charge et les canalisations ont la même section.

Exercice n°8 :

La commande du dispositif électrique d'appoint.

La mise en marche ou l'arrêt du dispositif d'appoint repose sur le montage
électronique suivant :

L'amplificateur opérationnel est considéré comme idéal. Ses tensions de

saturation valent respectivement +Vsat = +14 V et -Vsat = -14 V.
La tension U0 est délivrée par un capteur de température situé dans le ballon de
stockage. Elle vérifie la relation U0 /  = 0,1 V °C-1.
La tension U1 est délivrée par un générateur de tension variable, réglée à U 1 = 6,22
V.
Si US<0, le dispositif d'appoint est arrêté ; si US>0, le dispositif d'appoint se met en
marche.
1) Comment se nomme ce dispositif électronique ?
2) Montrer que U+ =( R1US +R2U1)/(R1+R2).
3) Quelles, sont les deux valeurs possibles pour U + ?
On suppose que la température dans le ballon vaut  = 70°C.
4) Montrer que le dispositif d'appoint est arrêté.
Une diminution prolongée de l'ensoleillement provoque une baisse de
température de l'eau du circuit primaire et donc de celle du ballon de stockage.
5) A partir de quelle température min du ballon de stockage, le dispositif
d'appoint va t-il se mettre en marche ?
6) Jusqu'à quelle température qmax le dispositif d'appoint reste t-il en marche ?

Exercice n°9 :
On se propose de déterminer le temps que met un chauffe eau solaire de 4m 2 pour chauffer l'eau du
réservoir (200 litres) de 20°C à 70°C.

Les données sont :

- Puissance émise par le soleil : 386.1024 W (386 milliards de milliards de MégaWatt)

- Distance terre-soleil : d = 150 millions de km

- Surface du capteur perpendiculaire au flux solaire : S = 4m2

- Rendement du capteur solaire : η = 80%

- Volume du réservoir (ballon) : V = 200 l

- Chaleur massique de l'eau : C = 4185 J.kg-1.K-1 .

Sachant que le soleil rayonne sa puissance uniformément dans toutes les directions,

1) déterminer la puissance Psoleil reçue par les 4m2 du capteur.

Indication : Surface sphère → 4πR2

2) Déterminer la puissance P destinée au chauffage de l'eau.

3) Déterminer l'énergie W nécessaire pour élever la température de l'eau ( 20°C → 70°C ).

4) Calculer enfin la durée t nécessaire au chauffage de l'eau.

----------------------------------------------------------------------------------------------------

Corrigé Exercice n°4 :

1 - L'énergie primaire de ces systèmes est en fait l'énergie rayonnante du soleil qui se transforme en énergie
calorifique dans le liquide incongelable du circuit primaire entre le capteur et la cuve sanitaire. Dans un second
temps, l' énergie calorifique est transmise à l'eau de la cuve par des tubulures spiralées.

2.1 - Q = m x c x (  f -  i ) = 20 x 4180 x ( 40 - 15 ) = 2 090 kJ.

1 Watt = 1 joule par seconde donc Q = 2090 / 3600 = 0,58 kWh.

2.2 - La puissance thermique de ce chauffe eau lors de cet essai d'une heure est donc P = 0,58 kW

2.3 - La puissance disponible durant l'essai est : P = 800 x 2 = 1600 W.

Le rendement sera r = 0,58 / 1,6 = 0,3625. Il s'agit d'un rendement de 36,25 %.

2.4 - Energie reçue en une heure par le capteur de 2 m 2 = 1600 x 3600 = 5 760 000 Joules.

Corrigé Exercice n°7:

Le ballon de stockage.
Le ballon est assimilé à un cylindre de hauteur H = 1,0 m et de volume V = 150 L. L'eau
froide arrive à la température f=15°C et l'eau chaude sanitaire doit sortir à la température c=
65°C. L'appareil est arrêté depuis plusieurs jours et doit être remis en fonctionnement. On
considère qu'il est rempli d'eau froide à la températuref=15°C.
1) Calculer la quantité de chaleur, notée Q, pour élever  la température de l'eau jusquà
65°C.
Capacité thermique massique de l'eau C = 4,18 103 J kg-1 K-1. eau = 1000 kg m-3.
Q = CV eau(c-f) =4,18 103 *0,15*1000(65-15) =3,135 107 ~3,1 107 J.
2) Calculer la puissance minimale nécessaire pour que la durée de cette opération soit de
5 heures.
Aucun soutirage d'eau n'a lieu pendant  ce temps.
Puissance (W) = énergie (J) / durée (s) ; t =5*3600 =18 000 s.
P = 3,135 107 / 18000 =1,7417 103 W ~1,7 kW.

3) Pourquoi est-il nécessaire d'équiper un tel système d'un vase d'expansion ou d'une
soupape de sécurité ?
L'eau en chauffant se dilate.
Le circuit primaire : capteur solaire et circulateur.
Le capteur solaire est plan. Le fluide caloporteur est assimilé à l'eau.
4) Déterminer la surface du panneau solaire pour avoir une installation de puissance
utile P = 1800 W.

Le rendement est  = 0,65. Température extérieure sous abri : e = 30°C ; température
intérieure du capteur solaire i = 75°C ; rayonnement solaire moyen  =800 W m-2.
Puissance du capteur : P /  = 1800 / 0,65 =2770 W.
Surface du capteur : 2770 / 800 = 3,46 ~3,5 m2.

Le fluide caloporteur circule dans le circuit primaire à un débit volumique Q v. Il

entre dans le capteur solaire à la température 4  =60°C et ressort à la
température 2= 75°C.
5) Etablir l'expression de P en fonction de Qv, 4  et 2.
Energie reçue par une masse m d'eau entrant dans le capteur. Q = m C(2-4)
Puissance utile P = Q / t = m / t C(2-4) avec m / t : débit massique = Qv * eau.
P = Qv  eau C(2-4).
6) Calculer Qv ( L h-1).
Qv  = P /(Ceau(2-4)) =1800  / (4180*1000*15) =2,871 10-6 m3 s-1 = 2,871 10-
3
 *3600 L h-1 =1,0335 102~1,0 102 L h-1.
7) Calculer la vitesse de circulation du fluide. Diamètre intérieur des tuyaux d =
12 mm.
Section des tuyaux S = 0,25  d2 =0,25*3,14*0,0122=1,131 10-4 m2.
v = qv / S = 2,871 10-6 / 1,131 10-4 =0,0254 ~0,025 m/s.
8) Déterminer la pression PA au niveau de la pompe.
Pression au niveau du capteur PB = 2,5 bar ; zB = 15 m ; zA= 0 m ; on négligera les
pertes de charge et les canalisations ont la même section.
Théorème de Bernoulli : v2A / 2g + zA +PA /(g) =v2B / 2g + zB +PB /(g).
vB = vA, conservation du débit volumique ( tuyaux de même diamètre ).
zA +PA /(g) = zB +PB /(g).
zA= 0  : PA /(g) = zB + PB /(g).
PA = PB + zBg= 2,5 105 +15*1000*9,8 =3,97 105 Pa ~4,0 bar.

Corrigé Exercice n°8 :

Comment se nomme ce dispositif électronique ?

Montage comparateur à hystérésis.
Montrer queU+ =( R1US +R2U1)/(R1+R2).
U++R1i = U1 ; i = (U1-U+) /R1 ;
US +R2i =U+ ; US +R2(U1-U+) /R1 =U+ ; US R1+R2(U1-U+) =U+ R1 ; US R1+R2U1 = U+ R1+ U+ R2.
Quelles, sont les deux valeurs possibles pour U + ?
U+ =( US +27*6,2)/ 28= ( US +27*6,2)/ 28 = 0,0357 US +6,0.
US peut prendre deux valeurs : +14 V ou -14 V.
U+ =0,0357 *14 + 6,0 = 6,5 V ; U+ =0,0357 *(-14) +6,0 = 5,5 V.
On suppose que la température dans le ballon vaut  = 70°C.
Montrer que le dispositif d'appoint est arrêté.
U0 /  = 0,1 V °C-1 ; U0 = 0,1*70 = 7,0 V ;  = U+ -U0 = U+ -7 < négatif.
Si  est négatif alors US  = -14 V : si US<0, le dispositif d'appoint est arrêté.

Une diminution prolongée de l'ensoleillement provoque une baisse de

température de l'eau du circuit primaire et donc de celle du ballon de stockage.
A partir de quelle température min du ballon de stockage, le dispositif d'appoint
va t-il se mettre en marche ?
Si US>0, le dispositif d'appoint se met en marche. US passe de -14 V à +14 V ; U+ =
5,5 V.
 = U+ -U0 = U+ -0,1 min ; U+ -0,1 min > 0 ; min < U+ /0,1 ; min < 55°C.
Jusqu'à quelle température qmax le dispositif d'appoint reste t-il en marche ?
Si US<0, le dispositif d'appoint est arrêté.  US passe de +14 V à -14 V ; U+ = 6,5 V.
 = U+ -U0 = U+ -0,1 max ; U+ -0,1 max < 0 ; max < U+ /0,1 ; max < 65°C.
