Giratoire: Pour Paramétrer Un Nouveau Carrefour

Multi Axe carrefours giratoires Page 1 of 16

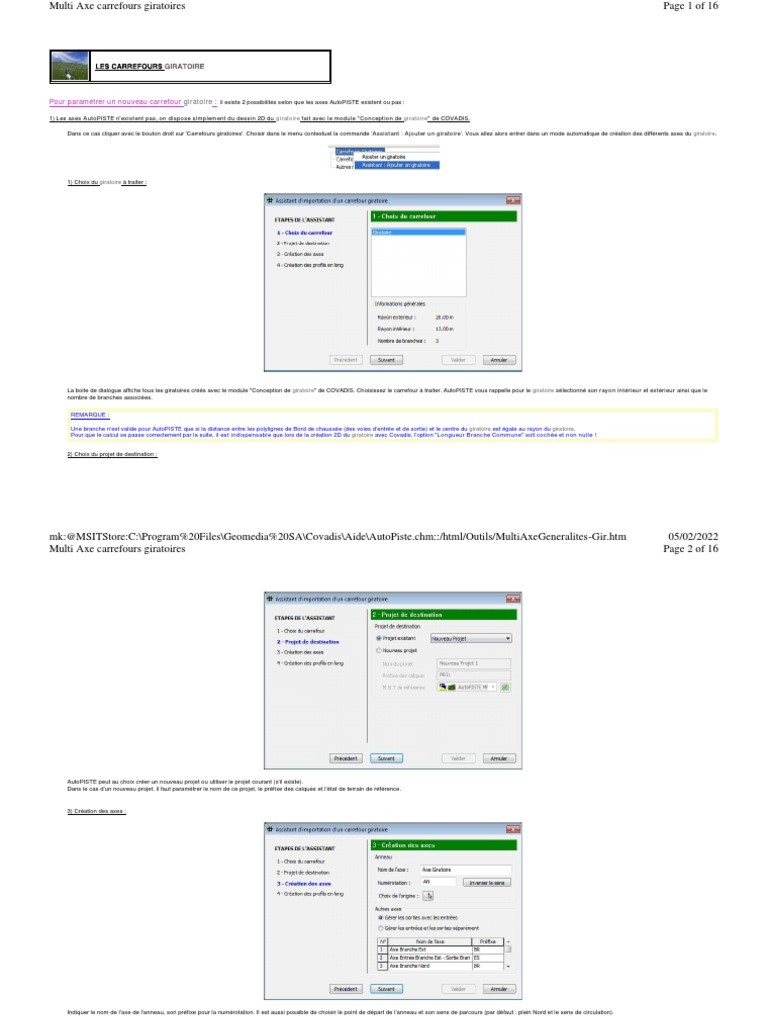

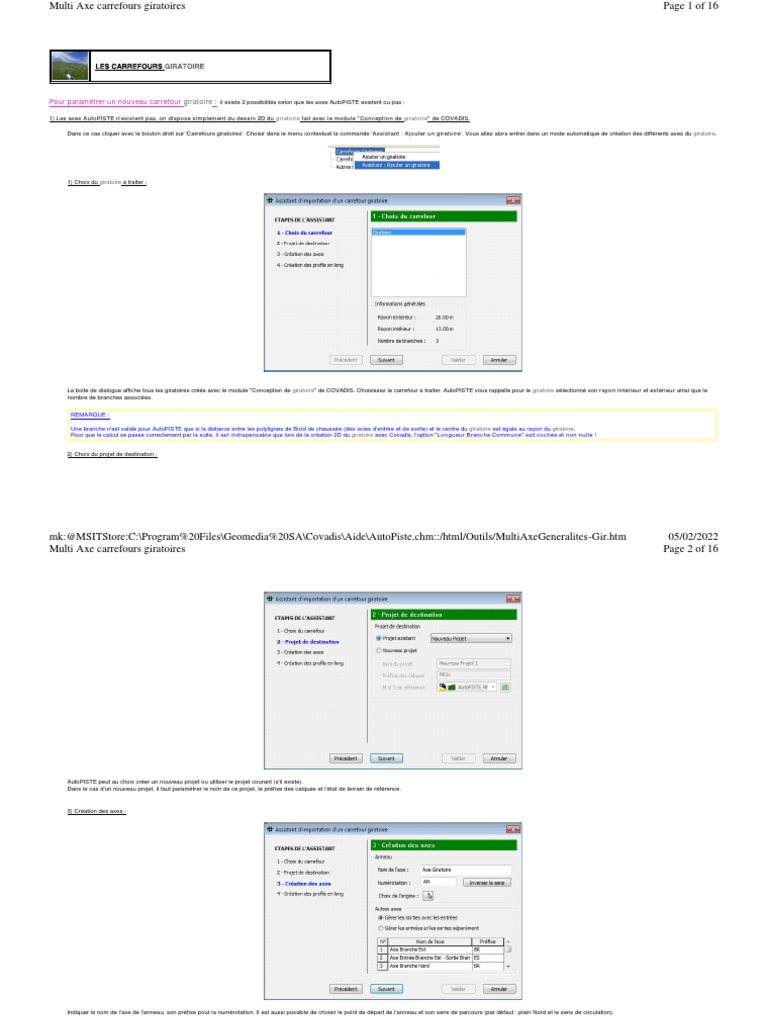

Pour paramétrer un nouveau carrefour giratoire : il existe 2 possibilités selon que les axes AutoPISTE existent ou pas :
1) Les axes AutoPISTE n'existent pas, on dispose simplement du dessin 2D du giratoire fait avec le module "Conception de giratoire" de COVADIS.
Dans ce cas cliquer avec le bouton droit sur 'Carrefours giratoires'. Choisir dans le menu contextuel la commande 'Assistant : Ajouter un giratoire'. Vous allez alors entrer dans un mode automatique de création des différents axes du giratoire.
1) Choix du giratoire à traiter :
La boite de dialogue affiche tous les giratoires créés avec le module "Conception de giratoire" de COVADIS. Choisissez le carrefour à traiter. AutoPISTE vous rappelle pour le giratoire sélectionné son rayon intérieur et extérieur ainsi que le
nombre de branches associées.
REMARQUE :
Une branche n'est valide pour AutoPISTE que si la distance entre les polylignes de Bord de chaussée (des voies d'entrée et de sortie) et le centre du giratoire est égale au rayon du giratoire.
Pour que le calcul se passe correctement par la suite, il est indispensable que lors de la création 2D du giratoire avec Covadis, l'option "Longueur Branche Commune" soit cochée et non nulle !
2) Choix du projet de destination :
mk:@MSITStore:C:\Program%20Files\Geomedia%20SA\Covadis\Aide\AutoPiste.chm::/html/Outils/MultiAxeGeneralites-Gir.htm 05/02/2022
AutoPISTE peut au choix créer un nouveau projet ou utiliser le projet courant (s'il existe).
Dans le cas d'un nouveau projet, il faut paramétrer le nom de ce projet, le préfixe des calques et l'état de terrain de référence.
3) Création des axes :
Indiquer le nom de l'axe de l'anneau, son préfixe pour la numérotation. Il est aussi possible de choisir le point de départ de l'anneau et son sens de parcours (par défaut : plein Nord et le sens de circulation).
Pour chaque branche du giratoire, AutoPISTE a besoin de créer 3 axes : l'axe de la branche, l'axe de la voie d'entrée et l'axe de la voie de sortie. Il est possible de ne créer que 2 axes en choisissant l'option "Gérer les sorties avec les
Entrées". Dans ce cas, AutoPISTE reliera une voie d'entrée et la voie de sortie de la branche suivante (l'axe ainsi créé suivra donc sur un tronçon l'axe circulaire de l'anneau). Choisir cette option permet donc de limiter le nombre d'axe utiles
pour le calcul 3D du giratoire. L'axe de la branche correspond aux traits d'axe dessinés par COVADIS. Cependant, si votre dessin contient déjà un axe en plan AutoPISTE partant de l'extrémité de la branche dessinée par COVADIS, alors cet
axe sera automatiquement retrouvé et utilisé par AutoPISTE comme axe de la branche (et apparaîtra donc en grisé dans la boîte de dialogue).
Pour chaque axe, il indiquer le nom de l'axe et son préfixe pour la numérotation.
Entrées et sortie reliées => 3 axes vont être créés. Entrées et sortie séparées => 6 axes vont être créés
Les décapages ne seront réellement mis en place que lors de la fermeture de la boîte de
Un axe AutoPISTE existe déjà dans le dessin (en rouge sur le schéma) et les voies d'entrée et de
sortie du giratoire se raccordent à cet axe. Celui ci sera utilisé pour calculer le giratoire en 3D.
L'axe de la branche (en cyan sur le schéma) est indispensable pour calculer le carrefour en 3D.
dialogue.
REMARQUE :
Le mode "Gérer les entrées avec les sorties" n'est accessible que si pour tous les axes à créer, pour aller d'une voie d'entrée à une voie de sortie il faut se déplacer le long du cercle de l'anneau (ce qui revient à dire que les extrémités des
voies d'entrée et de sortie ne sont pas superposées).
4) Création des profils en long :
AutoPISTE demande de choisir les échelles horizontales et verticales et le plan de comparaison des profils en long.
Donnez ensuite les coordonnées du point bas gauche du premier profil en long qui sera dessiné. Les autres profils en long seront dessinés au dessus du premier.
AutoPISTE met à jour l'arborescence de la boîte de dialogue en détaillant les éléments du nouveau carrefour giratoire.
A ce moment précis, les axes n'ont pas encore été créés. Ils ne le seront que lorsque vous validerez la boîte de dialogue. Tant que les axes ne seront pas créés, vous ne pourrez pas calculer le giratoire en 3D.
REMARQUE :
L'apparence des axes en plan est lue dans le fichier de configuration Config\AutoPISTE_Multi-Axes.axeplan.
2) Les axes AutoPISTE existent : il faut alors simplement créer dans AutoPISTE le giratoire afin que le logiciel sache comment sont organisés les axes entre eux.
a) Ajouter un giratoire :
Cliquez avec le bouton droit sur 'Carrefours giratoires'. Choisir dans le menu contextuel la commande 'Ajouter un giratoire'. AutoPISTE vous demande de choisir l'axe matérialisant le giratoire. AutoPISTE n'affiche que les axes qui
sont mathématiquement refermés sur eux-mêmes. Une fois créé, on peut renommer le giratoire.
b) Ajouter une branche :
Cliquez avec le bouton droit de la souris sur le giratoire qui vient d'être créé et choisir dans le menu contextuel "Ajouter une branche". AutoPISTE vous demande de choisir l'axe matérialisant la branche. Ne sont affichés dans cette boîte de
dialogue que les axes susceptibles d'être une branche de giratoire. Une fois l'axe sélectionné, l'arborescence est mise à jour et le giratoire contient une nouvelle branche. Recommencer l'opération pour chaque branche du giratoire.
La branche doit commencer exactement là où commencent l'entrée et la sortie. Si à l'extrémité de la branche doit se raccorder à un axe projet, alors un autre axe en plan sera à définir dans le dialogue des options de la branche.
c) Modifier une branche :
Cliquez avec le bouton droit de la souris sur une branche existante et choisir dans le menu contextuel "Modifier une branche". AutoPISTE vous demande de choisir l'axe matérialisant la branche. Ne sont affichés dans cette boîte de dialogue
que les axes susceptibles d'être une branche de giratoire. Une fois l'axe sélectionné, l'arborescence est mise à jour.
d) Sélectionner la voie d'entrée et la voie de sortie :
Pour chaque branche, il faut paramétrer la voie d'entrée et la voie de sortie. Cliquer avec le bouton droit de la souris sur la voie d'entrée d'une branche et choisir dans le menu contextuel "Sélectionner la voie d'entrée". AutoPISTE vous
demande de choisir l'axe matérialisant la voie d'entrée. Ne sont affichés dans cette boîte de dialogue que les axes susceptibles d'être une voie d'entrée de giratoire. Une fois l'axe sélectionné, l'arborescence est mise à jour. Recommencer
l'opération pour chaque voie d'entrée et de sortie. Il n'est pas indispensable de paramétrer la voie d'entrée et la voie de sortie.
e) Sélectionner les bords de chaussée :
Pour chaque voie d'entrée et de sortie, il faut paramétrer les polylignes 2D bord de chaussée gauche. Il est possible de les paramétrer de façon automatique ou manuelle.
 Automatiquement : Sélectionner le giratoire et dans l'onglet "Général" cliquer sur le bouton "Recherche automatique des polylignes" . AutoPISTE vous demande alors de sélectionner le calque contenant les polylignes 2D bord de
chaussée des différentes voies. AutoPISTE renseigne de façon automatique les bords de chaussée des voies d'entrée et de sortie.
 Manuellement : Sélectionner une voie d'entrée ou de sortie. Dans l'onglet "Général", cliquer sur le bouton "Bord de chaussée" et sélectionner à l'écran la polyligne à affecter à la voie.
Une polyligne Bord de chaussée doit respecter 3 contraintes :
 Une extrémité doit être sur une des extrémités de la branche,

 L'autre extrémité doit être sur l'anneau.
 Elles doivent être de part et d'autre de l'axe de la branche (en cyan sur le schéma ci-dessous).
Pour supprimer un giratoire ou une branche de giratoire :
Cliquer avec le bouton droit de la souris sur l'élément et choisir dans le menu contextuel 'Supprimer ce giratoire' ou 'Supprimer cette branche'.
REMARQUE :
Le projet AutoPISTE associé à cet élément n'est jamais effacé par cette action. Seule la définition du carrefour est modifiée (pas les axes en plan).
Pour modifier la géométrie des axes AutoPISTE en cas de modification de la géométrie 2D du giratoire :
Si le carrefour Giratoire a été crée avec le module "Conception de giratoire" de COVADIS (et uniquement dans ce cas), AutoPISTE peut mettre à jour la géométrie des axes nécessaires au calcul du giratoire dans le cas ou la géométrie 2D a été
modifiée (paramètre d'une branche modifiée, ajout ou suppression d'une branche...)
Pour cela, il suffit de cliquer avec le bouton droit de la souris sur l'élément et choisir dans le menu contextuel 'Mettre à jour ce carrefour'. La mise à jour est automatique et ne sera réellement réalisée que lors de la validation du dialogue.
REMARQUE :
- Dans le cas où le giratoire 2D a été construit initialement sur une version antérieure à la 14.0 puis modifié sur la version 14.0, alors ce giratoire ne peut plus être directement mis à jour par AutoPISTE parce que les groupes d'objets 2D n'existent plus.
Il faut dans ce cas sélectionner manuellement le groupe du giratoire et des branches comme demandé en ligne de commande. Attention à ne pas commettre d'erreurs dans la sélection des groupes car il n'est pas possible de modifier le paramétrage.
Pour recopier le profil en long d'une branche vers l'axe en plan AutoPISTE auquel elle se raccorde à son extrémité (ou vice-versa) :
Si l'axe en plan de raccordement à une zone commune avec l'axe en plan de la branche, alors il est possible de recopier les profils en long projet d'un axe vers l'autre sur la zone commune.
Pour cela, il suffit de cliquer avec le bouton droit de la souris sur l'élément et choisir dans le menu contextuel
 'Copie : Axe de raccordement => Axe branche'. Le profil en long projet de l'axe de raccordement est recopié sur l'axe en plan de la branche.
 'Copie : Axe branche => Axe de raccordement'. Le profil en long projet et le dévers de l'axe de la branche sont recopiés sur l'axe en plan de l'axe de raccordement.
Pour calculer un giratoire :
0) Avant toute chose
Pour chaque axe utilisé dans le carrefour giratoire, AutoPISTE a besoin au minimum que :
 son profil en long TN soit dessiné,
 les axes des branches, des voies d'entrée et de sortie soient définis si besoin,
 les polylignes Bord de Chaussée soient définies.
1) Calculer le profil en long projet de l'anneau
Dans l'arborescence, sélectionner l'anneau à calculer. Dans l'onglet "Général", cliquer sur le bouton "profil en long projet de l'anneau". Une nouvelle boîte de dialogue s'ouvre permettant de paramétrer un profil en long projet spécifique à l'anneau.
Cliquer sur ce lien pour en savoir plus sur le paramétrage de cette boîte de dialogue.
L'onglet "Dévers" permet de paramétrer le dévers de l'axe de l'anneau.
REMARQUES :
- Le profil en long projet de l'anneau peut aussi être créé de façon traditionnelle si la géométrie proposée de façon automatique ne convient pas.
- Le dévers peut aussi être créé de façon traditionnelle.
- Le profil en long projet de l'anneau ne sera réellement mis en place qu'à la fermeture de la boîte de dialogue.
2) Calculer les profils en long projets des voies d'entrée et de sortie
Dans l'arborescence, sélectionner le giratoire à calculer. Dans l'onglet "Général", cliquer sur le bouton "profil en long projet des branches".
AutoPISTE va calculer un profil en long projet pour chaque voie d'entrée et de sortie de la façon suivante :
 Détermination des dévers à appliquer aux voies d'entrée et de sortie en fonction du dévers de la branche et de celui du giratoire. La plateforme de l'anneau du giratoire est prolongée sur les voies d'entrée et de sortie sur la longueur 'Longueur de
la plateforme le long de la branche' et est donc variable dans cette zone sauf si l'option 'Constant' est cochée dans l'onglet Dévers auquel cas il reste constant et égal au dévers du giratoire.
Le paramètre de variation maximale de dévers de l'onglet "Dévers" est pris en compte à ce moment. Si le dévers est verrouillé par l'utilisateur, cette étape ne sera bien entendu pas réalisée.
 Détermination de l'altitude et du dévers des voies d'entrée, de sortie et de la branche du coté de la branche en fonction du profil en long projet de la branche et de son dévers. Si le profil en long projet de la branche n'est pas défini, alors
AutoPISTE considère que les voies d'entrée et de sortie se raccordent au MNT TN .
Il est possible de forcer le mode de raccordement de la branche en cliquant sur le bouton 'Options de calcul'
Le raccordement peut se faire au choix :

 sur le MNT TN
 sur le MNT projet d'un axe AutoPISTE déjà calculé
 en forçant les paramètres de raccordement (altitude, pentes longitudinales et transversales).
 Détermination du profil en long projet de la branche qui peut être matérialisé
- par une cubique. il est possible de modifier la position de l'ascenseur horizontal qui est par défaut centré. Si on pousse l'ascenseur à gauche, le profil en long projet de la branche a tendance à descendre. Inversement, si on le pousse à droite,
le profil en long de la branche a tendance à remonter.
- par une parabole dont le rayon est à paramétrer (si la construction n'est pas mathématiquement possible, une cubique est utilisée).
 Détermination du profil en long projet des voies d'entrée et de sortie en fonction du profil en long de la branche et des dévers précédemment calculés.
REMARQUES :
- Le profil en long projet de la branche est calculé et modifié dans cette phase (sauf s'il est verrouillé). Mais le profil en long projet de l'axe de raccordement lui n'est jamais modifié par AutoPISTE.
- Le profil en long des voies d'entrée, de sortie et de la branche ne sera réellement mis en place qu'à la fermeture de la boîte de dialogue.
- Il est possible de créer soi même de façon traditionnelle les profils en long projets des voies d'entrée et de sortie. Mais ils seront effacés et remplacés par ceux calculés par AutoPISTE en cas d'appui sur le bouton "Profil en long projet des
branches". L'option "Ne pas calculer cette branche" permet de ne pas recalculer un profil en long projet pour les voies d'entrée, de sortie et de la branche.
- Certains éléments peuvent être verrouillés :
PLong Branche PLong Entrée Dévers Entrée Calcul fait par AutoPISTE
Oui AutoPISTE calcule le profil en long de l'entrée et le dévers de l'entrée comme expliqué plus haut.
Oui Oui AutoPISTE déduit le dévers de l'entrée du profil en long de la branche et de la voie d'entrée.
Verrouillage
Oui AutoPISTE déduit le dévers de l'entrée du profil en long de la branche et de la voie d'entrée.
Oui AutoPISTE déduit le profil en long de la voie d'entrée de celui de la branche et du dévers de l'entrée.
Oui Oui AutoPISTE déduit le profil en long projet de la branche puis calcul la voie de sortie de façon traditionnelle
3) Mise en place des décapages
Il est possible pour chaque axe du giratoire d'affecter un décapage constant et des décapages par zone en utilisant l'onglet "Décapage".
Pour ajouter un nouveau décapage par zone, utilisez la dernière ligne de la grille et donnez un nom à la zone. Puis sélectionnez la polyligne fermée délimitant la zone et enfin paramétrez son épaisseur.
Pour paramétrer le décapage de tous les axes du giratoire, sélectionnez le giratoire dans l'arborescence, puis paramétrez le décapage. Ensuite cliquez sur le bouton "Affecter à tous les axes". Le paramétrage courant (qui correspond en fait à celui de
l'anneau) sera recopié à tous les axes des voies d'entrée et de sortie.
REMARQUES :
- Les décapages des branches ne sont pas concernés par cette phase.
- Les décapages peuvent aussi être paramétrés de façon traditionnelle.
- Les décapages peuvent être mis en place après le calcul des profils en long projet des branches.
- Les décapages ne seront réellement mis en place que lors de la fermeture de la boîte de dialogue.
4) Mise en place des tabulations
Il est possible pour chaque axe du giratoire d'affecter une tabulation. Pour cela, sélectionnez le giratoire dans l'arborescence et utilisez l'onglet "Tabulation".
Diverses méthodes d'implantation sont proposées :
 Défaut : cette option est grisée et toujours cochée. AutoPISTE positionne des tabulations aux points caractéristiques du projet. Ces tabulations sont indispensables pour un bon calcul du MNT Projet.
 Nombre de profil : Nombre de profils à créer sur chaque axe. AutoPISTE détermine alors pour chaque axe l'intervalle entre les profils.
 Intervalle constant : Intervalle entre les profils qui vont être créés.
 Points caractéristiques de l'axe en plan : AutoPISTE implante des profils aux extrémités des éléments qui composent l'axe en plan.
 Points caractéristiques du profil en long projet : AutoPISTE implante des profils aux extrémités des éléments qui composent le profil en long projet.
 Intersection TN/PLong projet : AutoPISTE implante des profils là où le profil en long TN coupe le profil en long projet.
 Points Hauts/Bas : AutoPISTE implante des profils sur les points bas et hauts du profil en long projet.
Le bouton "Largeur" permet de paramétrer la largeur des tabulations qui vont être implantées.
En cliquant sur le bouton "Implanter", AutoPISTE montre par des traits rouges l'emplacement des tabulations qui vont être implantées en fonction des options précédemment cochées. Si une tabulation existait précédemment sur ces axes, elle sera
détruite.
REMARQUES :
- Les profils des branches ne sont pas concernés par cette phase.
- Les profils peuvent aussi être paramétrés de façon traditionnelle.
- La tabulation ne sera réellement mise en place que lors de la fermeture de la boîte de dialogue.
- Si l'option 'Mode plateforme' du carrefour est cochée, il est possible de tabuler chacune des branches du giratoire.Les tabulations des branches sont toujours 'cassées'. La zone de dévers variable n'est pas tabulée par AutoPISTE.
- Tabuler des branches est surtout utile pour le dessin des profils en travers. Pour le rendu 3D du giratoire, il est préférable d'utiliser les tabulations des voies d'entrée et de sortie.
- L'apparence des tabulations pour les voies d'entrée et de sortie est paramétrable avec le fichier : AutoPISTE_Multi-Axes-ES.cfgTabul.
- L'apparence de la tabulation de l'anneau est paramétrable avec le fichier AutoPISTE_Multi-Axes-Anneau.cfgTabul.
- Quelles que soient les méthodes d'implantation cochées, la méthode stockée avec l'objet tabulation est toujours 'par abscisse'.
5) Affectation des profils types
Il est possible pour chaque axe du giratoire de paramétrer l'affectation des profils types. Pour cela, sélectionnez dans l'arborescence l'axe à traiter et utilisez l'onglet "Affectation".
Il est possible dans la grille d'affecter des profils types par points ou par couches.
Le bouton "Tout" permet de sélectionner (ou désélectionner) rapidement tous les profils affichés dans la grille. Sélectionnez dans la liste déroulante le profil type à affecter à gauche et à droite puis cliquez sur le bouton "Affecter".
REMARQUES :
- L'affectation des profils types peut aussi être paramétrée de façon traditionnelle.
- Lorsqu'un axe est sélectionné, AutoPISTE indique par une flèche rouge sur la vue en plan le sens de parcours de l'axe, ce qui permet de bien repérer la gauche et la droite de l'axe en cours de paramétrage.
- L'affectation ne sera réellement mise en place que lors de la fermeture de la boîte de dialogue.
- Attention aux éventuels cumuls de cubatures lié à la tabulation de la branche, de la voie d'entrée et de la voie de sortie.
- Le profil en long projet de la branche calculé par AutoPISTE ne tient pas compte d'une éventuelle bordure au niveau du Terre Plein Central. Si une bordure existe, il faudra faire attention au moment du paramétrage du profil type à rajouter la
hauteur de cette bordure par rapport au point projet. L'utilisation de profils types par points est alors recommandée.
6) Mise en place de la reprise de chaussée
Il est possible pour chaque axe du giratoire de paramétrer la reprise de chaussée. Pour cela, sélectionnez dans l'arborescence l'axe à traiter et utilisez l'onglet "Reprise".
Pour ajouter un nouveau paramétrage, utilisez la dernière ligne de la grille et donnez un nom à la zone. Cliquer ensuite sur le bouton pour ouvrir la boîte de dialogue de paramétrage de la reprise.
Pour paramétrer la reprise de tous les axes du giratoire, sélectionnez le giratoire dans l'arborescence, puis paramétrez la reprise. Ensuite cliquez sur le bouton "Affecter à tous les axes". Le paramétrage courant (qui correspond en fait à celui de
l'anneau) sera recopié à tous les axes des voies d'entrée et de sortie.
REMARQUES :
- Le paramétrage de la reprise des branches n'est pas concerné par cette phase.
- La reprise peut aussi être paramétrée de façon traditionnelle.
- Les paramètres de reprise ne seront réellement mis en place que lors de la fermeture de la boîte de dialogue.
- Lors du calcul du projet, AutoPISTE gère la reprise de chaussée Axe par Axe et non pas de manière globale pour le carrefour. Attention au paramètre "Largeur de chaussée Récupérée".
7) Paramétrage de la mise à jour
Il est possible pour chaque axe du giratoire de paramétrer les options de mise à jour. Pour cela, sélectionnez dans l'arborescence l'axe à traiter et utilisez l'onglet "Maj".
Le Bouton "Paramétrer" ouvre la boîte de dialogue traditionnelle de la mise à jour.
Pour paramétrer les options de mise à jour de tous les axes du giratoire, sélectionnez le giratoire dans l'arborescence, puis paramétrez la mise à jour. Ensuite cliquez sur le bouton "Affecter à tous les axes". Le paramétrage courant (qui correspond
en fait à celui de l'anneau) sera recopié à tous les axes des voies d'entrée et de sortie.
Pour les branches, il est aussi possible de paramétrer le dessin du TPC.
Sélectionnez la polyligne fermée matérialisant le TPC (il peut éventuellement y en avoir 2) avec le bouton . Paramétrez ensuite la hauteur verticale de la bordure (qui matérialise le 1er point caractéristique) , puis éventuellement le décalage
planimétrique et altimétrique qui définissent le 2eme point caractéristique. L'option 'Colorier l'îlot' permet de mettre des hachures solides sur l'îlot lors du calcul du projet du giratoire (comme le fait l'option Colorier les surfaces).
REMARQUES :
- La mise à jour peut aussi être paramétrée de façon traditionnelle.

- Les paramètres de mise à jour ne seront réellement mis en place que lors de la fermeture de la boîte de dialogue.
- Il est très conseillé pour avoir un rendu correct du projet d'activer l'option "Rechercher les intersections".
- AutoPISTE ne met à jour un axe que si certains de ses éléments ont été modifiés. Pour forcer la mise à jour d'un axe, cocher la case "Forcer la mise à jour".
- Pour forcer la mise à jour de tous les axes de tous les projets, sélectionner dans l'arborescence "Carrefours giratoires" ou "Carrefours en T" ou "Autres raccordements" et cocher la case "Mettre à jour tout le dessin".
8) Validation du paramétrage
Lors de la validation de la boîte de dialogue, AutoPISTE recherche tous les axes pour lesquels le paramétrage a été modifié ou ceux pour lesquels une mise à jour est demandée. Ceux-ci sont alors automatiquement mis à jour.
REMARQUE :
Avant la version 15.0, il existait 2 notions importantes : La notion de mode Plateforme et la notion d'axe virtuel. Les carrefours giratoires crées avant la version 15 et utilisant une des 2 notion continuent à fonctionner comme avant. Par contre
certaines nouvelles fonctionnalités apparues avec la version 15.0 sont inaccessibles comme par exemple le verrouillage des voies d'entrée ou de sortie.

Giratoire: Pour Paramétrer Un Nouveau Carrefour

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Giratoire: Pour Paramétrer Un Nouveau Carrefour

Transféré par

Droits d'auteur :

Formats disponibles

Multi Axe carrefours giratoires Page 1 of 16

1) Choix du giratoire à traiter :

2) Choix du projet de destination :

3) Création des axes :

4) Création des profils en long :

b) Ajouter une branche :

c) Modifier une branche :

d) Sélectionner la voie d'entrée et la voie de sortie :

e) Sélectionner les bords de chaussée :

Une polyligne Bord de chaussée doit respecter 3 contraintes :

 Une extrémité doit être sur une des extrémités de la branche,

Pour supprimer un giratoire ou une branche de giratoire :

Pour calculer un giratoire :

0) Avant toute chose

 son profil en long TN soit dessiné,

 les polylignes Bord de Chaussée soient définies.

1) Calculer le profil en long projet de l'anneau

L'onglet "Dévers" permet de paramétrer le dévers de l'axe de l'anneau.

2) Calculer les profils en long projets des voies d'entrée et de sortie

Le raccordement peut se faire au choix :

3) Mise en place des décapages

4) Mise en place des tabulations

Diverses méthodes d'implantation sont proposées :

5) Affectation des profils types

6) Mise en place de la reprise de chaussée

7) Paramétrage de la mise à jour

Le Bouton "Paramétrer" ouvre la boîte de dialogue traditionnelle de la mise à jour.

Pour les branches, il est aussi possible de paramétrer le dessin du TPC.

- La mise à jour peut aussi être paramétrée de façon traditionnelle.

Vous aimerez peut-être aussi
