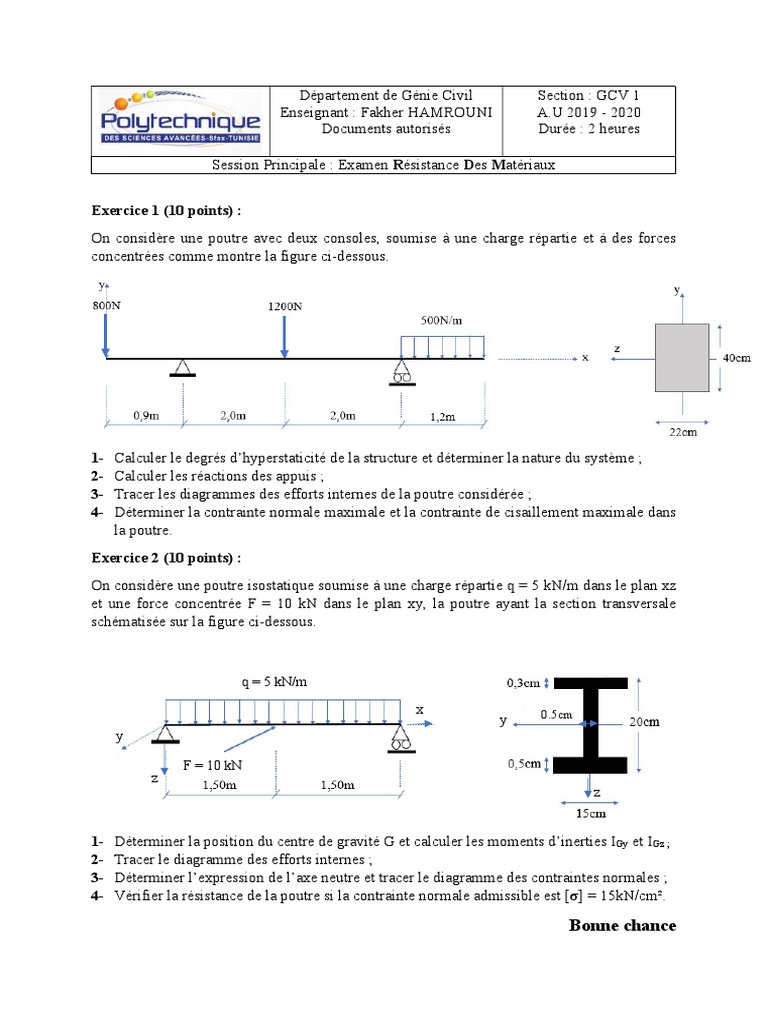

Département de Génie Civil Section : GCV 1

Enseignant : Fakher HAMROUNI A.U 2019 - 2020

Documents autorisés Durée : 2 heures

Session Principale : Examen Résistance Des Matériaux

Exercice 1 (10 points) :

On considère une poutre avec deux consoles, soumise à une charge répartie et à des forces
concentrées comme montre la figure ci-dessous.

1- Calculer le degrés d’hyperstaticité de la structure et déterminer la nature du système ;

2- Calculer les réactions des appuis ;
3- Tracer les diagrammes des efforts internes de la poutre considérée ;
4- Déterminer la contrainte normale maximale et la contrainte de cisaillement maximale dans
la poutre.
Exercice 2 (10 points) :
On considère une poutre isostatique soumise à une charge répartie q = 5 kN/m dans le plan xz
et une force concentrée F = 10 kN dans le plan xy, la poutre ayant la section transversale
schématisée sur la figure ci-dessous.

q = 5 kN/m

x 0.5cm
y
y

F = 10 kN
z
z

1- Déterminer la position du centre de gravité G et calculer les moments d’inerties IGy et IGz ;
2- Tracer le diagramme des efforts internes ;
3- Déterminer l’expression de l’axe neutre et tracer le diagramme des contraintes normales ;
4- Vérifier la résistance de la poutre si la contrainte normale admissible est [σ] = 15kN/cm².

Bonne chance
