Cotation Conception détaillée

Tolérancement normalisé

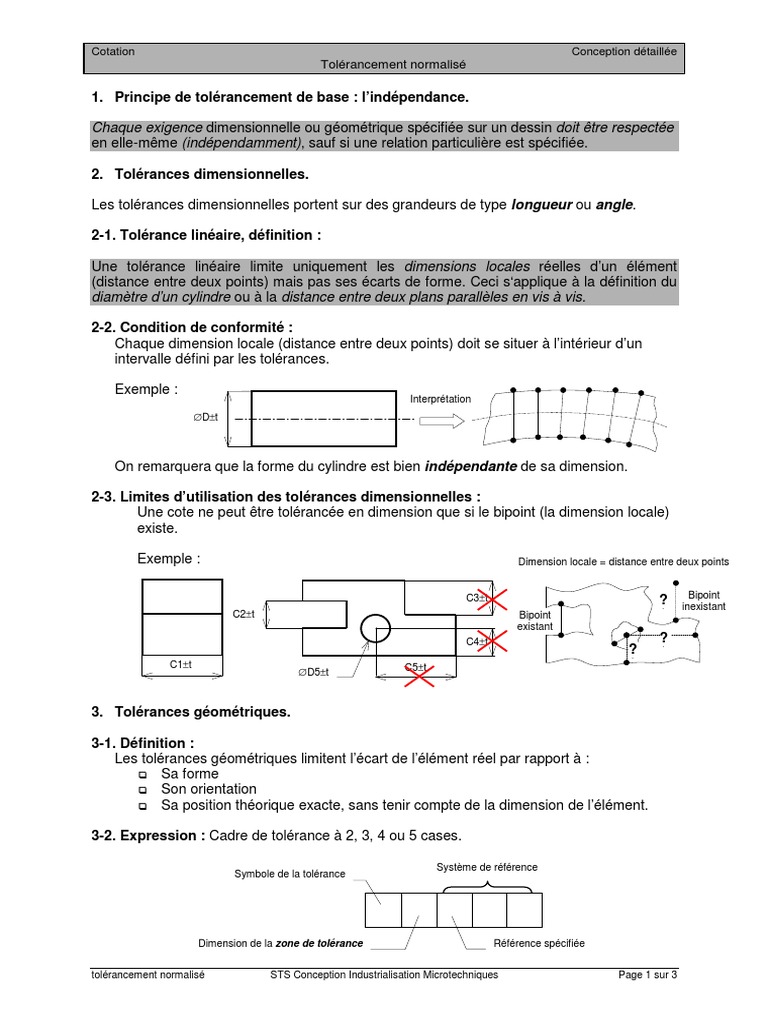

1. Principe de tolérancement de base : l’indépendance.

Chaque exigence dimensionnelle ou géométrique spécifiée sur un dessin doit être respectée
en elle-même (indépendamment), sauf si une relation particulière est spécifiée.

2. Tolérances dimensionnelles.

Les tolérances dimensionnelles portent sur des grandeurs de type longueur ou angle.

2-1. Tolérance linéaire, définition :

Une tolérance linéaire limite uniquement les dimensions locales réelles d’un élément
(distance entre deux points) mais pas ses écarts de forme. Ceci s‘applique à la définition du
diamètre d’un cylindre ou à la distance entre deux plans parallèles en vis à vis.

2-2. Condition de conformité :

Chaque dimension locale (distance entre deux points) doit se situer à l’intérieur d’un
intervalle défini par les tolérances.

Exemple :
Interprétation
∅D±t

On remarquera que la forme du cylindre est bien indépendante de sa dimension.

2-3. Limites d’utilisation des tolérances dimensionnelles :

Une cote ne peut être tolérancée en dimension que si le bipoint (la dimension locale)
existe.

Exemple : Dimension locale = distance entre deux points

C3±t Bipoint
? inexistant
C2±t Bipoint
existant
C4±t ?
?
C1±t C5±t
∅D5±t

3. Tolérances géométriques.

3-1. Définition :
Les tolérances géométriques limitent l’écart de l’élément réel par rapport à :

Sa forme

Son orientation

Sa position théorique exacte, sans tenir compte de la dimension de l’élément.

3-2. Expression : Cadre de tolérance à 2, 3, 4 ou 5 cases.

Système de référence
Symbole de la tolérance

Dimension de la zone de tolérance Référence spécifiée

tolérancement normalisé STS Conception Industrialisation Microtechniques Page 1 sur 3

Cotation Conception détaillée
Tolérancement normalisé

3-3. Eléments tolérancés et définition de la zone de tolérance :

(voir aussi Guide du Dessinateur § 17-3)

Caractéristiques de la zone de
Type

tolérance
Symbole Désignation Elément tolérancé
de Intrinsèques
situation (écart tolérancé)
∅ d’un cylindre
Rectitude Ligne droite aucune distance entre 2 droites ou 2
plans
Distance entre 2 cercles
Circularité Ligne circulaire aucune concentriques
Forme d’une ligne Distance entre deux lignes
Forme

Ligne quelconque aucune

quelconque
Distance entre 2 plans
Planéité Surface plane aucune parallèles
Distance entre 2 cylindres
Cylindricité Surface cylindrique aucune coaxiaux
Forme d’une surface Distance entre 2 surfaces
Surface quelconque aucune
quelconque
∅ d’un cylindre
Parallélisme
distance entre 2 droites ou 2
Lignes droites plans
Perpendicularité angles
Orientation

Surfaces planes avec une référence spécifiée

Inclinaison

Orientation d’une Distance entre 2 lignes ou 2

Ligne quelconque surfaces
ligne quelconque
angles avec une référence ou un
Orientation d’une
Surface quelconque système de référence spécifié
surface quelconque
Points Distance entre
angles
Symétrie Lignes droites 2 droites ou 2
distances
Surfaces planes plans avec une
distance ∅ d’un cercle
Concentricité référence
Points
spécifiée
distance ∅ d’un cylindre
Coaxialité
Position

Lignes droites
Points ∅ d’un cylindre
Localisation Lignes distance entre 2 droites ou 2
Surfaces plans
Position d’une ligne angles
Ligne quelconque distances avec une référence ou un
quelconque
Position d’une Surfaces système de référence spécifié
surface quelconque quelconques
Lignes appartenant Distance entre 2 lignes
Battement

Battement circulaire à un plan, cylindre, Distance entre 2 surfaces

cône. angles
distances avec une référence ou un
Surface plane,
Battement total cylindrique, conique. système de référence spécifié

3-4. Condition de conformité :

L’élément tolérancé doit se situer tout entier dans la zone de tolérance.

3-5. Référence spécifiée :

Forme géométrique théoriquement exacte (point, droite, ou plan) à laquelle se
rapporte l’élément tolérancé.

tolérancement normalisé STS Conception Industrialisation Microtechniques Page 2 sur 3

Cotation Conception détaillée
Tolérancement normalisé

On distingue plusieurs type de références :

simple A

commune A-B
(élément simple formé à partir de deux références)

système de références A B
(B référence secondaire, est en position théorique exacte par apport à A, référence
primaire)

3-6. Mode de désignation de l’élément géométrique constituant la référence :

désignation d’un plan :

le triangle identificateur est séparé de la ligne de cote.

désignation de l’axe d’un cylindre ou d’un plan médian :

Le triangle identificateur est dans le

prolongement de la ligne de cote.

3-7. Mode de désignation de l’élément tolérancé :

Tolérancement de l’élément lui même

Elément tolérancé

La ligne de repère n’est pas alignée avec la ligne de cote ⇒ la tolérance s’applique à
l’élément.

Tolérancement de l’axe ou du plan médian :

Elément tolérancé

Elément tolérancé

La ligne de repère est alignée avec la cote ⇒ la tolérance s’applique à l’axe ou au plan
médian.

tolérancement normalisé STS Conception Industrialisation Microtechniques Page 3 sur 3
