Chapitre 1 : Normalisation et repérage d'une installation électrique ISET de Kélibia

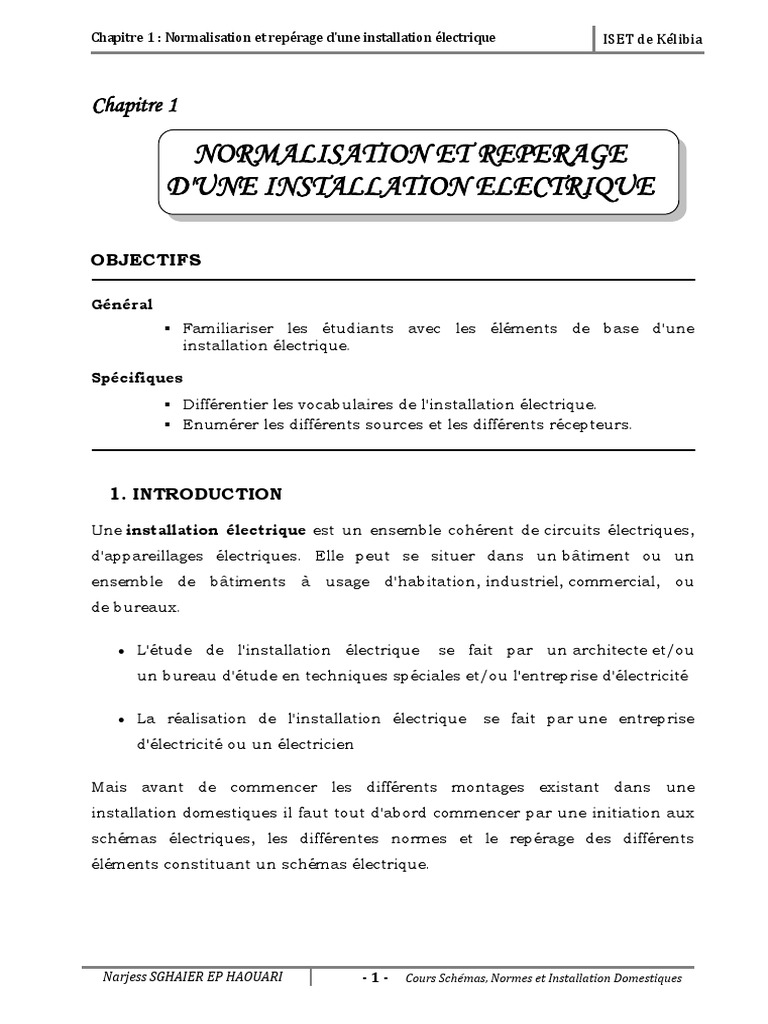

Chapitre 1
NORMALISATION ET REPERAGE
D'UNE INSTALLATION ELECTRIQUE
OBJECTIFS
Général
 Familiariser les étudiants avec les éléments de base d'une
installation électrique.
Spécifiques
 Différentier les vocabulaires de l'installation électrique.
 Enumérer les différents sources et les différents récepteurs.
1. INTRODUCTION
Une installation électrique est un ensemble cohérent de circuits électriques,

d'appareillages électriques. Elle peut se situer dans un bâtiment ou un
ensemble de bâtiments à usage d'habitation, industriel, commercial, ou
de bureaux.
 L'étude de l'installation électrique se fait par un architecte et/ou

un bureau d'étude en techniques spéciales et/ou l'entreprise d'électricité
 La réalisation de l'installation électrique se fait par une entreprise

d'électricité ou un électricien
Mais avant de commencer les différents montages existant dans une

installation domestiques il faut tout d'abord commencer par une initiation aux
schémas électriques, les différentes normes et le repérage des différents
éléments constituant un schémas électrique.
Narjess SGHAIER EP HAOUARI -1- Cours Schémas, Normes et Installation Domestiques

2. DEFINITIONS
2.1. Un schéma
Un schéma électrique représente à l’aide de symboles graphiques, les

différentes parties d’un réseau, d’une installation ou d’un équipement qui sont
reliées et connectées fonctionnellement.
Un schéma électrique a pour but :
 d’expliquer le fonctionnement de l’équipement (il peut être
accompagné de tableaux et de diagramme),
 de fournir les bases d’établissement des schémas de réalisation,
 et de faciliter les essais et la maintenance.
2.2. Un diagramme
Le diagramme aide à la compréhension d’un schéma en donnant des

informations complémentaires. Il facilite l’analyse d’actions successives en
précisant, la valeur des intervalles de temps.
3. CLASSIFICATION DES SCHEMAS
Les schémas électriques peuvent être classés selon le but envisagé ou selon
le mode représentation.
3.1. Classification selon le but envisagé

a- Les schémas explicatifs
Ils facilitent la compréhension et l’étude d’une installation.
b- Les diagrammes
 Le diagramme de séquence pour comprendre étape par étape le
fonctionnement du système.
 Le diagramme temporel pour avoir une idée sur l’évolution temporelle
c- Les schémas de connexion

Ils guident la réalisation et la vérification des connexions d’une installation ou
d’un équipement.

d- Les schémas de dispositions

Pour montrer l’emplacement des différents éléments d’une installation.
3.2. Classification selon le mode de représentation
a- Selon le nombre de conducteurs

 Représentation unifilaire: Deux ou plus de deux conducteurs sont
représentés par un trait unique. On indique sur ce trait le nombre de
conducteurs en parallèle. Cette représentation est surtout utilisée en
triphasé.
Exemple:
Figure.1. Représentation unifilaire
 Représentation multifilaire: Chaque conducteur est représenté par un

trait.

b- Selon l'emplacement des symboles

 Représentation assemblée:
Les symboles des différents éléments d’un même appareil, ou d’un même
équipement, sont représentés juxtaposés sur le schéma.
Figure.2. Représentation assemblée
 Représentation rangée:
Les symboles des différents éléments d’un même appareil ou d’une même
installation sont séparés et disposés de façon que l’on puisse tracer facilement
les symboles des liaisons mécaniques entre différents éléments qui
manœuvrent ensemble.
Figure.3. Représentation rangée

 Représentation développée:
Les symboles des différents éléments d’un même appareil ou d’une même
installation sont séparés et disposés de manière que le tracé de chaque circuit
puisse être facilement suivi. C’est la tendance actuelle dans tous les schémas
de commandes.
4. STRUCTURE D'UNE INSTALATION ELECTRIQUE
Une installation électrique se compose principalement de trois parties :

a- les sources d’énergies
b- le contrôle et la commande
c- les récepteurs
5. NORMALISATION DES INSTALLATIONS ELECTRIQUES
C’est l’ensemble des règles techniques qui permettent de standardiser

l’appareillage électrique, sa représentation et son branchement. Les normes
électriques sont publiés par des organismes officiels :
 A l’échelle nationale: « I.N.NOR.I. » : Institut National de la
NORmalisation Industrielle.
 A l’échelle internationale:
 C.E.I : Commission Electrotechnique Internationale: crée en 1906
prépare les normes applicables à l'électricité et à l'électronique.
 CENELEC: Comité Européen de la Normalisation
ELECtrotechnique crée en 1973 au niveau européen a pour rôle de
supprimer les entraves techniques aux échanges européens pour
aboutir à des prescriptions nationales identiques entre les pays.
 Les bureaux de normalisation française: Il existe deux bureaux de
normalisation:
 C.E.F: Le Comité Electrotechnique Français: qui a été crée en
1907. Ce comité participe entre eux aux études de la
commission électrotechnique internationale.
 U.T.E: a été crée en 1947. Elle prépare les projets de normes en
vue de leur présentation aux procédures d'enregistrement et
d'homologation.

5.1. Les Normes françaises (NF)

a- Les normes homologuées
Les textes établis par l'UTE sont des données de référence que l'on appelle
norme. Toute les normes homologuées qui ont fait l'objet d'un arrêt ministériel
seront obligatoirement des références dans les marchés publics et sont publiés
au journal officiel.
b- Classification des normes françaises
La référence des normes françaises comprend trois lettres et cinq chiffres
comme l'indique la figure suivante:
Figure.4. Référence d'une norme française

NF: Normes Françaises
C: Classe C: c'est une lettre indiquant le domaine indiquant le domaine traité
par la norme. "C" désigne l'ELECTRICITE.
0: Groupe 0: c'est le groupe des généralités il existe dix groupes de 0 à 9.
5.2. Norme NFC15-100:

Norme de mise en œuvre des installations électrique BT (<1200V),
particulièrement axée sur les protections contre les contacts directs et
indirects, les brulures, les incendies et les explosions.
5.3. Indice de protection IPXX :

La norme NFC 20-010 analyse la protection des équipements électriques et des

locaux selon l’influence des phénomènes externes. Elle définie le degré de
protection minimum qui assure la sécurité d’une installation électrique ou
d’un appareil. Un équipement normalise doit comporter son degré de protection
qui se présente sous :
IP x x x lettre ou chiffre : protection des personnes
Indique la protection contre les liquides

Indique la protection contre les solides
Exemple : IP00 Pas de protection contre les liquides

Pas de protection contre les solides
Les différents indice de protection IP

IP X X
0 Pas de protection 0 Pas de protection

Protégé contre les corps Protégé contre les chutes
1 1
solides supérieure à 50mm verticales de gouttes d'eau
de diamètre (condensation)
Exemple: Dos de la main Protégé contre les chutes de
Protégé contre les corps gouttes d'eau jusqu'a 15" de
2
solides supérieure à 12mm la verticale
2
de diamètre Protégé contre gouttes de
Exemple: Doigts de la main 3 pluie jusqu'a 60" de la
Minimum exigé contre les verticale
contacts directs Protégé contre les
Protégé contre les corps 4 projections d'eau de toutes
3 solides supérieure à 2.5 les directions.
mm de diamètre
Exemple: fils, outils... Protégé contre les jets d'eau
5
de toutes les directions à la
Protégé contre les corps lance.
4 solides supérieure à 1mm
de diamètre Protégé contre les jets d'eau
6
Exemple: fils fin, outils fin assimilable aux paquets de
mer.
Protégé contre les
5
poussières Protégé contre les effets de
7
Pas de dépôt nuisible l'immersion
Etanche à la poussière Protégé contre les effets
6 8
prolongé de l'immersion
sous pression
Figure.5. les différents codes IP

5.4. Indice de protection IKXX :
Il est caractérisé par un nombre correspondant au degré de protection contre

les chocs mécaniques externes. Le code est indiquée par un nombre allant de
00 à 10. Chaque nombre correspond à une certaine énergie de choc.
CODE IK Energie de Choc

00 Non protégé
01 0.15 joule
02 0.2 joule
03 0.35 joule
04 0.5 joule
05 0.7 joule
06 1 joule
07 2 joules
08 5 joules
09 10 joules
10 20 joules
Figure.6. les différents codes IK
6. SYMBOLES
Chaque équipement électrique est désigné par un symbole qui le représente

dans un schéma.
Les symboles sont standardisés par les organismes de normalisation.
6.1. Symboles d’un appareil de coupure
Un appareil de coupure permet d’ouvrir ou fermer les circuits électriques. Cet

appareil doit avoir un contact qui se déplace :

Soit de gauche vers la droite
Contact à ouverture Contact à fermeture
Soit du bas vers le haut
Contact à fermeture Contact à ouverture
Remarque :
- Un contact à fermeture est ouvert au repos.
- Un contact à ouverture est fermé au repos.
7. REPERAGE DES SCHEMAS ELECTRIQUES
Pour faciliter la réalisation, les modifications et la maintenance des

installations et des équipements électriques les bornes de raccordement et les
conducteurs doivent être repérés identiquement sur les schémas et sur
l'installation.
7.1. Repérage des conducteurs

Le repérage des conducteurs se récapitule par les tableaux suivants:
Narjess SGHAIER EP HAOUARI - 10 - Cours Schémas, Normes et Installation Domestiques

Désignation des Repères

conducteurs
L1
L2
Alternatif:
L3
Continu:
Conducteur de protection PE
Conducteur de protection
non mis à la terre PU
Conducteur de protection
et conducteur Terre PEN
confondus
Conducteur de terre E
Conducteur de terre sans TE

bruit
Masse, Châssis MM
Table.1. Repérage des conducteurs
7.2. Repérage des bornes et des relais

Les bornes des appareils tels que les bobines , les résistances, les impédances
sont marquées par des repères alphanumériques comme l'indique le tableau
suivant tel qu'on affecte des numéros impairs à l'entrée et des numéros
pairs à la sortie.
Bornes d'appareils Repères Exemples
V
Alternatif:
W
N Plaques à bornes d'un moteur

asynchrone
Relais ne comporte qu'un A1A2

circuit d'alimentation.
Relais comportant plusieurs A1B1
circuit d'alimentation. A2B2
Table.2. Repérage des bornes
7.3. Repérage des contacts

On distingue deux modes de repérage des contacts pour les schémas de
montage industriel:
 Repérage des circuits de Commande.

 Repérage des Circuits de puissance.
a- Les circuits de commande

Les bornes de contacts des circuits de commande sont repérées par deux
nombres de deux chiffres; tels que les nombres impairs désignent les entrées
des contacts et les nombres pairs désignent les sorties des contacts; notant
que le nombre est composé de deux chiffres.
 Le chiffre d'unité précise la fonction

Les fonctions Symboles

Chiffres
Entrée Sortie
1 2 Contact fermé au repos
3 4 Contact ouvert au repos
5 6 Contact temporisé fermé au repos
7 8 Contact temporisé ouvert au repos
Table.3. Repérage de la fonction
 Le chiffre des dizaines indique le numéro d'ordre de chaque

contact
Exemple:
(a) (b) (c) (d) (e) (f)
Figure.7. Repérage des contacts auxiliaires
(a) Contact fermé au repos

(b) Contact ouvert au repos
(c) Contact temporisé fermé au repos
(d) Contact temporisé ouvert au repos
(e) Contact d'un relais magnétothermique fermé au repos
(f) Contact d'un relais magnétothermique ouvert au repos

b- Les circuits de puissance

Les bornes des contacts des circuit de puissance sont repérées par un seul
chiffre. Les entrées prennent des chiffres impairs et les sorties prennent des
chiffres pairs.
Exemple:
Contacts principaux d'un Contacts principaux d'un

contacteur sectionneur
Figure.8. Repérage des contacts principaux
7.4. Repérage des éléments

Les repères d'identification sont des ensembles comprenant des signes
distinctifs ( =, +, -, :) et des indications alphanumériques permettant
d'identifier les éléments d'un schéma.
L'emplacement de chaque identification se décompose en quatre blocs

d'information répétés par des signes distincts.

Figure.9. Repère d'identification
a- La subdivision: Bloc 1, Symbole =

La subdivision permet d'effectuer la relation entre les différents éléments
dispersés en précisant leurs emplacements.
Exemple: Laboratoire pneumatique N°1(voir figure 8a) désigné par: =LP1
b- L'emplacement: Bloc 2, Symbole +

Il se compose de deux parties:
 La première partie représentée par un seul chiffre précisant le sous

ensemble (voir figure 8b).
 La deuxième partie représentée par une lettre désignant la ligne sur
laquelle est positionnée le symbole de l'élément à repérer (voir figure 8c),
et un chiffre définissant la colonne sur laquelle est positionnée le même
symbole (voir figure 8d).
Exemple: Sous ensemble 4, ligne D, colonne 3, désigné par : +4D3
c- L'identification de la fonction: Bloc 3, Symbole -

Ce Bloc comprend trois parties:
 Partie A: Cette partie est désignée par une lettre qui définit la
nomination de l'élément à repérer (voir Tableau 4)

Exemple: K: contacteur
 Partie B: Elle est désigné par un numéro de l'élément concerné.
Exemple: K1: contacteur N°1
 Partie C: désignée par une lettre qui indique la fonction concernée
Exemple: K: contacteur principale N°1 désigné par: -KM1
d- Les bornes: Bloc 4, Symbole :

Toutes les bornes doivent être repérés par des lettres ou des chiffres.
Exemple: A1 est la borne d'entrée du relais du contacteur principale K1M
désigné par: A1.

Figure.10. Repérage des éléments
Le repère est le suivant: =LP1 +4D3 -KM1 :A1
On lit la borne A1 du relais du contacteur principale N°1 situé au croisement

de la ligne D et la colonne 3 du tiroir N°4 de l'armoire du laboratoire
pneumatique N°1.

8. REPERAGE DES CONDUCTEURS DE RACCORDEMENT
Le repérage des conducteurs très utile pour un dépannage ou modification de

l'installation électrique. Il existe plusieurs façons de repérage des conducteurs
les plus répondus sont:
a- Le repérage indépendant:
Chaque conducteur porte un numéro indépendant du bornier. Il est a noté que

ce type de repérage doit être détaillé sur un tableau annexe qui est disponible
lors d'une intervention.
Figure.11. Repérage indépendant

b- Le repérage dépendant:
Chaque conducteur possède le même numéro que celui de la borne.
Figure.12. Repérage dépendant
c- Le repérage composé:

Chaque conducteur porte à son extrémité l'identification de son emplacement

et celui de l'autre bout du conducteur.
Figure.13. Repérage composé
9. REPERAGE DES EQUIPEMENTS ELECTRIQUES
Le tableau suivant comporte les lettres définissant le matériel électrique selon

les normes NFC63-031 et NFC 63-034.
Repère Matériels Exemples

A Ensemble ou sous-ensemble Amplificateur
B Transducteur Thermostat, détecteur
photoélectrique …
C Condensateurs
D Opérateur binaire, mémoire Bascule
E Matériel divers Eclairage, chauffage
F Dispositifs de protection Fusible, relais thermique
G Générateurs Génératrice, alternateur,
batterie
H Dispositifs de signalisation Avertisseur lumineux ou
sonores.
K Relais et contacteurs
L Inductances Bobine d’induction
M Moteurs
P Instrument de mesure, Appareil indicateur,

dispositifs d’essai. appareil enregistreur.

Q Appareils mécaniques de Disjoncteur, sectionneur.
connexion pour circuit de
puissance.
R Résistances Potentiomètre, rhéostat,
shunt, thermistance.
T Transformateur
Table.4. Tableau des classements des lettres utilisés
dans les schémas développées
10. SYMBOLES ELECTRIQUES
Pour représenter un circuit électrique, l'emploi d'un schéma et de symboles

normalisés s'avère bien pratique.
10.1 Types de symboles électriques
Il existe deux grandes sortes de symboles électriques :
 Les premiers, simplifiés, sont utilisés pour un schéma développé ou

multifilaire.
 Les seconds sont employés pour un schéma architectural ou

unifilaire.
À noter que les architectes emploient parfois des symboles « maison » qui leur
sont propres. Dans tous les cas, il existe des symboles pour les conducteurs
(neutre, phase), pour les prises, les interrupteurs, les disjoncteurs, etc.
10.2 Tableaux des principaux symboles électriques
La norme NFC 15-100 a définit ses symboles normalisés comme indiqué dans
le tableau ci dessous:

Symboles utilisés dans un schéma

Symboles
Multifilaire Unifilaire et architectural
Interrupteur simple
allumage
Interrupteur double
allumage
Interrupteur va et vient
Boutons poussoirs
Point lumineux central
Prise de courant 2 pôles +

Terre
Prise de courant 2 pôles
Télérupteur
Minuterie
Boite de dérivation

ANNEXES


Symboles des appareils électroménager dans un schéma électrique

Chapitre 2 : Les installations d'éclairage domestique ISET de Kélibia
Chapitre 2
LES INSTALLATIONS D'ECLAIRAGE

DOMESTIQUE
OBJECTIFS
Général
 Familiariser les étudiants avec les différents montages d'éclairage
des locaux d'habitation.
Spécifiques
 Différentier le différentes représentation d'un schémas.
 Décoder la partie électrique d'un plan architecturale.
 Comprendre les fonctions des différents éléments d'une installation
d'éclairage.
 Enumérer les différents montages et comprendre leurs principe de
fonctionnement .
1. INTRODUCTION
Les installations domestiques sont conformes à la norme française NFC15-100,

qui impose des sections pour les conducteurs selon le courant supporté (à
partir de la puissance consommée) ainsi que les calibres des appareils de
protection . Un conducteur de terre est nécessaire pour chaque installation
électrique pour assurer une protection du local. Les installations électriques
dans les locaux à caractère domestique sont généralement des montages
d’éclairage, des alimentations des prises de courant et des alimentations des
éléments chauffants.

2. CARACTERISTIQUES D’UNE INSTALLATION DOMESTIQUE :
2.1. Caractéristiques de l’alimentation
Domaine Entre phase et neutre Entre phases

Très basse tension TBT U<=50V U<=50V
Basse tension BT 50<U<=600V 50<U<=1000V
2.2. Cahier des charges
Le cahier des charges est le document qui sert de contrat entre le client et
l’entrepreneur. Il est établi par l’architecte et l’utilisateur ou maitre d’ouvrage.
 Mode d'établissement:
En fonction de la nature des pièces : chambre, salle de séjour, entrée et de
leurs dimensions.
Le maitre d’œuvre et l’architecte déterminent sur le plan de la maison, les
positions :
o Des appareils d’éclairage et leur commande.
o Des prises de courant.
o Des appareils électroménagers.
 Plan architecturale
 Description de l'installation
Il donne pour toute la construction, les dispositions et mode d’exécution du

gros œuvre, de la plomberie, du sanitaire, de la toiture,… ainsi que
l’installation électrique.
3. LE SCHEMA D’INSTALLATION A USAGE D’HABITATION :
3.1. Schéma général de distribution
Toute installation électrique fait l’objet d’un schéma qui indique :

 Le type de conducteur.

 Le nombre de conducteur par circuits.

 La section des conducteurs.
 Le type de dispositif de protection des circuits.
 La valeur nominale ou de réglage de la protection.
Les 2 tableaux ci dessous donnent la valeur des protections à installer en
fonction de la section des conducteurs.
Cas d’un fusible
Section des 1.5 2.5 4 6

conducteurs en (mm2)
Calibre du fusible (A) 10 16 25 32
Cas d’un disjoncteur
Section des 1.5 2.5 4 6

conducteurs en (mm2)
Courant nominal du 16 20 32 38
disjoncteur (A)
Exemple : schéma unifilaire d’une distribution générale d’une installation

domestique

Légende :
F1 : fusible de protection
P1 : compteur actif monophasé
Q1 : disjoncteur monophasé
4. LES SCHEMAS D’ECLAIRAGE DOMESTIQUES:
4.1. Le montage simple allumage
On veut commander une ou plusieurs lampes d’éclairage d’un seul endroit. Les
lampes sont éteintes si l’interrupteur est ouvert et sont allumées s’il est fermé.
On prend comme exemple la commande de deux lampes. Le schéma développé
du montage est le suivant :

Figure.1. Schéma développé d'un montage simple allumage
Légende:
Q1 : Interrupteur unipolaire n°1
E1, E2 : Lampes à incandescence
Remarque:
Dans les schémas : architectural, multifilaire et unifilaire, pour les installations
domestiques, on ne représente pas la protection (car elle est sur le tableau de
répartition des circuits).
Schéma architectural :
Figure.2. Schéma architectural d'un montage simple allumage

Schéma multifilaire :
Figure.3. Schéma multifilaire d'un montage simple allumage
Schéma unifilaire :
Figure.4. Schéma unifilaire d'un montage simple allumage
4.2. Le montage double allumage avec le commutateur n°5
On veut commander deux circuits d’éclairage d’un seul endroit. Soit le schéma
développé du circuit suivant :

Figure.5. Schéma développé d'un montage double allumage
Légende:
Q1 : Interrupteur bipolaire
E1, E2, E3 : Lampes à incandescence
Fonctionnement:
Contact ’1’ de Q1 E1
Ouvert Eteinte
Fermé Allumée
Contact ‘2’ de Q1 E2, E3

Ouvert Eteintes
Fermé Allumées

Figure.6. Schéma architectural d'un montage double allumage
Figure.7. Schéma multifilaire d'un montage double allumage

Figure.8. Schéma unifilaire d'un montage double allumage

4.3. Le montage double allumage avec le commutateur n°6
Ce montage permet de commander d’un seul endroit un circuit parmi deux.

Prenons l’exemple d’un local comprenant deux lampes chacune dans un circuit
d’éclairage différent.
Figure.9. Schéma développé d'un montage double allumage avec le

commutateur n°6
Légende:
Q1 : Commutateur n°6
E1, E2: Lampes à incandescence
Fonctionnement:
Lorsque le commutateur est à la position 1, la lampe E1 est allumée et E2 est
éteinte ; si le commutateur est à la position 2 c’est la lampe E1 qui est éteinte
et E2 est allumée.

Figure.10. Schéma architectural d'un montage double allumage avec le

commutateur n°6
4.4. Le montage d'allumage Va et vient
Ce montage permet de commander un circuit d’éclairage de deux endroits

différents. Soit l’exemple du schéma ci-dessous.
Le schéma développé :
Figure.13. Schéma développé d'un montage va et vient

Légende :
Q : disjoncteur monophasé
Q1 et Q2: Commutateurs n°6
E1, E2: Lampes à incandescence.
Fonctionnement :
Si les deux commutateurs sont sur les mêmes positions ( 1-1 ou 2-2 ) alors les
lampes sont allumées ; si non c’est-à-dire ils sont sur des positions différentes
(1-2 ou 2-1) alors les deux lampes sont éteintes. On peut résumer le
fonctionnement par le tableau suivant :
Commutateur Q1 Commutateur Q2 Lampes E1, E2

1 1 Allumées
1 2 Eteintes
2 1 Éteintes
2 2 Allumée
Figure.14. Schéma architectural d'un montage va et vient
Exercice :
a. Faire le schéma multifilaire du montage va et vient
b. Déduire le schéma unifilaire du montage va et vient

4.5. Le montage d'allumage avec Télérupteur
Ce montage permet de commander un circuit d’éclairage de plusieurs endroits

différents. Electriquement, un télérupteur électromécanique est constitué d’une
bobine et d’un contact à accrochage mécanique. Lorsque la bobine est
alimentée (par action sur un bouton poussoir) le contact se ferme. Au
relâchement du bouton poussoir, la bobine se désexcite mais le contact reste
fermé. Il faudra exciter une deuxième fois la bobine pour que le contact
s’ouvre. La bobine est commandée par les boutons poussoirs et les lampes
d’éclairage par le contact du télérupteur. Considérons l’exemple suivant : la
commande de deux lampes de quatre endroits différents.
Figure.17. Schéma développé d'un montage avec télérupteur
Légende :
S1, S2 ; S3 et S4 : Boutons poussoirs
K : Télérupteur
K1: Contact du télérupteur

Figure.18. Schéma architectural d'un montage avec télérupteur
Figure.19. Schéma multifilaire d'un montage avec télérupteur

Figure.20. Schéma unifilaire d'un montage avec télérupteur
Ci dessous le diagramme de séquence expliquant le fonctionnement du

montage.
avec Si est l'un des quatre boutons poussoirs.
4.6. Le montage d'allumage avec minuterie
Ce montage permet de commander un circuit d’éclairage de plusieurs endroits

différents. La mise en service est manuelle et la mise hors service est
automatique. Electriquement, une minuterie électromécanique est constituée
d’une bobine et d’un contact temporisé et à accrochage mécanique. Lorsque la
bobine est alimentée (par action sur un bouton poussoir) le contact se ferme.
Au relâchement du bouton, la bobine se désexcite mais le contact reste fermé
pendant un certain temps après lequel il s’ouvre. La bobine est commandée par

les boutons poussoirs et les lampes d’éclairage sont commandées par le

contact temporisé de la minuterie. Considérons l’exemple de la commande de
deux lampes de trois endroits différents. Deux montages sont possibles :
 Montage "Avec effet"
Figure.21. Schéma développé d'un montage avec minuterie
Légende :
S1, S2 ; S3 : Boutons poussoirs
K : Minuterie
K1: Contact de la minuterie
montage.
avec Si est l'un des trois boutons poussoirs.

Exercice :
Faire les schémas multifilaire et unifilaire sachant que le branchement d’une
minuterie « avec effet » est le même que celui d’un montage avec télérupteur.
 Montage "Sans effet"
Figure.22. Schéma développé d'un montage avec minuterie

Légende :
S1, S2 ; S3 : Boutons poussoirs
K : Minuterie
K1: Contact de la minuterie
montage.

Figure.23. Schéma architectural d'un montage avec minuterie

Figure.24. Schéma multifilaire d'un montage avec minuterie
Figure.25. Schéma unifilaire d'un montage avec minuterie

4.7. Le montage d'allumage des tubes fluorescents

 Principe du tube fluorescent :
C’est un tube de verre recouvert de poudre fluorescente et remplis de gaz rares

plus quelques gouttes de mercure. La différence de potentiel aux bornes du
tube provoque l’ionisation du gaz qui devient conducteur. Les électrons
frappent le mercure qui émet une radiation ultraviolette. Cette dernière se
transforme en lumière visible en contact avec la poudre.
 Le starter :
C’est un tube rempli de gaz neutre, dans lequel est installé un contact bilame.
Lors de l’établissement de la tension un arc électrique se produit et échauffe la
bilame qui ferme le contact et permet de passer le courant dans le tube. Une
fois refroidie, elle s’ouvre et coupe le courant.
 Le ballast :
C’est une inductance en série jouant un double rôle : amorçage et protection.

La coupure du courant par le starter crée une surtension aux bornes du
ballast qui vient s’ajouter à la tension du réseau permettant l’amorçage. Son
caractère inductif s’oppose à la variation rapide du courant.
 Le condensateur :
Il permet d’améliorer le facteur de puissance du tube.
Montage compensé :
Figure.26. Schéma développé d'un montage compensé

Légende:
Q : disjoncteur monophasé
Q1 : Interrupteur
L1: Ballast
E1: Tube fluorescent
V1: Starter
C1: Condensateur
Montage Duo:
Figure.27. Schéma développé d'un montage Duo
Ce montage permet grâce au déphasage entre les courants dans les deux tubes
un meilleur confort et se comporte comme un tube compensé alimenté à
100Hz.
4.8. Les schémas des prises de courant

Les prises de courant sont des appareils de raccordement qui servent de liaison
entre une canalisation fixe et un récepteur mobile. Du point de vue électrique,
elles sont caractérisées par :
 Une tension nominale
Exemple: 250V, 380V

 Un courant maximal à ne pas dépasser
Exemple: 10A, 20A, 32A

 Un nombre de broches et leur affectation
P : pole actif (phase ou neutre)

T : conducteur de protection (terre)
Exemple: 2P, 2P+T, 3P+T, 4P+T
Considérons un exemple de circuits :
Schéma développé:
Figure.28. Schéma développé d'un montage prise de courant
Légende :
D : Disjoncteur de protection
PdC3, PdC4, PdC5 : prises de courant 250V, 16A, 2P+T

Figure.29. Schéma architectural d'un montage prise de courant
Figure.30. Schéma multifilaire d'un montage d'un montage prise de

courant

Figure.31. Schéma unifilaire d'un montage prise de courant

4.9. Les schémas de signalisation
La signalisation électrique (lumineuse ou sonore) est peu utilisée dans un local
à usage d’habitation. Elle permet essentiellement d’attirer l’attention de
personnes.
 Signalisation lumineuse
Elle indique, en générale, soit l’état d’une lampe d’éclairage lorsque le local est
complètement fermé ou éloigné, soit la position de l’interrupteur lorsque le
local est sombre.
Premier exemple: témoin d’éclairage.
La lampe d’éclairage et le voyant sont commandés par le même interrupteur ;
ils s’allument et s’éteignent en même temps.

Figure.32. Schéma développé d'un témoin d'éclairage

Légende :
Q1 : Interrupteur unipolaire
E1 : Lampe d’éclairage
E2 : Lampe témoin ou voyant
Remarque :
Dans les locaux humides, le circuit éclairage comporte un conducteur de
protection.
Deuxième exemple : veilleuse sur un interrupteur sur un local sombre
Si la lampe d’éclairage est éteinte, la veilleuse est allumée ce qui permet de
signaler la position de l’interrupteur.
Lorsque l’on allume la lampe d’éclairage, la veilleuse s’éteint.
Figure.33. Schéma développé du montage d'une veilleuse sur un

interrupteur

Légende :
Q1 : Commutateur n°6
E1 : Lampe d’éclairage
E2 : Lampe témoin ou voyant
 Signalisation sonore
Elle indique, en générale, la présence d’une personne qui désire annoncer son
arrivée.
Comme exemple une sonnerie d’une porte commandée par bouton poussoir :
une action sur le bouton met en marche la sonnerie qui s’arrête au
relâchement de celui-ci.
Figure.33. Schéma développé du montage sonnerie

Légende :
S1 : bouton poussoir
H1 : sonnerie
 Schéma de commande à distance (gâche)

C’est le schéma de commande à distance d’une porte par une gâche électrique.
Une action sur un bouton poussoir S1 ou sur le contact actionné par une clé
S2 provoque l’alimentation d’une gâche électrique et le déverrouillage de la
porte.

Figure.34. Schéma développé du montage de commande à distance

(gâche)
Légende :
S1 : Bouton poussoir
S2 : Contact actionné par clé
Y1 : Gâche électrique
A cours de ce chapitre nous avons présenté les principaux montages
rencontrés dans les locaux à usage d’habitation. Bien que certains montages
peuvent ne plus exister dans les installations nouvelles, il faut quand même les
connaitre ne serait que pour effectuer le dépannage des installations
existantes.

ISET de Kélibia
Travaux dirigés
Exercice 01: Etude de l'installation électrique d'une maison de

type 3
L'objectif de cet exercice est de réaliser les schémas d'éclairage domestique d'une
maison de type 3. Sachant que cette maison est du type S+2. Il comprend 2
chambres et 1 salon.
La figure ci-dessous, représente le plan architectural de la maison
1. Pour chaque pièce de la maison, comptabilisez dans le tableau ci-dessous, le

nombre de points lumineux, le nombre de points d’allumage et indiquez le type de
Narjess SGHAIER HAOUARI - 50 - TD Schémas, normes et installation domestique

commande, ainsi que le nombre de prises de courant et le nombre de circuits
spécialisés.
Pièce Nombre de Nombre de points Type de commande Nombre de Circuits

points lumineux d’allumage prises de spécialisés
courant
Salon
Parc
Cuisine
Chambre 1
Chambre 2
SbB
WC
Hall
Terrasse
Total
2. Déterminez le nombre de départs à constituer, pour les circuits de prises de

courant, d’éclairages et spécialisés.
3. Complétez le schéma du tableau de répartition de la maison ci-dessous:
Narjess SGHAIER HAOUARI - 51 - TD Installation Industrielle

Tableau de répartition
Wh
Réseau STEG
230 V~ 50Hz U 1000 R02V
Disjoncteur de
branchement
Merlin Gérin
DB 90
2  60 A
1  30 / 45 / 60 A
500 mA type S
Interrupteur
Legrand
type DX
2  40 A
30 mA

4. Complétez, à l’aide des catalogues Merlin Gerin et Le grand fournis, le tableau
ci-dessous:
Désignation Fournisseur Quantité Référence
Disjoncteur de branchement DB 90
différentiel sélectif,500 mA, bipolaire, Merlin Gérin
250 V, 30 à 60 A
Notez bien:
 Le coffret est un coffret saillie de type Pragma C12 de chez Merlin Gérin.
 Le coffret sera muni d’une porte opaque et d’une serrure à clé.
 Les disjoncteurs divisionnaires sont du type DNX (bipolaire, un pôle protégé)
de chez Legrand. Pour les circuits prises, on utilisera des disjoncteurs de
calibres 25 A et pour les circuits éclairage, on utilisera des disjoncteurs de
calibre 16 A

Exercice 02: Etude de l'installation électrique d'un studio de type
chambre
L'objectif de cet exercice est de réaliser les schémas d'éclairage domestique d'un
studio. Sachant que ce studio contient une seule chambre.
La figure ci-dessous, représente le plan architectural d’un studio type chambre.
Plan architectural
Table Fauteuil
Chambre
Télévision
Chevet
Lit
Fauteuil
Placard
Salle de Bain
Entrée
Baignoire
WC
Lavabo

1. A partir du descriptif ci-dessous, souhaité par un particulier, complétez le plan
architectural précédent en y faisant apparaître les symboles normalisés.
 Entrée :
- Deux points d’allumage permettent de commander un plafonnier en va-et-
vient.
 Placard :
- Un point d’allumage commande une lampe plafond.
 Salle de Bain :
- Un point d’allumage pour commander une applique au dessus du lavabo
et/ou un plafonnier.
 Chambre :
- Quatre appliques (une sur chaque mur) sont commandées par trois
boutons poussoirs.
. un bouton poussoir à la porte d’entrée du studio,

. un bouton poussoir en entrant dans la chambre,
. un bouton poussoir à côté du lit.
- Une prise à côté du lit pour une lampe de chevet.
2. Dessinez, pour chacune des pièces, le schéma développé (l'entrée, le placard, la

salle de bain et la chambre)

Correction TD
Correction Exercice 01 :
1. Pour chaque pièce de la maison, comptabilisez dans le tableau ci-dessous, le
nombre de points lumineux, le nombre de points d’allumage et indiquez le type de
commande, ainsi que le nombre de prises de courant et le nombre de circuits
spécialisés.
Pièce Nombre de points Nombre de points Type de commande Nombre de Circuits

lumineux d’allumage prises de spécialisés
courant
Salon 1 1 1 double allumage 5
Parc 2
1 plaque de
Cuisine 2 3 1 minuterie avec 1 BP 4 cuisson
2 simples allumages
Chambre 1 2 1 1 double allumage 3
Chambre 2 1 2 1 va-et-vient 4
SbB 3 1 1 double allumage 1
WC 1 1 1 simple allumage
Hall 2 4 1 simple allumage 2 1 chauffe eau

1 télérupteur avec 3 BP
Terrasse 1
Total 15 19 2
2. Déterminez le nombre de départs, pour les circuits de prises de courant,

d’éclairages et spécialisés:

Pour les circuits de prises de courant : 4 départs
Pour les circuits d’éclairage : 4 départs
Pour les circuits spécialisés : 2 départs

3. Le schéma du tableau de répartition de la maison ci-dessous:
Tableau de répartition
Wh
Réseau STEG
230 V~ 50Hz U 1000 R02V
Disjoncteur de
branchement
Merlin Gérin
DB 90
2  60 A
1  30 / 45 / 60 A
500 mA type S
Interrupteur
Legrand
type DX
32 ou 40 A 20 ou 25 A 10 ou 16 A 10 ou 16 A 10 ou 16 A 2  40 A
30 mA
3  6² 3  2,5² 3  1,5² 3  1,5² 3  1,5²
Plaque de Chauffe eau Circuit éclairage Circuit éclairage Circuit éclairage

cuisson Salon, Parc, Cuisine, Chambre 2, Hall (2)
Chambre 1 (5) WC, Terrasse (5)
10 ou 16 A 20 ou 25 A 20 ou 25 A 20 ou 25 A 20 ou 25 A
3  1,5² 3  2,5² 3  2,5² 3  2,5² 3 2,5²
Circuit éclairage Circuit prises Circuit prises Circuit prises Circuit prises
SdB (3) Salon (5) Chambre 2, Chambre 1, Cuisine (4)
SdB (5) Hall (5)

4. En se référant aux catalogues Merlin Gerin et Le grand fournis, voila le tableau
rempli:
Désignation Fournisseur Quantité Référence
Disjoncteur de branchement DB 90
différentiel sélectif,500 mA, bipolaire, Merlin 1 420 013121
250 V, 30 à 60 A Gérin
Interrupteur différentiel DX,30 mA,
bipolaire, 40 A Legrand 1 210 008629
Disjoncteur DNX, magnéto-thermique,

Uni + Neutre, 16 A Legrand 4 210 006019


Coffret saillie Pragma C12 sans porte,

1 rangée (12 modules), 250  275  Merlin Gérin 1 420 013651
105
Porte pour coffret C12, opaque, 1

rangée Merlin Gérin 1 420 013661
Serrure à clé
Merlin Gérin 1 420 013665

Correction Exercice 02 :
1. Le plan architectural du studio en y faisant apparaître les symboles
normalisés.
Plan architectural
L7
L6
Table Fauteuil
P1
Chambre
Télévision
Chevet
L8
S7
Lit
Fauteuil
L5
S6
Placard
S2
Salle de Bain
Entrée S4 L3
L2 Baignoire
L1
S3
WC
S5 Lavabo
S1
L4
2. Pour chacune des pièces, le schéma développé.
 Entrée :

Ph N PE
F1
L1
S1 S2
 Placard :
Ph N PE
F2
S3 L2

 Salle de Bain :
Ph N PE
F3
S4 L3
S4’ L4
 Chambre :
Ph N PE
F4
P1
Ph N PE
F5
K
S5
L5
S6
L6
S7
k L7
L8

Direction Générale des Etudes Technologiques, Institut Supérieur des Etudes Technologiques de Kélibia
Devoir Surveillé
Schémas, normes et installation domestique
Filière : 1ère Année Licence en Génie Electrique – Année universitaire 2013-2014 – Semestre 1
Durée : 1H
Nombre de pages : 02 + 14 pages annexes
Enseignante : Sghaier Narjess
Documents : Non autorisés
N.B : Nous vous prions de bien vouloir reporter le numéro d'une question sur votre copie avant d'y répondre.
Enoncé:
appartement. Sachant que l'appartement est du type S+1. Il comprend une cuisine, un
salle de bain, un salon et une chambre à coucher.
Coiffeuse
Chambre
Cuisine
Lit 1
Couloir
Salon
SDB
TV
• La cuisine comporte un seul point lumineux éclairer d'un seul endroit. Pour la
cuisine on utilise un montage simple allumage.
• Le salon comporte deux points lumineux. Chaque point lumineux est éclairer par un
interrupteur. Pour le salon on utilise un montage double allumage.
1/2
• La chambre à coucher comporte un seul point lumineux. Pour la chambre à coucher
on utilise un montage va et vient car nous devons commander l'éclairage de cette
chambre de deux endroits soit du coté du lit, soit du coté de la porte d'entrée de la
chambre.
• Le couloir contient trois points lumineux. Pour le couloir on utilise un télérupteur.
Sachant que le télérupteur est actionné de la chambre à coucher, du salle de bain,
du salon et de la cuisine.
Noter bien que la protection est faite avec des disjoncteurs magnétothermique et que toute
l'installation est faite avec 3 fils: phase et neutre et fil de terre.
Questions:
1- Tracer le schéma architecturale de tout l'appartement.
2- Tracer les schémas développés de chaque chambre:
2.1- Tracer le schéma développé de la cuisine.
2.2- Tracer le schéma développé de la chambre à coucher.
2.3- Tracer le schéma développé du couloir.
2.4- Tracer le schéma développé du salon.
3- Tracer les schémas multifilaire de chaque chambre:
3.1- Tracer le schéma multifilaire de la cuisine.
3.2- Tracer le schéma multifilaire de la chambre à coucher.
3.3- Tracer le schéma multifilaire du couloir.
3.4- Tracer le schéma multifilaire du salon.
4- Tracer les schémas unifilaire de chaque chambre:
4.1- Tracer le schéma unifilaire de la cuisine.
4.2- Tracer le schéma unifilaire de la chambre à coucher.
4.3- Tracer le schéma unifilaire du couloir.
4.4- Tracer le schéma unifilaire du salon.
UÉÇ àÜtät|Ä‹
2/2
Direction Générale des Etudes Technologiques, Institut Supérieur des Etudes Technologiques de Kélibia
EXAMEN
Schémas, normes et installation électriques
Filière : 1ère Année Licence en Génie Electrique – Année universitaire 2013-2014 – Semestre 1
Durée : 1H30
Nombre de pages : 03+ 14 annexes
Enseignante : Sghaier Narjess
Documents : Non autorisés
Enoncé:
appartement. Sachant que l'appartement est du type S+2. Il comprend une cuisine, un
Hall, une salle de bain, un salon et 2 chambres à coucher, un séchoir et des escaliers.
• La cuisine comporte un seul point lumineux éclairer de deux endroits. Pour la

cuisine on utilise un montage va et vient et elle comprend trois prises de
courants.
• Le séchoir comporte un seul point lumineux éclairer d'un seul endroit on utilise un
montage simple allumage.
• Le salon comporte deux points lumineux. Chaque point lumineux est éclairer par un
interrupteur. Pour le salon on utilise un montage double allumage. Le salon
comprend deux prises de courants.
• Le hall comprend 3 point lumineux et deux prises de courants. Pour le hall il est
recommandé d'utilisé un montage Télérupteur.
• Les chambres 1 et 2 comporte chacune un seul point lumineux. Pour les 2

chambres on utilise un montage va et vient car nous devons commander l'éclairage
de cette chambre de deux endroits soit du coté du lit, soit du coté de la porte d'entrée
de la chambre. Chaque chambre comprend une seule prise de courants a coté du lit.
• Les escaliers contiennent deux points lumineux. Pour les escaliers on utilise une
minuterie qui est activé d'un seul endroit du coté de la porte.
• La salle de bain contient un point lumineux éclairer par un montage simple

allumage et une prise de courant.
Noter bien que la protection est faite avec des disjoncteurs magnétothermique et que toute
l'installation est faite avec 3 fils: phase et neutre et fil de terre. Pour chaque chambre on
utilise un disjoncteur pour les prises de courants et un disjoncteur pour l'éclairage.
1/3
Séchoir
Chambre 2
Escalier
3x
CS
Cuisine
SDB
Table à manger
Buffet
TV
Hall
Coiffeuse
Salon
Fauteuil
Armoire
Lit
Chambre 1
2/3
Questions:
1- Tracer le schéma architecturale de tout l'appartement.
2- Tracer les schémas développés de chaque chambre:
2.1- Tracer le schéma développé de la cuisine.
2.2- Tracer le schéma développé du séchoir.
2.3- Tracer le schéma développé de la chambre 1.
2.4- Tracer le schéma développé de la chambre 2.
2.5- Tracer le schéma développé du Hall.
2.6- Tracer le schéma développé des escaliers.
2.7- Tracer le schéma développé du salon.
2.8- Tracer le schéma de la salle de bain.
3- Tracer les schémas multifilaire de chaque chambre:
3.1- Tracer le schéma multifilaire de la cuisine.
3.2- Tracer le schéma multifilaire du séchoir.
3.3- Tracer le schéma multifilaire de la chambre 1.
3.4- Tracer le schéma multifilaire de la chambre 2.
3.5- Tracer le schéma multifilaire du Hall.
3.6- Tracer le schéma multifilaire des escaliers
3.7- Tracer le schéma multifilaire du salon.
3.8- Tracer le schéma multifilaire de la salle de bain.
4- Tracer les schémas unifilaire de chaque chambre:
4.1- Tracer le schéma unifilaire de la cuisine.
4.2- Tracer le schéma multifilaire du séchoir.
4.3- Tracer le schéma unifilaire de la chambre 1.
4.4- Tracer le schéma unifilaire de la chambre 2.
4.5- Tracer le schéma unifilaire du Hall.
4.6- Tracer le schéma unifilaire des escaliers
4.7- Tracer le schéma unifilaire du salon.
4.8- Tracer le schéma unifilaire de la salle de bain.
3/3

Installation Introduction

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Installation Introduction

Transféré par

Droits d'auteur :

Formats disponibles

Chapitre 1 : Normalisation et repérage d'une installation électrique ISET de Kélibia

Une installation électrique est un ensemble cohérent de circuits électriques,

 L'étude de l'installation électrique se fait par un architecte et/ou

 La réalisation de l'installation électrique se fait par une entreprise

Mais avant de commencer les différents montages existant dans une

Narjess SGHAIER EP HAOUARI -1- Cours Schémas, Normes et Installation Domestiques

Un schéma électrique représente à l’aide de symboles graphiques, les

Le diagramme aide à la compréhension d’un schéma en donnant des

3. CLASSIFICATION DES SCHEMAS

3.1. Classification selon le but envisagé

 Le diagramme temporel pour avoir une idée sur l’évolution temporelle

c- Les schémas de connexion

Narjess SGHAIER EP HAOUARI -2- Cours Schémas, Normes et Installation Domestiques

d- Les schémas de dispositions

a- Selon le nombre de conducteurs

Figure.1. Représentation unifilaire

 Représentation multifilaire: Chaque conducteur est représenté par un

Narjess SGHAIER EP HAOUARI -3- Cours Schémas, Normes et Installation Domestiques

b- Selon l'emplacement des symboles

Figure.2. Représentation assemblée

Figure.3. Représentation rangée

Narjess SGHAIER EP HAOUARI -4- Cours Schémas, Normes et Installation Domestiques

4. STRUCTURE D'UNE INSTALATION ELECTRIQUE

Une installation électrique se compose principalement de trois parties :

5. NORMALISATION DES INSTALLATIONS ELECTRIQUES

C’est l’ensemble des règles techniques qui permettent de standardiser

Narjess SGHAIER EP HAOUARI -5- Cours Schémas, Normes et Installation Domestiques

5.1. Les Normes françaises (NF)

Figure.4. Référence d'une norme française

5.2. Norme NFC15-100:

5.3. Indice de protection IPXX :

Narjess SGHAIER EP HAOUARI -6- Cours Schémas, Normes et Installation Domestiques

La norme NFC 20-010 analyse la protection des équipements électriques et des

IP x x x lettre ou chiffre : protection des personnes

Indique la protection contre les liquides

Exemple : IP00 Pas de protection contre les liquides

Les différents indice de protection IP

Narjess SGHAIER EP HAOUARI -7- Cours Schémas, Normes et Installation Domestiques

0 Pas de protection 0 Pas de protection

Figure.5. les différents codes IP

Narjess SGHAIER EP HAOUARI -8- Cours Schémas, Normes et Installation Domestiques

5.4. Indice de protection IKXX :

Il est caractérisé par un nombre correspondant au degré de protection contre

CODE IK Energie de Choc

Figure.6. les différents codes IK

Chaque équipement électrique est désigné par un symbole qui le représente

6.1. Symboles d’un appareil de coupure

Un appareil de coupure permet d’ouvrir ou fermer les circuits électriques. Cet

Narjess SGHAIER EP HAOUARI -9- Cours Schémas, Normes et Installation Domestiques

Soit de gauche vers la droite

Contact à ouverture Contact à fermeture

Soit du bas vers le haut

Contact à fermeture Contact à ouverture

7. REPERAGE DES SCHEMAS ELECTRIQUES

Pour faciliter la réalisation, les modifications et la maintenance des

7.1. Repérage des conducteurs

Narjess SGHAIER EP HAOUARI - 10 - Cours Schémas, Normes et Installation Domestiques

Désignation des Repères

Conducteur de terre sans TE

Table.1. Repérage des conducteurs

7.2. Repérage des bornes et des relais

Narjess SGHAIER EP HAOUARI - 11 - Cours Schémas, Normes et Installation Domestiques

Bornes d'appareils Repères Exemples

N Plaques à bornes d'un moteur
