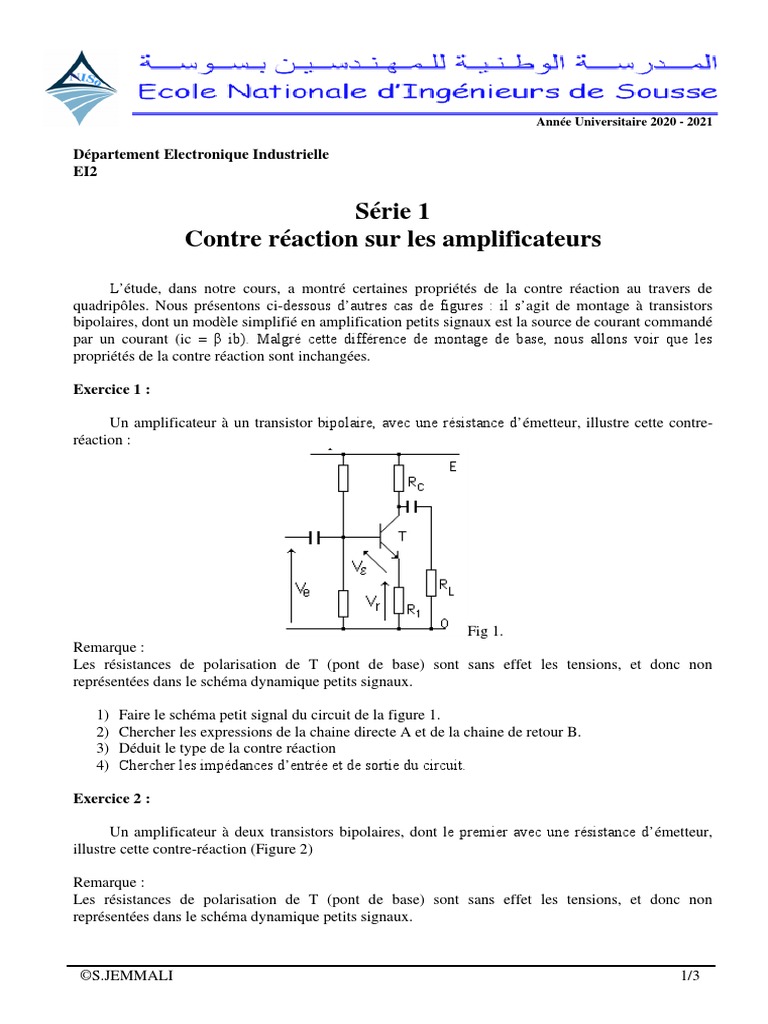

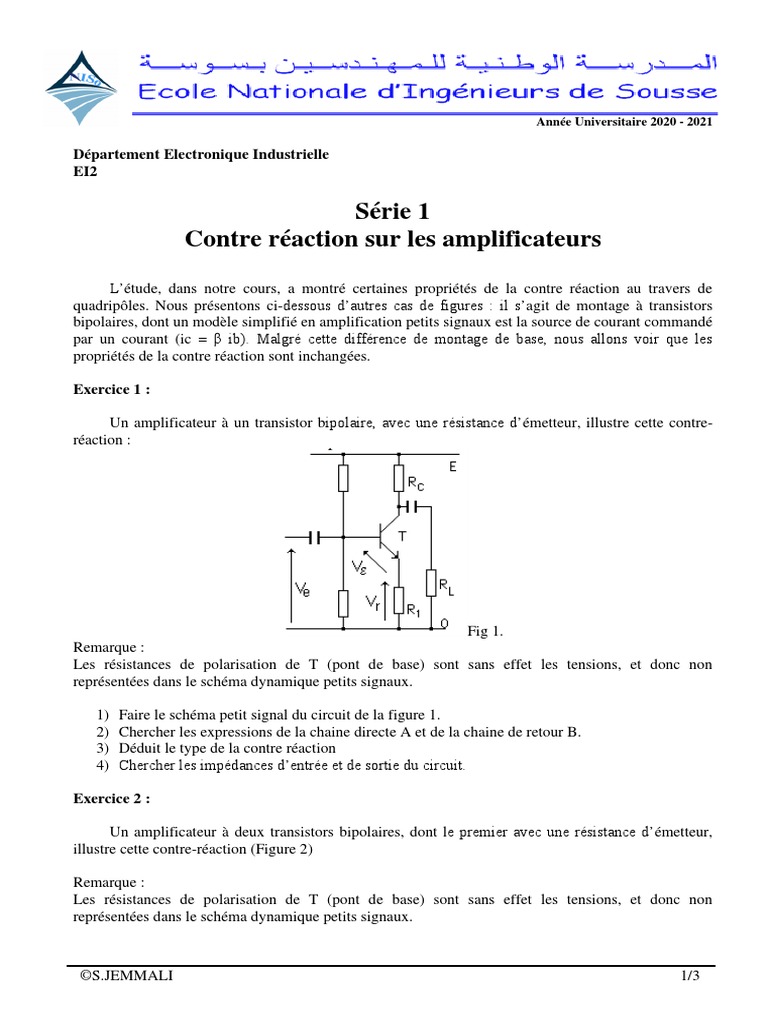

Série 1
Contre réaction sur les amplificateurs
L’étude, dans notre cours, a montré certaines propriétés de la contre réaction au travers de
quadripôles. Nous présentons ci-dessous d’autres cas de figures : il s’agit de montage à transistors
bipolaires, dont un modèle simplifié en amplification petits signaux est la source de courant commandé
par un courant (ic = β ib). Malgré cette différence de montage de base, nous allons voir que les
propriétés de la contre réaction sont inchangées.
Exercice 1 :
Un amplificateur à un transistor bipolaire, avec une résistance d’émetteur, illustre cette contre-
réaction :
Fig 1.
Remarque :
Les résistances de polarisation de T (pont de base) sont sans effet les tensions, et donc non
représentées dans le schéma dynamique petits signaux.
Exercice 2 :
Un amplificateur à deux transistors bipolaires, dont le premier avec une résistance d’émetteur,
illustre cette contre-réaction (Figure 2)
Remarque :
Les résistances de polarisation de T (pont de base) sont sans effet les tensions, et donc non
représentées dans le schéma dynamique petits signaux.
©S.JEMMALI 1/3
Année Universitaire 2020 - 2021
Fig. 2
Exercice 3 :
Un amplificateur à deux transistors bipolaires, dont le deuxième avec une résistance d’émetteur,
illustre cette contre-réaction :
Fig. 3
Remarque : La polarisation de T n’est pas représentée et elle est supposée sans effet sur
l’amplification.
Exercice 4 :
Un amplificateur à 1 transistor bipolaire avec une résistance entre la base et le collecteur, illustre
cette contre-réaction :
©S.JEMMALI 2/3
Année Universitaire 2020 - 2021
Fig.4
1) Faire le schéma petit signal du circuit de la figure 4.
2) Chercher les expressions de la chaine directe A et de la chaine de retour B.
3) Déduit le type de la contre réaction.
Exercice 5 :
Soit l’amplificateur opérationnel 741C supposé idéal et utilisé dans le montage suivant :
Fig.5
©S.JEMMALI 3/3
