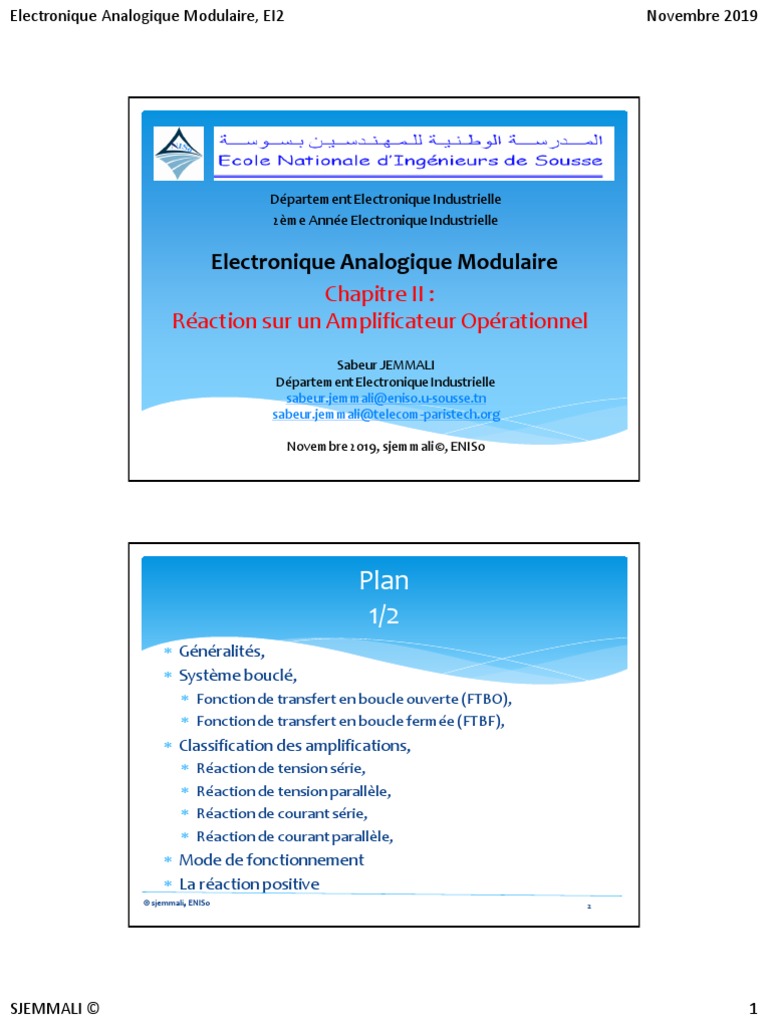

Electronique Analogique Modulaire, EI2 Novembre 2019
Département Electronique Industrielle

2ème Année Electronique Industrielle
Electronique Analogique Modulaire

Chapitre II :
Réaction sur un Amplificateur Opérationnel
Sabeur JEMMALI
Département Electronique Industrielle
sabeur.jemmali@eniso.u-sousse.tn
sabeur.jemmali@telecom-paristech.org
Novembre 2019, sjemmali ©, ENISo
Plan
1/2
 Généralités,
 Système bouclé,
 Fonction de transfert en boucle ouverte (FTBO),
 Fonction de transfert en boucle fermée (FTBF),
 Classification des amplifications,
 Réaction de tension série,
 Réaction de tension parallèle,
 Réaction de courant série,
 Réaction de courant parallèle,
 Mode de fonctionnement
 La réaction positive
© sjemmali, ENISo 2
SJEMMALI © 1
Plan
2/2
 La contre réaction
 Influence de la contre réaction sur la fluctuation de
l’amplification
 Influence de la contre réaction sur la bande passante
 Influence de la contre réaction sur l’impédance d’entrée
 Influence de la contre réaction sur l’impédance de sortie
 Contre réaction sur un amplificateur opérationnel
 Contre réaction de tension en parallèle
 Contre réaction de tension série
 Conclusion
Plan
1/2
 Généralités,
SJEMMALI © 2
Généralités
 Les paramètres d’un AOP sont :
 Le gain en tension élevé (A  105)
 L’impédance d’entrée élevé (Re ≈ qq MΩ)
 L’impédance de sortie faible (Rs ≈ qq Ω) Figure II.1
 Ces paramètres peuvent présenter des variations  intolérable

 Pour remédier à ce défaut, on peut utiliser les AOP asservie
(avec réaction ou boucle)
 L’AOP idéal présente les caractéristiques suivantes :
 A∞
 Re  ∞
 Rs  0
Généralités
 Pas d’écart de zéro (offset)
 La tension d’entrée nulle  la sortie nulle
 Pas d’oscillation en présence d’une réaction quelconque
 Lorsque on travaille en BF avec des signaux de sortie ne
dépassant pas le 1V, on peut considérer que l’AO est idéal
sans problème technologique
 Par contre dés que la fréquence augmente et que le niveau
de sortie diminue des nombreuse imperfection manifeste
dans ce cas il est nécessaire d’introduire des termes
correctifs pour tenir compte des performance réelle de
l’AO
SJEMMALI © 3
Plan
1/2
 Généralités,
Système bouclé
 Un système bouclé est constitué de
 Chaine directe (chaine d’action)
 Chaine de retour (chaine de réaction)
 Un comparateur
E Chaine directe
X Y
A
xr
Chaine de retour
B
Système bouclé A’
Figure II.2
SJEMMALI © 4
Système bouclé
 Les systèmes bouclés sont utilisés dans tous les domaines de la
physique
 Notre études limités au système électronique
 Dans lesquelles la chaine directe constituée par un amplificateurs
 Les grandeurs X, E, Xr, Y  des grandeurs électrique (tension ou
courant)
Figure II.2
Système bouclé
 Fonction de transfert en boucle ouverte (FTBO)
 Lorsque le signal de retour Xr n’est pas appliqués sur le comparateur,
on dit que le système fonctionne en boule ouverte
Figure II.3
 Dans ce cas la grandeur X = E et la fonction de transfert T = A.B
SJEMMALI © 5
Système bouclé
 Fonction de transfert en boucle fermée (FTBF) : Figure II.2
Plan
1/2
 Généralités,
SJEMMALI © 6
Classification des amplification

 Le signal d’entrée de la chaine de retour : Y (tension ou
courant)
 Tension : réaction de tension
 Courant : réaction de courant
 Le signal de sortie de la chaine de retour : Xr
 Si Xr est une tension, il est réinjecté en série avec le générateur
d’attaque qui est une tension (X)
 Réaction série
 Si Xr est un courant, il est réinjecté en parallèle avec le courant
délivré par le générateur d’attaque (X)
 Réaction parallèle

 En combinant les divers possibilités, nous obtenons les
4 types de réaction suivantes :
 Réaction de tension série
 Réaction de tension parallèle
 Réaction de courant série
 Réaction de courant parallèle
SJEMMALI © 7

 Réaction de tension série : Figure II.4
i’1 i1 i2
v’1 v1 Av v2 v’2 = v2
vr
Bv v2

 Réaction de tension parallèle : Figure II.5
i’1 i1 i2
v’1 ir v1 Az v2 ZL v’2 = v2
By v2
SJEMMALI © 8

 Réaction de courant série : Figure II.6
i’1 i1 i2 i’2
v’1 v1 Ay v2
vr
ZL
Bz

 Réaction de courant parallèle : Figure II.7
i’1 i1 i2 i’2
v’1 ir v1 Ai v2
ZL
Bi
SJEMMALI © 9
Plan
1/2
 Généralités,
Mode de fonctionnement
 Mode de fonctionnement des systèmes bouclés
 On peut distinguer deux cas de cette fonction de transfert :

 AB > 0 : le système bouclé est dit à réaction positive
 AB < 0 : le système bouclé est dit à réaction négative ou à contre
réaction
SJEMMALI © 10
Plan
1/2
 Généralités,
La réaction positive
 Mode de fonctionnement en réaction positive
 La réaction a augmenté le gain

 Pour certain valeur de A.B le module de l’amplification peut être
augmenter par la réaction
 En particulier pour A.B = 1 ; A’  ∞ ; A’ = Y/X  ∞ ; X = 0
 Ce la veut dire qu’a une tension d’entrée nulle correspondant à une
tension de sortie non nulle
 Un signal infiniment petit (perturbation) apparait à l’entrée donne un
signal de sortie de module finie
 Ce signal réinjecté à l’entrée par la boucle de réaction 
augmentation d’avantage l’amplitude de la sortie
 Dans ce cas le système fonctionne sans signal d’entrée est un
«Oscillateur»
SJEMMALI © 11
La réaction positive
 Conclusion
 Un amplificateur à réaction positif n’est pas utiliser entant que telle
mais utiliser comme un oscillateur
 La condition d’oscillation (condition Barkhausen)
 Si |AB| légèrement supérieur à 1, on obtient un oscillateur avec une

amplitude plus grand (oscillateur sinusoïdale)
 Si |AB| augmente encore le signal sinusoïdale va être écrêter est
utilisé pour les oscillateurs non sinusoïdaux
Plan
1/2
 Généralités,
SJEMMALI © 12
Plan
2/2
l’amplification
 Conclusion
La contre réaction
 Généralement, les ampli présentent certaine défaut
 Distorsion de signal de sortie,
 Bande passante trop faible,
 Adaptation délicate (amplificateur à plusieurs étages),
 Bruit de fond.
 La contre réaction permet de réduire et de corriger ces divers défaut
 Influence de la contre réaction sur la fluctuation de l’amplification
 La fonction de transfert A d’un ampli est susceptible de varier
 Ces variations sont dû :
 Au variation de la température au cours du fonctionnement
 Au vieillissement des composants électronique
 À un changement d’un composant lors d’un dépannage
SJEMMALI © 13
La contre réaction
 La contre réaction  L’amplification A’ du système bouclé varie
moins que l’amplification A du système directe
 Avantage de la contre réaction par rapport au système directe
La contre réaction
 Cas limite |AB| >> 1 
 Si B  résistance pure  fonction de transfert B indépendante de la
fréquence  A’ indépendante aussi de la fréquence  A’ est
indépendante de A et dépend que de B
 Amplificateur A peut être représenter de la façon suivante: figure II.8
SJEMMALI © 14
La contre réaction
 Re : résistance d’entrée
 Rs : résistance de sortie
 Zu : impédance de charge (Ru // Cu)
 k0 : amplification de l’amplificateur lorsqu’il est à vide
 C : condensateur de liaison (qq 10µF)
 Cu : très faible généralement, capacité parasite (qq nF)
La contre réaction
Figure II.9
 Région I : C’est la région des fréquences les plus bases

 Région II : C’est la région des fréquences moyenne
 Région III : C’est la région des fréquences très haute
SJEMMALI © 15
La contre réaction
 Région I : C’est la région des fréquences les plus bases
La contre réaction
 Région II : C’est la région des fréquences moyenne
 C se comporte comme un court circuit
 Région III : C’est la région des fréquences très haute

 C se comporte comme un court circuit
SJEMMALI © 16
La contre réaction
 Soit un amplificateur d’amplification maximum A0 et de fréquence de
coupure fi et fs
 Au voisinage de fréquence de coupure haute
 A0B<0 et A’0 < A0  Le gain est diminué par la contre réaction
La contre réaction
 Fréquence de coupure basse
 A0B<0 et A’0 < A0  Le gain est diminué par la contre réaction
SJEMMALI © 17
La contre réaction
 Influence de la contre réaction sur la bande passante Figure II.10
La bande passante est augmenté par la contre réaction
La contre réaction
 Contre réaction série : Figure II.11
i’1 i1
v’1 v1 A
vr
SJEMMALI © 18
La contre réaction
 Contre réaction série
 : impédance d’entrée de la chaine directe
 : impédance d’entrée du système bouclé
La contre réaction série augmente l’impédance d’entrée

La contre réaction
 Contre réaction parallèle : Figure II.12
i’1 i1
v’1 ir v1 A
SJEMMALI © 19
La contre réaction
 Contre réaction parallèle
 : impédance d’entrée de la chaine directe
 : impédance d’entrée du système bouclé
La contre réaction parallèle diminue l’impédance d’entrée

La contre réaction
 Contre réaction de tension
La contre réaction de tension diminue l’impédance de sortie
 Contre réaction de courant

La contre réaction de courant augmente l’impédance de
sortie
SJEMMALI © 20
La contre réaction
 Application : Figure II.13
 On suppose que h12 = h22 = 0 et Rp = (R1 // R2) >> Rg

 Type de la contre réaction ?
 Chercher A et B
La contre réaction
 Correction Application
SJEMMALI © 21
La contre réaction
La contre réaction
SJEMMALI © 22
Plan
2/2
l’amplification
 Conclusion
Contre réaction sur un amplificateur

opérationnel
 Dans la plus part des cas on envisage des contres réactions en
tension pour les AO en série ou parallèle
 Contre réaction de tension en parallèle (Figure II.16 et II.17)
SJEMMALI © 23

opérationnel
 AO : Ze  ∞ ; Zs = 0 ; A fini : A n’est pas idéal car A est fini
 Ze  ∞  ie = 0  i1 = i2

opérationnel
 G < 0  eg et vs sont en opposition de phase

 Si de plus A  ∞
 Dans ce cas le gain du montage ne dépend que des éléments adjoint à

l’amplificateur opérationnel
SJEMMALI © 24

opérationnel
 Contre réaction de tension série (Figure II.18 et II.19)

opérationnel
 Contre réaction de tension série (Figure II.18 et II.19)
 AO : Ze  ∞ ; Zs = 0 ; A fini : A n’est pas idéal car A est fini
 Ze  ∞  ie = 0  i1 = i2 = i
SJEMMALI © 25

opérationnel
 G > 0  eg et vs sont en phase

 Si de plus A  ∞
 Dans ce cas le gain du montage dépend que des éléments passifs ajouter
adjoint à l’amplificateur opérationnel
Plan
2/2
l’amplification
 Conclusion
SJEMMALI © 26
Conclusion
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
 -----------------------------------------------------------------------------------------------------------
SJEMMALI © 27

Elect 5

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Elect 5

Transféré par

Droits d'auteur :

Formats disponibles

Electronique Analogique Modulaire, EI2 Novembre 2019

Département Electronique Industrielle

Electronique Analogique Modulaire

Novembre 2019, sjemmali ©, ENISo

 Ces paramètres peuvent présenter des variations  intolérable

Classification des amplification

Classification des amplification

Classification des amplification

Classification des amplification

Classification des amplification

Classification des amplification

 On peut distinguer deux cas de cette fonction de transfert :

 La réaction a augmenté le gain

 Si |AB| légèrement supérieur à 1, on obtient un oscillateur avec une

 Région I : C’est la région des fréquences les plus bases

 C se comporte comme un court circuit

 Région III : C’est la région des fréquences très haute

 A0B<0 et A’0 < A0  Le gain est diminué par la contre réaction

 A0B<0 et A’0 < A0  Le gain est diminué par la contre réaction

La bande passante est augmenté par la contre réaction

 : impédance d’entrée du système bouclé

La contre réaction série augmente l’impédance d’entrée

 : impédance d’entrée du système bouclé

La contre réaction parallèle diminue l’impédance d’entrée

 Contre réaction de courant

 On suppose que h12 = h22 = 0 et Rp = (R1 // R2) >> Rg

Contre réaction sur un amplificateur

Contre réaction sur un amplificateur

Contre réaction sur un amplificateur

 G < 0  eg et vs sont en opposition de phase

 Dans ce cas le gain du montage ne dépend que des éléments adjoint à

Contre réaction sur un amplificateur

Contre réaction sur un amplificateur

Contre réaction sur un amplificateur

 G > 0  eg et vs sont en phase

Vous aimerez peut-être aussi
