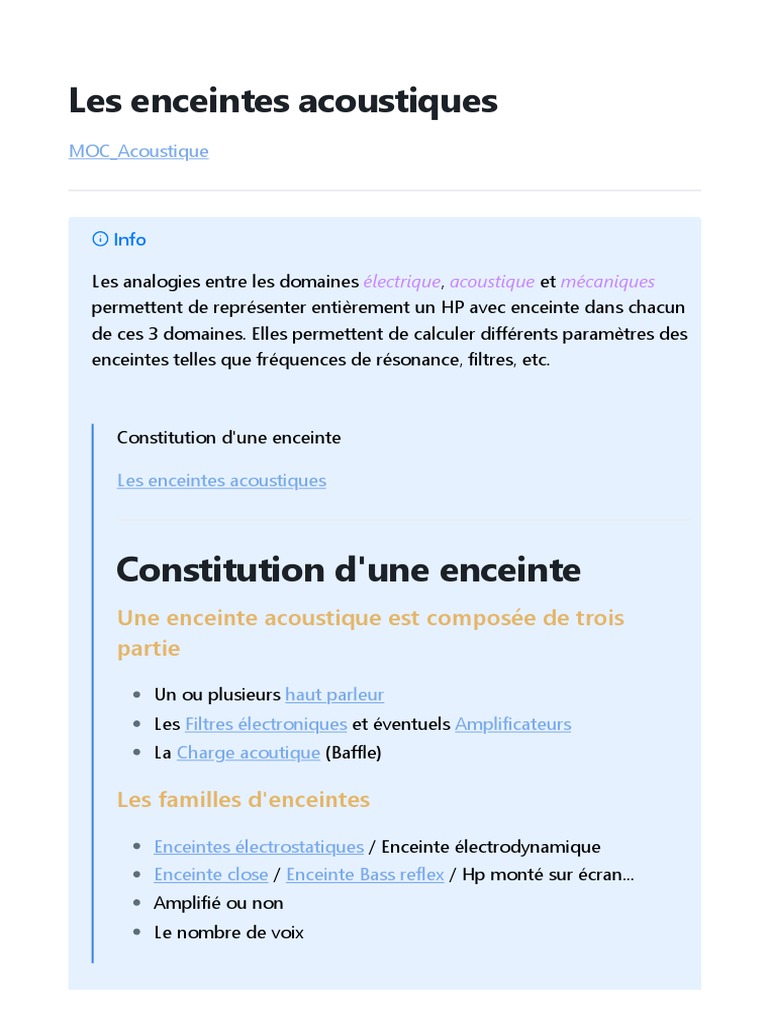

Les enceintes acoustiques
MOC_Acoustique
Info
Les analogies entre les domaines électrique, acoustique et mécaniques

permettent de représenter entièrement un HP avec enceinte dans chacun
de ces 3 domaines. Elles permettent de calculer différents paramètres des
enceintes telles que fréquences de résonance, filtres, etc.
Constitution d'une enceinte
Constitution d'une enceinte

Une enceinte acoustique est composée de trois
partie
Un ou plusieurs haut parleur

Les Filtres électroniques et éventuels Amplificateurs
La Charge acoutique (Baffle)
Les familles d'enceintes
Enceintes électrostatiques / Enceinte électrodynamique

Enceinte close / Enceinte Bass reflex / Hp monté sur écran...
Amplifié ou non
Le nombre de voix
Rôle d'une enceinte et de la charge acoustique
Rôle d'une enceinte et de la

charge acoustique
Hp seul
Un Hp émet une onde avant et une onde arrière continuellement en
opposition de phase.
Le Hp seul ne délivre que tres peu de BF ( diametre du hp faible par

rapport à λ )
directivité bi-directionnelle du hp seul = Dipôle (2 sources en

opposition de phase)
Solution
La charge acoustique:
Hp monté sur écran : Hp encastré dans un panneau rigide
Hp monté sur enceinte close : l'onde arrière reste enfermée
Hp monté sur enceinte Br : l'onde arriere est réémise par l'évent et

renforce l'nrj dans les basses fréquences
Attention
La forme de l’enceinte influe sur la courbe de réponse.
L’onde sonore est diffractée sur les bords, d’où de l’irrégularité.
Pour les limiter, il est préférable de biseauter et arrondis
(- de diffraction sur forme sphérique)

Hp sur écran fini
Hp sur écran fini

But
l'onde arriere doit contourner l'écran (difraction uniquement en BF) pour
venir interférer avec l'onde avant. Utilisé pour Tweeter
Les dimensions finies de l’écran introduisent des irrégularités dans la

courbe de réponse en fréquence. Ceci étant dû aux interférences
acoustiques entre onde avant et arrière du HP principalement en BF.
On parle de fréquence de coupure basse. Plus l’écran est grand, plus le

système pourra restituer les BF.
• utilisé en HiFi
• procédé enceinte plafonnier quasi identique
écran infini : notion utilisée en théorie. L’onde arrière ne revient jamais.
Réponse en fréquence
L'onde arrière met un Δt à contourner l'obstacle. Fc est la 1ere fréquence
pour laquelle l'onde arriere se remet en phase avec l'onde avant. Plus on
descend en fréquence en dessous de Fc plus les 2 ondes sont en opp. de
Phase.
Interférence constructive si :

Δd = λ/2 soit L = λ/2
L = c/2f
on a donc :
f c = c/2L
Influence de la position du HP et des bords de l’écran

courbe de réponse modifiée :
forme et taille de l’écran, présence de bords, position du HP sur l’écran.
🡪 HP à ne pas placer au centre du baffle
Impédance de rayonnement
Info
Réaction créer par l’air face au mouvement du HP. La réaction de l’air

créer une pression p sur le HP
Masse de rayonnement (masse de la tranche d’air situé devant le HP)
≡Inductance dans le domaine électrique
Résistance de rayonnement par frottement : perte par frottement

entre molécule d’air et HP. (Négligeable en BF)
≡ Equivalente à une Résistance dans le domaine électrique.
Un ressort négligeable dans le cas de l’écran.
≡ Capacité dans le domaine électrique
Attention
impédance présente des 2 côtés du HP monté sur l’écran

directivité théorique d’un piston plan sur écran infini
Lorsque l’on parle de piston plan, on suppose une surface vibrante qui ne
se déforme pas.
vrai pour le HP en BF, En HF apparition de mode propres et donc de

déformations.
Sur écran infini, la directivité est omni en BF (ka inférieur a 1). Elle
augmente avec la fréquence quand Ka augmente
Directivité réelle d'un Haut parleur

La directivité du HP monté sur écran dépendra de la directivité du haut-
parleur lui-même (il se déforme et possède des modes propres).
Enceinte close
Enceinte close
Principe - enceinte close
Enceinte close
Principe - enceinte close

l'Onde arrière est confinée dans le baffle elle n'entre donc pas en opp.
de phase avec l'onde avant.
Attention
Importance de l’isolement du baffle (épaisseur des parois ou masse

surfacique)
Importance de l’étanchéité acoustique du baffle
fréquence propre - enceinte close
Enceinte close
fréquence propre - enceinte close
Principe :
A l’arriere, l’air dans la cavité sert de ressort (raideur) sur le HP.
Plus la cavité est petite par rapport au HP, plus la réaction de ressort est
importante.
Air : masse, resistance, ressort
Impédance de rayonnement :
Avant : masse + résistance par frottement
Arrière : ressort (car l'air est comprimé dans la cavité par le mouvement
de la membrane du Hp)
paramètres de l'enceinte :
Enceinte de volume V
HP de surface S (π. r²)
HP possède une suspension de raideur K (en N/m) et une masse m
ρ la pression atmosphérique (1.013.10 P a)
5
0
Y la constante thermodynamique (1,4)
Raideur apparente du baffle :
La cavité possède une raideur apparente Ka(N /m) telle que :
Ka = Y . P0. S /V ²
Frequence propre du HP seul :
1 k
f0 = π√
2 m
Consequence pour l’enceinte :
Les raideur s’ajoutent d’où :
1 K + Ka
fenceinte = π√
2 m
conclusion
La frequence propre du HP monté sur une enceinte close est donc

supérieure à la fréquence propre du HP seul. Il y a donc une
diminution de la bande passante.
On essaie d’avoir un volume important pour baisser la raideur de la

cavité car quand V augmente, Ka diminue (donc la frequence de
resonance de l’ensemble redescend)
Example
Hp : 20g / raideur suspension : K = 1000(N /m) / diametre du Hp :

10cm / dimension du baffle : 20x15x25
Frequence de resonance f 0 = 35, 6H z
Frequence de resonance du hp sur l’enceinte close f 0 = 52, 3H z
Diminution de la bande passante (BP -3dB)
Effets sur la puissance rayonnée :
en montant le hp sur une enceinte, on diminue l’impédance mécanique

de la membrane. la vitesse vibratoire et la puissance rayonné
augmente.
Fréquence de resonance à l'intérieur de l’enceinte :
Dans la cavité, les mode propres sont présents et créés des resonances
plus ou moins marquées, pour les calculer on utilise la même formule
que celle utiliser pour calculé les modes propres des salles :
c l m n
fl,m,n = √ ²+ ²+ ²
2 x y z
Example
Enceinte de dimension 80x70x50cm
Mode : f 1,0,0 = 212, 5H z /f 0,1,0 = 243H z /f 0,0,1 = 340H z
disposition constructives – enceinte close
Enceinte close
disposition constructives –
enceinte close
Pour que l’enceinte descende le plus bas en fréquence :
Avoir un volume de cavité important
Pour éviter les modes propres à l’intérieur du baffle :
éviter les parois //, ou placer une ossature en bois pour casser le
paralellisme
Eviter les forme cubique ou dimensions multiples (superposition de

mode)
placer des matériaux absorbant (eviter les modes propres et

augmenter le volume apparent)
placer le HP sur un nœud de pression (eviter les modes impairs)

Pour éviter les frequence de resonance des parois du baffle :
Matériaux : rigide, épais et amorti

Placer des renfort intérieurs comme des tasseau, placé au ventre
de vibration
pour éviter un retour d’onde arrière
un soin important doit être apporté a l’étanchéité du baffle.
Attention
frequence de resonance masse-ressort du HP ≠ fréquences de

resonance de la membrane du HP ≠ frequence de resonance des
parois ≠ frequences de resonance à l’intérieur de l’enceinte
Enceinte Bass reflex
Enceinte Bass reflex

Info
Elle est constituée : d'une cavité et d'un ou plusieurs évent

Impédance de rayonnement
avant : Masse + résistance
Arrière : L'air de la cavité = ressort; Air de l'évent = masse (m = ρ . S. l)
e 0
avec ρ = masse volumique de l'air, S = section de l'évent, l = longueur de

0
l'event
évent + enceinte = résonateur d'Helmholtz
Double masse/ressort : 2 masse vibrante (HP, évent) et 2 raideurs

(suspension HP, cavité) → couplage → 2 fréquence propre
1ere fréquence propre :
HP et évent vibrent en phase (opp. au niveau de l'auditeur)
2eme fréquence propre :
HP et évent en opp. de phase (phase au niveau de l'auditeur)
A f ≥ f n°2 Hp et évent en phase, mais plus f

0 ↗ plus rayonnement évent
négligable
conclusion
Système actif autour de f n°2

0
fréquence calculer en fonction : du volume, taille de l'évent,

paramètre HP(Thiele & Small)
étend la bande passant BF d'environ 30%
Différent types d'enceintes
Enceintes électrostatiques
Enceintes électrostatiques
Info
Destiné au Hi-Fi "haut de gamme"
Tres bonne restitution des HMF et HF
Associée à un hp boomer électrodynamique pour les BF.

Enceintes à radiateur passif
Enceintes à radiateur passif

Info
2 Hp, l'un actif l'autre inactif
Elles fonctionnes comme un Bass-reflex sauf que l'évent est remplacé

pas un Hp ou un diaphragme.
Enceinte à labyrinthe
Enceinte à labyrinthe
Comme pour bass-reflex, l’onde arrière est utilisé après détour dans
labyrinthe et reviens en phase avec le HP au niveau de l’auditeur
Renforcement des BF pour λ donnée, Δd =λ/2
Enceintes à resonateur interne

Enceintes à resonateur interne
Comporte des cavités internes qui vibrent à la manière d'oscillateur
couplés
Info
Aussi appellé enceinte à charge symétrique
Etend la bande passante vers les BF.
2 résonateur d'Helmoltz, passe bande.
Example
Double bass-reflex (ex:Acoustimass)

Eceinte Acoustic waves (tube)
Chambre de compression et pavillon
Chambre de compression et
pavillon
Chambre de compression
Principe
Hp dans une cavité avec ouverture plus petite que la membrane

pour augmenté la puissance acoustique émise
Lois de consevation des débit
Soit S1 la surface du Hp et S2 la surface de la gorge
v1 la vitesse acoustique au niveau du Hp et v2 la vitesse acoustique

au niveau de la gorge
Débit : Q(m 3
/s )=S.v
S1 > S2
Q1 = Q2
S1.v1 = S2.v2
donc : v2 = S1.v1
S2
d'où : v2 > v1 car S1 > S2
La vitesse acoustique ↗ donc en sortie de la chambre de compression,

donc la puissance acoustique du Hp ↗
Formule
P : puissance acoustique
I : intensité acoustique
v
P =
ρ0. c
P ²
I =
ρ0. c
Le pavillon
rôle
Guide d'onde à section croissante : il set à adapter l'impédance

mécanique de la membrane à l'impédance de l'air grace à
l'augmentation progressive de sa surface
inconvenient : il se comporte comme un filtre passe haut, peut de BF
Distorsion dû au moteur et pavillon :
mode propre dans la chambre ou le pavillon
Attention
rendement de 10 à 20%
plus directif : Q=2 sans ; Q=20 avec
Colonne acoustique
Colonne acoustique
Composée de plusieurs HP superposés.
Se comporte comme si on avait une plus grande surface de membrane.

plan vertical :La directivité plus prononcée dans surtout pour en HF.
plan horizontal : comme si on avait un seul HP.
utilitée
public adress dans les grands volumes (gare, piscines, musée, etc.)
pour ne pas excité les plafonds réfléchissants.
Enceintes line source

Enceintes line source
Info
Elles doivent répondre aux critères de la WST
Utilisation de Guide d'onde
Diffuseur d’onde sonore cylindrique DOSC
Enceinte utilisées dans les systèmes line Array et différentes de celles

utilisées en sonorisation traditionnelle.
Enceinte traditionnelle : Point source = Source ponctuelle
Enceinte line array : Line source / Source linéique
Filtre Actif Passif
Filtre Actif / Passif

Type de filtre
Filtre passif : utilise uniquement des composants R, L, C. Gain inférieur

à 1
Filtre actif : utilise au moins un composant actif (transistor, ampli op,

etc.). Gain peut être supérieur à 1 (amplification).
Filtre et ampli souvent associé

Enceinte amplifiée :
possède un ou plusieurs amplis intégrés. Donc généralement un filtre actif

faisant office de filtre et d’amplificateur.
enceinte active ≠ d'enceinte amplifiée.
dans quasiment tous les grands concerts les enceintes sont actives sans pour
autant être amplifiées

Les Enceintes Acoustiques: Une Enceinte Acoustique Est Composée de Trois Partie

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Les Enceintes Acoustiques: Une Enceinte Acoustique Est Composée de Trois Partie

Transféré par

Droits d'auteur :

Formats disponibles

Les enceintes acoustiques

Les analogies entre les domaines électrique, acoustique et mécaniques

Constitution d'une enceinte
