DESCRIPTION ET REPRESENTATION STI2D

Nom :……………….. Chapitre 2 – SolidWorks

Classe :……………... TP5 Boîte à 2vitesses

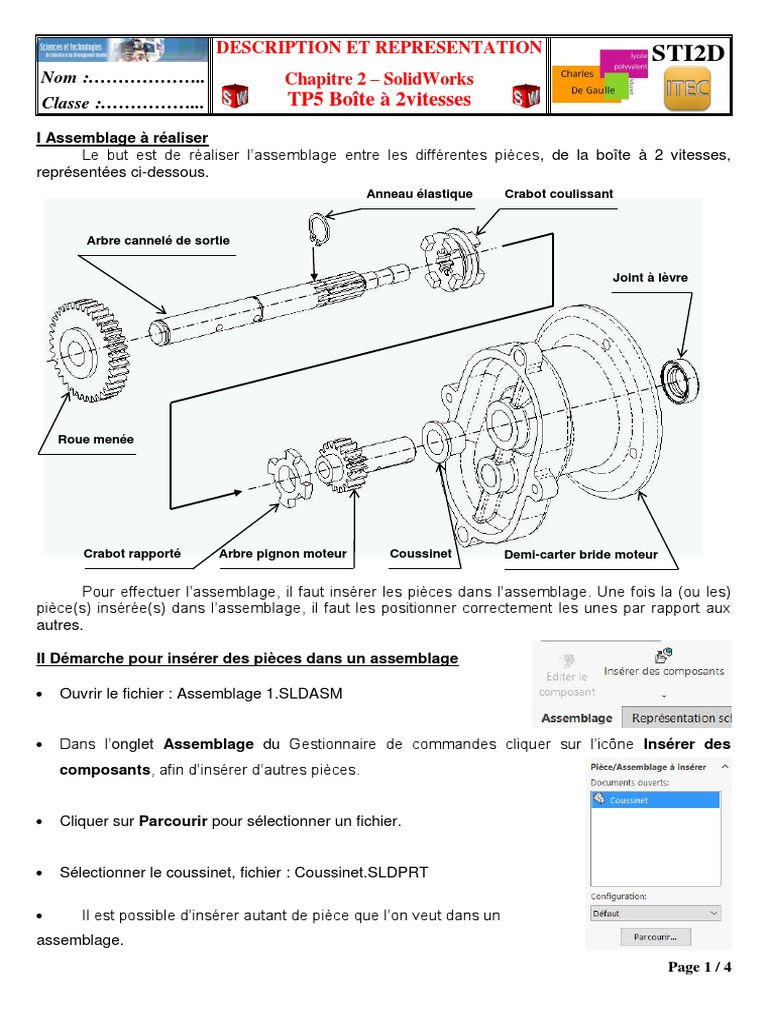

I Assemblage à réaliser
Le but est de réaliser l’assemblage entre les différentes pièces, de la boîte à 2 vitesses,
représentées ci-dessous.
Anneau élastique Crabot coulissant

Arbre cannelé de sortie

Joint à lèvre

Roue menée

Crabot rapporté Arbre pignon moteur Coussinet Demi-carter bride moteur

Pour effectuer l’assemblage, il faut insérer les pièces dans l’assemblage. Une fois la (ou les)
pièce(s) insérée(s) dans l’assemblage, il faut les positionner correctement les unes par rapport aux
autres.

II Démarche pour insérer des pièces dans un assemblage

 Ouvrir le fichier : Assemblage 1.SLDASM

 Dans l’onglet Assemblage du Gestionnaire de commandes cliquer sur l’icône Insérer des
composants, afin d’insérer d’autres pièces.

 Cliquer sur Parcourir pour sélectionner un fichier.

 Sélectionner le coussinet, fichier : Coussinet.SLDPRT

 Il est possible d’insérer autant de pièce que l’on veut dans un

assemblage.
Page 1 / 4
 DESCRIPTION ET REPRESENTATION STI2D
Nom :……………….. Chapitre 2 – SolidWorks
Classe :……………... TP5 Boîte à 2vitesses
III Démarche pour positionner des pièces dans un assemblage
Pour positionner des pièces les unes par rapport aux autres au sein d’un assemblage, on
introduit des contraintes géométriques.

Coaxiales
Réalisons l’assemblage du demi-carter et
du coussinet. Il faut une première contrainte
concentrique entre les surfaces cylindriques en
contact. La seconde contrainte est une
coïncidence de direction opposée entre les
surfaces planes en contact.
Coïncidentes de
direction opposée

 Cliquer sur l’icône contrainte.

 L’écran de dialogue ci-contre apparaît en lieu et place de l’arbre de
création.
 Cliquer sur les surfaces à contraindre.
Elles apparaissent dans la liste des entités à contraindre.
 Choisir la bonne contrainte.
 Répéter l’opération si plusieurs contraintes sont nécessaires.

IV Travail demandé
1) Avec l’aide du plan d’ensemble, effectuez sous SolidWorks l’assemblage des pièces
indiquées au I. Sauvegardez régulièrement votre travail.
2) Complétez les parties manquantes de l’arbre de construction au V page 3.
3) Coloriez sur toutes les vues du VI page 4, les surfaces des différentes pièces pour
lesquelles vous avez mis des contraintes géométriques :
- en bleue les surfaces ayant des coïncidences ;
- en rouge les surfaces ayant des coaxialités.
Page 2 / 4
 DESCRIPTION ET REPRESENTATION STI2D
Nom :……………….. Chapitre 2 – SolidWorks
Classe :……………... TP5 Boîte à 2vitesses
V Arbre de construction
Assemblage Final

Assemblage 1

Demi-carter bride moteur

Coussinet
Contraintes
Concentrique 1
Coïncidence 1
Assemblage 2

Contraintes

Assemblage 3

Contraintes
Concentrique 1 : Assemblage 1 / Assemblage 2

Page 3 / 4
 DESCRIPTION ET REPRESENTATION STI2D
Nom :……………….. Chapitre 2 – SolidWorks
Classe :……………... TP5 Boîte à 2vitesses
VI Surfaces contraintes
Coloriez sur toutes les vues, les surfaces des différentes pièces pour lesquelles vous avez mis
des contraintes géométriques :
- en bleue les surfaces ayant des coïncidences ;
- en rouge les surfaces ayant des coaxialités.
Arbre cannelé de sortie Anneau élastique

 Les dessins n’ont pas d’échelle

Roue menée Crabot rapporté

Coussinet

Arbre pignon moteur

Crabot coulissant

Demi-carter bride moteur Page 4 / 4
