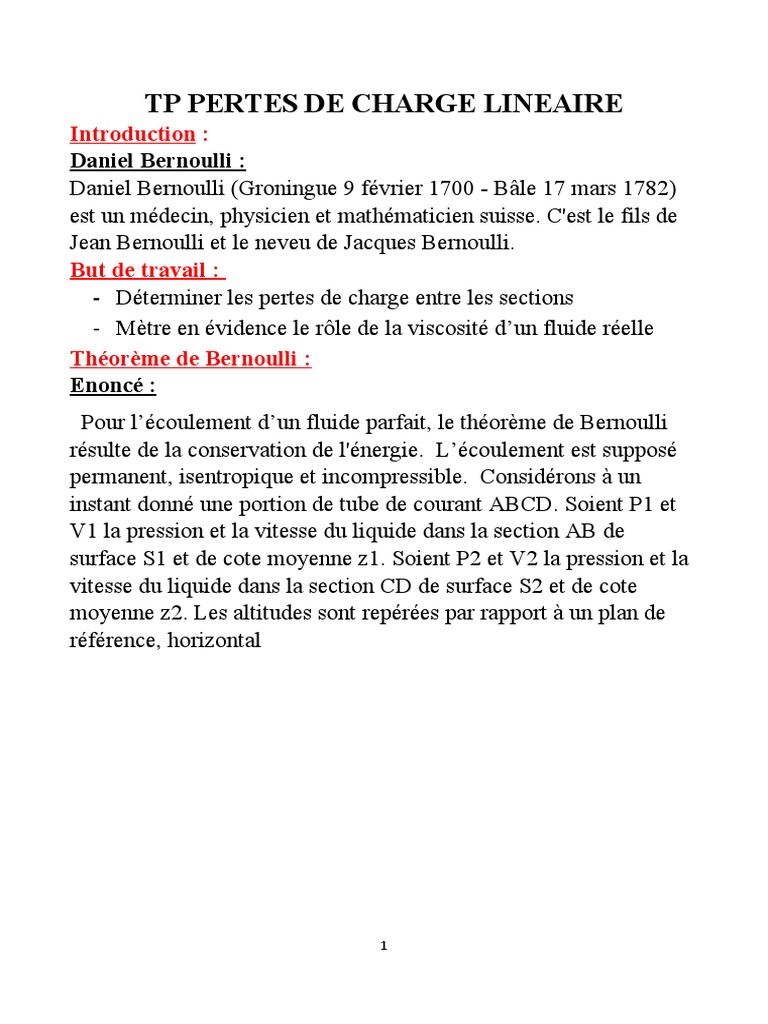

TP PERTES DE CHARGE LINEAIRE

Introduction :
Daniel Bernoulli :
Daniel Bernoulli (Groningue 9 février 1700 - Bâle 17 mars 1782)
est un médecin, physicien et mathématicien suisse. C'est le fils de
Jean Bernoulli et le neveu de Jacques Bernoulli.
But de travail :
- Déterminer les pertes de charge entre les sections
- Mètre en évidence le rôle de la viscosité d’un fluide réelle
Théorème de Bernoulli :
Enoncé :
Pour l’écoulement d’un fluide parfait, le théorème de Bernoulli
résulte de la conservation de l'énergie. L’écoulement est supposé
permanent, isentropique et incompressible. Considérons à un
instant donné une portion de tube de courant ABCD. Soient P1 et
V1 la pression et la vitesse du liquide dans la section AB de
surface S1 et de cote moyenne z1. Soient P2 et V2 la pression et la
vitesse du liquide dans la section CD de surface S2 et de cote
moyenne z2. Les altitudes sont repérées par rapport à un plan de
référence, horizontal

1
Il a été montré par Daniel BERNOULLI en 1738 que, le long de sa
trajectoire, une particule fluide conserve la quantité :
1
(Équation en pression)
2
P+ ρgZ+ ρV =constante
2

C’est le théorème de Bernoulli, qui peut encore s’écrire sous la

forme :
2
P V
ρg
+ Z + =constante
2g
(Équation en hauteur de liquide)
Equation en pression :
Les différents termes de cette équation ont la dimension d'une
pression et sont :
- P : pression hydromécanique ou simplement pression,
- ρ gh : pression de pesanteur,
ρV ²
- 2 : pression dynamique ou surpression d’arrêt.

Equation en hauteur de liquide :

2
 Les termes de cette équation
ont la dimension d'une hauteur
de colonne de liquide et sont
appelés :
P
- ρg : Hauteur piézométrique,
- Z : Cote ou hauteur de position,
V²
- 2g: Hauteur dynamique ou hauteur due à la vitesse.

En régime permanent, pour un liquide parfait en mouvement, la

somme des trois hauteurs : la hauteur de position, la hauteur
piézométrique et la hauteur dynamique est constante le long d’un
tube de courant et s’appelle la hauteur totale H dite hauteur de
charge ou hauteur du plan de charge.
Applications du théorème au tube venturi :
Le tube de Venturi réalisé en plexiglas est alimenté à partir du banc
hydraulique tout le long du convergeant et du divergeant, 15 prises
statiques permettent de mesurer les hauteurs d’eauh , le débit est
i

réglé au moyen de la vanne W

Les formules utilisées :
La formule principale utilisée dans ce Travail pratique est
l’équation de Bernoulli pour un fluide réel, en supposant que le
coefficient de correction de l’énergie cinétique α est égal à l’unité
1 :
2 2
V 1 P1 V i Pi
+ + z 1= + + z i + ΔH i
2 g ρg 2 g ρg

3
 Figure7 : Exemples de trois rotamètres.
Calcul de la pression :
Les piézomètres donnent des hauteurs d’eau h qui expriment la
i

valeur de la pression régnant au point de mesure de la conduite

sujette a l’expérience, la pression est donnée par :
Pi = P + ρg h
0 i

Calcul de la vitesse :
La vitesse moyenne du fluide traversant une section Si est
donnée par :
Q
V i=
Si

Tell que :
Si=π ×r i ²

Mesure du débit :
Pour cela, on utilise un rotamètre à section variable, le
rotamètre affiche une hauteur. Cette hauteur en centimètre est
extrapolée sur une courbe d’étalonnage préétablie, où on lit la
valeur du débit correspondant en (l/s).

Contenue didactique :
L’unité comprend essentiellement :
- Un tableau gradué pour la mesure de la hauteur du liquide dans
les piézomètres.
- 15 tubes piézomètres en plexiglas.
- Des tuyaux souples.
- Une valve pour libérer l’aire de la partie supérieure.
4
- Une vanne pour le contrôle du circuit.
- Un tube de venturi en plexiglas.
- Deux conduites pour alimenter le circuit.
- Une pompe.
- Un réservoir.
- Un rotamètre pour la mesure du débit.

Mode opératoire :
- A l’aide de robinet, obtenir un mouvement permanent de l’eau
s’écoulant dans le tube à étudier,
- Mesurer les hauteurs piézométriques h pour chaque section
pi

considérées S à l’aide des piézomètres.

i

- Mesurer le débit d’eau Q au moyen du rotamètre

5
 - Calculer la vitesse moyenne V d’écoulement du liquide dans
les sections considérées.
Q
V i=
Si

- Calculer la hauteur dynamique h pour les sections di

considérées.
V 2i
h di =
2g

- Calculer les hauteurs totales Hi dans chaque section.

H i=h pi +hdi
Tell que :
P
 h pi =Z +
ρ

 Z : plan de référence

 P : pression de fluide
 ρ : la masse volumique de fluide
- Calculer les pertes de charge ( Δ H =H −H ) i i−1 i

- Construire la ligne piézométrique et la ligne de charge sur un

papier millimétré.
- Reporter les résultats de mesures et des calculs dans le
tableau.
m
- Prendre g =10 s2

MESURES MESURES
Longueur 0.33m 0.66m 1m 1m
V(L) T(s) Q h4 h5 ∆h4-5 h6 ∆h5-6 ∆h4-6 h1 h15 ∆h14-15
4

6
 - Tableau -
Les calculs :
- La lecture des hauteurs piézométriques (voir le tableau),
- La lecture du rotamètre donne une valeur de Hi , extrapolée
sur le graphe donne la valeur de Qi
- Calcul des vitesses moyennes Vi,
- Calcul des hauteurs dynamique hdi,
- Et enfin le calcul de la hauteur total Hi et des pertes de charges
ΔHi.
V2 P
H=Z + +
2. g ρ
log ( ∆ H ) =log [ H i−1−H i ]

H i−1−H i=
1
2g
( [ 1
]
V i2−1 −V 2i ) + ( Pi−1−Pi ) + ( Z i−1−Z i )
ρ

Calcule de nombre de Reynolds :

ν .ɗ
Re =
ϑ

Tell que :
- R : le nombre de Reynolds
e

- v : vitesse moyenne en m/s

- ɗ : diamètre du tuyau en m
- ϑ : la viscosité de l’eau
Si Re <2000 le régime est laminaire
64
λ=
Re

Si 200<Re<4000 le régime est transitoire

λ=0.316 × R−0.25
e

Si Re>4000 le régime est turbulant

7
 λ=0.79 ×
√ ε
d
Conclusion :
Si la canalisation s'élargit, alors la vitesse diminue (puisque le
débit est le produit de la vitesse par la section, les deux varient à
l'inverse). Le théorème de Bernoulli nous indique alors que la
pression augmente. À l'inverse, si la canalisation se rétrécit, le
fluide accélère et sa pression diminue
