UNIVERSITE MOHAMMED 1er – ESTO, Département GI

A.BOUAICHA

ASRI- M8, 2021/2022

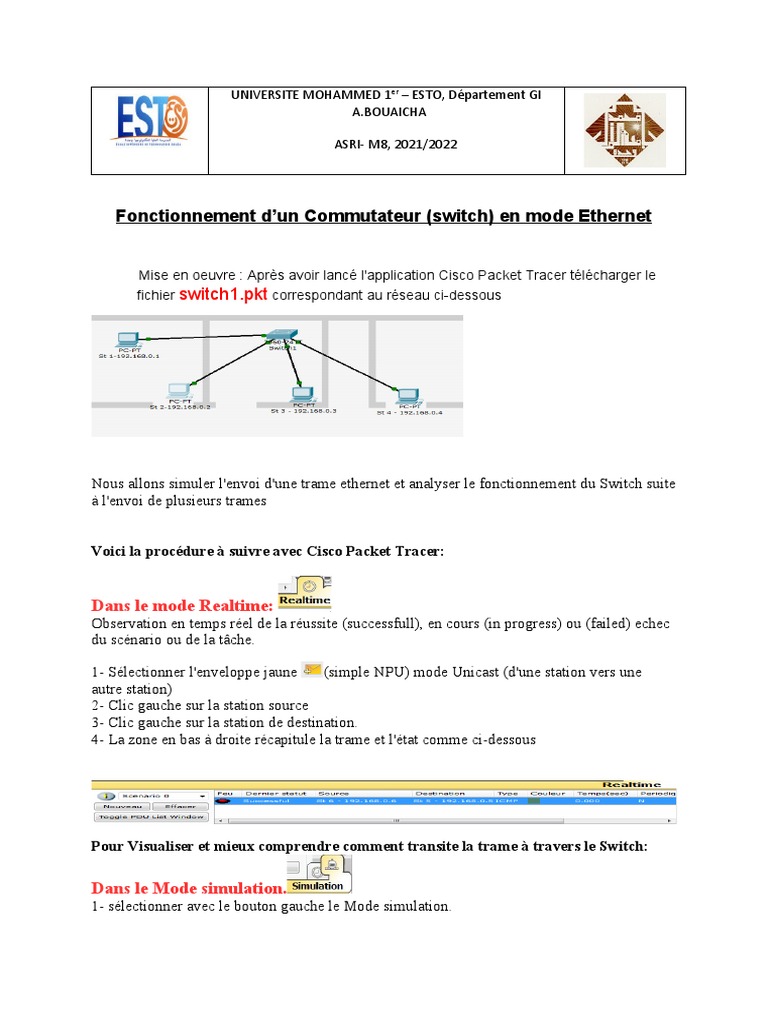

Fonctionnement d’un Commutateur (switch) en mode Ethernet

Mise en oeuvre : Après avoir lancé l'application Cisco Packet Tracer télécharger le
fichier switch1.pkt correspondant au réseau ci-dessous

Nous allons simuler l'envoi d'une trame ethernet et analyser le fonctionnement du Switch suite
à l'envoi de plusieurs trames

Voici la procédure à suivre avec Cisco Packet Tracer:

Dans le mode Realtime:

Observation en temps réel de la réussite (successfull), en cours (in progress) ou (failed) echec
du scénario ou de la tâche.

1- Sélectionner l'enveloppe jaune  (simple NPU) mode Unicast (d'une station vers une
autre station)
2- Clic gauche sur la station source
3- Clic gauche sur la station de destination.
4- La zone en bas à droite récapitule la trame et l'état comme ci-dessous

Pour Visualiser et mieux comprendre comment transite la trame à travers le Switch:

Dans le Mode simulation.

1- sélectionner avec le bouton gauche le Mode simulation.
2- bien préciser le mode ICMP en sélectionnant ICMP dans la liste des événements visibles
(filtre adéquat)
3- fermer la liste des événements en recliquant sur "Liste des événements"
4- jouer la simulation en cliquant sur Auto capture/jouer
5-Observer ce qui se passe.

Simulation :
Simulez ce réseau en envoyant des trames

Envoyez une trame de st1 à st2 et répondez aux questions suivantes:

-quelle station reçoit la trame?
-quelle station lit la trame?

Envoyez une trame de st2 à st1 et répondez aux questions suivantes:

-quelle station reçoit la trame?
-quelle station lit la trame?

Envoyez une trame de st3 à st4 et répondez aux questions suivantes:

-quelle station reçoit la trame?
-quelle station lit la trame?

Déduisez la règle de fonctionnement générale d'un switches et indiquez celle-ci dans le

tableau ci-dessus.

Envoi de Vers Qui reçoit Qui lit

st1 St2
St2 St1
St3 St1
Règle de
fonctionnement

en utilisant la loupe    et en cliquant sur le switch cela permet d'éditer la table MAC du
switch sélectionné.

Ou bien clic sur le switch /CLI et lancer la commande #show mac-address-table

Procédure pour vider cette table MAC:

1- cliquer sur l'outil de sélection a droite de l'écran Cisco tracer :
2- sélectionner le switch en cliquant une fois dessus.
cette fenêtre s'ouvre, cliquer sur NVRAM (Erase). => Cela permet d'effacer la mémoire vive
du Switch et donc la table Mac,
=> confirmez en cliquant sur Yes.
Ou bien clic sur le switch /CLI et lancer la commande #clear mac-address-table

Visualiser à nouveau cette table, que constatez-vous?

Refaites les expériences précédentes:

Envoyez une trame de st1 à st2 et répondez aux questions suivantes:

-quelle station  reçoit la trame?
-quelle station lit la trame?
-observez l'évolution de la table MAC , que constatez-vous?

Envoyez une trame de st2 à st1 et répondez aux questions suivantes:

-quelle station  reçoit la trame?
-quelle station lit la trame?
-observez l'évolution de la table mac, que constatez-vous?

Envoyez une trame de st3 à st1 et répondez aux questions suivantes:

-quelle station  reçoit la trame?
-quelle station lit la trame?
-observez l'évolution de la table mac , que constatez-vous?

Envoyez une trame de st4 à st2 et répondez aux questions suivantes:

-quelle station  reçoit la trame?
-quelle station lit la trame?
-observez l'évolution de la table mac , que constatez vous?
Déduisez la règle de fonctionnement générale du switch et indiquez celle-ci dans le tableau ci-
dessous.

Envoi de Vers Qui reçoit Qui lit Information sur la table

MAC
st1 St2
St2 St1
St3 St1
St4 St2

Règle de
fonctionnement
