ECOLE HASSANIA DES TRAVAUX PUBLICS Année universitaire 2013/2014

Examen d’électronique numérique

Durée

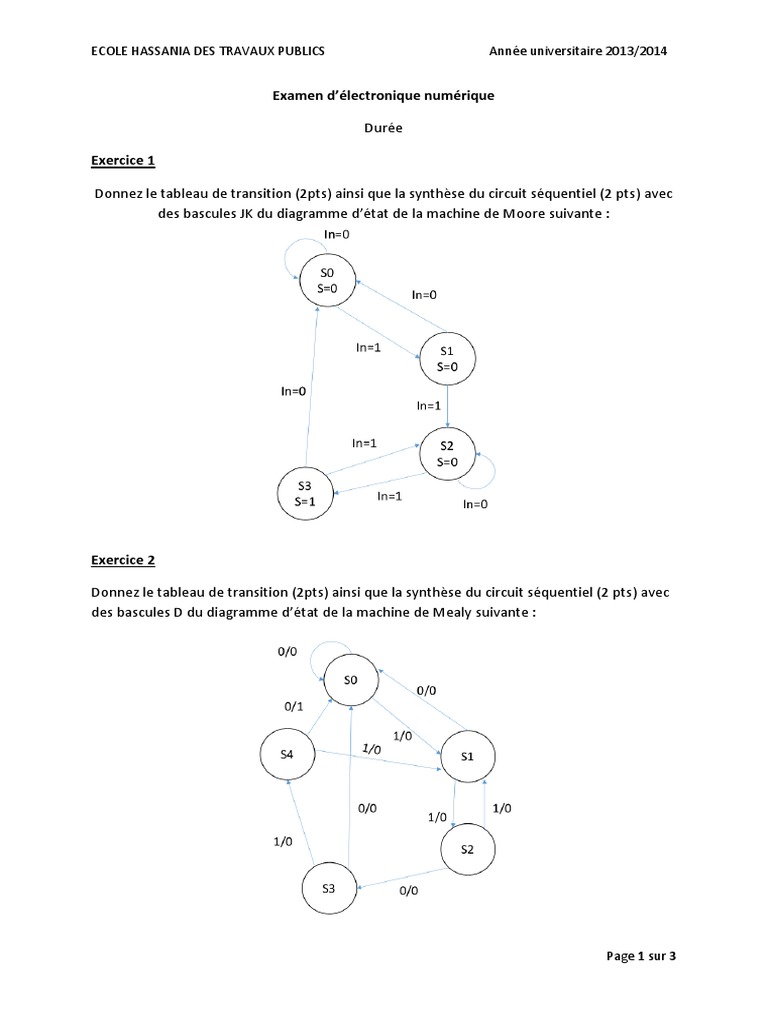

Exercice 1

Donnez le tableau de transition (2pts) ainsi que la synthèse du circuit séquentiel (2 pts) avec
des bascules JK du diagramme d’état de la machine de Moore suivante :

Exercice 2

Donnez le tableau de transition (2pts) ainsi que la synthèse du circuit séquentiel (2 pts) avec
des bascules D du diagramme d’état de la machine de Mealy suivante :

Page 1 sur 3
ECOLE HASSANIA DES TRAVAUX PUBLICS Année universitaire 2013/2014

Exercice 3

1. Calculer les retards suivants pour le circuit ci-dessus :

 pin-to-pin (0.5 pts)

 clock-to-output (0.5 pts)

 register-to-register (0.5 pts)

2. Utilisez ces données pour déterminer la fréquence maximale (0.5 pts)

3. Calculer tsu et thd du système du point de vue externe. (2pts)

Exercice 4 :

On veut développer un circuit séquentiel basé sur la machine de Moore, afin de détecter
deux séquences de données. Le système se compose d’une seule entrée (in) et de deux
sorties (Out1 et Out 0) pour encoder les états possibles.

Out1 Out0
Non détecté 0 0
Séquence 1 0 1
Séquence 2 1 0
Non utilisé 1 1

Les deux séquences se composent d’un en tête commun et des parties spécifiques à chaque
séquence selon la forme suivant :

 Séquence 1 : 010 10011

Page 2 sur 3
ECOLE HASSANIA DES TRAVAUX PUBLICS Année universitaire 2013/2014

 Séquence 2 : 100 10011

Donnez le diagramme d’état correspondant (4pts)

Exercice 5 :

On veut développer un système séquentiel de signalisation et d’aiguillage pour chemin de

fer. Le système se compose de deux voies secondaires et d’une voie principale.

Chaque voie secondaire dispose d’une signalisation rouge vert et d’un capteur tout ou rien
permettant la détection du train sur la voie. Quant à la voie principale, elle dispose d’un
capteur du même type que les voies secondaires mais sans signalisation.

Les trains vont arriver à partir des voies secondaires vers la voie principale dans un sens
unique.

Le système d’aiguillage est à deux états haut (voie n°2) et bas (voie n °1). On va considérer
que l’état bas est celui par défaut au démarrage du système.

Le système doit garantir le fonctionnement suivant :

 Le premier arrivé, c’est le premier à faire traverser, le deuxième sera en attente

jusqu’à la libération de la voie.
 Si les deux trains arrivent en même temps, la priorité sera pour celui de la voie 2.
 Le passage vers la voie principale n’est permis qu’après l’avoir libérer.

Donnez le diagramme d’état d’une machine de Moore décrivant ce système séquentiel.

(4pts)

Page 3 sur 3
