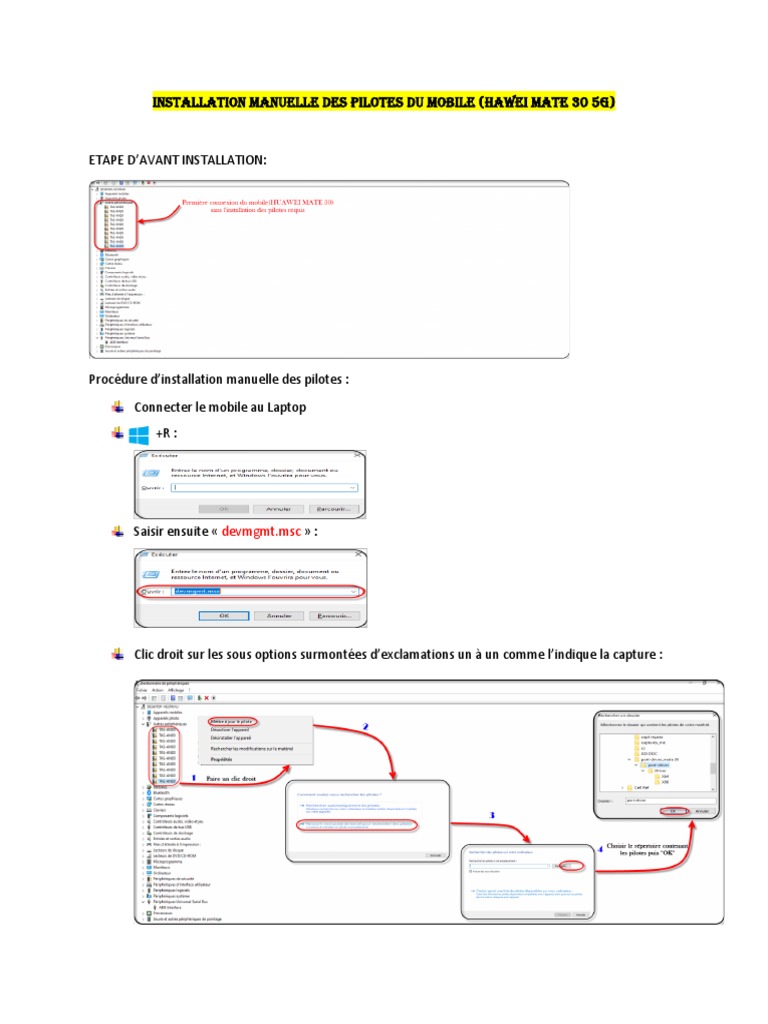

Installation manuelle des pilotes DU MOBILE (HAWEI MATE 30 5G)

ETAPE D’AVANT INSTALLATION:

Procédure d’installation manuelle des pilotes :

Connecter le mobile au Laptop
+R :

Saisir ensuite « devmgmt.msc » :

Clic droit sur les sous options surmontées d’exclamations un à un comme l’indique la capture :
 Après avoir fini les updates sur toutes les sous options nous aurons :

Cette capture précédente marque la fin de l’installation manuelle des pilotes.

ETAPES DE CONNEXION DU MOBILE (HUAWEI MATE 30 5G) SUR TI 22.3.3

Primo connecter le mobile au PC

Allez dans les paramètres du Mobile, suivre les étapes comme suit pour activer le ‘’Tethering’’ :
Paramètres/Mobile network/Personal Hostpot/More/USB Thetering
Passé ce stade, il faut saisir le code suivant et suivre les étapes sur les captures :
*#*#2846579159#*#*
Passée cette étape, le UE (Huawei mate 30 5G) doit impérativement apparaître dans Tems Investigation
comme l’affiche, la capture qui suit :

Pour information, le Huawei Mate 3O 5G n’est détectable qu’à partir de la version 22.3.3 de Tems
Investigation. Sur ce il faudra faire une mise à jour aux versions antérieures que nous possédons.

Prenons aussi le soin de lire et cocher les options nécessaires lors du démarrage de la MAJ vers la version
supérieure comme nous le montre en exemple la capture qui suit :
 Notions et PRINCIPES DE DT 5G NR

Généralités

Dans un premier temps, la 5G est une nouvelle interface radio : NR, New Radio. Cette interface radio est
une évolution de l’interface radio de la 4G mais permet un débit plus élevé et une latence plus faible.

Pour faciliter le déploiement, on va garder des stations de base (eNB), un contrôle du terminal en
technologie 4G et la technologie 5G l’interface NR est utilisée pour transmettre le flux de données : c’est
ce qu’on appelle Non standalone mode(NSA). Dans ce cas, on a une station de base (en-gNB). Cette
station de base peut être sur le même site et presque confondue avec l’eNB classique.

La 5G c’est également un nouveau réseau cœur qui est appelé 5GC pour 5G Core network. Ce nouveau
réseau cœur a des fonctions plus évoluées que le réseau cœur 4G et il va permettre (opérateur) de
déployer une solution 5G de bout en bout, dans ce cas nous parlons de Standalone architecture (SA). La
station de base devient à ce moment un gNB, elle est 100% 5G (interface NR et connexion cœur 5G).
L’ensemble des stations de base vont constituer un Réseau d’accès NG-RAN pour : New Generation -
Radio Access Network.

Il est possible d’avoir des stations de base appelées ng-eNB qui gèrent une interface radio 4G mais qui
sont reliées au réseau cœur 5G. Plus généralement on peut voir le réseau 5G comme un réseau
fédérateur car il permet bien sûr l’accès des terminaux 5G en technologie 5G mais aussi en techno 4G et
dans des technologies qui ne sont pas spécifiées par le 3GPP(Wifi).
La 5G n’est pas seulement un réseau sans fil mais un moyen de répondre aux besoins d’une société ultra-
connectée. L’objectif principal est d’être capable de favoriser des nouveaux scénarios de déploiement
pour répondre à des segments de marchés très divers. Elle a une diversité de service, de types d’usage,
d’environnement mais également de commercialisation.

Plusieurs indicateurs clés de performances(kpi) ont été définis et en fonction des Kpi qu’on cherche à
privilégier, on a «2 déclinaisons principales :

eMBB : Evolved Mobile broadband qui privilégie le débit ;

mMTC : Massive machine Type communication, le nombre massif de terminaux connectés ;
URLLC : Ultra Reliable Low Latency communication, qui privilégie la latence.

Bandes de frequences NR :

Deux gammes de fréquences différentes sont disponibles pour la technologie 5G et les différentes
gammes ont été désignées : FR1(Frequency Range 1) et FR2 (Frequency Range 2).

Les bandes de FR1 sont envisagées pour acheminer une grande partie du trafic de communications
mobiles cellulaires traditionnelles.

Les bandes de fréquences plus élevées de la FR2 visent à fournir une capacité de débit de données très
élevée à courte portée pour la radio 5G. Avec la technologie sans fil 5G prévue pour transporter des
données à une vitesse beaucoup plus élevée, la bande passante supplémentaire de ces bandes de
fréquences plus élevées sera nécessaire.

FR1 : 450MHZ à 6GHZ (NSA & SA)

FR2 : 24.25GHZ à 52.6 GHZ (NSA)

Les parametres pour un bon monitoring des kpi en dt nr

Pour le monitoring des informations radio en plein DT 5G, il faut tenir compte des paramètres
suivants :

PCI
SS RSRP
SS RSRQ
SS SINR
SS RI
Je rappelle que nous avons tous ces paramètres dans l’onglet “Présentation“ :
Comment reConnaître si l’arChiteCture déployée par le mno est le nsa ou le sa :

Cas du NSA :

Le message en clair pour

identifier le NSA :

EN-DC: E-TRAN New Radio Dual Connectivity.

Cela signifie simplement la possibilité pour l'UE d'obtenir des données simultanées de LTE eNB et 5G
gNB. Dans EN-DC, le réseau d'accès radio est composé d'eNB (eNodeBs) en tant que nœud principal et
gNB (gNodeBs) en tant que nœud secondaire. Le réseau d'accès radio est connecté à EPC (Evolved
Packet Core).
 Cas SA :

La capture suivante regorge toutes les infos nécessaires (5GNR Throughput, Modulation, Connectivité
MultiRAT, DSS**) pour un bon monitoring lors d’une campagne de mésure 5GNR :

FYI : le DSS (Dynamic Spectrum Sharing) est une technologie qui permet pour la première fois l'utilisation
parallèle du LTE et de la 5G dans la même bande de fréquences. La technologie détermine la demande
de 5G et LTE en temps réel. Le réseau divise ensuite indépendamment la bande passante disponible et
décide dynamiquement pour quelle norme de communication mobile il utilise idéalement les fréquences
disponibles.
Comment charger le Cell Ref sur TI 22. :
