Centre Universitaire de Tipaza UEF : Opérations Unitaires Fluide-Solide

Institut de Sciences et Technologie Niveau : M1 GPP

Département de Génie des Procédés Année : 2019/2020

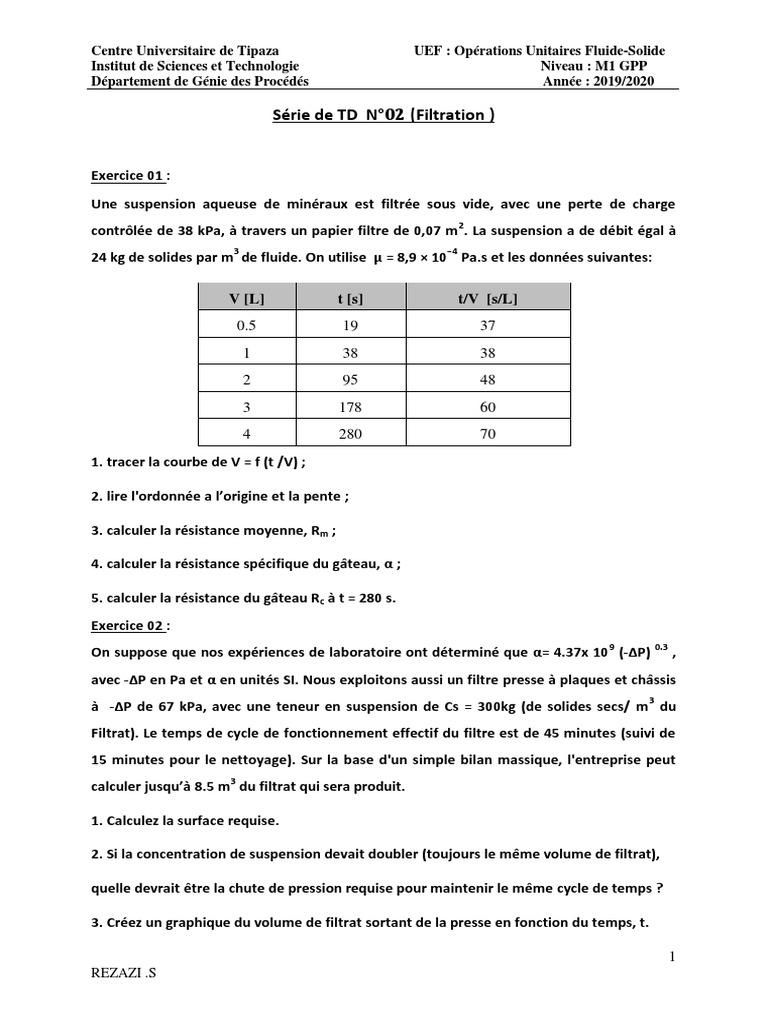

Série de TD N (Filtration )

Exercice 01 :
Une suspension aqueuse de minéraux est filtrée sous vide, avec une perte de charge
contrôlée de 38 kPa, à travers un papier filtre de 0,07 m 2. La suspension a de débit égal à
24 kg de solides par m3 de fluide. On utilise µ = 8,9 × 10−4 Pa.s et les données suivantes:

V [L] t [s] t/V [s/L]

0.5 19 37
1 38 38
2 95 48
3 178 60
4 280 70
1. tracer la courbe de V = f (t /V) ;

2. lire l'ordonnée a l’origine et la pente ;

3. calculer la résistance moyenne, Rm ;

4. calculer la résistance spécifique du gâteau, α ;

5. calculer la résistance du gâteau Rc à t = 280 s.

Exercice 02 :
On suppose que nos expériences de laboratoire ont déterminé que α= 4.37x 10 9 (-ΔP) 0.3 ,
avec -ΔP en Pa et α en unités SI. Nous exploitons aussi un filtre presse à plaques et châssis
à -ΔP de 67 kPa, avec une teneur en suspension de Cs = 300kg (de solides secs/ m 3 du
Filtrat). Le temps de cycle de fonctionnement effectif du filtre est de 45 minutes (suivi de
15 minutes pour le nettoyage). Sur la base d'un simple bilan massique, l'entreprise peut
calculer jusqu’à 8.5 m3 du filtrat qui sera produit.

1. Calculez la surface requise.

2. Si la concentration de suspension devait doubler (toujours le même volume de filtrat),

quelle devrait être la chute de pression requise pour maintenir le même cycle de temps ?

3. Créez un graphique du volume de filtrat sortant de la presse en fonction du temps, t.

1
REZAZI .S
