ÉCOLE MILITAIRE POLYTECHNIQUE

DÉPARTEMENT MÉCANIQUE
Nature de l’examen : Devoir
Module : Systèmes Mécaniques
Durée : 01h 10min
Documents : Non autorisés
Option : 2ème AI.Génie Mécanique
Responsable : Cne MESSELLEK A.C
Date : 21 octobre 2018
Année : 2018 / 2019

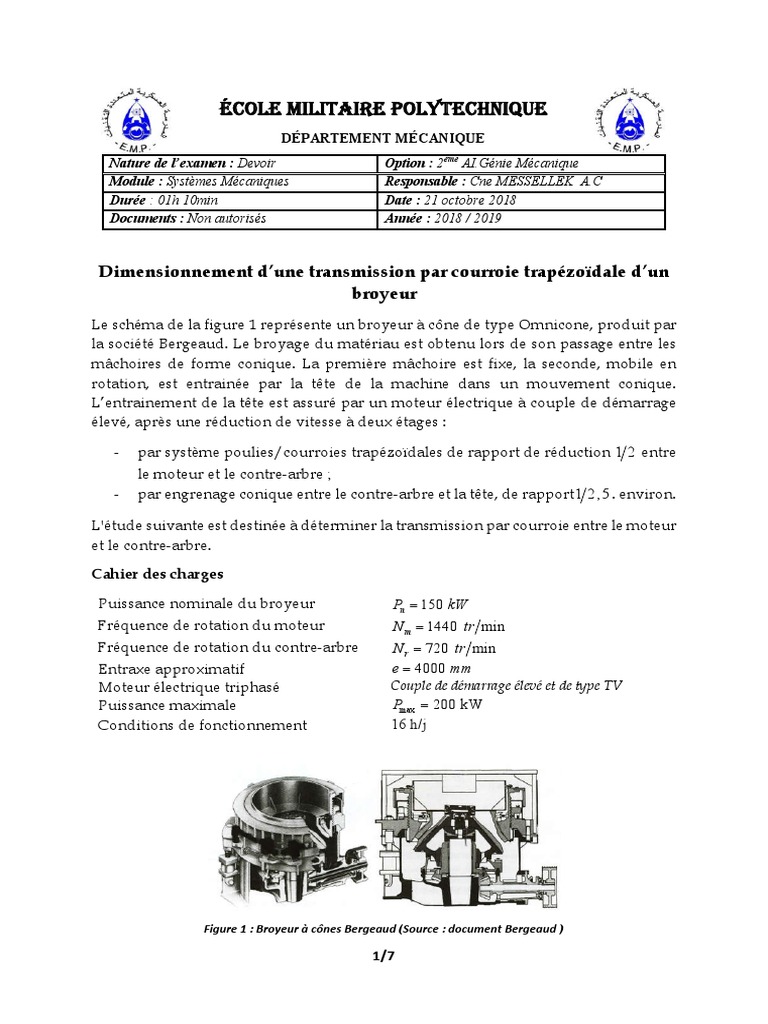

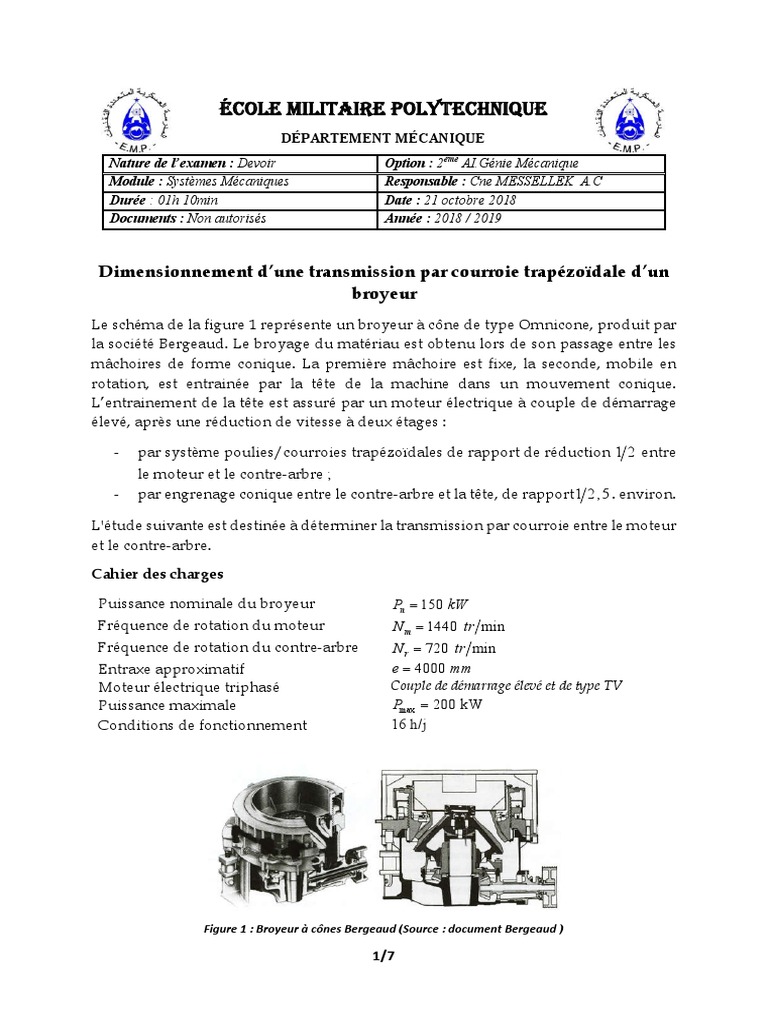

Dimensionnement d’une transmission par courroie trapézoïdale d’un

broyeur
Le schéma de la figure 1 représente un broyeur à cône de type Omnicone, produit par
la société Bergeaud. Le broyage du matériau est obtenu lors de son passage entre les
mâchoires de forme conique. La première mâchoire est fixe, la seconde, mobile en
rotation, est entrainée par la tête de la machine dans un mouvement conique.
L’entrainement de la tête est assuré par un moteur électrique à couple de démarrage
élevé, après une réduction de vitesse à deux étages :

- par système poulies/courroies trapézoïdales de rapport de réduction 1 2 entre

le moteur et le contre-arbre ;
- par engrenage conique entre le contre-arbre et la tête, de rapport1 2,5 . environ.

L'étude suivante est destinée à déterminer la transmission par courroie entre le moteur
et le contre-arbre.
Cahier des charges

Puissance nominale du broyeur Pn  150 kW

Fréquence de rotation du moteur N m  1440 tr min
Fréquence de rotation du contre-arbre N r  720 tr min
Entraxe approximatif e  4000 mm
Moteur électrique triphasé Couple de démarrage élevé et de type TV
Puissance maximale Pmax  200 kW
Conditions de fonctionnement 16 h/j

Figure 1 : Broyeur à cônes Bergeaud (Source : document Bergeaud )

1/7
Barème Travail demandé Réponses
En suivant les organigrammes données en annexe, faire le dimensionnement en
répondant aux questions suivantes.
- Courroie de type trapézoidale exigé
1pt 1/ Compléter le cahier des charges. - un réducteur de vitesse

3pts 2/ Faire le choix de la section de section. -moteur à couple de démarrage elevé, couple récepteur très variable TV, usage 16h/j -->S=1.7
- Pc=255kW ; courroie trapézoidale --> courroie de type SPC

5pts 3/ Choisir les diamètres des deux poulies (motrice et réceptrice) en tenant en
considération les deux conditions suivantes :

- Les diamètres sont aussi grands que possible pour limiter la tension de la
courroie ;
- Le choix des diamètres doit garder une vitesse linéaire de courroie inférieure à
choix à partir du tableau: d=400mm et D=2d=800mm (le diamètre le plus grand pour r>1.6);
une valeur limite ( 32 m s ). v=30.15<32 m/s --> Les deux conditions sont vérifiées.

vitesse linéaire très grande+ diamètres

Pour ce choix, que proposer vous pour soigner l’ensemble tournant ? importants --> nécessite un équilibrage des
poulies (tableau 10.3)

4pts 4/ Donner une approximation de la formule théorique de calcul de la longueur de la

courroie en supposant que :
2
  Dd
cos   1 
si e  D  d :  8e2 L=2e- ((D-d)²/4e)+(pi(D+d)/2)

  0


- Calculer la longueur approximative, La=9882 mm

- Choisir la longueur primitive (standard) la plus proche, L=10000 mm à partir du tableau des L standard
- Calculer l’entraxe réel. Résolution d'une équation de degré 2 --> solution acceptée la plus proche de 4000 mm donc e=4058mm

4pts 5/ Calculer le nombre de courroies nécessaire pour la transmission de puissance.P0=49.7 kW

Nth=4.67 --> Nb= 05 courroies

On donne : le facteur d’arc a    0.99 et le facteur de longueur CL  1,11 .

- Quelle est la durée de vie théorique de cette (ou ces) courroie(s). La durée de vie théorique = 24000 heures
(mentionnée sur le tableau 10.3)

1pt 6/ Calculer la tension de pose en appliquant la formule suivante :

1 50  2.5  a  R1 Pc
T0  T0=163 daN (accepté à +-5N)

Nb aV 3

On donne la masse linéique   17.4125 g / m .

1pt 7/ Calculer l’effort normal F à exercer, en considérant une flèche f qui vaut
approximativement f  40 mm . F=2.6 daN (accepté à +-5N)

1pt 8/ Calculer les efforts sur les paliers R . On donne : R  Nb  2T0 cos   . R=1630 daN (accepté à +-5N)

Bonne chance… !
2/7
Annexe : Démarche de calcul pratique d’une transmission par courroie
trapézoïdale
Le calcul pratique d'une transmission de puissance par courroie trapézoïdale reprend
une partie des résultats de l’étude théorique faite en cours ; d’autres paramètres sont
définis expérimentalement, en particulier le facteur de service, coefficient
multiplicateur qui permet de prendre en compte les variations de couple dans la
transmission liées à la nature du moteur et du récepteur (courroies Texrope de Kleber
Industrie).
Méthode théorique

La détermination d’une transmission de puissance par poulies et courroies à partir des

relations établies ci-dessus suit la démarche itérative présentée par 1’organigramme
de la figure 2.
Méthode pratique de détermination

La détermination pratique des éléments d'une transmission de puissance par courroie

trapézoïdale s'appuie sur la méthode exposée sur l’organigramme de la figure 3 ;
toutefois, les constructeurs proposent certains paramètres sous forme de graphes ou
tableaux réduisant ainsi les calculs et les possibilités de choix. La détermination d'une
solution convenable est ainsi facilitée.

3/7
Figure 2 : Méthode théorique de détermination d'une transmission

4/7
Figure 3 : Méthode pratique de détermination d'une transmission

5/7
6/7
Longueur standard de référence ISO des courroies trapézoïdales (mm) :
2000,2120,2240,2360,2500,2650,2800,3000,3150,3350,3550,3750,4000,4250,4500,4750,5000,5300,5600,6000,
6300,6700,7100,7500,8000,8500,9000,9500,10000,10600,11200,12500,13000,13500,14000,14500,15000,15500

7/7
